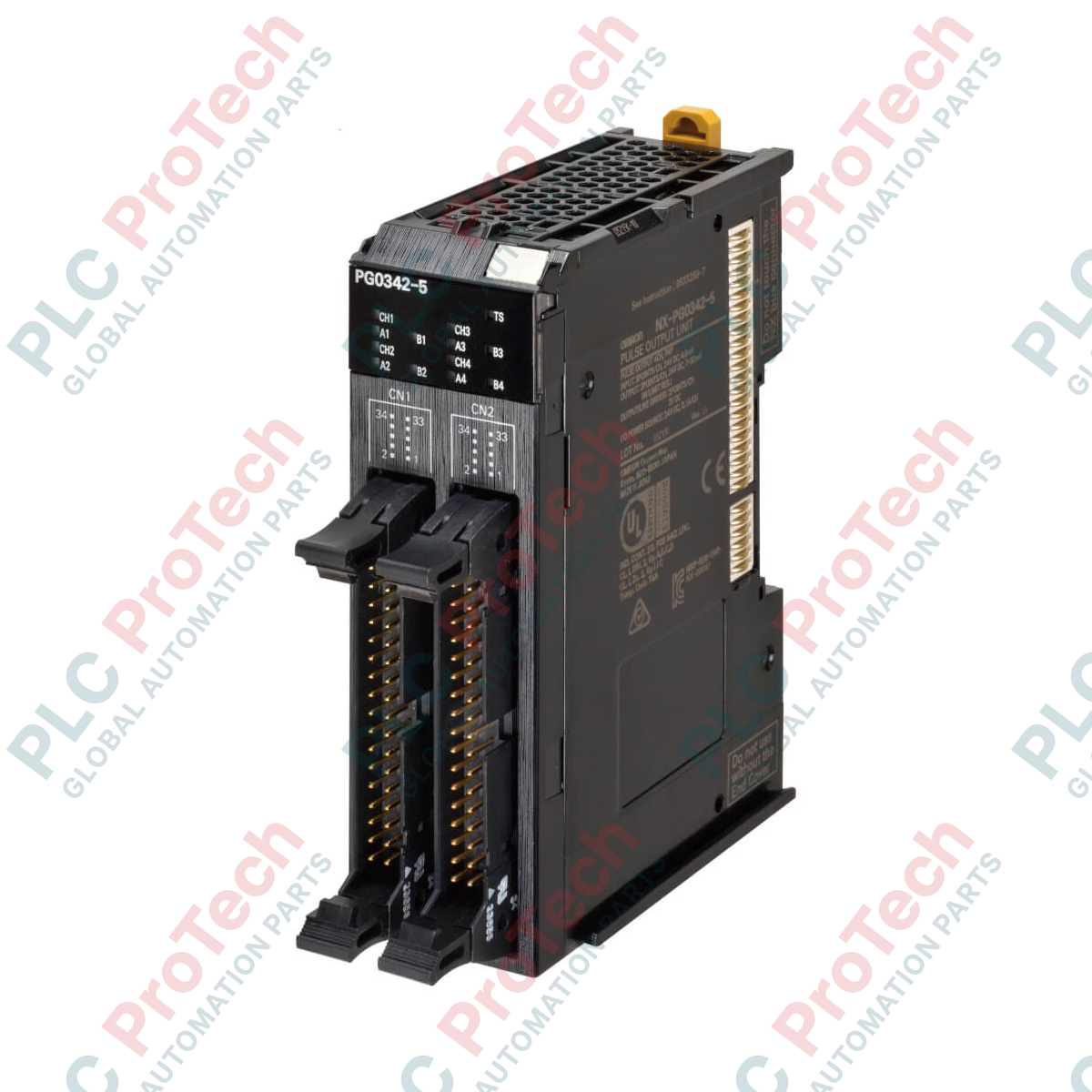

Bộ xuất xung dòng NX Omron NX-PG0332-5

SKU NX-PG0332-5

Còn hàng

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-PG0332-5
Country of origin:Nhật Bản
Product Type: Mô-đun xuất xung
Payment: T/T, Western Union
Weight: 150g
Dimensions: 30 x 100 x 71 mm
Shipping port: Xiamen
Warranty: 12 months

Mô tả

Được thiết kế để phối hợp chuyển động hiệu suất cao trong các kiến trúc tự động hóa Sysmac, Omron NX-PG0332-5 Bộ ngõ ra xung cung cấp khả năng điều khiển vòng hở đa trục chính xác cho các hệ thống servo và động cơ bước. Mô-đun I/O dạng lát chuyên dụng này tích hợp liền mạch vào nền tảng NX Series, cung cấp 4 kênh tốc độ cao với các ngõ ra bộ điều khiển đường truyền được thiết kế để tăng khả năng chống nhiễu và truyền tín hiệu đường dài. Nhờ sử dụng phương thức làm mới I/O đồng bộ, thiết bị đồng bộ hóa các ngõ ra xung với chu kỳ chính của bộ điều khiển EtherCAT, loại bỏ hiện tượng rung và đảm bảo định vị xác định cho các ứng dụng đóng gói, lắp ráp và phân độ đòi hỏi cao.

Tính năng chính

4 kênh độc lập: Khả năng định vị đa trục trong thiết kế nhỏ gọn rộng 30 mm.
Ngõ ra bộ điều khiển đường truyền tốc độ cao: Đạt tốc độ xung tối đa 4.000.000 pps cho định vị độ phân giải cao.
Làm mới đồng bộ: Đồng bộ thực thi I/O trực tiếp với chu kỳ tác vụ chính của bộ điều khiển Sysmac NJ/NX.
Đầu nối MIL kép: Kết nối bên ngoài mật độ cao 34 chân giúp đơn giản hóa việc đi dây tủ điện trước và giảm diện tích chiếm chỗ.
Chế độ xung linh hoạt: Hỗ trợ các chế độ chiều tiến/chiều lùi, xung cộng chiều và vi sai pha 1x/2x/4x.

Ứng dụng

Máy dán nhãn và đóng gói tốc độ cao.
Giàn máy Cartesian đa trục và rô-bốt gắp đặt.
Hệ thống xử lý tấm wafer bán dẫn và bàn căn chỉnh.
Hệ thống cấp phôi cho máy dập và tạo hình kim loại.

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
Nhà sản xuất	Omron
Mã sản phẩm	NX-PG0332-5
Loại mô-đun	Bộ ngõ ra xung (loại NPN)
Số kênh	4 kênh
Dạng ngõ ra xung	Ngõ ra bộ điều khiển đường truyền
Tốc độ ngõ ra xung tối đa	4.000.000 pps (4 Mpps)
Phương thức làm mới I/O	Làm mới I/O đồng bộ hoặc làm mới theo chu kỳ tác vụ được ưu tiên
Phạm vi định vị	-2.147.483.648 đến 2.147.483.647 xung
Phạm vi điều khiển tốc độ	1 đến 4.000.000 pps
Số ngõ vào trên mỗi kênh	5 ngõ vào bên ngoài
Số ngõ ra trên mỗi kênh	5 ngõ ra (1 xung tiến, 1 xung lùi, 3 ngõ ra bên ngoài)
Mức tiêu thụ dòng điện	Tối đa 50 mA cho mỗi đầu nối từ nguồn cấp I/O
Kết nối bên ngoài	Đầu nối MIL (34 đầu cuối x 2)
Kích thước (W x H x D)	30 x 100 x 71 mm
Khối lượng	0,15 kg

Kết nối và giao diện

Loại đầu cuối	Phân bổ tín hiệu	Giới hạn cáp
Đầu nối MIL (chân 1–34, A/B)	Ngõ ra bộ kích đường truyền, ngõ vào gốc/giới hạn và I/O phụ	Tối đa 10 m (Bộ kích đường truyền), tối đa 3 m (I/O khác)

Nhận định kỹ thuật thực nghiệm

Mô hình thay thế & khả năng tương thích

NX-PG0332-5 được thiết kế để kết nối với các bộ truyền động của bên thứ ba thông qua đầu nối MIL tiêu chuẩn. Đối với việc đấu dây điểm-điểm đến các khối đầu cuối của bộ truyền động không dùng MIL, kỹ sư nên sử dụng các bộ chuyển đổi đầu nối–đầu cuối dòng Omron XW2R cùng với cáp XW2Z lắp sẵn để ngăn nhiễu xuyên tín hiệu và lỗi kết nối.

Các lỗi cần tránh & lưu ý kỹ thuật

Do mô-đun này sử dụng các ngõ ra bộ kích đường truyền, không thể đấu dây trực tiếp với các ngõ vào bộ truyền động bước hoặc servo đơn đầu (collector hở) nếu không có bộ chuyển đổi tín hiệu vi sai sang đơn đầu bên ngoài. Việc cố gắng điều khiển trực tiếp các mạch đơn đầu sẽ gây biến dạng tín hiệu, mất đồng bộ vị trí hoặc làm hỏng tầng bộ kích ngõ ra.

Mẹo chạy thử & đấu dây

Để đảm bảo tính toàn vẹn tín hiệu ở tần số tối đa 4.000.000 pps, hãy sử dụng cáp đôi xoắn có chống nhiễu (STP) cho giao diện MIL. Nối trực tiếp lớp chống nhiễu của cáp vào thanh nối đất chức năng của tủ điều khiển, đồng thời giữ các đầu dây không được chống nhiễu bên trong tủ bộ truyền động ngắn nhất có thể để giảm thiểu nguy cơ nhiễu tần số cao.

Hướng dẫn lắp đặt

CẢNH BÁO QUAN TRỌNG: Trước khi lắp đặt, đấu dây hoặc bảo trì, hãy ngắt cách ly toàn bộ nguồn chính và nguồn phụ cấp cho NX Bus cùng các bộ truyền động servo/bước thực tế. Nếu không thực hiện, có thể xảy ra điện giật, lệnh chuyển động trái phép hoặc hỏng phần cứng vĩnh viễn.

1

Căn rãnh định hướng của NX-PG0332-5 với thanh dẫn trượt của mô-đun NX liền kề hoặc đầu nối bus NX trên bộ ghép nối.

2

Ấn thẳng thiết bị lên thanh DIN cho đến khi nghe tiếng “tách” từ các móc khóa, cho biết thiết bị đã được cố định chắc chắn.

3

Gắn hai cáp MIL, đảm bảo cả hai kẹp khóa bên trên các đầu nối đều khớp vào vị trí để duy trì tiếp xúc điện ổn định.

FAQ

Tôi có thể kết nối các bộ truyền động single-ended với NX-PG0332-5 không?

Không, model này có các ngõ ra bộ điều khiển đường truyền. Việc kết nối trực tiếp các ngõ vào single-ended (collector hở) có thể làm hỏng ngõ ra hoặc gây mất vị trí. Hãy sử dụng bộ chuyển đổi vi sai sang single-ended nếu bộ truyền động của bạn chỉ nhận ngõ vào collector hở.

Độ dài cáp tối đa được phép đối với các ngõ ra xung là bao nhiêu?

Các ngõ ra bộ điều khiển đường truyền tốc độ cao hỗ trợ độ dài cáp tối đa 10 mét, trong khi các tín hiệu I/O phụ trợ khác bị giới hạn ở mức tối đa 3 mét để duy trì tính toàn vẹn của tín hiệu.

Các kết nối bên ngoài được quản lý về mặt vật lý như thế nào?

Mô-đun sử dụng hai đầu nối MIL 34 chân. Để đơn giản hóa việc đi dây bên trong tủ, chúng tôi đặc biệt khuyến nghị kết hợp thiết bị với các khối đầu nối dòng Omron XW2R và cáp đấu sẵn XW2Z.

Thiết bị này có hỗ trợ làm mới I/O đồng bộ không?

Có, thiết bị hỗ trợ đầy đủ việc làm mới I/O đồng bộ cũng như làm mới theo mức độ ưu tiên của chu kỳ tác vụ, cho phép đồng bộ hóa chuyển động mang tính xác định qua EtherCAT khi được kết nối với các mạng bộ điều khiển NJ/NX.
