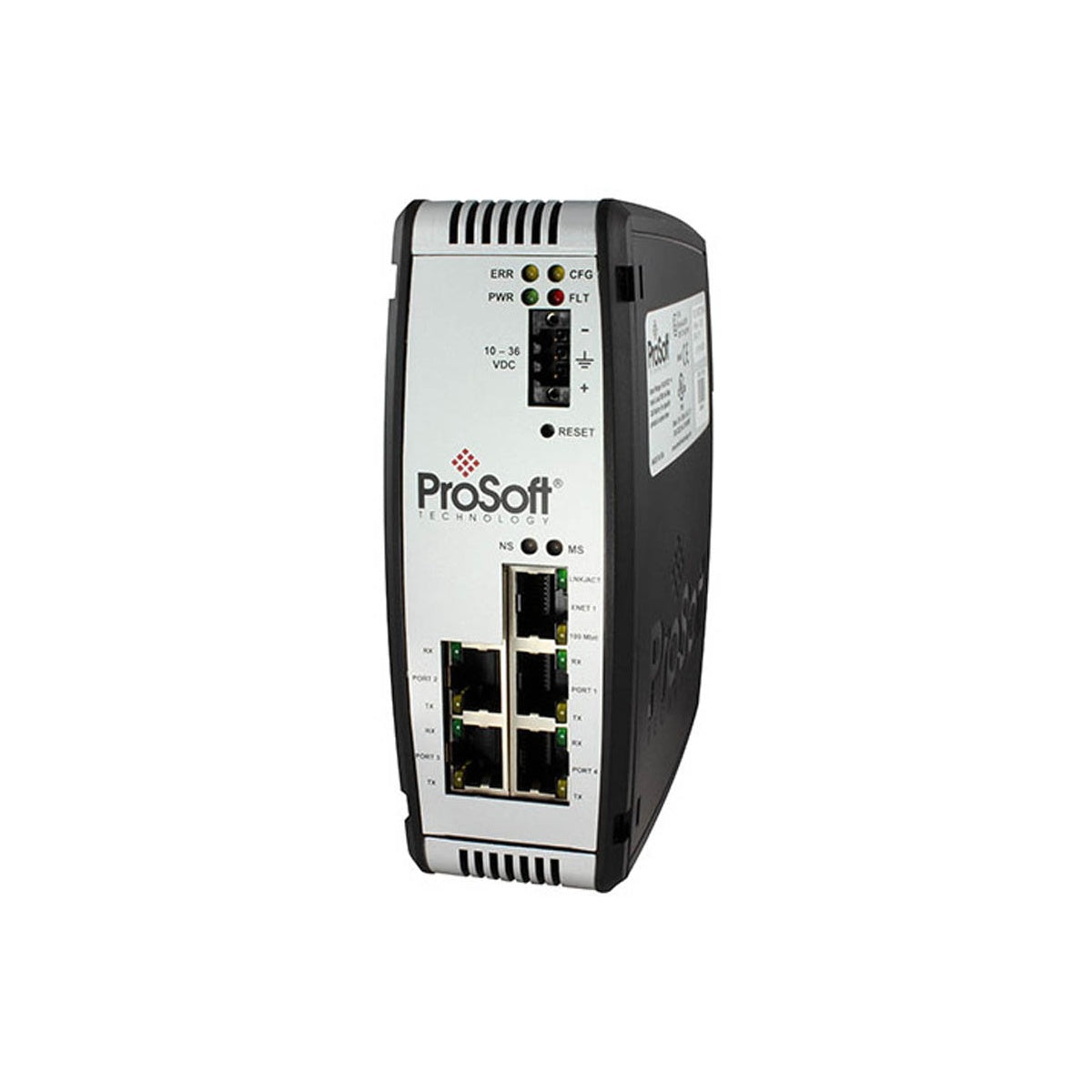

Đóng vai trò bộ chuyển đổi giao thức mạnh mẽ cho các hệ thống tự động hóa công nghiệp, ProSoft PLX31-MBTCP-MBS4 tạo điều kiện giao tiếp hai chiều liền mạch giữa các mạng trường dựa trên Ethernet và nối tiếp. Mô-đun này cho phép máy khách hoặc máy chủ Modbus TCP/IP kết nối trực tiếp với tối đa bốn mạng Modbus nối tiếp độc lập, thu hẹp khoảng cách giữa các thiết bị nối tiếp thế hệ cũ và kiến trúc điều khiển Ethernet hiện đại. Được thiết kế cho các môi trường yêu cầu độ tin cậy cao, mô-đun cung cấp cách ly điện trên mọi đường truyền thông và có vỏ chắc chắn, nhỏ gọn, được thiết kế để gắn trên thanh DIN. Với chức năng chẩn đoán tích hợp, đầu vào nguồn linh hoạt và cấu hình cổng riêng biệt, gateway này bảo đảm truyền dữ liệu độ trễ thấp trong các hạ tầng tự động hóa nhà máy, xử lý nước và phân phối điện đa dạng.
| Nhà sản xuất | ProSoft Technology |
| Mã model | PLX31-MBTCP-MBS4 |
| Đầu vào nguồn điện | 24 VDC danh định (cho phép từ 10 đến 36 VDC) |
| Mức tiêu thụ dòng điện | 300 mA @ 24 VDC danh định (tối đa 610 mA @ 10 VDC) |
| Cổng Ethernet | 1 đầu nối RJ45 10/100 Base-T, tự động thương lượng bán song công/toàn song công |
| Cách ly Ethernet | 1500 Vrms (50 đến 60 Hz trong 60 giây) |
| Cổng giao diện nối tiếp | 4 cổng nối tiếp được cách ly (cấu hình RS-232, RS-422 hoặc RS-485) |
| Cách ly cổng nối tiếp | Cách ly tín hiệu 2500 Vrms (định mức UL 1577, môi trường điều chế RF) |
| Nhiệt độ vận hành | -25 đến 70 độ C (-13 đến 158 độ F) |
| Nhiệt độ bảo quản | -40 đến 80 độ C (-40 đến 176 độ F) |
| Độ ẩm tương đối | 5% đến 95% RH (không ngưng tụ) |
| Mức chịu sốc | IEC 60068-2-27: 15G khi vận hành (11 ms), 30G khi không vận hành (18 ms) |
| Mức rung | IEC 60068-2-6: 5G @ 10 đến 150 Hz |
| Kích thước (C x R x S) | 13.67 x 5.05 x 11.13 cm |
| Khối lượng vận chuyển | 2,5 kg |
| Cổng / Khối đầu nối | Loại giao diện | Phân công chức năng |
|---|---|---|
| Cổng Ethernet | RJ45 | Kết nối master (client) / slave (server) Modbus TCP/IP |
| Cổng nối tiếp 1 đến 4 | Đầu nối Combicon | Master hoặc slave Modbus RTU/ASCII (cấu hình RS-232, RS-422 hoặc RS-485) |
| Đầu nối nguồn | Đầu nối dạng cắm 3 vị trí | V+ (10 đến 36 VDC), V- (Đường hồi DC) và Tiếp địa |
PLX31-MBTCP-MBS4 là sản phẩm thay thế hiện đại hóa cho các gateway đời cũ. Khi chuyển các cấu hình từ các mô-đun ProSoft thế hệ trước, hãy kiểm tra ánh xạ bộ nhớ cơ sở dữ liệu, vì cấu trúc thanh ghi cơ sở dữ liệu bên trong có thể cần căn chỉnh lại độ lệch. Sử dụng phần mềm ProSoft Configuration Builder (PCB) để chuyển đổi tham số thuận lợi.
Một sự cố thường gặp khi chạy thử nhiều cổng là hiện tượng hết thời gian chờ giao dịch Modbus TCP/IP do phản hồi ở phía nối tiếp chậm hơn. Đảm bảo thời gian chờ truy vấn của master Modbus TCP phù hợp với thời gian khứ hồi nối tiếp tiềm năng dài nhất. Khi sử dụng cấu hình RS-485 với số lượng slave lớn hoặc khoảng cách cáp dài, phải lắp điện trở đầu cuối 120 ohm bên ngoài ở cả hai đầu vật lý của tuyến để ngăn phản xạ tín hiệu.
Bốn giao diện nối tiếp sử dụng các chip cách ly kỹ thuật số chuyên dụng 2500 Vrms. Để duy trì mức hiệu suất cách ly cao này, không bao giờ dùng chung đường tham chiếu hoặc đường chống nhiễu giữa các cổng được cách ly khác nhau hay các nguồn điện bên ngoài. Trong môi trường có biến tần VFD nhiều nhiễu, hãy sử dụng cáp đôi xoắn có hai lớp chống nhiễu (STP) cho tất cả các tuyến nối tiếp và nối trực tiếp lớp chống nhiễu của cáp với tiếp địa tủ điện tại một điểm tập trung duy nhất.
Global Express Shipping
Returns & Warranty
Manufacturer: ProSoft
Product No.: PLX31-MBTCP-MBS4
Country of origin:Hoa Kỳ
Product Type: Cổng kết nối giao thức
Payment: T/T, Western Union
Weight: 2500g
Dimensions: 13,67 x 5,05 x 11,13 cm
Shipping port: Xiamen
Warranty: 12 months
Đóng vai trò bộ chuyển đổi giao thức mạnh mẽ cho các hệ thống tự động hóa công nghiệp, ProSoft PLX31-MBTCP-MBS4 tạo điều kiện giao tiếp hai chiều liền mạch giữa các mạng trường dựa trên Ethernet và nối tiếp. Mô-đun này cho phép máy khách hoặc máy chủ Modbus TCP/IP kết nối trực tiếp với tối đa bốn mạng Modbus nối tiếp độc lập, thu hẹp khoảng cách giữa các thiết bị nối tiếp thế hệ cũ và kiến trúc điều khiển Ethernet hiện đại. Được thiết kế cho các môi trường yêu cầu độ tin cậy cao, mô-đun cung cấp cách ly điện trên mọi đường truyền thông và có vỏ chắc chắn, nhỏ gọn, được thiết kế để gắn trên thanh DIN. Với chức năng chẩn đoán tích hợp, đầu vào nguồn linh hoạt và cấu hình cổng riêng biệt, gateway này bảo đảm truyền dữ liệu độ trễ thấp trong các hạ tầng tự động hóa nhà máy, xử lý nước và phân phối điện đa dạng.
| Nhà sản xuất | ProSoft Technology |
| Mã model | PLX31-MBTCP-MBS4 |
| Đầu vào nguồn điện | 24 VDC danh định (cho phép từ 10 đến 36 VDC) |
| Mức tiêu thụ dòng điện | 300 mA @ 24 VDC danh định (tối đa 610 mA @ 10 VDC) |
| Cổng Ethernet | 1 đầu nối RJ45 10/100 Base-T, tự động thương lượng bán song công/toàn song công |
| Cách ly Ethernet | 1500 Vrms (50 đến 60 Hz trong 60 giây) |
| Cổng giao diện nối tiếp | 4 cổng nối tiếp được cách ly (cấu hình RS-232, RS-422 hoặc RS-485) |
| Cách ly cổng nối tiếp | Cách ly tín hiệu 2500 Vrms (định mức UL 1577, môi trường điều chế RF) |
| Nhiệt độ vận hành | -25 đến 70 độ C (-13 đến 158 độ F) |
| Nhiệt độ bảo quản | -40 đến 80 độ C (-40 đến 176 độ F) |
| Độ ẩm tương đối | 5% đến 95% RH (không ngưng tụ) |
| Mức chịu sốc | IEC 60068-2-27: 15G khi vận hành (11 ms), 30G khi không vận hành (18 ms) |
| Mức rung | IEC 60068-2-6: 5G @ 10 đến 150 Hz |
| Kích thước (C x R x S) | 13.67 x 5.05 x 11.13 cm |
| Khối lượng vận chuyển | 2,5 kg |
| Cổng / Khối đầu nối | Loại giao diện | Phân công chức năng |
|---|---|---|
| Cổng Ethernet | RJ45 | Kết nối master (client) / slave (server) Modbus TCP/IP |
| Cổng nối tiếp 1 đến 4 | Đầu nối Combicon | Master hoặc slave Modbus RTU/ASCII (cấu hình RS-232, RS-422 hoặc RS-485) |
| Đầu nối nguồn | Đầu nối dạng cắm 3 vị trí | V+ (10 đến 36 VDC), V- (Đường hồi DC) và Tiếp địa |
PLX31-MBTCP-MBS4 là sản phẩm thay thế hiện đại hóa cho các gateway đời cũ. Khi chuyển các cấu hình từ các mô-đun ProSoft thế hệ trước, hãy kiểm tra ánh xạ bộ nhớ cơ sở dữ liệu, vì cấu trúc thanh ghi cơ sở dữ liệu bên trong có thể cần căn chỉnh lại độ lệch. Sử dụng phần mềm ProSoft Configuration Builder (PCB) để chuyển đổi tham số thuận lợi.
Một sự cố thường gặp khi chạy thử nhiều cổng là hiện tượng hết thời gian chờ giao dịch Modbus TCP/IP do phản hồi ở phía nối tiếp chậm hơn. Đảm bảo thời gian chờ truy vấn của master Modbus TCP phù hợp với thời gian khứ hồi nối tiếp tiềm năng dài nhất. Khi sử dụng cấu hình RS-485 với số lượng slave lớn hoặc khoảng cách cáp dài, phải lắp điện trở đầu cuối 120 ohm bên ngoài ở cả hai đầu vật lý của tuyến để ngăn phản xạ tín hiệu.
Bốn giao diện nối tiếp sử dụng các chip cách ly kỹ thuật số chuyên dụng 2500 Vrms. Để duy trì mức hiệu suất cách ly cao này, không bao giờ dùng chung đường tham chiếu hoặc đường chống nhiễu giữa các cổng được cách ly khác nhau hay các nguồn điện bên ngoài. Trong môi trường có biến tần VFD nhiều nhiễu, hãy sử dụng cáp đôi xoắn có hai lớp chống nhiễu (STP) cho tất cả các tuyến nối tiếp và nối trực tiếp lớp chống nhiễu của cáp với tiếp địa tủ điện tại một điểm tập trung duy nhất.
