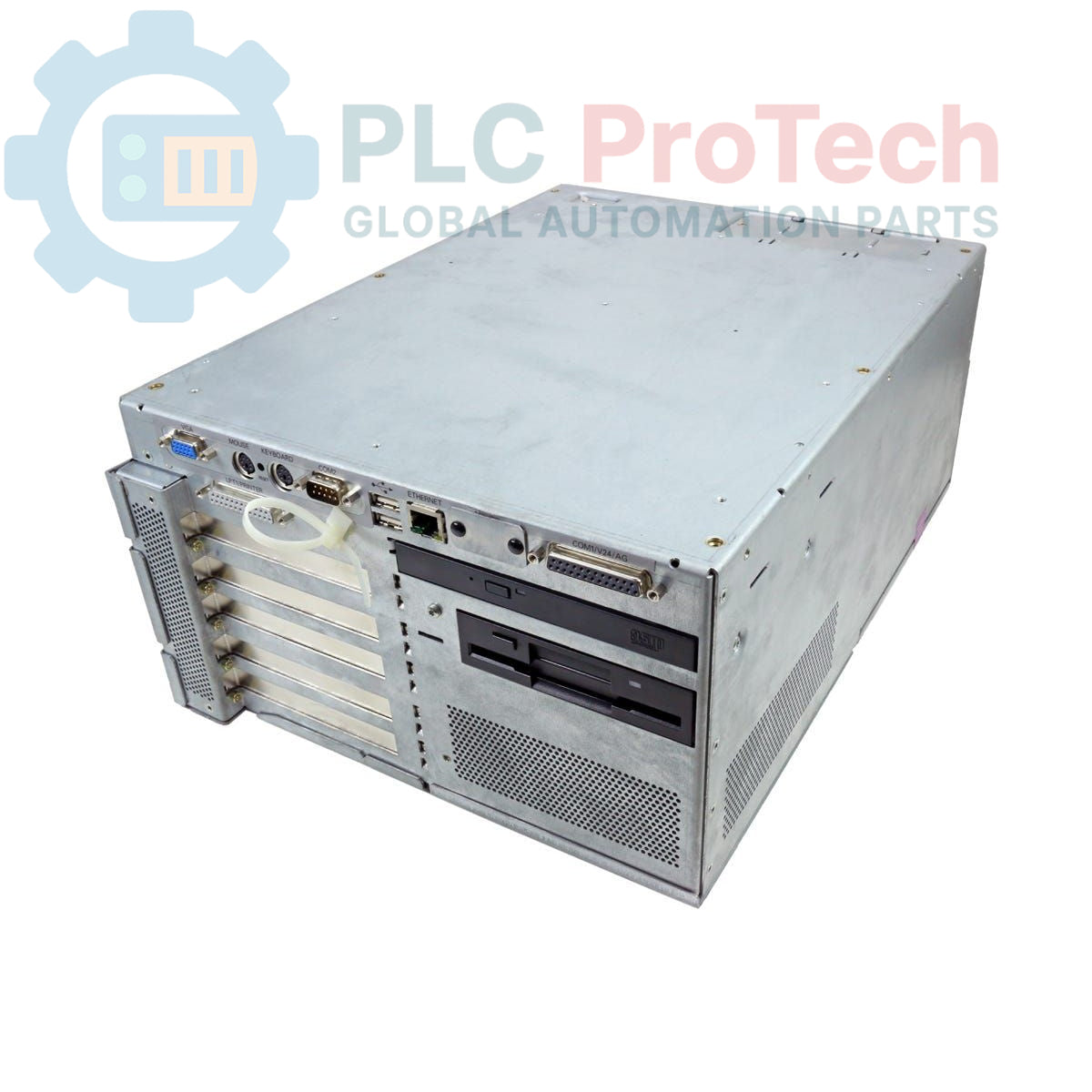

Siemens 6AV7704-1BB10-0AC0 SIMATIC Máy tính bảng điều khiển 870

SKU 6AV7704-1BB10-0AC0

Còn hàng

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6AV7704-1BB10-0AC0
Country of origin:Đức
Product Type: Máy tính công nghiệp dạng bảng
Barcode: 85371091
Payment: T/T, Western Union
Weight: 4g
Dimensions: 40cm x 35cm x 15cm
Shipping port: Xiamen
Warranty: 12 months

Mô tả

Siemens 6AV7704-1BB10-0AC0 là Panel PC 870 SIMATIC được thiết kế cho các ứng dụng giao diện người-máy (HMI) và điều khiển công nghiệp. Thiết bị này có giao diện RS-485 1 x 12 Mbit/s tích hợp, hỗ trợ giao tiếp PROFIBUS DP/MPI, phù hợp để tích hợp vào các mạng tự động hóa hiện có. Thiết bị được trang bị màn hình TFT màu 15.1" có chức năng cảm ứng, bộ xử lý Intel Pentium III 866MHz, SDRAM 256MB và ổ cứng 60GB. Các tùy chọn kết nối gồm cổng Ethernet RJ45, cổng USB, cổng nối tiếp và cổng PS/2 cho các thiết bị ngoại vi; thiết bị chạy Windows 2000 và sử dụng nguồn vào AC 120/230V.

Tính năng

Giao diện RS-485 1 x 12 Mbit/s tích hợp (PROFIBUS DP/MPI)
Màn hình cảm ứng TFT màu 15.1"
Bộ xử lý Intel Pentium III 866MHz
SDRAM 256MB
Ổ đĩa cứng 60GB (HDD)
Ổ CD-ROM và ổ đĩa mềm
1 cổng Ethernet RJ45 10/100 Mbit/s
2 cổng USB
2 cổng nối tiếp
1 cổng chuột PS/2
1 cổng bàn phím PS/2
1 cổng song song
Hệ điều hành Windows 2000 được cài đặt sẵn
Hỗ trợ nguồn vào AC 120/230V

Ứng dụng

Giao diện người-máy công nghiệp (HMI)
Hiển thị và điều khiển quy trình
Vận hành và giám sát máy móc
Hệ thống thu thập dữ liệu
Tự động hóa nhà máy và hệ thống SCADA
Quản lý dây chuyền sản xuất

Thông tin đặt hàng

Danh mục	Mô tả
Mã sản phẩm	6AV7704-1BB10-0AC0
Mã sản phẩm dòng	6AV770x-xxxx0-0Ax0

Thông số kỹ thuật

Thông số	Giá trị
Thương hiệu	Siemens
Nhà sản xuất	Siemens
Dòng sản phẩm	Simatic Panel PC
Phân dòng	PC
Loại sản phẩm	Panel PC
Trạng thái sản phẩm	Ngừng sản xuất
Giao diện	1 x 12 Mbit/s RS-485 (PROFIBUS DP/MPI)
Loại màn hình	TFT màu 15.1", cảm ứng
Bộ xử lý	Intel Pentium III 866MHz
RAM	SDRAM 256MB
Bộ nhớ lưu trữ	HDD 60GB
Ổ đĩa quang	CD-ROM
Phương tiện lưu trữ tháo rời	Ổ đĩa mềm
Cổng Ethernet	1 x 10/100 Mbit/s RJ45
Cổng USB	2
Cổng nối tiếp	2
Cổng chuột PS/2	1
Cổng bàn phím PS/2	1
Cổng song song	1
Hệ điều hành	Windows 2000
Nguồn vào	AC 120/230V
Khối lượng vận chuyển	4.00kg
Mã hàng hóa	85371091
Nước xuất xứ	Đức (giả định đối với Siemens)
Kích thước kiện hàng (đã tính toán)	40cm x 35cm x 15cm

Hướng dẫn lắp đặt

An toàn trước tiên: Đảm bảo toàn bộ nguồn điện đến khu vực lắp đặt đã được ngắt và khóa trước khi bắt đầu công việc.
Lắp đặt: Gắn chắc chắn Panel PC vào lỗ khoét trên tủ phù hợp hoặc vỏ bảo vệ, đồng thời đảm bảo có đủ không gian thông gió xung quanh thiết bị để tản nhiệt.
Kết nối nguồn: Kết nối nguồn AC 120/230V với các đầu nối nguồn được chỉ định. Kiểm tra điện áp và cực tính chính xác trước khi cấp nguồn.
Nối đất: Thiết lập kết nối đất bảo vệ (PE) thích hợp với đầu nối đất được chỉ định để đảm bảo an toàn điện và giảm nhiễu.
Đi dây truyền thông: Kết nối cáp PROFIBUS DP/MPI với giao diện RS-485 và cáp Ethernet với cổng RJ45. Đảm bảo che chắn và đấu cuối đúng cách để duy trì tính toàn vẹn của tín hiệu truyền thông.
Kết nối thiết bị ngoại vi: Kết nối các thiết bị USB, thiết bị nối tiếp và bàn phím/chuột PS/2 theo yêu cầu của ứng dụng.
Điều kiện môi trường: Lắp đặt thiết bị trong môi trường không có quá nhiều bụi, hơi ẩm, khí ăn mòn và nhiệt độ khắc nghiệt để đảm bảo hiệu suất và tuổi thọ tối ưu.
Bật nguồn: Sau khi kiểm tra tất cả kết nối, cấp điện trở lại và theo dõi quá trình khởi động hệ thống.

FAQ

Hệ điều hành nào được cài đặt sẵn trên 6AV7704-1BB10-0AC0?

Siemens 6AV7704-1BB10-0AC0 được cài đặt sẵn Windows 2000.

Panel PC này hỗ trợ những giao diện truyền thông nào?

Thiết bị hỗ trợ 1 x RS-485 12 Mbit/s (PROFIBUS DP/MPI) và 1 x Ethernet RJ45 10/100 Mbit/s, cùng với các cổng nối tiếp và USB.

Kích thước và loại màn hình là gì?

Thiết bị có màn hình TFT màu 15,1 inch với chức năng cảm ứng.

Panel PC này yêu cầu nguồn điện như thế nào?

6AV7704-1BB10-0AC0 hoạt động với nguồn điện đầu vào AC 120/230V.
