Mô tả

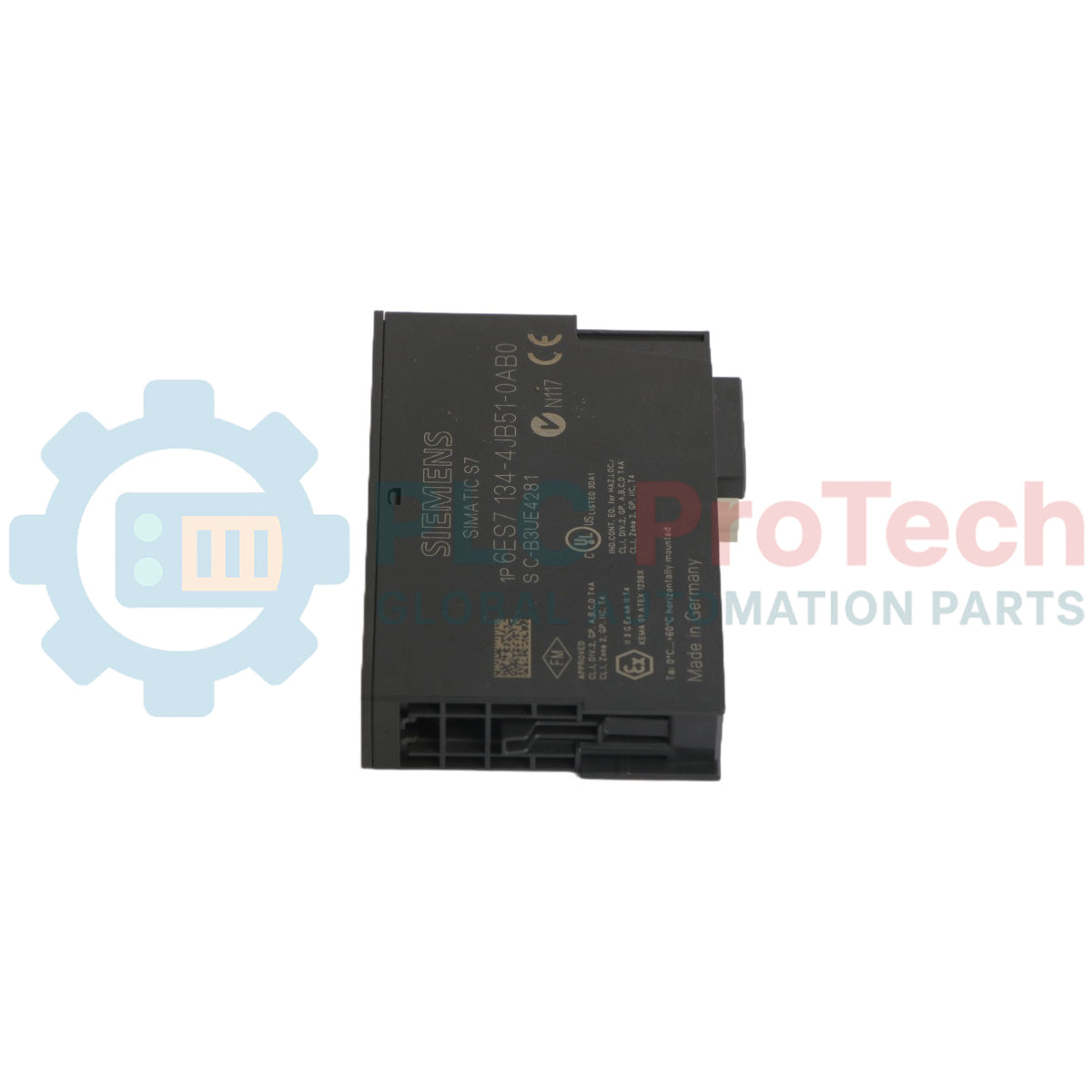

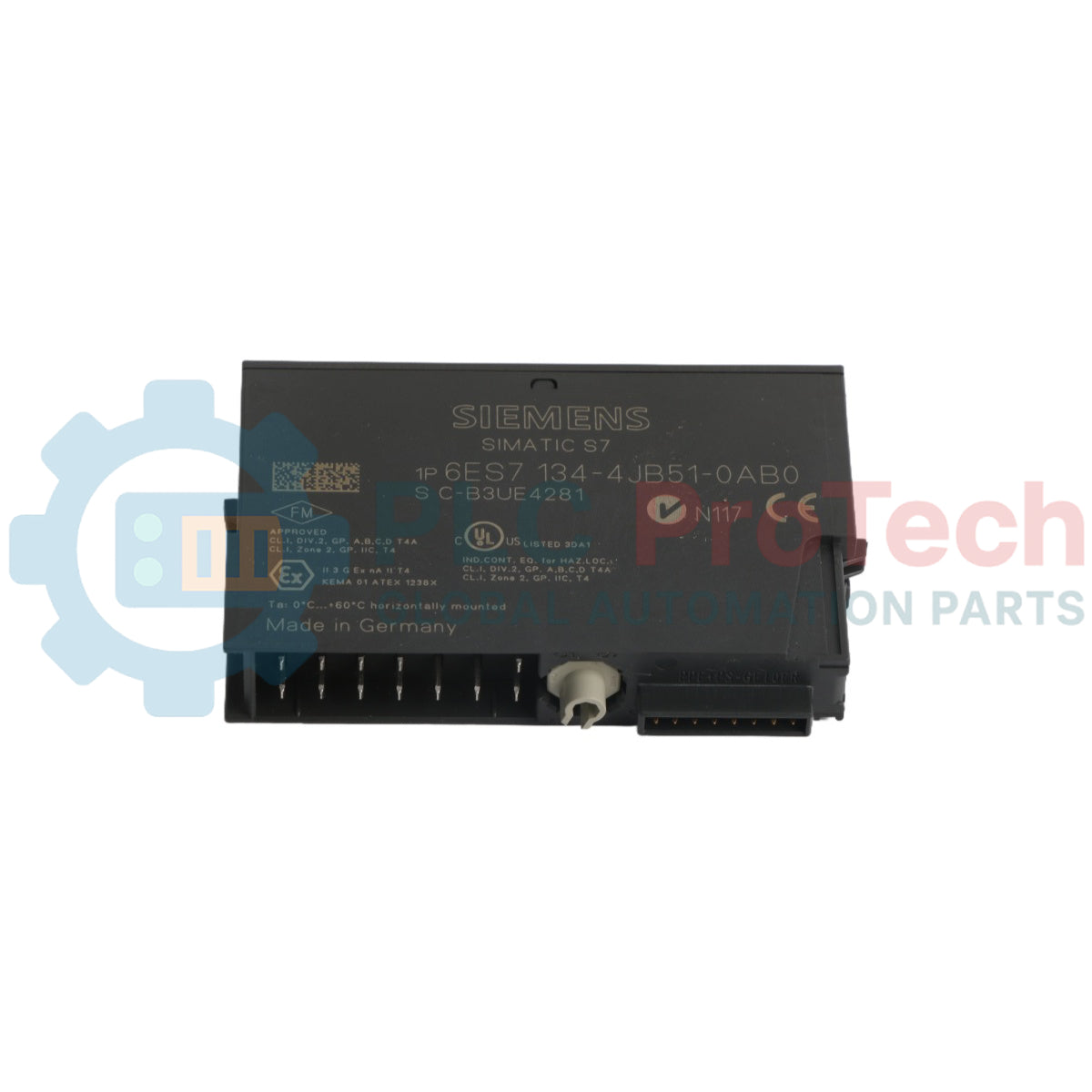

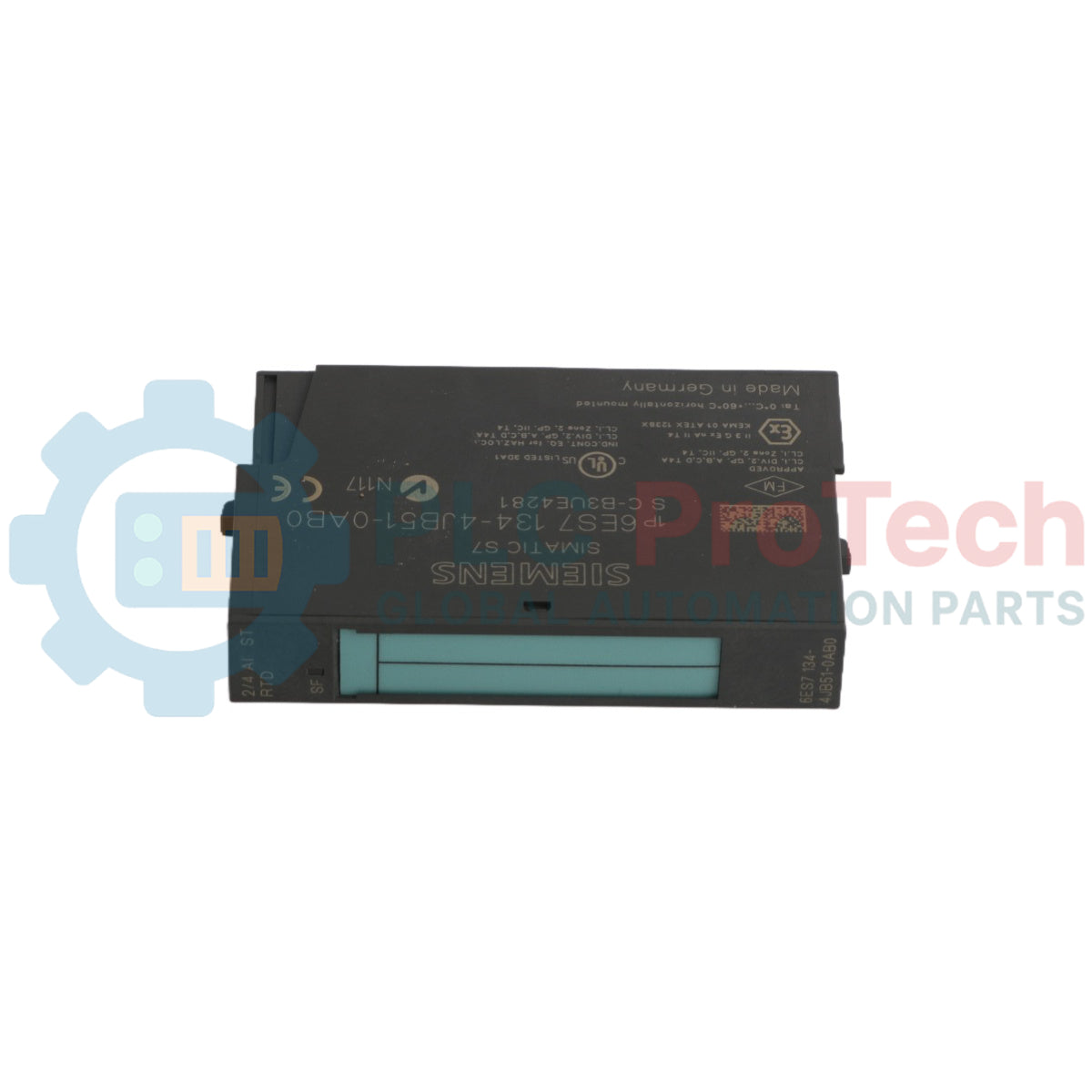

Siemens 6ES7134-4JB00-0AB0 là mô-đun điện tử đầu vào analog độ chính xác cao dành cho hệ thống I/O phân tán SIMATIC ET 200S. Mô-đun này được thiết kế chuyên biệt để đo nhiệt độ, cung cấp hai kênh đầu vào cặp nhiệt điện trong vỏ nhỏ gọn rộng 15 mm. Mô-đun hỗ trợ chín loại cặp nhiệt điện tiêu chuẩn và chuyển đổi các tín hiệu điện áp mức thấp với độ phân giải 15 bit cộng dấu trong phạm vi ±80 mV. Nhờ tích hợp điều hòa tín hiệu và tuyến tính hóa tự động, mô-đun cung cấp dữ liệu nhiệt độ chính xác, sẵn sàng sử dụng trực tiếp cho hệ thống điều khiển, phù hợp với các ứng dụng điều khiển quy trình đòi hỏi cao.

Tính năng

• Hai kênh đầu vào analog độc lập cho cảm biến cặp nhiệt điện.
• Hỗ trợ chín loại cặp nhiệt điện: B, E, J, K, L, N, R, S và T.
• Độ phân giải đo cao 15 bit cộng dấu.
• Thu nhận tín hiệu nhanh với thời gian chu kỳ 65 ms trên mỗi kênh.
• Tích hợp chức năng tuyến tính hóa tự động để xử lý trực tiếp giá trị nhiệt độ.
• Mô-đun nhỏ gọn rộng 15 mm dành cho các cấu hình I/O mật độ cao.
• Đèn LED SF (Lỗi nhóm) tích hợp, cung cấp phản hồi chẩn đoán tức thì.
• Tích hợp liền mạch vào các hệ thống SIMATIC DP thông qua mạng PROFIBUS.

Ứng dụng

• Giám sát nhiệt độ quy trình trong sản xuất hóa chất và dược phẩm.
• Vòng điều khiển nhiệt độ trong sản xuất thực phẩm và đồ uống.
• Giám sát nhiệt độ cao và thấp trong lò công nghiệp và hệ thống đông lạnh sâu.
• Bảo vệ nhiệt cho máy móc và thiết bị.
• Hệ thống kiểm soát chất lượng yêu cầu dữ liệu nhiệt độ chính xác.

Thông số kỹ thuật

Hướng dẫn lắp đặt

1. 1 Đảm bảo backplane hoặc mô-đun đầu nối ET 200S được lắp đúng trên thanh DIN và nối đất đúng cách theo thông số kỹ thuật của hệ thống.
2. 2 Căn chỉnh mô-đun điện tử 6ES7134-4JB00-0AB0 với mô-đun đầu nối tương ứng, đảm bảo các bộ phận mã hóa khớp nhau, rồi ấn mạnh cho đến khi mô-đun khớp chắc chắn vào vị trí.
3. 3 Nối dây cảm biến cặp nhiệt điện vào các đầu nối được chỉ định. Sử dụng đúng loại dây nối dài cặp nhiệt điện phù hợp với loại cảm biến để tránh sai số đo.
4. 4 Sử dụng cáp xoắn đôi có vỏ bọc cho tất cả tín hiệu cặp nhiệt điện. Nối vỏ bọc cáp vào điểm tiếp địa sạch, có trở kháng thấp tại vị trí cáp đi vào tủ hoặc mô-đun đầu nối để giảm thiểu nhiễu điện từ.
5. 5 Sau khi lắp đặt và đấu nối tất cả các mô-đun, tháo các thiết bị LOTO và khôi phục nguồn điện. Kiểm tra trạng thái mô-đun qua đèn LED SF và xác nhận các giá trị nhiệt độ chính xác trong phần mềm lập trình PLC.
