Mô tả

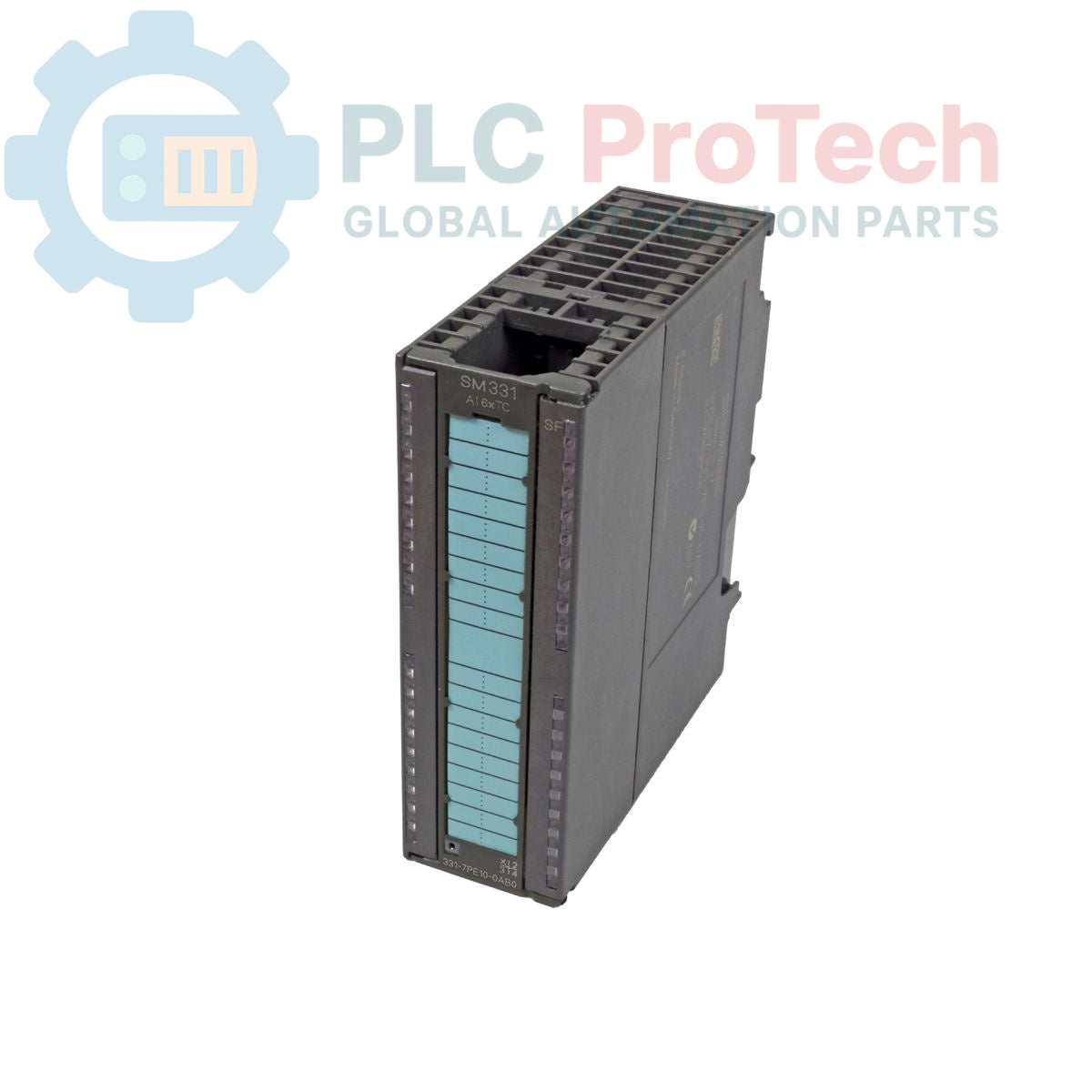

Siemens 6ES7331-7PE10-0AB0 là mô-đun đầu vào analog dòng SIMATIC S7-300, được thiết kế để thu thập tín hiệu độ chính xác cao từ cặp nhiệt điện và các nguồn điện áp mức thấp. Mô-đun cung cấp 6 đầu vào analog với cách ly một kênh định mức 250 V AC, đảm bảo tính toàn vẹn của tín hiệu và bảo vệ khỏi nhiễu điện trong các môi trường công nghiệp khắc nghiệt. Mô-đun cung cấp dữ liệu đo chi tiết với độ phân giải 16 bit và dải đầu vào điện áp từ +/-25 mV đến +/-1 V. Với thời gian chuyển đổi 50 ms, mô-đun phù hợp với các ứng dụng yêu cầu số đo nhiệt độ hoặc điện áp chính xác và kịp thời.

Tính năng

• Cung cấp 6 kênh đầu vào analog.
• Tương thích với các loại cặp nhiệt điện B, E, J, K, L, N, R, S và T.
• Tiếp nhận đầu vào điện áp mức thấp từ +/-25 mV đến +/-1 V.
• Chuyển đổi tương tự-số 16 bit độ chính xác cao.
• Có chức năng cách ly điện một kênh với định mức 250 V AC.
• Thời gian chuyển đổi của mô-đun là 50 ms.
• Kết nối qua một đầu nối phía trước 40 cực.

Ứng dụng

• Giám sát nhiệt độ quy trình trong các nhà máy sản xuất và hóa chất.
• Điều khiển nhiệt độ lò sấy, lò nung và nồi hơi.
• Hệ thống thu thập dữ liệu tại các phòng thí nghiệm nghiên cứu và phát triển.
• Giám sát tình trạng máy trong các dây chuyền sản xuất tự động.
• Tích hợp vào các hệ thống điều khiển S7-300 cũ để nâng cấp hoặc bảo trì.

Thông số kỹ thuật

Hướng dẫn lắp đặt

1. 1 Xác minh rằng bus bảng nối phía sau S7-300 và nguồn điện 24 VDC đã được ngắt điện hoàn toàn và khóa cách ly.
2. 2 Căn chỉnh mô-đun với một khe trống trên thanh ray lắp S7-300. Móc phần trên của mô-đun vào thanh ray rồi xoay xuống dưới cho đến khi mô-đun khớp vào vị trí.
3. 3 Trượt mô-đun sang trái để các đầu nối của mô-đun ăn khớp chắc chắn với mô-đun liền kề hoặc CPU trên bus bảng nối phía sau.
4. 4 Cố định mô-đun vào thanh ray bằng cách siết vít lắp tích hợp ở phía trước mô-đun.
5. 5 Đấu nối dây hiện trường cho cặp nhiệt điện hoặc tín hiệu điện áp vào đầu nối phía trước 40 cực, đảm bảo đúng cực tính và nối đất đúng cách các lớp chắn của cáp.
6. 6 Lắp đầu nối phía trước có dây vào mô-đun. Tháo các thiết bị khóa/treo thẻ cảnh báo và cấp điện lại cho hệ thống. Kiểm tra đèn LED trạng thái của mô-đun để xác nhận hoạt động đúng.
