Tổng quan sản phẩm

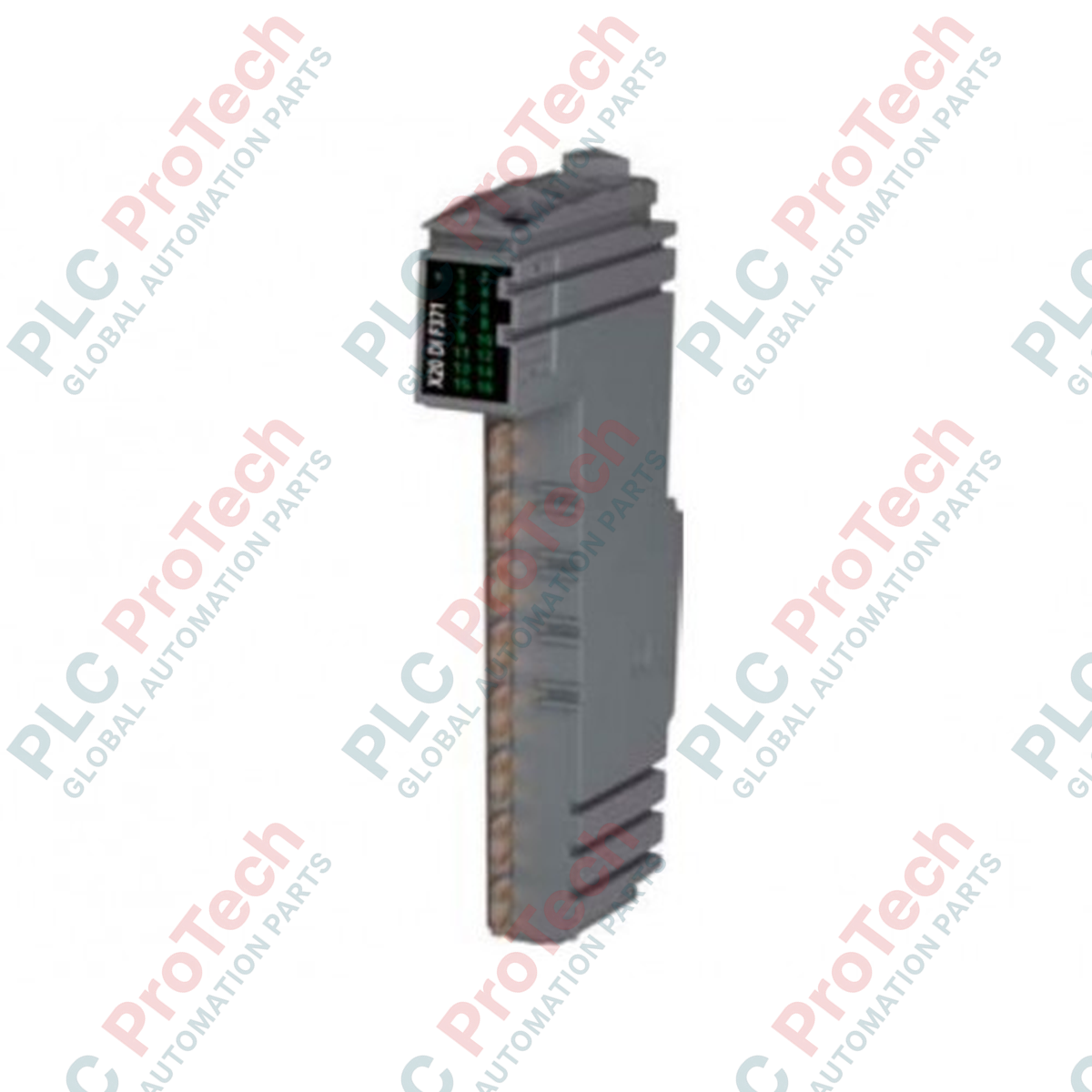

 X20D1F371 (X20D1F371) là mô-đun đầu vào kỹ thuật số mật độ cao được thiết kế cho nền tảng Hệ thống B&R X20 . Với 16 kênh đầu vào tích hợp, mô-đun này là thành phần cốt lõi cho các dự án tự động hóa quy mô lớn trong những lĩnh vực như sản xuất ô tô, logistics tốc độ cao và điều khiển máy móc hạng nặng. Được thiết kế theo kiến trúc kết nối Sink , mô-đun lý tưởng để giao tiếp với các cảm biến kiểu cấp nguồn và thiết bị hiện trường. Thiết kế kết nối 1 dây tối đa hóa mật độ đầu nối, cho phép kỹ sư tập trung số lượng I/O lớn trong chiều rộng nhỏ gọn 12,5 mm. Bằng cách tích hợp bộ lọc đầu vào phần mềm có thể cấu hình,  X20D1F371 đảm bảo khả năng khử dội tín hiệu và chống nhiễu vượt trội, yếu tố then chốt để duy trì tính toàn vẹn dữ liệu trong môi trường công nghiệp có nhiễu điện nghiêm trọng.

Xử lý tín hiệu và logic phần cứng

 X20D1F371 được thiết kế để xử lý các môi trường tín hiệu phức tạp, nơi độ chính xác và tốc độ là yếu tố quan trọng hàng đầu. Logic bên trong được tối ưu hóa để phát hiện nhanh trạng thái trên cả 16 kênh đồng thời.

• Logic đầu vào Sink (NPN): Mô-đun này được thiết kế để chuyển mạch về mức điện thế âm, khiến nó trở thành lựa chọn tiêu chuẩn khi giao tiếp với các cảm biến PNP (kiểu cấp nguồn) phổ biến trong các tiêu chuẩn tự động hóa trên toàn cầu.

• Bộ lọc phần mềm có thể cấu hình: Khác với các bộ lọc phần cứng cố định, mô-đun này cho phép kỹ sư điều chỉnh thời gian lọc cho toàn bộ mô-đun thông qua phần mềm. Tính năng này rất cần thiết để loại bỏ hiện tượng “dội tiếp điểm” từ các công tắc cơ khí hoặc lọc nhiễu tần số cao.

• Giao diện 1 dây mật độ cao: Kiến trúc 1 dây cho phép xử lý 16 tín hiệu thông qua một khe mô-đun duy nhất, giúp giảm đáng kể không gian cần thiết trên thanh DIN đối với các hệ thống có nhiều nút.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Làm cách nào để cấu hình bộ lọc đầu vào phần mềm cho X20D1F371?

Các cài đặt bộ lọc được quản lý thông qua B&R Automation Studio. Trong phần cấu hình phần cứng của X20D1F371, bạn có thể xác định một thời gian lọc cụ thể (thường tính bằng mili giây) áp dụng cho cả 16 đầu vào nhằm ngăn kích hoạt sai do nhiễu điện.

Lợi ích chính của kết nối “Sink” trong mẫu này là gì?

Cấu hình Sink (NPN) yêu cầu cảm biến cung cấp tín hiệu mức cao. Trong nhiều kiến trúc an toàn công nghiệp, việc sử dụng cảm biến kiểu cấp nguồn với mô-đun đầu vào sink đảm bảo rằng dây bị đứt sẽ được hiểu là trạng thái “TẮT”, ngăn máy vô tình khởi động.

Tôi có thể sử dụng cảm biến 2 dây hoặc 3 dây với mô-đun 1 dây này không?

Có. Mặc dù bản thân mô-đun thuộc loại kết nối 1 dây (nghĩa là chỉ cung cấp đầu nối cho tín hiệu), bạn có thể cấp nguồn cho cảm biến 2 dây hoặc 3 dây bằng các khối phân phối điện thế bên ngoài hoặc đế bus X20 chuyên dụng, cung cấp các đường nguồn chung +24V và 0V.

Hướng dẫn kỹ thuật hiện trường và lắp đặt

• Tối ưu hóa bộ lọc: Đối với các ứng dụng tốc độ cao như bộ mã hóa quay hoặc cảm biến tiệm cận nhanh, hãy đặt bộ lọc phần mềm ở giá trị thấp nhất có thể để tránh trễ tín hiệu. Đối với công tắc giới hạn cơ khí, hãy tăng thời gian lọc lên 10-20 ms để ngăn lỗi do dội tiếp điểm.

• Kỷ luật đấu dây: Do một mô-đun có mật độ cao với 16 đầu vào, hãy sử dụng dây có đầu cos ống với tiết diện từ 0,14 đến 1,5 mm vuông. Việc đánh nhãn đúng cho các dây 1 dây là rất quan trọng, vì khoảng cách nhỏ gọn khiến việc xử lý sự cố trở nên khó khăn sau khi tủ đã được lắp đầy.

• Quản lý bus I/O: Đảm bảo X20D1F371 được chốt chắc chắn vào đế bus X20. Kết nối lỏng ở mặt sau có thể gây ra lỗi “Thiếu mô-đun” không liên tục trong nhật ký CPU PLC, ngay cả khi các đèn LED trạng thái phía trước vẫn hiển thị bình thường.

Ưu điểm kỹ thuật

 X20D1F371 mang lại sự cân bằng hàng đầu trong ngành giữa mật độ I/O và khả năng chẩn đoán. Khả năng cấu hình bộ lọc đầu vào ở cấp mô-đun giúp đơn giản hóa chu trình phát triển phần mềm, vì kỹ sư không cần viết logic khử dội riêng cho từng điểm đầu vào. Với kết cấu vận chuyển chắc chắn 2,0 kg và dải nhiệt độ hoạt động rộng (lên đến 55 độ C), mô-đun này được thiết kế để vận hành 24/7 trong những cơ sở sản xuất “Lights Out” khắt khe nhất.
