Tổng quan sản phẩm

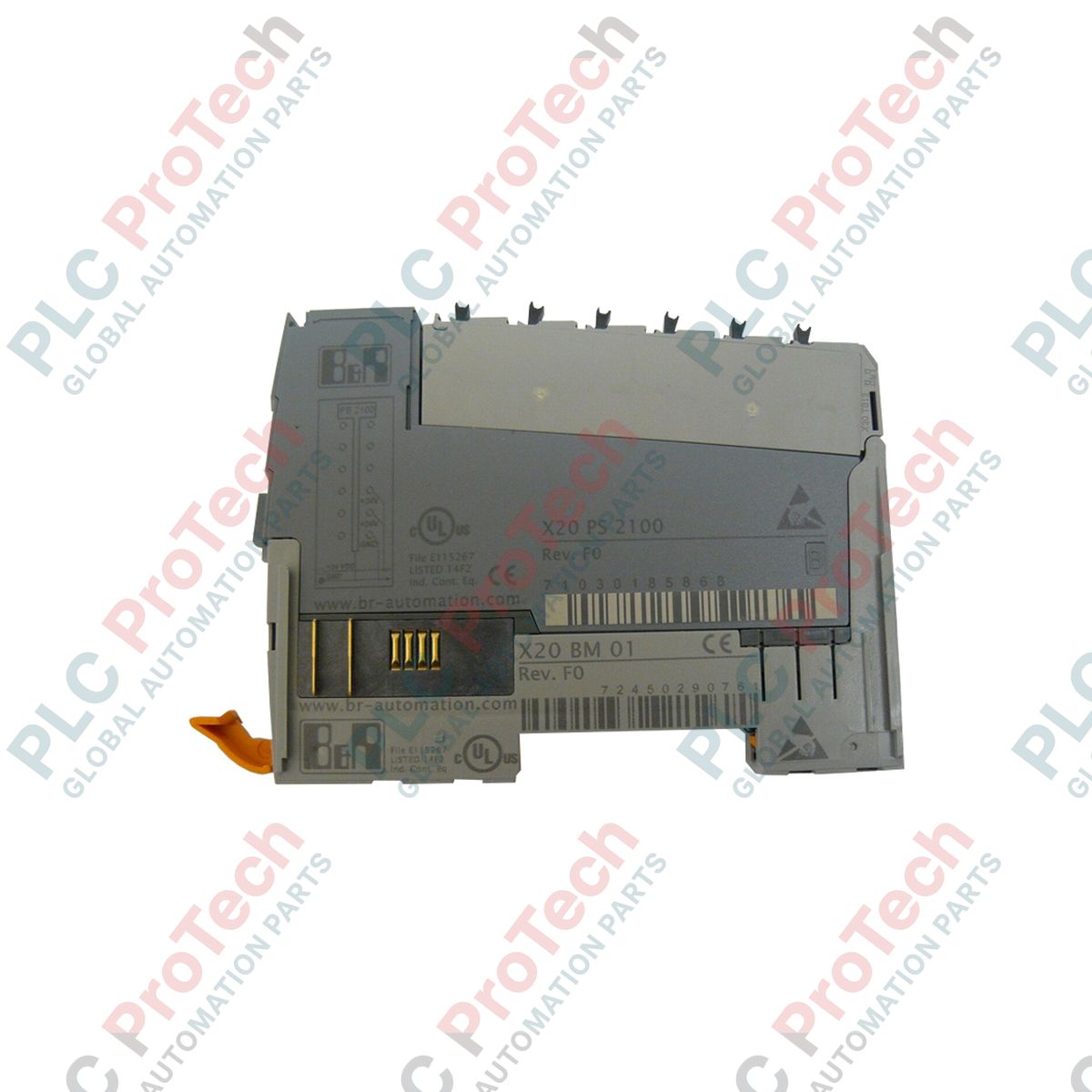

 X20PS2100 (X20PS2100) là mô-đun nguồn hiệu suất cao được thiết kế cho hệ thống I/O B&R X20, đặc biệt được chế tạo để cung cấp nguồn I/O nội bộ ổn định cho các mô-đun phía sau. Trong các kiến trúc tự động hóa quy mô lớn—chẳng hạn như trong dây chuyền lắp ráp ô tô, giám sát nhà máy điện và xử lý hóa chất—nhu cầu công suất tích lũy của nhiều lát I/O có thể vượt quá khả năng của một bộ điều khiển bus duy nhất.  X20PS2100 hoạt động như một bộ tăng cường nguồn, đưa điện áp 24 VDC mới vào bus I/O nội bộ nhằm bảo đảm tính toàn vẹn tín hiệu ổn định và ngăn ngừa sụt áp trên các cấu hình backplane mở rộng. Thiết kế nhỏ gọn, dạng mô-đun của thiết bị tích hợp liền mạch vào mọi trạm X20, cung cấp khả năng quản lý nguồn cục bộ và nâng cao độ tin cậy của hệ thống.

Cấu hình kỹ thuật

Phần cứng  X20PS2100 được thiết kế cho đầu vào danh định 24 VDC với dải dung sai rộng từ -15% đến +20%, cho phép vận hành tin cậy ngay cả khi đường nguồn DC chính dao động. Thiết bị được trang bị các đèn LED trạng thái chuyên dụng, cung cấp phản hồi theo thời gian thực về trạng thái vận hành và tình trạng tổng thể của mô-đun, hỗ trợ chẩn đoán sự cố nhanh chóng. Mô-đun chỉ được sử dụng để cấp nguồn cho bus I/O nội bộ (phía trường) và tích hợp cơ chế bảo vệ cấp phần cứng nhằm bảo vệ các lát điện tử được kết nối. Để bảo đảm an toàn hệ thống, mô-đun yêu cầu cầu chì chậm 10 A bên ngoài để bảo vệ chống tình trạng quá dòng trên đường cấp nguồn.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Khi nào cần bổ sung X20PS2100 vào trạm I/O?

Bạn nên bổ sung X20PS2100 khi tổng công suất tiêu thụ của các mô-đun I/O được kết nối vượt quá khả năng cấp nguồn của bộ điều khiển bus hoặc mô-đun nguồn trước đó. Tình huống này thường xảy ra tại các trạm có nhiều mô-đun tiêu thụ dòng cao, chẳng hạn như rơ-le, cuộn dây điện từ hoặc đầu ra analog mật độ cao.

Mô-đun này có cấp nguồn cho bus X2X Link (Logic) không?

Không. X20PS2100 được thiết kế riêng để cấp nguồn cho I/O nội bộ (phía trường). Nguồn logic cho truyền thông bus được xử lý bởi bộ điều khiển bus hoặc các mô-đun nguồn chuyên dụng dành cho X2X Link.

Có thể sử dụng cầu chì tác động nhanh thay cho cầu chì chậm không?

Khuyến nghị mạnh mẽ sử dụng cầu chì chậm 10 A như đã quy định. Các mô-đun nguồn thường phát sinh dòng khởi động ngắn hạn khi bật nguồn; cầu chì tác động nhanh có thể bị ngắt quá sớm, gây gián đoạn hệ thống không cần thiết.

Đèn LED trạng thái hỗ trợ bảo trì như thế nào?

Các đèn LED cung cấp xác nhận trực quan ngay lập tức rằng mô-đun đang nhận nguồn và nguồn bus nội bộ đang hoạt động. Nếu đèn LED "Tình trạng mô-đun" báo lỗi, kỹ thuật viên có thể nhanh chóng phân biệt sự cố nguồn với lỗi truyền thông hoặc lỗi I/O.

Hướng dẫn kỹ thuật & lắp đặt

• Cách ly phân đoạn bus: Khi lắp X20PS2100 vào giá I/O, thiết bị thực tế sẽ bắt đầu một "phân đoạn nguồn" mới. Hãy bảo đảm các mô-đun phía sau X20PS2100 tương thích với điện áp được đưa vào và tổng dòng tiêu thụ của phân đoạn đó không vượt quá công suất đầu ra định mức của mô-đun.

• Đấu dây và nối đất: Sử dụng dây dẫn 24 VDC chất lượng cao với tiết diện phù hợp cho mạch 10 A. Để giảm thiểu nhiễu điện từ (EMI) trên bus I/O, hãy bảo đảm cáp nguồn được đi cách xa các đường điện xoay chiều điện áp cao và thanh nối đất của hệ thống X20 được liên kết đúng cách với điểm nối đất trung tâm của tủ.

• Đ considerations về nhiệt: Mặc dù X20PS2100 là bộ điều chỉnh chuyển mạch có hiệu suất cao, thiết bị vẫn sinh nhiệt khi hoạt động ở công suất tối đa. Duy trì cách lắp đặt X20 theo phương thẳng đứng tiêu chuẩn để cho phép đối lưu tự nhiên. Tránh đặt thiết bị ngay cạnh các linh kiện sinh nhiều nhiệt như bộ truyền động servo hoặc máy biến áp lớn.
