ترشيح إشارات PLC المشوشة دون إخفاء الأعطال الحقيقية
يمكن لفلترة المدخلات أن تُثبّت بيانات وحدة التحكم المنطقية القابلة للبرمجة (PLC)، لكن التنعيم المفرط يؤخر الإنذارات ويحجب تغيّرات العملية. تعرّف على كيفية تش...
يمكن للترشيح تحويل دخل PLC المشوش إلى قيمة هندسية مستقرة. لكنه قد يؤخر أيضًا إنذارًا حقيقيًا أو يخفي مشكلة ميكانيكية.
يبدأ النهج الصحيح من مصدر الاضطراب. لا ينبغي أن يصبح البرنامج غطاءً دائمًا لسوء التوصيل أو استخدام مستشعرات غير مناسبة أو التركيب غير الصحيح.
حدد أولًا ما إذا كان التغير ناتجًا عن العملية أو المستشعر أو التوصيلات أو تحويل الدخل.
افصل حركة العملية عن الضوضاء الكهربائية
تتبّع الدخل الخام بأسرع معدل تحديث عملي. قارنه بجهاز قياس مرجعي، وراقب حالة الآلة عند ظهور التغير.
تشير الضوضاء المتزامنة مع محرك أو موصل أو سخان أو ملف لولبي إلى اقتران كهرومغناطيسي. أما التذبذب البطيء فقد يعكس ديناميكيات فعلية للعملية أو سوء موضع المستشعر أو التفاعل بين حلقات التحكم.
تحقق من نطاق جهاز الإرسال، وجهد التغذية، وطريقة التأريض، وإنهاء التدريع، ومسار الموصلات، وحالة أطراف التوصيل، وإعداد وحدة الدخل قبل إضافة أي مرشح.

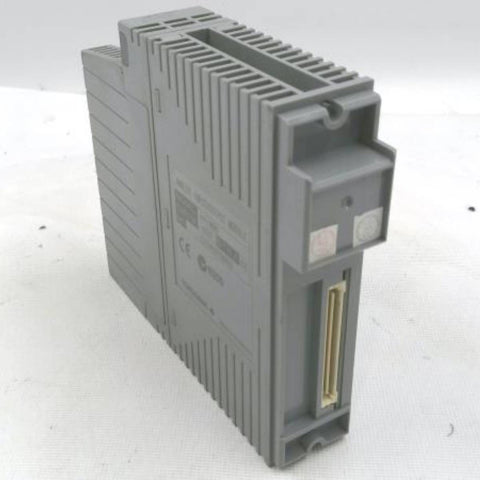

المرشحات التناظرية توازن بين الاستجابة والاستقرار
قد توفر الوحدات التناظرية التكامل أو ترشيح الحز أو التنعيم الرقمي. تشير وثائق Rockwell Automation إلى أن المرشحات الرقمية تعمل على تنعيم عابرات ضوضاء الدخل. كما توضح إرشاداتها الخاصة بمرشح الحز الموازنة بين السرعة والرفض.
يخفف مرشح الحز ترددًا محددًا وتوافقياته. وقد يكون مفيدًا للتداخل الناتج عن تردد الشبكة، لكن الإعداد المحدد قد يحد من أسرع معدل أخذ عينات يمكن تحقيقه.
ينبغي اختيار ترشيح الوحدة مع مراعاة كل من طيف الضوضاء واستجابة العملية المطلوبة.
المتوسطات المتحركة مفهومة لكنها تسبب تأخيرًا
يستبدل المتوسط المتحرك القيمة الحالية بمتوسط نافذة ثابتة من العينات. وهو يقلل التغير العشوائي ويسهل تدقيقه.
يزداد التأخير مع عدد العينات وفاصل أخذ العينات. فنافذة من 20 عينة تُجمع كل 100 مللي ثانية تمثل ثانيتين من البيانات السابقة.
قد يكون ذلك مقبولًا لدرجة حرارة خزان، لكنه قد يكون غير مقبول لحماية الضغط أو التحكم في الحركة أو الكشف السريع عن المواد.
يستخدم المرشح الأسي القيمة المرشحة السابقة والعينة الأحدث. وهو يحتاج إلى قدر قليل من الذاكرة، لكن يجب توثيق معامله بطريقة يفهمها المشغلون.
تحتاج المداخل الرقمية إلى تأهيل الحالة
يمكن أن ينتج عن ارتداد نقاط التلامس والاهتزاز والانعكاسات وسوء هندسة الهدف والجهد المستحث انتقالات قصيرة. توفر عائلات PLC عديدة مرشحات قابلة للتهيئة للمداخل الرقمية لهذا الغرض.
يمكن لإزالة الارتداد برمجيًا أن تشترط بقاء الدخل في حالة التشغيل مدةً دنيا قبل ضبط حالة داخلية. كما يمكن لتأخير إيقاف منفصل أن يمنع حالات الانقطاع القصيرة من مسح تلك الحالة.
ينبغي لمنطق إزالة الارتداد أن يؤهل الإشارة دون كبت أقصر حدث صالح.
لا تطبق مؤقت إزالة الارتداد بشكل أعمى على نبضات المشفر أو إجماليات التدفق أو مداخل السلامة أو العد عالي السرعة. فقد تحتاج هذه الإشارات إلى أجهزة مخصصة وتوقيت مُعتمد.
اختر زمن الترشيح وفقًا للتطبيق
حدد أقصر حدث صالح، وأطول تأخير كشف مقبول، والمدة المعتادة للضوضاء. يجب أن يرفض المرشح الاضطراب مع الحفاظ على الحدث الصالح.
بالنسبة إلى قناة تناظرية، أجرِ اختبار خطوة عندما يكون ذلك آمنًا. سجّل الإشارتين الخام والمرشحة، ثم قِس زمن الصعود وزمن الاستقرار وخطأ الذروة.
بالنسبة إلى قناة رقمية، اختبر نبضات ضوضاء قصيرة، وأقصر نبضة صالحة، وحالتي التشغيل والإيقاف المستمرتين، والاستعادة بعد تعطل المستشعر.
تتوفر منصات وحدات التحكم والإدخال والإخراج لهذه التطبيقات ضمن أنظمة PLC وPAC. ويمكن مراجعة تصور الإشارات وواجهات المشغل ضمن HMI والحوسبة الصناعية.
احتفظ بالبيانات الخام لاستكشاف الأعطال
عندما تسمح الذاكرة، اعرض القيمتين الخام والمرشحة. يحتاج المشغلون إلى القيمة المستقرة، بينما تحتاج فرق الصيانة إلى دليل على الاضطراب.
أضف تشخيصات للانحراف المفرط، والإشارات المتجمدة، والقيم الخارجة عن النطاق، وتشبع المرشح. فالرقم المستقر ليس بالضرورة قياسًا سليمًا.
خزّن ثوابت المرشح كقيم تهيئة خاضعة للتحكم. وسجّل من غيّرها، وسبب التغيير، والاختبار الذي أكد النتيجة.
رأي المؤلف: أفضل مرشح هو أصغر مرشح يرفض اضطرابًا معروفًا. إذا تعذر تبرير ثابت الزمن بالاستناد إلى حدث حقيقي، فمن المحتمل أنه يخفي عدم اليقين بدلًا من حله.
