بروتوكول Modbus في شبكات المصانع: الإطارات والسجلات وحدود التصميم

من السهل التعرّف على Modbus، ومن السهل على نحو مفاجئ إساءة استخدامه. فقد انتقل البروتوكول من الوصلات التسلسلية متعددة الإسقاط إلى شبكة Ethernet مُبدَّلة، من دون التخلي عن نموذجه المدمج القائم على الطلب والاستجابة. وتجعل هذه الاستمرارية البروتوكول مفيدًا في المنشآت القائمة، لكن عبارة «يدعم Modbus» لا تقول تقريبًا شيئًا عن مدى قدرة جهازين على تبادل بيانات عمليات موثوقة.

يتطلب التكامل العامل عقدًا واضحًا يشمل: وسيلة النقل، وهوية الوحدة، ورموز الوظائف، واصطلاح العناوين، ونوع البيانات، وعامل التحجيم، وترتيب البايتات والكلمات، وفترة الاستطلاع، والمهلة، والاستجابة عند الفشل. وينبغي أن يثبت التشغيل التجريبي هذا العقد باستخدام قيم معروفة وأعطال مضبوطة قبل السماح للبيانات بتشغيل الإنذارات أو دوائر التعشيق أو الأوامر.

ينقل البروتوكول الطلبات والاستجابات؛ أما المواصفة الهندسية فتعطي كل بت وسجل معناه في العملية.

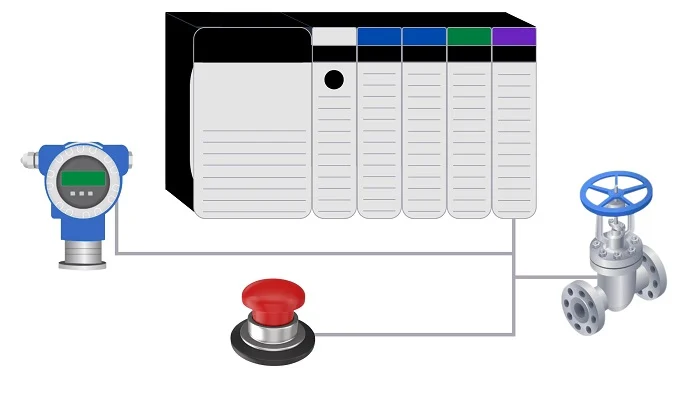

افصل نموذج البيانات عن وسيلة النقل

يعرض Modbus أربعة أنواع مألوفة من الكيانات: الملفات، والمدخلات المنفصلة، وسجلات الإدخال، وسجلات الاحتفاظ. يحتوي النوعان الأولان على حالات أحادية البت، بينما تحتوي السجلات على قيم من 16 بت. وتحدد رموز الوظائف العملية المطلوبة. وقد لا يدعم الجهاز سوى جزء من هذا النموذج، كما يتحدد السلوك القابل للكتابة بكل من الوظيفة وتنفيذ الشركة المصنّعة.

يضع Modbus RTU وحدة بيانات البروتوكول داخل إطار تسلسلي يتضمن عنوان العبد وفحص التكرار الدوري. ويعتمد المستقبل أيضًا على التوقيت بين المحارف وبين الإطارات للتعرف على اكتمال الرسالة. أما Modbus TCP فينقل وحدة بيانات البروتوكول عبر TCP ويضيف ترويسة MBAP التي تحتوي على معرّف المعاملة، ومعرّف البروتوكول، والطول، ومعرّف الوحدة. ويتيح معرّف المعاملة للعميل ربط الاستجابة بالطلب الصحيح؛ ويكتسب معرّف الوحدة أهمية خاصة عندما تقوم بوابة TCP بتوجيه طلب إلى جهاز تسلسلي.

تُعد مواصفات منظمة Modbus نقطة البداية المعتمدة، وتشمل بروتوكول التطبيق، ودليل الخط التسلسلي، ودليل مراسلات TCP. وتظل أدلة الأجهزة ضرورية لأن المعيار لا يحدد معنى سجلات العمليات الخاصة بالشركة المصنّعة أو تحجيمها.

وحّد تمثيل العناوين والبيانات

تبدأ العديد من أعطال التشغيل التجريبي بالترميز لا بالتوصيلات. فقد يسمي الدليل أول سجل احتفاظ 40001، بينما تحتوي الرسالة على إزاحة تساوي صفرًا. وتتوقع بعض المشغلات رقم المرجع، بينما تتوقع أخرى الإزاحة الخام وتضيف نوع الكيان داخليًا. سجّل كلًا من ترميز الدليل وإزاحة الطلب الفعلية في وثيقة الواجهة. ثم اقرأ قيمة يمكن التحقق منها بصورة مستقلة.

يمتلك السجل ذو 16 بت تسلسل بايتات محددًا على السلك، لكن الأعداد الصحيحة ذات 32 بت والقيم العائمة تشغل سجلين. وقد تضع الشركات المصنّعة الكلمة العليا أو الدنيا أولًا. كما يسبب تفسير القيمة كموقعة أو غير موقعة نمطًا آخر من الأعطال. لا تختر إعداد التبديل لأن الرقم «يبدو معقولًا». أدخل أو راقب قيمتين معروفتين على الأقل، بما في ذلك قيمة تكشف الإشارة والتحجيم، وسجّل التمثيل الذي تم التحقق منه.

ينبغي أن يكون التحجيم جزءًا من العقد نفسه. فقد يكون الضغط عددًا صحيحًا بأعشار الوحدة، أو قيمة هندسية بتنسيق IEEE-754، أو نسبة مئوية من النطاق المهيأ. حدّد النطاق الصالح، وسلوك القيم الخارجة عن النطاق، وما إذا كان رمز خام خاص يعني تعطل الحساس. فالقيمة المعقولة ذات التحجيم الخاطئ تمثل خللًا في جودة البيانات، حتى عندما تكون الاتصالات سليمة.

يشترك RTU وTCP في دلالات رموز الوظائف، لكن تأطيرهما وتوقيتهما وحدود تشخيصهما مختلفة.

أنشئ ميزانية استطلاع واقعية

بالنسبة إلى مقطع RS-485، احسب الدورة استنادًا إلى معدل البود، وطول الطلب والاستجابة، وتأخر استجابة الجهاز، والفواصل الصامتة المطلوبة، وعدد العقد، والمهلة، وسياسة إعادة المحاولة. اجمع السجلات المتجاورة عندما لا يؤدي ذلك إلى تجاوز نطاق عناوين غير مدعوم. استطلع قيم التحكم سريعة التغير بوتيرة أعلى من درجات الحرارة أو مجاميع الطاقة أو سجلات الإعداد. فاستطلاع كل شيء بسرعة يستهلك هامش التعافي من دون تحسين العملية.

يزيل Modbus TCP حدود معدل البود التسلسلي، لكنه لا يزيل حدود الجهاز أو البوابة. إذ تنقل البوابة الحركة بالتتابع إلى الناقل المتصل بها. وقد ينشئ عدة عملاء عبر Ethernet طابورًا، كما أن مهلة العميل الأقصر من أسوأ زمن للطابور تؤدي إلى إعادات محاولة تزيد الازدحام. عيّن مالكًا واحدًا للاستطلاع حيثما كان ذلك عمليًا، وحدد المعاملات المتزامنة بما يتوافق مع ما توثقه الخوادم، وراقب زمن الاستجابة إلى جانب حالات انتهاء المهلة الصريحة.

ينبغي أن يراعي اختيار الأجهزة رموز الوظائف المدعومة، والحد الأقصى لعدد السجلات في الطلب، وسلوك الاتصال والجلسة، وإمكانية رؤية طابور البوابة، وعدادات التشخيص. ويمكن مراجعة وحدات التحكم المناسبة في مجموعة أنظمة PLC وPAC، بينما تنتمي البوابات والمبدلات ومكونات الواجهة إلى بنية اتصالات وشبكات مدروسة.

اجعل من المستحيل الخلط بين البيانات القديمة والبيانات السليمة

يجب أن يحدّثَِِّت القراءة الناجحة القيمة وحالة الجودة معًا. خزّن الطابع الزمني لآخر نجاح، وعدد حالات الفشل المتتالية، ورمز الاستثناء، وحالة الاتصال. طبّق حدًا لعمر البيانات مناسبًا للعملية. وعند تجاوزه، علّم القيمة بأنها قديمة بدلًا من الاحتفاظ برقم يبدو صالحًا إلى أجل غير مسمى.

توفر استجابات الاستثناء أدلة مفيدة؛ فهي تميز بين وظيفة غير مدعومة، أو عنوان غير قانوني، أو قيمة غير قانونية، أو فشل من جهة الجهاز، وبين غياب الاستجابة. سجّلها من دون إنشاء عاصفة إعادة محاولات غير مسيطر عليها. وينبغي أن يتضمن مسار الكتابة أيضًا مالكًا محددًا، والتحقق من النطاق، وتفويض الأوامر، وعند اقتضاء العملية، قراءةً عكسية أو مصافحة بين الأمر والحالة. لا تفترض أبدًا أن نجاح استجابة البروتوكول يثبت حدوث الإجراء الفعلي.

شخّص بدءًا من الطبقة الفيزيائية إلى الأعلى

على الشبكات التسلسلية

تحقق من طوبولوجيا السلسلة المتتابعة، وإنهاء الخط عند الطرفين الفيزيائيين، وانحياز مضبوط، واتساق القطبية، وممارسات التأريض والمرجع والدرع المناسبة للموقع، والفصل عن موصلات التبديل عالية الطاقة. قِس الحركة أو التقطها عند نقطة معروفة. تشير أخطاء CRC إلى الضوضاء أو الانعكاسات أو مشكلات التأريض أو التأطير؛ أما الطلبات السليمة من دون استجابة فتشير إلى العنوان أو معدل البود أو التكافؤ أو حالة الجهاز أو التوقيت.

على شبكات Ethernet

تحقق من العنونة، وأحداث عناوين IP المكررة، وأخطاء منافذ المبدل، وتغيرات الوصلة، وتبدل الاتصالات، وحمل البوابة. ويمكن لالتقاط الحزم أن يوضح ما إذا كان التأخير قبل الطلب أو داخل الخادم أو خلف البوابة. تأكد من بقاء معرّفات المعاملات والاستجابات مقترنة عند وجود أكثر من طلب قيد التنفيذ.

شغّل حالات الفشل تجريبيًا

ينبغي أن يتضمن اختبار القبول قيمة دنيا وعليا معروفتين، وقيمة موقعة أو عائمة، وجهازًا مفصولًا، وعنوانًا غير قانوني، واستجابة متأخرة، وإعادة تشغيل البوابة، والتعافي بعد عودة الاتصالات. تحقق من الإنذارات، ومعالجة البيانات القديمة، ومنع الأوامر، وحدود إعادة المحاولة، وشاشة المشغل. وسجّل خريطة السجلات النهائية، وإعدادات المشغل، ومجموعات الاستطلاع، ومبررات المهلات مع نسخة النظام الاحتياطية.

يظل Modbus خيارًا موثوقًا للعدادات، والمحركات، ووحدات الإدخال والإخراج البعيدة، والمعدات البيئية، والتكامل مع الأنظمة القديمة عندما تكون الملكية والدلالات واضحة. ويكون أقل ملاءمة عندما يتطلب التطبيق وصفًا ذاتيًا غنيًا، أو نشرًا قائمًا على الأحداث، أو حركة منسقة، أو أمانًا مدمجًا في بروتوكول التطبيق. وتكمن قوته في الشفافية: إذ يستطيع المهندسون فحص كل تبادل. ولا تتحول هذه القوة إلى موثوقية إلا عندما تكون بيانات العقد المحيطة وحالات فشله مرئية بالقدر نفسه.
