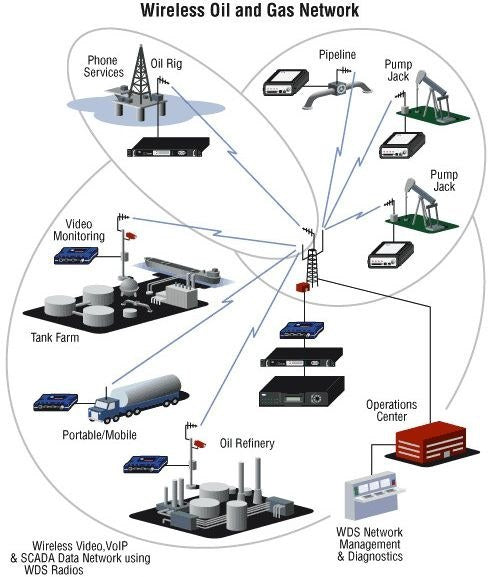

يجب على متحكمي Allen-Bradley يفصل بينهما نحو خمسة أميال قانونية من حرم خط الأنابيب تبادل بيانات القياس الخاصة بكشف التسرب بدقة زمنية في حدود عشرات الميلي ثواني. ولا تستطيع شبكة إيثرنت VSAT مشتركة تنقل أيضًا SCADA والفيديو والصوت وحركة الطاقم توفير هذه الحتمية: فزمن انتقال GEO وحده يبلغ مئات الميلي ثواني، كما يضيف التنازع وخفوت المطر تذبذبًا لا تتحمله EtherNet/IP من الفئة Class 1 ولا المراسلة من الفئة Class 3 المستقصاة بإحكام. وغالبًا ما يُرفض استخدام الألياف بسبب تكلفة حق المرور. والحل الهندسي هو وصلة IP لاسلكية صناعية مخصصة يمكن لزوج PLC التعامل معها كما لو كانت مقطعًا نحاسيًا أو من الألياف.

امتلك الطيف ومسار الترددات اللاسلكية. لا تشارك حركة CIP الخاصة بكشف التسرب مع عرض النطاق المخصص لخدمات الطاقم على مركز أقمار صناعية.

لماذا تفشل شبكة إيثرنت الفضائية المشتركة

• يؤدي تنازع عرض النطاق إلى انهيار TCP عند حدوث فقدان؛ ولا تستطيع حركة Class 1 المدفوعة بواسطة RPI استيعاب التذبذب.
• يؤدي زمن الانتقال في اتجاه واحد عبر GEO، والبالغ تقريبًا 250–280 ميلي ثانية، إضافةً إلى الانتظار في المركز، إلى دفع الرحلات ذهابًا وإيابًا بانتظام إلى ما يتجاوز ثانية واحدة.
• يؤدي خفوت المطر في نطاقي Ku/Ka على امتداد خلايا العواصف إلى انقطاع المسار تحديدًا عندما تحتاج خوارزميات كشف التسرب إلى الاستمرارية.

تحد وصلة راديوية صناعية من نقطة إلى نقطة زمن الانتقال في اتجاه واحد ليقتصر على زمن الانتشار في الفضاء الحر مضافًا إليه زمن التخزين وإعادة التوجيه في الراديو، وعادةً ما يكون أقل من خمس ميلي ثوانٍ على مسافة خمسة أميال.

عائلات التقنيات

على مسافة خمسة أميال مع خط رؤية واضح، تختار المنشآت عادةً أجهزة راديو SCADA بتردد 900 MHz للمرونة، أو جسور PtP بتردد 5 GHz عندما تتشارك رسومات HMI وتدفق الكاميرات المسار. يوفّر تردد 900 MHz معدلًا يتراوح تقريبًا من 100 kbps إلى بضعة Mbps من عنوان IP القابل للاستخدام وفق قواعد القفز الترددي لدى FCC، وهو كافٍ لاستقصاء التسربات، لكنه غير مناسب للفيديو. توفّر جسور 5 GHz عشرات إلى مئات Mbps، لكنها تتطلب خلوصًا أنظف لمنطقة فريسنل.

هندسة مسار الترددات اللاسلكية

لا يكفي وجود خط رؤية عبر المناظير. حافظ على خلو ما لا يقل عن 60% (ويُفضَّل 80%) من منطقة فريسنل الأولى. يتناسب نصف قطر فريسنل عند نقطة المنتصف طرديًا مع طول المسار وعكسيًا مع التردد:

r_mid ≈ 17.32 × sqrt(d_km / (4 × f_GHz))
أمثلة لمسافة 5 أميال (8 كم):
  900 MHz → نصف قطر ~26 م (~15.5 م عند وضوح 60%)
  5.8 GHz → نصف قطر ~10 م (~6 م عند وضوح 60%)

أنشئ ميزانية الوصلة بالصيغة: قدرة TX + مكاسب الهوائي − FSPL − خسائر خط التغذية/الموصلات، ثم اشترط هامش تلاشي قدره 10–20 dB لمواجهة الثلوج وتكوّن الجليد. ثبّت الهوائيات فوق خط الأشجار أو الساتر الترابي المعيق؛ ووثّق ارتفاعات الأبراج في مخططات التنفيذ النهائي.

اعتبارات تشغيلية لنطاق 5 GHz

فضّل القنوات غير التابعة لـ DFS حيثما تسمح اللوائح؛ إذ يمكن لعمليات إخلاء DFS أن تقطع CIP لدقائق. تتطلب بروتوكولات airMAX/Mimosa الخاصة أزواجًا متطابقة—فلا تتوقع أن ينضم حاسوب محمول إلى الجسر. وبوصفها أجهزة من الطبقة الثانية، تمرر الجسور الشفافة EtherNet/IP دون تعديل عند عدم وجود NAT بينها.

خطوات تكامل PLC

1. ضع أجهزة الراديو على شبكة VLAN مخصصة أو على مقطع معزول فعليًا لحركة مرور اكتشاف التسرب.
2. عيّن عناوين IP ثابتة لكل من وحدات التحكم ولكلتا واجهتي إدارة الراديو.
3. تحقق من RTT لاختبار ping ومن رسائل CIP MSG المستمرة أو اتصالات المنتج/المستهلك لعدة ساعات عبر تغيرات الطقس.
4. اضبط قيم RPI ومعدلات MSG بما يتوافق مع معدل النقل المقاس، لا مع افتراضات شبكة Ethernet المختبرية.
5. أضف علامات نبضات قلب خاضعة للمراقبة بحيث يرفع تلاشي الإشارة اللاسلكية إنذارًا في خط الأنابيب قبل أن تتوقف الخوارزميات عن الرؤية.

اختبار ميزانية الوصلة واختبار التحمل لزمن الاستجابة

أجرِ الاختبار باستخدام محلل طيف أو سجلات RSSI/SNR اللاسلكية، وليس بمجرد نجاح اختبار الاتصال ping. تشمل الأعطال الشائعة حجب منطقة فرينل بسبب تضاريس تبدو وكأنها ضمن خط رؤية شبه مباشر، وانتقالات قنوات DFS، والمبدلات المشتركة التي تعيد التزاحم الشبيه بشبكات VSAT، وعدم كفاية معدل نقل 900 MHz بعد إضافة الفيديو. احتفظ بقطع الغيار اللاسلكية والموصلات وأطقم التأريض مع أصول PLC وPAC البعيدة الأخرى على امتداد خط الأنابيب.
