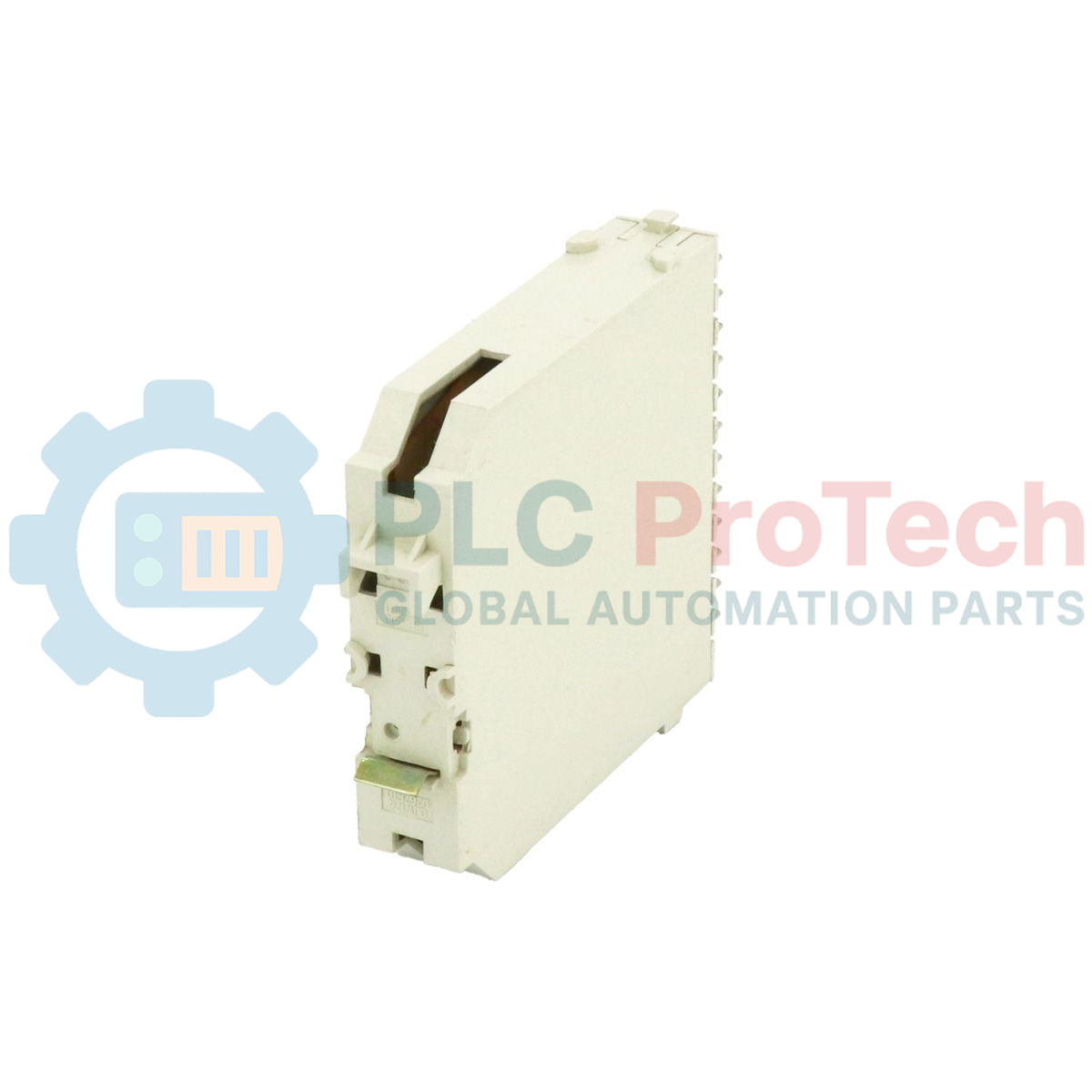

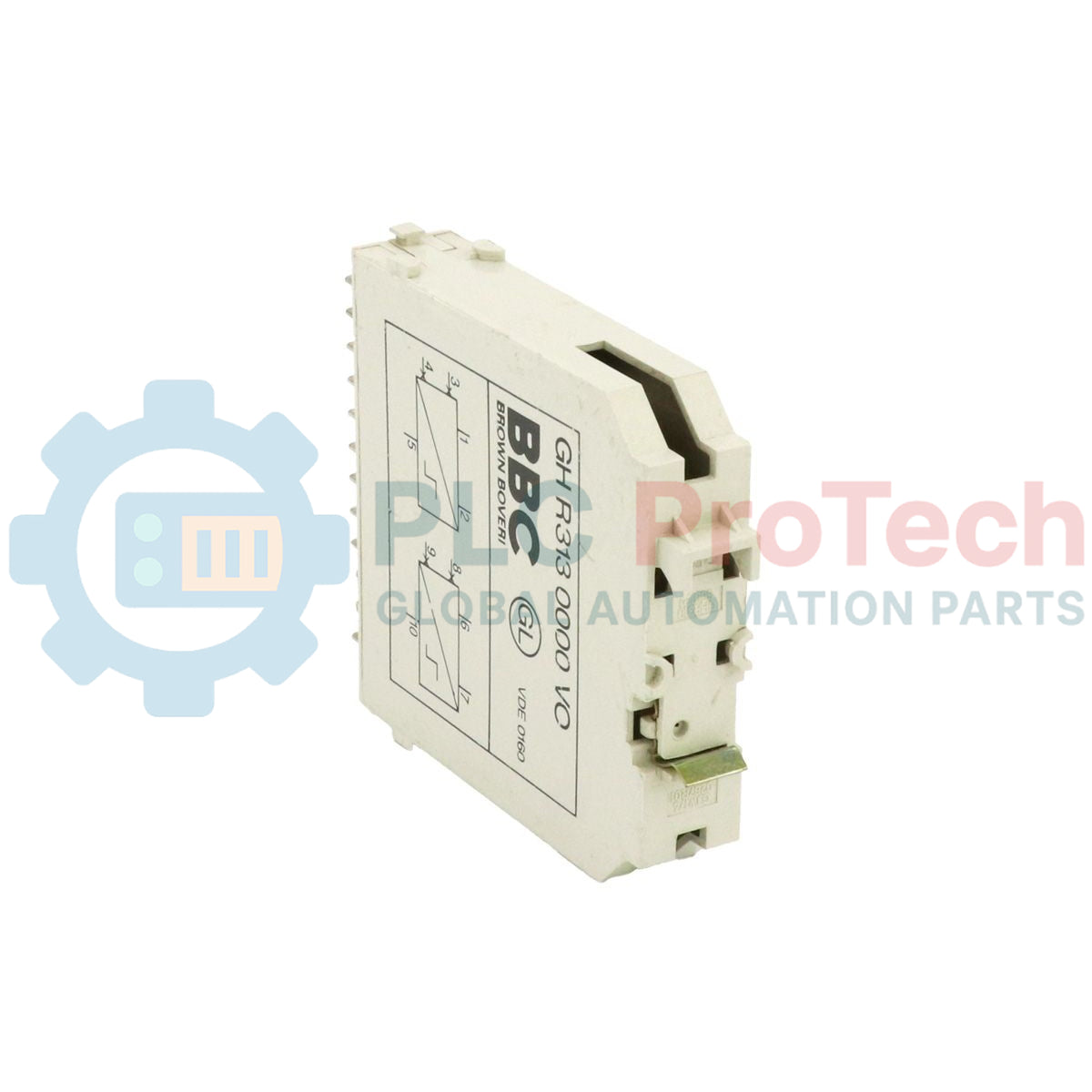

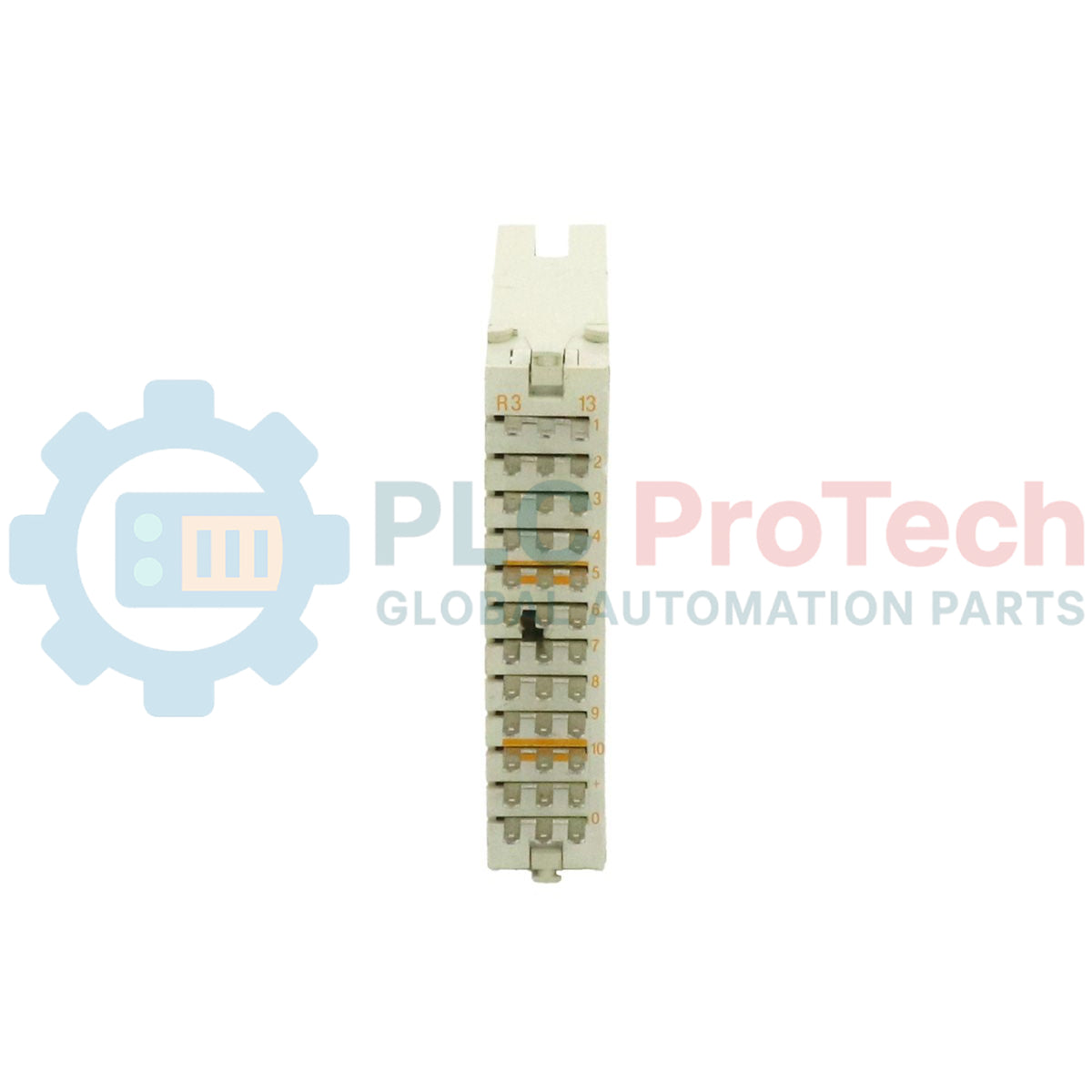

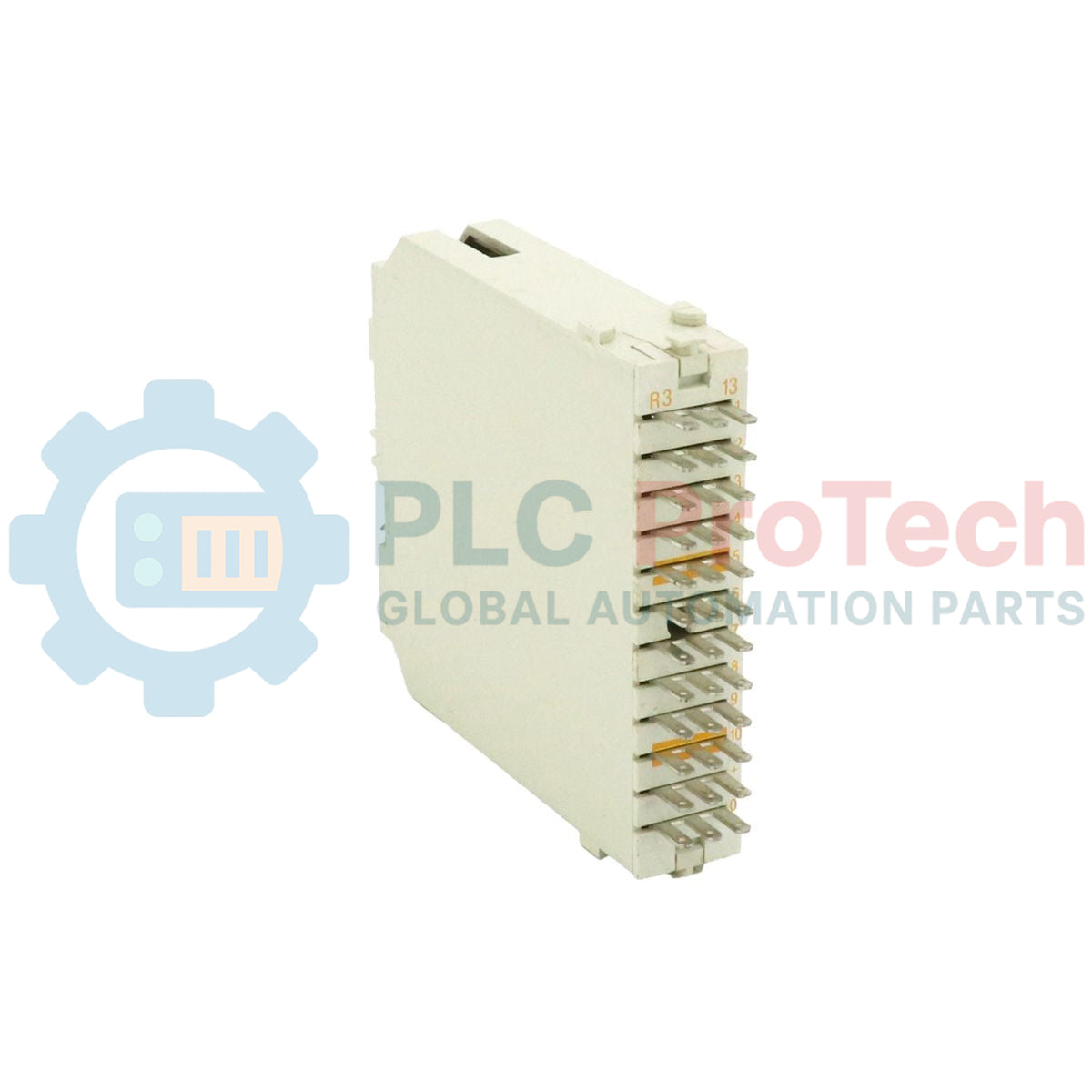

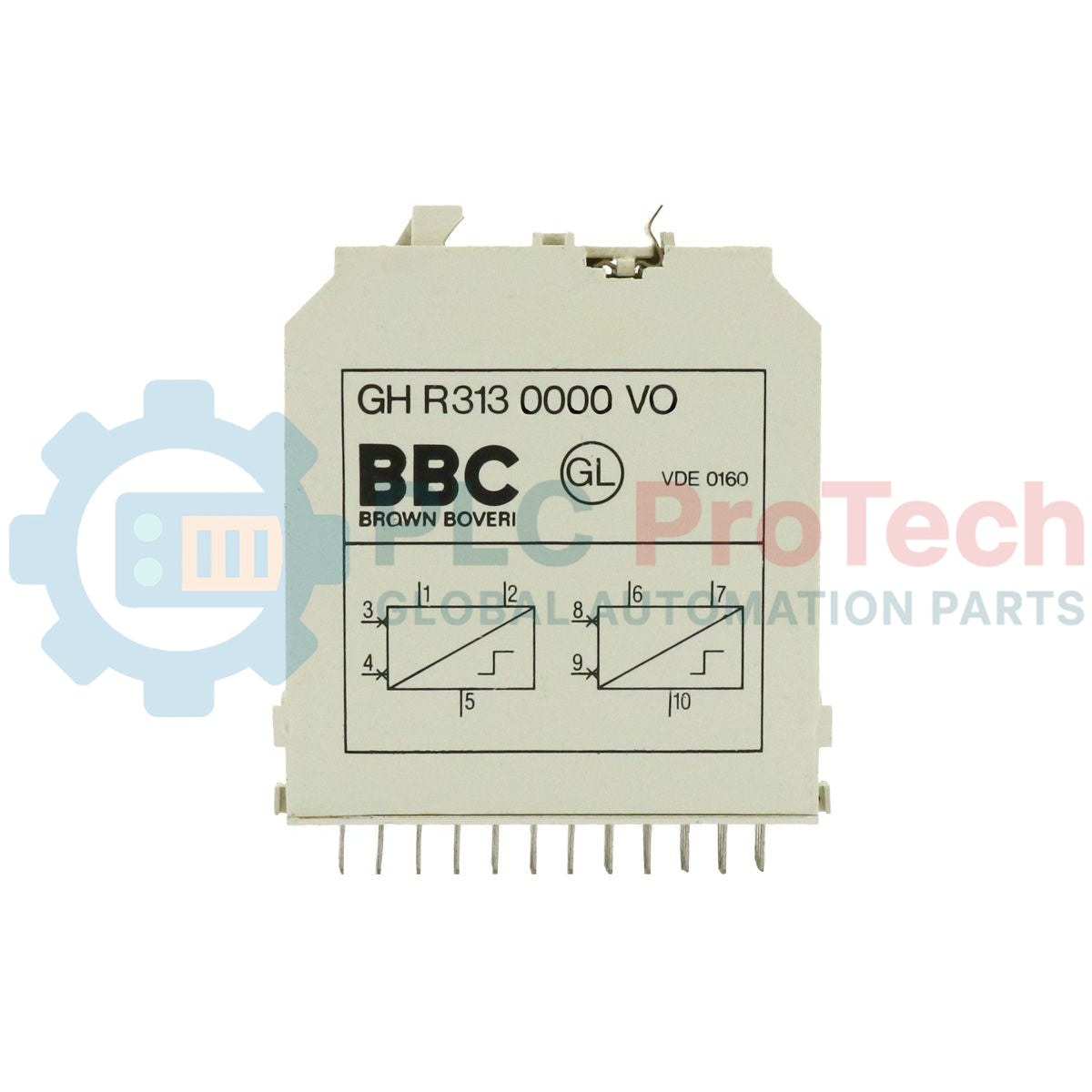

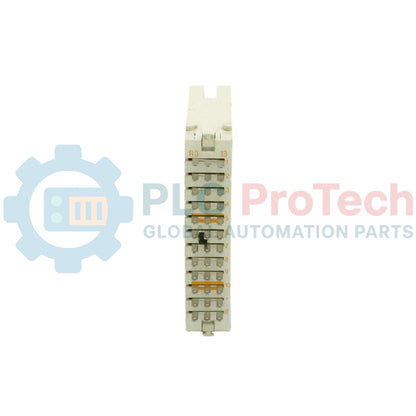

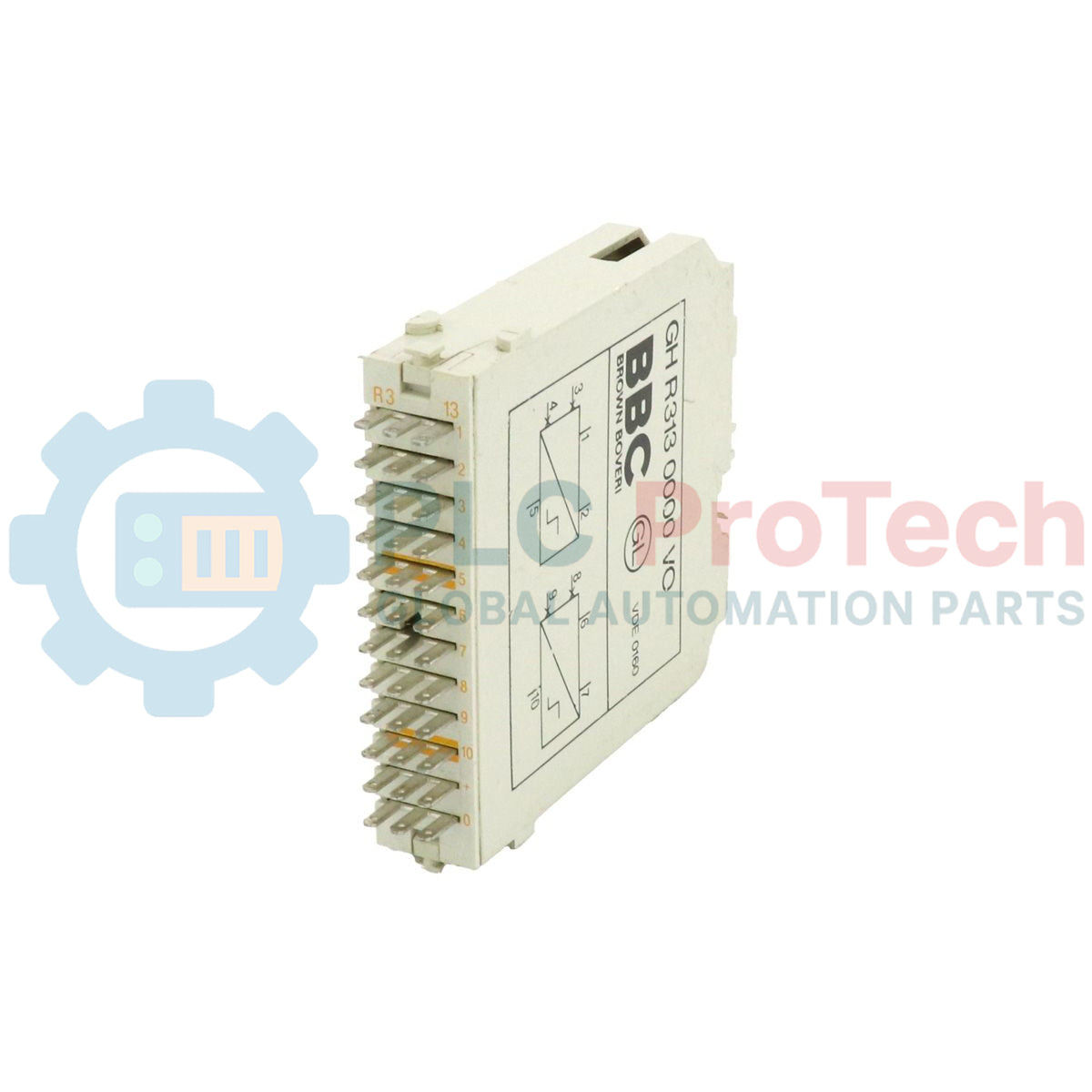

ABB GHR3130000VO (həmçinin GH R313 0000 V0 kimi göstərilir) sənaye avtomatlaşdırması mühitləri üçün hazırlanmış ixtisaslaşmış siqnal qiymətləndirici moduludur. DIN 19234 və NAMUR tövsiyələrinə uyğun elektrik mövqe sensorları ilə birbaşa əlaqə yaratmaq üçün nəzərdə tutulan bu qurğu gücləndiricisiz inisiatorlardan gələn analoq girişləri emal edir və onları etibarlı ikilik çıxış siqnallarına çevirir. Mövqe sensoru və limit aşkarlanması üçün dəqiq kommutasiya hədləri və etibarlı siqnal kondisionerləşdirilməsi tələb edən idarəetmə arxitekturalarına problemsiz inteqrasiya olunur.
Bu kompakt modul bir eni olan mexaniki korpusda yerləşdirilmiş iki gücləndirici blokuna malikdir. Hər kanal inteqrasiya olunmuş cərəyan mənbəyi və giriş cərəyanındakı dəyişiklikləri izləyən kommutasiya gücləndiricisi ilə müstəqil işləyir. Təsdiqlənmiş Zener baryerləri və ya özünüsəciyyələndirən təhlükəsizlik izolyatorları ilə birlikdə istifadə edildikdə qurğu təhlükəli proses sahələrində işləməyi dəstəkləyir və onu kimya, neft-kimya və ümumi diskret istehsal tətbiqləri üçün çevik seçimə çevirir.
| Parametr | Spesifikasiya |
|---|---|
| İstehsalçı | ABB |
| Dəqiq model / hissə nömrəsi | GHR3130000VO (GH R313 0000 V0) |
| Məhsul növü | Siqnal qiymətləndirici modulu |
| Seriya | Procontic |
| Giriş gərginliyi (NAMUR / DIN 19234) | 8,2 V (7,7 V-dan 9,0 V-a qədər) |
| Giriş müqaviməti | 1 kOhm +/- 5 faiz |
| Nominal cərəyan (I1 / I2) | 1,55 mA / 1,75 mA |
| Limit qiymətləri | 1,2 mA / 2,1 mA |
| Kommutasiya histerezisi | 0,2 +/- 0,1 mA |
| Cərəyan sərfi (0 siqnal çıxışı) | 34 mA |
| Cərəyan sərfi (1 siqnal çıxışı) | 48 mA |
| Maksimum kommutasiya tezliyi (açıq klemmələr) | ~2 kHz |
| Maksimum kommutasiya tezliyi (körpülənmiş klemmələr) | ~100 Hz |
| Çıxış yük tutumu | 100 yük |
| Xalis çəki | 130 g |
| Korpusun rəngi | Sarı |
| Mənşə ölkəsi | Almaniya |
| Məmulatın təsviri | Hissə nömrəsi |
|---|---|
| Siqnal qiymətləndirici modulu (əsas qurğu) | GHR3130000VO (GH R313 0000 V0) |
| Yapışqan vərəq | GH R700 1901 R14 |
| Tətbiq sənədi | D GEF 31011 D |
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: GHR3130000VO
Country of origin:Sweden
Product Type: Siqnal qiymətləndiricisi modulları
Barcode: 85389091
Payment: T/T, Western Union
Weight: 130g
Dimensions: 25cm x 12cm x 10cm
Shipping port: Xiamen
Warranty: 12 months
