BECKHOFF BK3150 PROFIBUS Kompakt şin birləşdiricisi

Təsvir

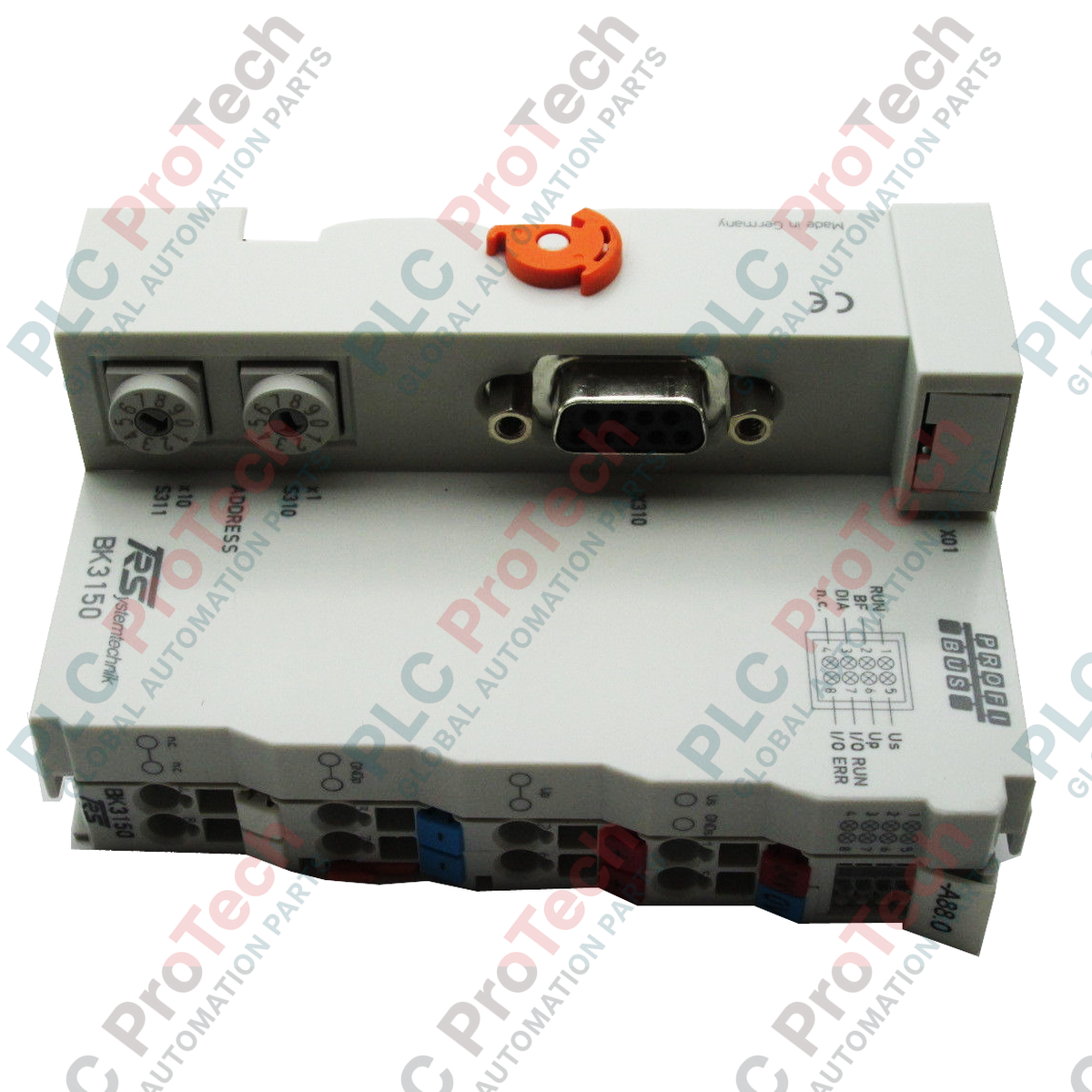

BECKHOFF BK3150 Beckhoff Bus Terminallarını birbaşa PROFIBUS DP şəbəkələrinə inteqrasiya etmək üçün nəzərdə tutulmuş, qiymət baxımından optimallaşdırılmış və yerə qənaət edən PROFIBUS Kompakt Şin Birləşdiricisidir. Mərkəzləşdirilməmiş fieldbus slave kimi işləyən bu kompakt qurğu yüksək sürətli PROFIBUS fieldbus sistemi ilə yerli KL seriyalı və KS seriyalı Bus Terminalları (K-bus) arasında etibarlı körpü yaradır.

Kompakt korpusda yerləşən BECKHOFF BK3150 12 Mbaud-a qədər ötürmə sürətlərini avtomatik aşkarlayır və mövcud sənaye sistemlərinə birbaşa inteqrasiyanı asanlaşdırır. Qurğunun konstruksiyası idarəetmə şkaflarında yerin məhdud olduğu, lakin etibarlı, deterministik və modul I/O rabitəsinin tələb edildiyi tətbiqlər üçün xüsusilə uyğundur.

Funksiyalar

• Səmərəli yer istifadəsi üçün qiymət baxımından optimallaşdırılmış və kompakt korpus dizaynı.
• PROFIBUS DP fieldbus sistemlərinə birbaşa qoşulma.
• Standart konfiqurasiyada 64-ə qədər Bus Terminalını, terminal şini genişləndiricisindən istifadə etməklə isə 255-ə qədər Bus Terminalını dəstəkləyir.
• Maksimum 12 Mbaud-a qədər ötürmə sürətinin avtomatik aşkarlanması.
• Standart D-sub bağlantısından istifadə edən inteqrasiya olunmuş RS485 fiziki interfeysi.
• Standart 35 mm DIN relsindən istifadə edən etibarlı montaj mexanizmi.

Tətbiqlər

• PROFIBUS DP arxitekturasından istifadə edən mərkəzləşdirilməmiş sənaye idarəetmə sistemləri.
• Dəzgahların avtomatlaşdırılması və istehsal xətləri.
• Fiziki məkan məhdudiyyətlərinin ciddi olduğu idarəetmə şkafı qurğuları.
• Paylanmış məlumatların toplanması və rəqəmsal/analoq siqnalların konsentrasiyası.

Texniki xüsusiyyətlər

Bağlantılar / İnterfeyslər

Quraşdırma təlimatları

1. Quraşdırmaya, dəyişikliklərə və ya naqillərin qoşulmasına başlamazdan əvvəl bütün sənaye idarəetmə sisteminin enerjisiz olduğundan əmin olun.
2. BECKHOFF BK3150 qurğusunu EN 60715 standartına uyğun, təmiz və torpaqlanmış 35 mm DIN relsinə möhkəm şəkildə quraşdırın və kilidləyici sürgünün tam oturduğundan əmin olun.
3. Tələb olunan KL/KS seriyalı Bus Terminallarını ardıcıl olaraq DIN relsinə bərkidin, yan-yana sürüşdürərək yan yuva və açar tipli bağlantılar tam kilidlənənədək birləşdiriciyə daxil edin.
4. PROFIBUS şəbəkə kabelini inteqrasiya olunmuş 9 kontaktlı D-sub yuvasına qoşun. Birləşdirici PROFIBUS seqmentinin fiziki uclarından birində yerləşirsə, konnektorda standart aktiv şin sonlandırma rezistorunun işə salındığından əmin olun.
5. 24 V DC nominal qida təchizatını müvafiq qida terminalı kontaktlarına qoşun.
6. Şəbəkəni istismara verməzdən əvvəl xüsusi qovşaq ünvanını fırlanan ünvan açarlarında təyin edin.

Əvəzetmə tövsiyələri

Mövcud PROFIBUS qurğusunda aktiv BECKHOFF BK3150 qurğusunu dəyişdirərkən orijinal birləşdiricini çıxarmazdan əvvəl fırlanan ünvan açarlarının cari parametrlərini sənədləşdirin və qeyd edin. PROFIBUS master kontrolleri tərəfindən düzgün tanınmanı təmin etmək üçün sistemi işə salmazdan əvvəl əvəzedici qurğunun fırlanan açarlarını orijinal parametrlərlə tam eyni şəkildə yenidən konfiqurasiya edin.
