BECKHOFF C9900-E505 düymə genişləndiricisi

Təsvir

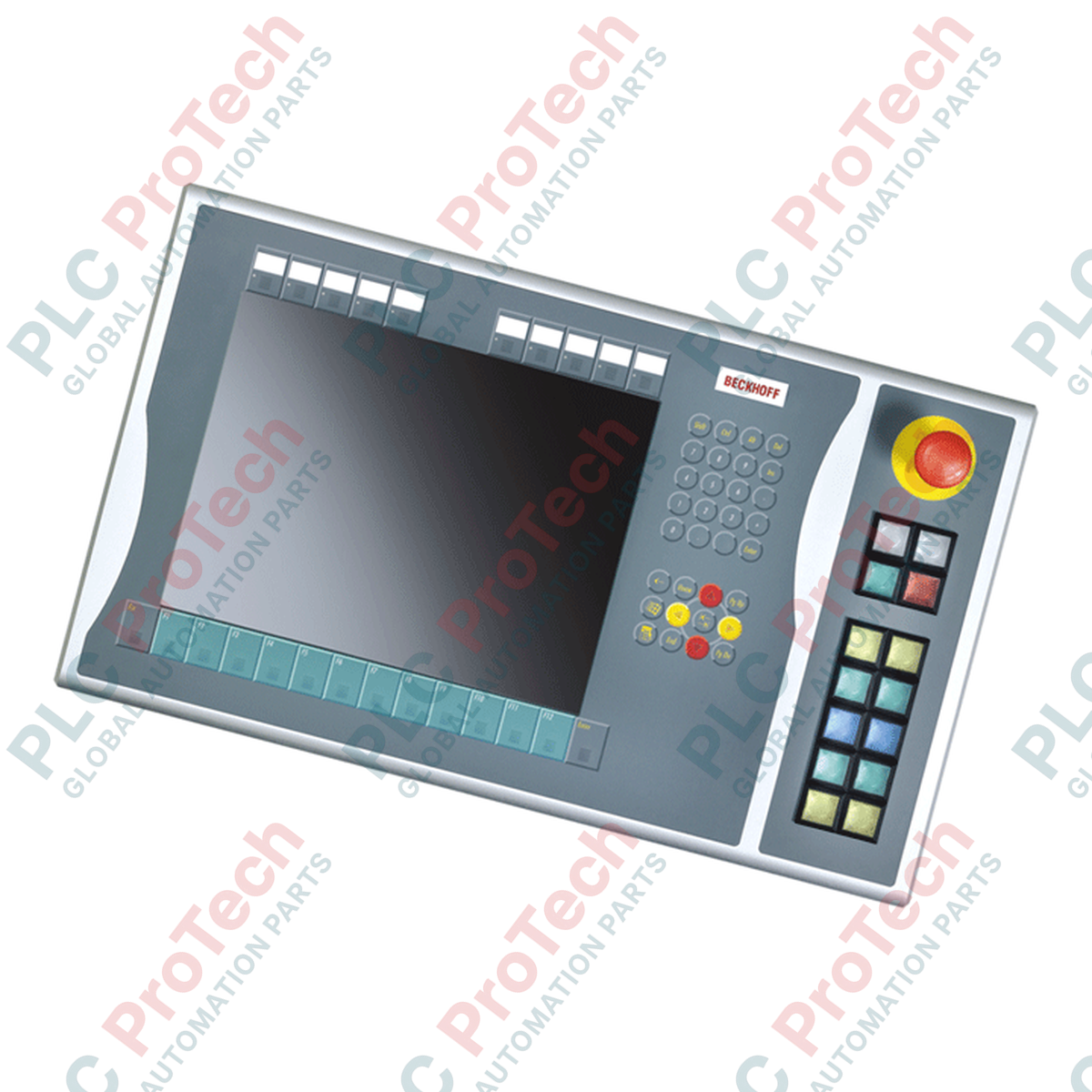

BECKHOFF C9900-E505 klaviaturası olmayan 15 düymlük displeyə malik BECKHOFF CP6xxx və CP7xxx idarəetmə panelləri və panel kompüterləri ilə inteqrasiya üçün nəzərdə tutulmuş xüsusi düyməli genişləndirmə moduludur. Bu operator interfeysi genişləndirməsi sənaye avtomatlaşdırması mühitlərində sensor ekran funksionallığını tamamlamaq üçün fiziki idarəetmə elementləri təqdim edir. Hazırda servis mərhələsində olan qurğu uyğun idarəetmə avadanlığının sağ tərəfinə quraşdırılır və işıqlı düymələrdən, həmçinin ayrıca qəza dayandırma açarından ibarətdir.

İnteqrasiya edilmiş düymələr və lampalar üçün siqnallar CP-Link və ya USB bağlantısı vasitəsilə ötürülür. Şin üzərindən ötürülən siqnallara əlavə olaraq, düymələr fiziki köməkçi dövrələrin tələb olunduğu hallarda birbaşa naqilləməyi dəstəkləyən ikili kontakt quruluşuna malikdir. Lazer printerində çap edilə bilən və ya əl ilə yerləşdirilə bilən qapaqlar hər bir düymənin funksiyasını fərdi şəkildə işarələməyə imkan verir.

Xüsusiyyətlər

• Xüsusi olaraq klaviaturası olmayan BECKHOFF CP6xxx və CP7xxx 15 düymlük idarəetmə panelləri və panel kompüterləri üçün hazırlanıb
• Əlaqəli idarəetmə panelinin sağ tərəfinə quraşdırılır
• Siqnal lampaları ilə təchiz edilmiş 12 ədəd kvadrat Siemens Signum düyməsinə (30 x 30 mm) malikdir
• Birbaşa naqillənə bilən Siemens Signum qəza dayandırma düyməsi daxildir
• CP-Link və ya USB vasitəsilə ötürməyə, həmçinin birbaşa naqilləməyə imkan verən ikili kontakt konfiqurasiyası
• Fərdi işarələmə və proses identifikasiyası üçün fərdiləşdirilə bilən düymə qapaqları

Tətbiq sahələri

• BECKHOFF Panel PC qurğularında əl ilə operator idarəetməsi və maşının əl ilə idarə olunması
• Sənaye avadanlıqları və istehsal xətləri üçün qəza dayandırma inteqrasiyası
• Sensor ekranlarla yanaşı toxunma hissiyatı tələb edən HMI operator stansiyaları

Texniki xüsusiyyətlər

Quraşdırma təlimatları

1. Mexaniki quraşdırmaya başlamazdan əvvəl əlaqəli BECKHOFF idarəetmə panelinin və ya panel kompüterinin tamamilə enerjisiz olduğundan əmin olun.
2. İdarəetmə paneli modelinin C9900-E505 genişləndirməsinin sağ tərəfə quraşdırma konfiqurasiyası ilə uyğunluğunu yoxlayın.
3. Düyməli genişləndirmə modulunu nəzərdə tutulmuş bərkitmə nöqtələrindən istifadə etməklə 15 düymlük idarəetmə panelinin sağ tərəfinə möhkəm quraşdırın.
4. Panelin arxitekturasının tələblərinə uyğun olaraq siqnal və rabitə xətlərini CP-Link və ya USB vasitəsilə qoşun.
5. Birbaşa kabel bağlantılı idarəetmə dövrələrindən istifadə edilirsə, hər hansı ikinci dərəcəli normalda açıq kontaktları birbaşa daxili terminal sırasına qoşun.
6. İdarəetmə sisteminə enerji verməzdən əvvəl bütün mexaniki bağlantıları, qəza dayandırma naqillərini və rabitə əlaqələrini yoxlayın.
