Təsvir

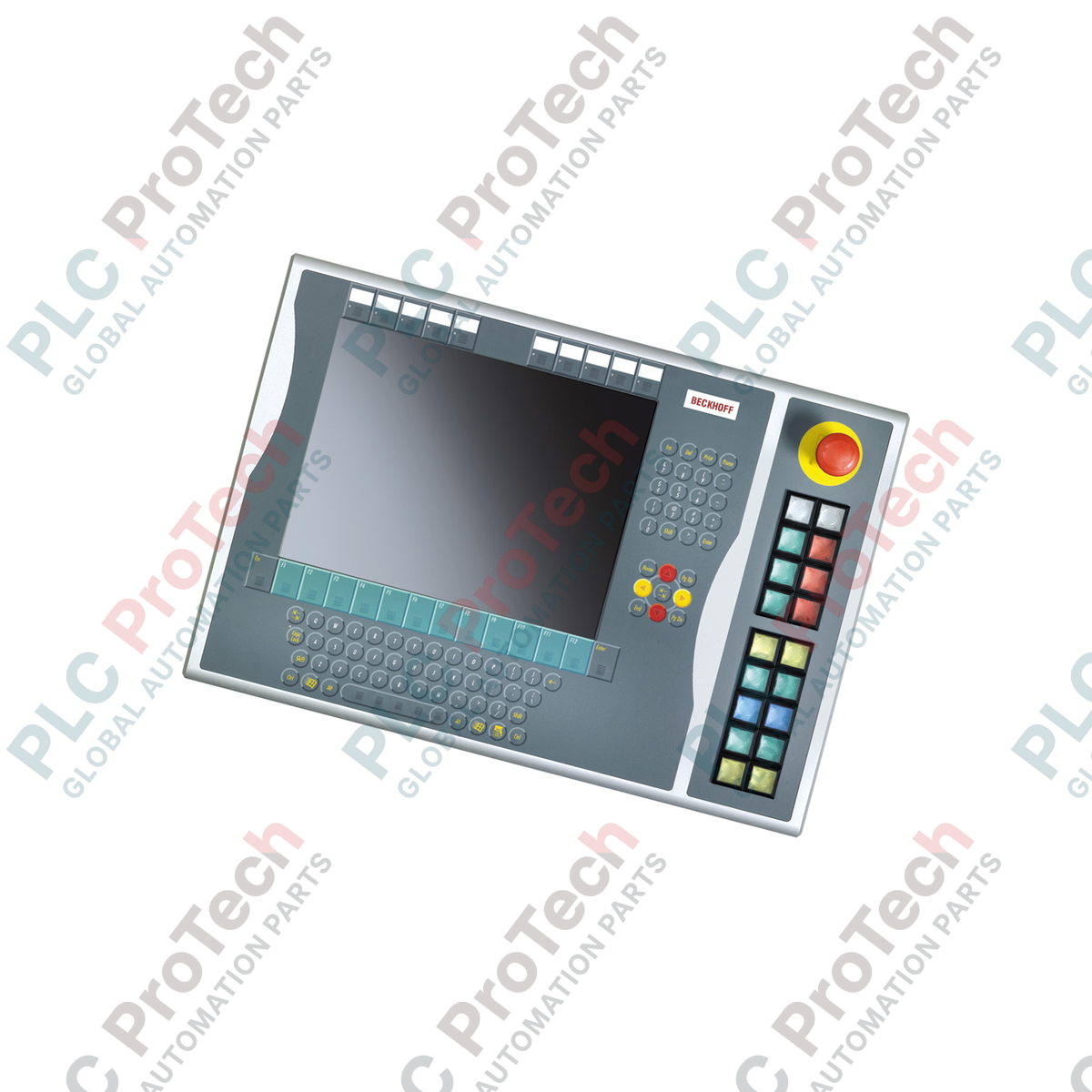

BECKHOFF C9900-E975 CP6x32-00xx və CP7x32-00xx idarəetmə panelləri və Panel PC-lərdə sağ tərəfə quraşdırılmaq üçün hazırlanmış xüsusi düyməli genişləndirmə moduludur. Bu aparat interfeysi genişləndirməsi inteqrasiya olunmuş klaviaturası olmayan 15 düymlük ekranlar üçün nəzərdə tutulub və fiziki idarəetmə elementlərini, eləcə də təhlükəsizlik funksiyalarını birbaşa ekranın yanında təmin edir.

Genişləndirmə modulunda 18 işıqlı kvadrat düymə və ayrıca təcili dayandırma açarı yerləşir; bu elementlər toxunma ilə idarə olunan, yüksək etibarlılıqlı sahə girişləri təmin edir. Standart düymə vəziyyətləri və indikator lampalarının idarə edilməsi host kontrollerin CP-Link və ya USB bağlantısı vasitəsilə həyata keçirilir. Təhlükəsizlik sistemlərinə yüksək etibarlılıqla inteqrasiyanı təmin etmək üçün C9900-E975 həm rəqəmsal şin rabitəsini, həm də birbaşa naqillə qoşulan terminal bağlantılarını dəstəkləyən ikili kontakt arxitekturasına malikdir.

Hazırda servis mərhələsində olan C9900-E975, BECKHOFF-un 15 düymlük operator interfeyslərindən istifadə edən mövcud sənaye qurğuları üçün texniki xidmət, əvəzetmə və ya köhnə sistemlərin genişləndirilməsi aksesuarı kimi mühüm rol oynayır.

Xüsusiyyətlər

• Uyğun 15 düymlük BECKHOFF idarəetmə panellərinin sağ tərəfinə birbaşa inteqrasiya üçün hazırlanıb.
• İnteqrasiya olunmuş siqnal lampalarına malik 18 Siemens Signum kvadrat düymə (30 x 30 mm) ilə təchiz edilib.
• Dərhal və birbaşa naqillə qoşulan təhlükəsiz dayandırma üçün 1 Siemens Signum təcili dayandırma düyməsi daxildir.
• İkili kontaktlı terminal konstruksiyası CP-Link/USB vasitəsilə ötürülən əsas normalda açıq kontaktı və birbaşa fiziki terminallara yönləndirilən ikinci normalda açıq kontaktı təmin edir.
• Xüsusi taxılan düymə qapaqlarından istifadə etməklə hər bir düymənin ayrıca işarələnməsinə imkan verir.
• Siqnal lampaları yalnız CP-Link və ya USB rabitə kanalı vasitəsilə idarə olunur.

Tətbiq sahələri

• Köhnə CP6x32 və CP7x32 seriyalı idarəetmə panellərinə və Panel PC-lərə texniki xidmət və yenidən quraşdırma işləri.
• İkikanallı düymə əks-əlaqəsi (proqram rabitəsi və birbaşa naqillə qoşulan elektrik kontaktları) tələb edən sənaye maşınları.
• 15 düymlük ekranın yanında xüsusi fiziki operator idarəetmə elementlərinin tələb olunduğu idarəetmə mühitləri.

Texniki xüsusiyyətlər

Quraşdırma təlimatları

1. Host idarəetmə panelinin və ya Panel PC-nin bütün enerji təchizatını ayırın və sistemin tamamilə enerjisiz olduğuna əmin olun.
2. Host panel modelinin inteqrasiya olunmuş klaviaturası olmayan, uyğun 15 düymlük CP6x32 və ya CP7x32 variantı olduğunu yoxlayın.
3. C9900-E975 genişləndirmə korpusunu ekran korpusunun sağ tərəfinə quraşdırın və mexaniki bağlantının möhkəm və düzgün hizalandığından əmin olun.
4. Şin vasitəsilə idarə olunan düymə və lampa funksiyalarını təmin etmək üçün daxili CP-Link və ya USB rabitə interfeysini qoşun.
5. Tətbiq tərəfindən ehtiyat, birbaşa naqillə qoşulan düymə siqnalları tələb olunursa, ikinci normalda açıq terminal sırasını fiziki kontroller girişlərinə qoşun.
6. Təcili dayandırma açarının kontaktlarını birbaşa sisteminizin təcili dayandırma təhlükəsizlik dövrəsinə (məsələn, təhlükəsizlik relesinə və ya TwinSAFE moduluna) qoşun.
7. Operator funksiyalarını müəyyən etmək üçün xüsusi mətn və ya simvol işarələrini düymə qapaqlarına yerləşdirin.
8. Host panelini işə salın və aktiv istismardan əvvəl düymə girişləri, siqnal lampaları və təcili dayandırma dövrəsi üzrə tam diaqnostik yoxlamalar aparın.
