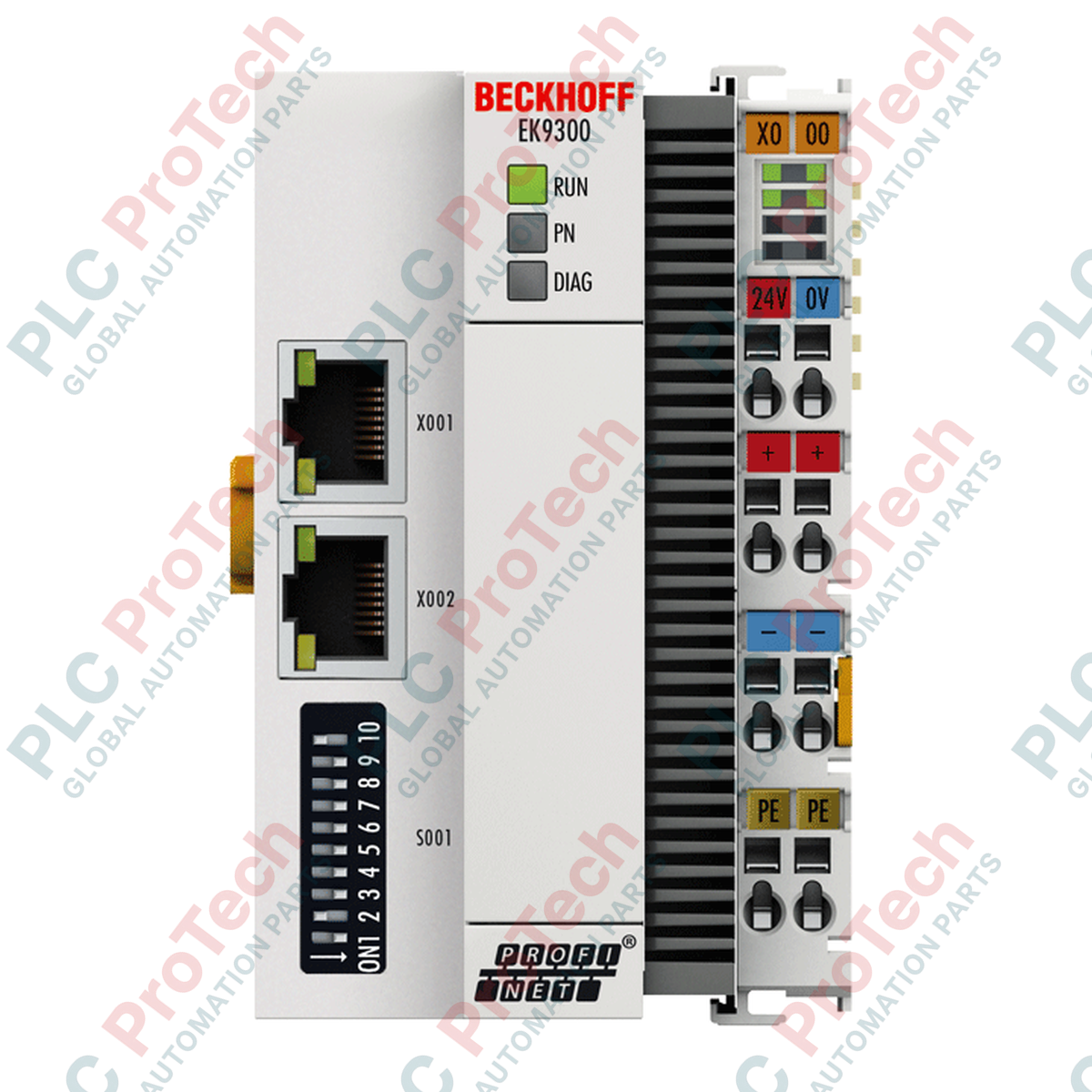

BECKHOFF EK9300 PROFINET RT şin kupleri

SKU EK9300

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EK9300
Origin Germany
Product Type: PROFINET RT Şin birləşdiriciləri
Payment: T/T, Western Union
Weight: 5.0 kg
Dimensions: 64 mm x 100 mm x 73 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Təsvir

BECKHOFF EK9300 PROFINET RT şəbəkələrini modul EtherCAT Terminal sisteminə birbaşa qoşmaq üçün nəzərdə tutulmuş yüksək məhsuldarlıqlı PROFINET RT şin birləşdiricisidir. Sənaye şlüzü kimi bu birləşdirici standart rəqəmsal və analoq EtherCAT Terminallarını (EL seriyası) və EtherCAT Box modullarını (EP seriyası) PROFINET kontrolleri mühitinə inteqrasiya etməyə imkan verir. Qurğu PROFINET RT-dən daxil olan teleqramları daxili E-şin siqnal təsvirinə çevirərək lokal konfiqurasiya alətinə ehtiyac olmadan yüksək sürətli tsiklik məlumat mübadiləsini təmin edir.

İki RJ45 interfeysinə malik inteqrasiya olunmuş 2 portlu kommutatorla təchiz edilmiş BECKHOFF EK9300 çevik xətt və halqa topologiyalarını dəstəkləyir; bu, sistemin kabel çəkilişini əhəmiyyətli dərəcədə sadələşdirir və xarici şəbəkə kommutatorlarına ehtiyacı azaldır. Daxili E-şin interfeysi qoşulmuş EtherCAT Terminallarını təchiz etmək üçün 2 A-a qədər cərəyan təmin edir və möhkəm real vaxt rabitəsi tələb edən mərkəzsiz sənaye avtomatlaşdırma şəbəkələri üçün idealdır.

Xüsusiyyətlər

EL seriyalı EtherCAT Terminallarının və EP seriyalı EtherCAT Box modullarının PROFINET RT sistemlərinə birbaşa inteqrasiyası.
Xətt və halqa şəbəkə quruluşları üçün RJ45 qoşulma interfeyslərinə malik inteqrasiya olunmuş 2 portlu Ethernet kommutatoru.
Sürətli tsiklik proses məlumatı mübadiləsi üçün 100 Mbit/s məlumat ötürmə sürəti.
Geniş lokal terminal konfiqurasiyalarını idarə etmək üçün 2 A-a qədər möhkəm daxili E-şin təchizat gücü.
Güc kontaktları, təchizat gərginliyi və Ethernet portları arasında 500 V elektrik izolyasiyası ilə yüksək elektrik təhlükəsizliyi.
Gərginlik və şəbəkə vəziyyətlərini göstərən aktiv status və diaqnostika LED-lərinə malik kompakt polikarbonat terminal korpusu.
Etibarlı yayla ilə işləyən terminal qoşulma texnologiyasından istifadə etməklə alətsiz naqilçəkmə.

Tətbiqlər

Uzaq rəqəmsal, analoq və xüsusi I/O terminallarını mərkəzi PROFINET masterlərinə birləşdirən paylanmış sənaye idarəetmə şəbəkələri.
Standart EtherCAT siqnal emalının PROFINET mühitlərinə inteqrasiya edildiyi maşınqayırma və istehsal xətləri.
Ethernet əsaslı sahə şini magistralları ilə birlikdə yüksək sürətli lokal emal tələb edən sahə şininin miqrasiyası layihələri.

Texniki xüsusiyyətlər

Parametr	Spesifikasiya
İstehsalçı	BECKHOFF
Model	EK9300
Məhsul tipi	PROFINET RT şin birləşdiricisi

Elektrik

Parametr	Spesifikasiya
Enerji təchizatı	24 V DC (-15% / +20%)
Giriş cərəyanı	Tipik 120 mA + (ümumi E-şin cərəyanı)/4
E-şinin təchizat cərəyanı	2 A-a qədər
Güc kontaktlarının gərginliyi/cərəyanı	Maksimum 24 V DC / Maksimum 10 A
Elektrik izolyasiyası	500 V (güc kontaktı / təchizat gərginliyi / Ethernet)

Rabitə

Parametr	Spesifikasiya
Protokol	PROFINET RT
Məlumat ötürmə sürəti	100 Mbit/s
Şin interfeysi bağlantısı	2 x RJ45 (kommutasiya edilmiş)
Periferik siqnallar	Proses məlumatlarının ölçüsündən asılıdır

Mexaniki və qoşulma

Parametr	Spesifikasiya
Ölçülər (W x H x D)	64 mm x 100 mm x 73 mm (təxminən 72 mm dərinliyə malik korpus)
Material	Polikarbonat
Quraşdırma	Kilidsiz 35 mm DIN relsi (EN 60715-ə uyğun)
Naqilləmə texnologiyası	Vintaçanla yayın işə salınması
Birləşmə en kəsiyi (bərk/çoxdamarlı)	0,08–2,5 mm² (AWG 28–14)
Birləşmə en kəsiyi (ucluqla)	0,14–1,5 mm² (AWG 26–16)
Soyma uzunluğu	8–9 mm

Ətraf mühit və sertifikatlar

Parametr	Spesifikasiya
İşləmə temperaturu	-25–+60 degC
Saxlama temperaturu	-40–+85 degC
Nisbi rütubət	95%, kondensasiya olmadan
Mühafizə dərəcəsi	IP20
Vibrasiyaya davamlılıq	EN 60068-2-6 standartına uyğundur
Zərbəyə davamlılıq	EN 60068-2-27 standartına uyğundur
EMC toxunulmazlığı/emissiyası	EN 61000-6-2 / EN 61000-6-4 standartlarına uyğundur
Sertifikatlar və təsdiqlər	CE, UL, ATEX, IECEx, cFMus
ATEX mühafizə sinfi	II 3 G Ex nA IIC T4 Gc
IECEx mühafizə sinfi	Ex nA IIC T4 Gc, Ex tc IIIC T135 degC Dc
cFMus mühafizə sinfi	I sinif, 2-ci bölmə, A, B, C, D qrupları; I sinif, 2-ci zona, AEx ec IIC T4 Gc

Bağlantılar / İnterfeyslər

İnterfeys / Terminal	Funksiya
2 x RJ45 portu	Kommutasiya edilən PROFINET RT Ethernet rabitə interfeysləri
24 V DC və 0 V (Sistem)	Daxili coupler elektronikası üçün giriş qidalanma terminal nöqtələri
24 V DC və 0 V (Sahə)	İnteqrasiya olunmuş 10 A güc kontaktları üçün enerji qidalanma bağlantıları
PE bağlantısı	Funksional qoruyucu torpaqlama bağlantı nöqtələri

Quraşdırma üzrə təlimatlar

Alınan modulun düzgün BECKHOFF EK9300 olduğunu yoxlayın və xarici korpusda daşınma zamanı yaranmış hər hansı zədənin olub-olmadığını yoxlayın.
Hər hansı quraşdırma, montaj və ya terminal naqillərinin çəkilməsi proseduruna başlamazdan əvvəl bütün sistem və sahə enerji mənbələrini ayırın.
Coupler-i inteqrasiya olunmuş ikiqat yuva, açarlı birləşmə və kilidləmə mexanizmindən istifadə etməklə EN 60715 standartına uyğun standart 35 mm DIN relsinə etibarlı şəkildə quraşdırın.
Qoşulmuş modul terminalların cərəyan tələblərini yoxlayaraq E-bus üzərindəki ümumi yükün coupler-in 2 A həddini aşmadığını təsdiqləyin.
Bütün birləşdirici naqillərin izolyasiyasını 8–9 mm uzunluqda soyun. Yastı uclu vintaçanla yay mexanizmini işə salaraq bərk və ya çoxdamarlı keçiriciləri (0,08–2,5 mm² / AWG 28–14) və ya ucluqlu naqilləri (0,14–1,5 mm² / AWG 26–16) daxil edin.
PROFINET xətt və ya halqa topologiyasını yaratmaq üçün şəbəkə kabellərini kommutasiya edilən RJ45 portlarına qoşun.
Əməliyyat enerjisini verin və ön paneldəki inteqrasiya olunmuş diaqnostik LED-lərdən istifadə etməklə sistemin işə düşməsini və Ethernet bağlantısının aktivliyini yoxlayın.

Dəyişdirmə üzrə tövsiyələr

Aktiv BECKHOFF EK9300 cihazını dəyişdirərkən mövcud sistem konfiqurasiyalarının, şəbəkə topologiyalarının və fiziki terminal yerləşimlərinin tam sənədləşdirildiyinə əmin olun. Bus coupler-i və aşağı axındakı modulları qidalandıran bütün enerji mənbələrini söndürün. PROFINET Ethernet kabellərini təhlükəsiz şəkildə ayırın və sahə naqillərinin bağlantılarını çıxarın. Modulu dəyişdirin, mexaniki kilidi yoxlayın, bağlantıları dəqiq şəkildə bərpa edin və qovşağı yenidən istismara vermək üçün müvafiq GSDML cihaz konfiqurasiya faylını PROFINET master proqramınıza yükləyin.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the main function of the BECKHOFF EK9300?

The BECKHOFF EK9300 is a PROFINET RT Bus Coupler that acts as a communication gateway, allowing you to connect standard digital and analog EtherCAT Terminals (ELxxxx series) and EtherCAT Box modules (EPxxxx series) directly to a PROFINET RT network.

How much current can the BECKHOFF EK9300 provide to the internal E-bus?

The BECKHOFF EK9300 is capable of supplying up to 2 A of current to the E-bus to power connected local EtherCAT Terminals.

Do I need separate configuration software to set up the BECKHOFF EK9300?

No local configuration software is required for the BECKHOFF EK9300; configuration and device parameterization are completed directly through your PROFINET controller using the appropriate GSDML device description file.

What are the power requirements and contact ratings for the BECKHOFF EK9300?

The BECKHOFF EK9300 requires a 24 V DC (-15% / +20%) supply voltage. The integrated power contacts support a maximum continuous rating of 24 V DC and 10 A.

What type of Ethernet connector and speed does the BECKHOFF EK9300 support?

The BECKHOFF EK9300 features two switched RJ45 ports that support 100 Mbit/s Fast Ethernet, enabling line or ring network topologies without requiring external switches.
