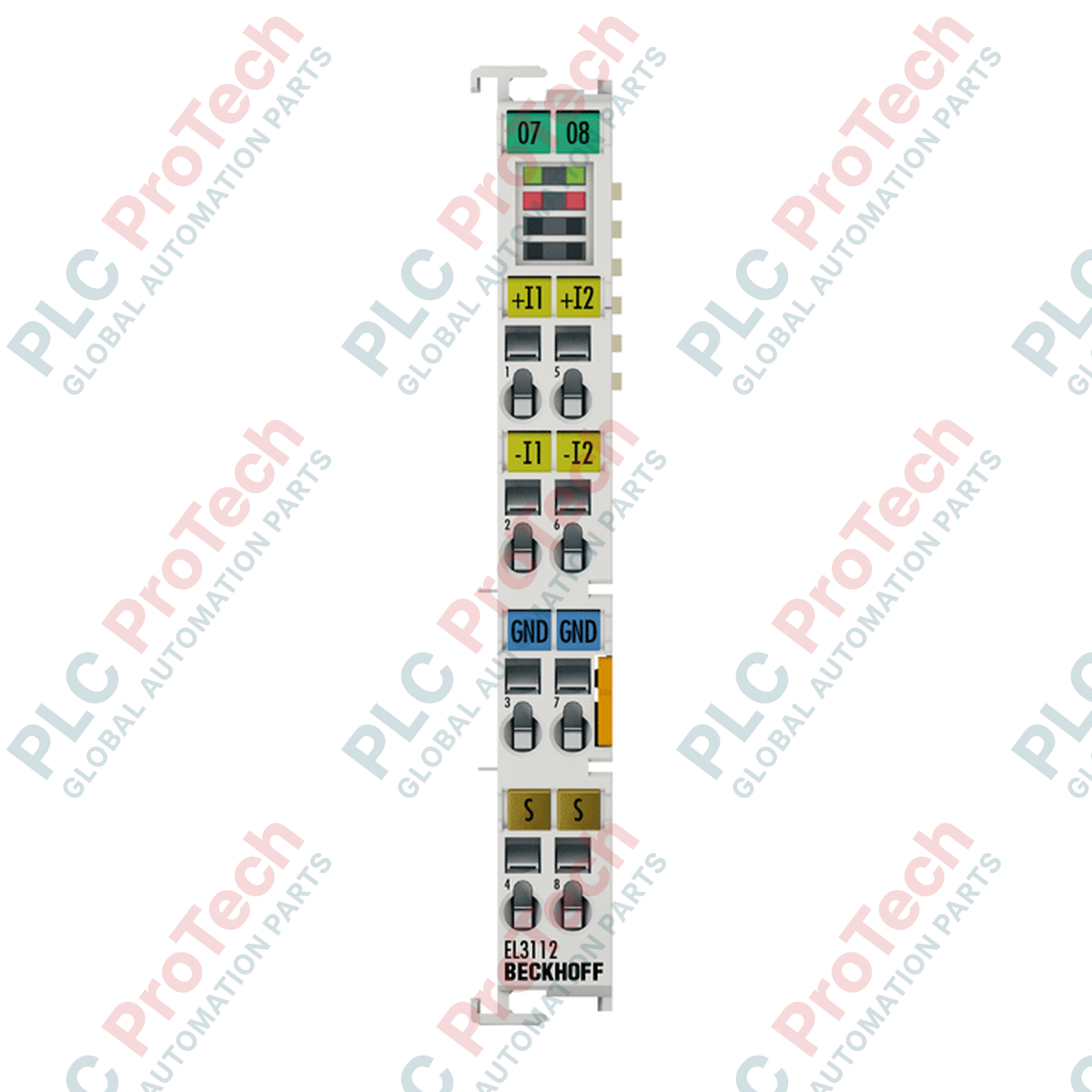

BECKHOFF EL3112 EtherCAT Terminal

Təsvir

BECKHOFF EL3112 0-20 mA diapazonunda standart cərəyan siqnallarını emal etmək üçün nəzərdə tutulmuş 2 kanallı analoq giriş terminalıdır. O, 16 bitlik yüksək ayırdetmə qabiliyyəti ilə işləyir və sənaye avtomatlaşdırma prosesləri üçün dəqiq siqnal çevirməsinə və ətraflı diaqnostik əks əlaqəyə imkan verir. Diferensial girişlərə malik bu terminal ümumi rejimli səs-küyü minimuma endirir və elektrik baxımından aktiv mühitlərdə siqnalın bütövlüyünü təmin edir.

EtherCAT Terminal sisteminin bir hissəsi kimi, BECKHOFF EL3112 enerji və yüksək sürətli məlumat ötürülməsi üçün birbaşa E-bus-a qoşulur. Aparat dizaynına analoq girişlərin mikrosaniyədən aşağı dəqiqliklə nümunələnməsinə və bütün EtherCAT şəbəkəsi üzrə sinxronlaşdırılmasına imkan verən Paylanmış Saatlar (DC) texnologiyası daxildir. Bu, terminalı sürətli, dinamik idarəetmə dövrələri və sinxronlaşdırılmış ölçmə tapşırıqları üçün uyğun edir.

Dəqiq çevirməyə əlavə olaraq, terminal aktivləşdirilə bilən rəqəmsal filtrlər (FIR/IIR) və limit dəyərinin monitorinqi daxil olmaqla, proqram təminatı ilə konfiqurasiya edilə bilən seçimləri dəstəkləyir. DIN-relsə quraşdırıla bilən yığcam korpusda aktiv diaqnostik siqnallaşdırma üçün status LED-ləri yerləşir; bu da terminalın işinə və şəbəkə rabitəsinə aydın yerli nəzarəti təmin edir.

Xüsusiyyətlər

• 0-20 mA cərəyan dövrələri üçün 2 diferensial analoq giriş kanalı.
• Dəqiq proses nəzarəti üçün yüksək ayırdetmə qabiliyyətinə malik 16 bitlik analoq-rəqəmsal çevirmə.
• Yüksək dəqiqlikli şəbəkə sinxronizasiyasını təmin edən Paylanmış Saatlar (DC) dəstəyi.
• Arzuolunmaz siqnal səs-küyünü aradan qaldırmaq üçün konfiqurasiya edilə bilən daxili rəqəmsal filtrlər (FIR və IIR).
• E-bus ilə analoq siqnal dövrəsi arasında 500 V-luq tam elektrik izolyasiyası.
• Panel sahəsindən səmərəli istifadəni maksimuma çatdıran 12 mm-lik yığcam korpus eni.

Tətbiqlər

• Standart 0-20 mA cərəyan ötürücülərinin yüksək dəqiqliklə monitorinqi.
• Yığma və emal avadanlıqlarında dinamik qapalı dövrəli əks əlaqə sistemləri.
• Sinxronlaşdırılmış analoq ölçmə tələb edən çoxoxlu maşınların sinxronlaşdırılması.
• Sənaye proseslərinə nəzarət və paylanmış məlumat toplama şəbəkələri.

Texniki xüsusiyyətlər

Ümumi

Elektrik xüsusiyyətləri

EtherCAT və kommunikasiya

Mexaniki və ətraf mühit xüsusiyyətləri

Quraşdırma təlimatları

1. Quraşdırma və ya naqil bağlantısı işlərinə başlamazdan əvvəl PLC şkafına və sahə qurğularına qoşulmuş bütün enerji təchizatlarının enerjisiz olduğundan əmin olun.
2. Terminalı standart 35 mm DIN relsinə quraşdırın. Möhkəm fiziki və elektrik bağlantısı yaratmaq üçün ikili yuva və açar bağlantısını qonşu terminallarla bərkidin.
3. Diferensial cərəyan giriş xətlərini siqnal təyinatlarına uyğun olaraq xüsusi terminal kontaktlarına qoşun. Elektrik maneələrini minimuma endirmək üçün analoq siqnal kabellərinin düzgün ekranlandığından əmin olun.
4. E-bus kontakt səthlərinin təmiz və qonşu modullarla tam təmasda olduğunu yoxlayın.
5. Sistemin enerjisini qoşun və TwinCAT System Manager daxilində IIR/FIR filtrləri və limit parametrləri də daxil olmaqla terminal parametrlərini konfiqurasiya edin.

Əvəzetmə tövsiyələri

Mövcud qurğunu yeni BECKHOFF EL3112 ilə əvəz edərkən həmişə aktiv TwinCAT sistem konfiqurasiyasının ehtiyat nüsxəsini yaradın. Sökülməzdən əvvəl cari proses təsviri xəritələndirməsini və naqil konfiqurasiyasını qeyd edin. Kilidləmə mexanizmini açaraq mövcud terminalı çıxarın, əvəzedici qurğunu DIN relsinə yerləşdirin, naqil bağlantılarını dəqiq bərpa edin və aparat identifikatorunun kontroller proqramındakı mövcud EtherCAT konfiqurasiyasına uyğun olduğunu təsdiqləyin.
