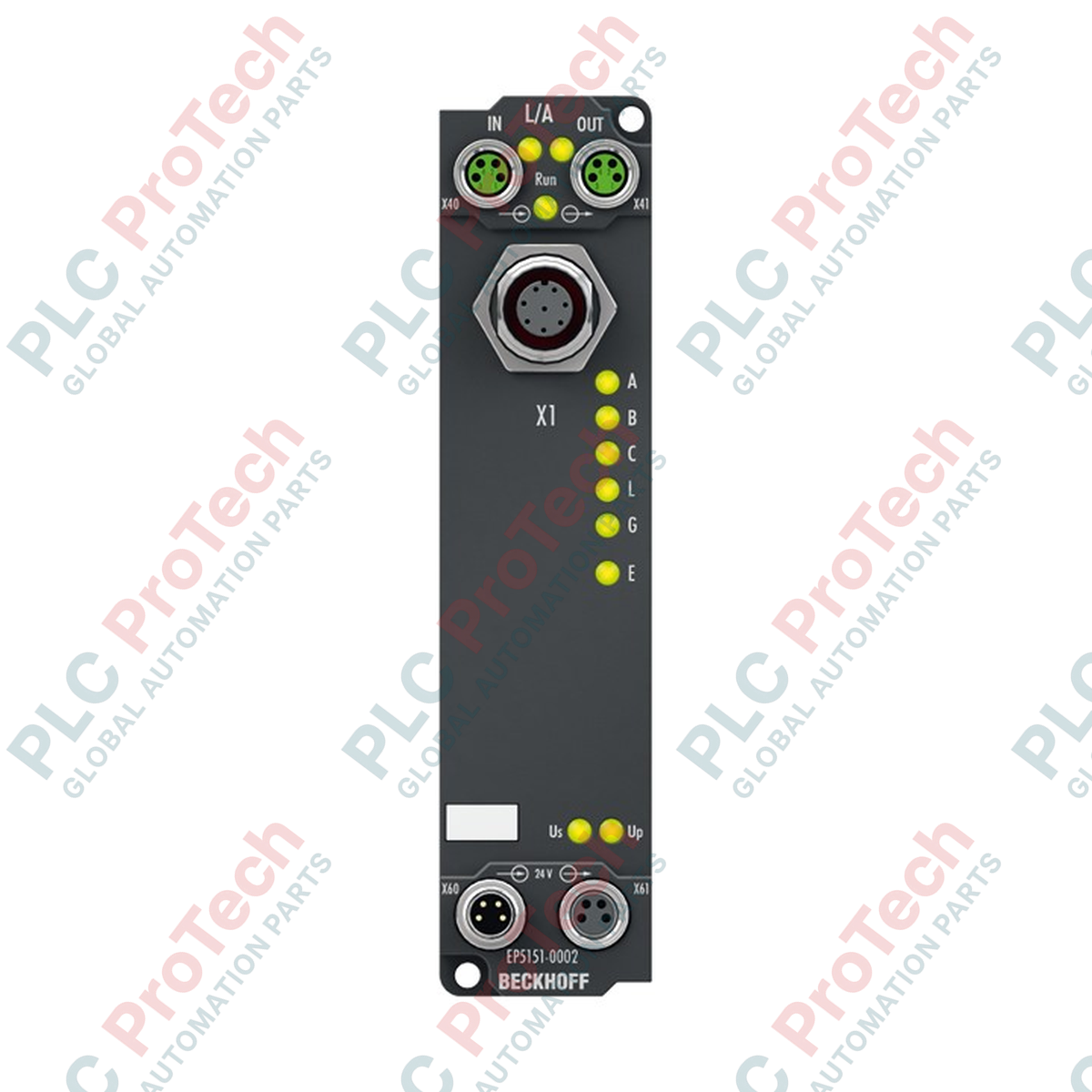

BECKHOFF EP5151-0002 EtherCAT qutusu, inkremental enkoder interfeysi

SKU EP5151-0002

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP5151-0002
Origin Germany
Product Type: EtherCAT Modulları
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Təsvir

BECKHOFF EP5151-0002 EtherCAT Box sərt avtomatlaşdırma mühitlərində tək uclu inkremental enkoderlərin birbaşa qoşulması üçün nəzərdə tutulmuş yığcam sənaye moduludur. Möhkəm IP65, IP66 və IP67 mühafizə dərəcələrinə malik bu cihaz idarəetmə şkafından kənarda birbaşa quraşdırmaya imkan verir, kabelləşdirmə ehtiyacını azaldır və mərkəzləşdirilməmiş maşın arxitekturalarını sadələşdirir.

Modul 16/32 bitlik dəyişdirilə bilən yuxarı/aşağı sayğacları, 4 qata qədər qiymətləndirmə ilə kvadratur dekodlamanı və saniyədə 4 milyon inkrementə uyğun 1 MHz hədd tezliyini dəstəkləyən birkanallı inkremental enkoder interfeysini özündə birləşdirir. O, yüksək sürətli EtherCAT sənaye Ethernet protokolu vasitəsilə əlaqə saxlayır və idarəetmə tapşırıqlarının dəqiq sinxron icrası üçün inteqrasiya olunmuş paylanmış saatlara malikdir.

Xüsusiyyətlər

Sənaye avtomatlaşdırması üçün birkanallı inkremental enkoder interfeysi
16/32 bitlik dəyişdirilə bilən sayğacı və sıfır impulsunun kilidlənməsi funksiyalarını dəstəkləyir
4 qat qiymətləndirmə və 1 MHz-ə qədər hədd tezliyi (saniyədə 4 milyon inkrement) olan kvadratur dekoder
Paylanmış saatların dəstəyi ilə EtherCAT vasitəsilə yüksək sürətli rabitə
İdarəetmə şkaflarından kənarda birbaşa maşın səviyyəsində quraşdırma üçün möhkəm IP65, IP66 və IP67 korpusu
24 V DC idarəetmə gərginliyindən (US) yaradılan inteqrasiya olunmuş sensor qidalanması

Tətbiqlər

Sərt sənaye mühitlərində mərkəzləşdirilməmiş hərəkətə nəzarət və mövqeləndirmə tapşırıqları
Sensor məlumatlarının paylanmış şəkildə toplanmasını tələb edən konveyer sistemləri və materialların daşınması avadanlıqları
Dəqiq impuls sayımı və mövqe əks-əlaqəsi tələb edən qablaşdırma maşınları və yığma xətləri
Maşınqayırma avadanlıqları və maşına quraşdırılan I/O modullarından istifadə edən modernləşdirmə layihələri

Texniki spesifikasiyalar

Ümumi

Parametr	Spesifikasiya
İstehsalçı	BECKHOFF
Dəqiq model	EP5151-0002
Məhsulun növü	EtherCAT Box inkremental enkoder interfeysi
Protokol	EtherCAT

Elektrik və siqnal spesifikasiyaları

Parametr	Spesifikasiya
Kanalların sayı	1
Enkoderin növü	İnkremental enkoder, tək uclu bağlantı (A, B, C)
Siqnal xüsusiyyətləri	24 V DC, EN 61131-2, tip 1 (Aşağı: < 5 V DC, Yüksək: > 15 V DC, tipik 5 mA)
Nominal gərginlik	24 V DC (-15 % / +20 %)
Enkoderin işləmə gərginliyi	24 V DC / 0,5 A (US-dan yaradılır)
Enkoder çıxış cərəyanı	0,5 A
Sayğacın dəqiqliyi	1 × 16/32 bitlik, dəyişdirilə bilən
Məhdud tezlik	1 MHz (dördəfəli qiymətləndirmə ilə saniyədə 4 milyon sayım)
Sıfır impulsunun tutulması	1 × 16/32 bitlik, dəyişdirilə bilən
Əmrlər	Oxu, təyin et, aktivləşdir
Paylanmış saatlar	Bəli
US-dan cərəyan sərfi	Tipik olaraq 130 mA + sensor təchizatı
Elektrik izolyasiyası	500 V

Bağlantılar və interfeyslər

Parametr	Spesifikasiya
Şin interfeysi	2 × M8 yuvası, ekranlanmış, vintli tip
Enkoder bağlantısı	1 × M12, 8 pinli, vintli tip
Enerji təchizatı bağlantısı	Qidalanma: 1 × M8 kişi yuvası, 4 pinli; aşağıdakı qurğuya bağlantı: 1 × M8 dişi yuva, 4 pinli

Ətraf mühit və mexaniki göstəricilər

Parametr	Spesifikasiya
İşləmə temperaturu diapazonu	0–+55 °C
Saxlama temperaturu diapazonu	-25–+85 °C
Mühafizə dərəcəsi	IP65 / IP66 / IP67 (EN 60529 standartına uyğundur)
Quraşdırma mövqeyi	Dəyişən
Vibrasiyaya davamlılıq	EN 60068-2-6 standartına uyğundur
Zərbəyə davamlılıq	EN 60068-2-27 standartına uyğundur
EMC davamlılığı	EN 61000-6-2 standartına uyğundur
EMC emissiyası	EN 61000-6-4 standartına uyğundur
Təsdiqlər və işarələmələr	CE, UL

Quraşdırma təlimatları

Mexaniki quraşdırmaya və ya naqillərin çəkilməsinə başlamazdan əvvəl bütün sistemin enerjisiz olduğuna və enerji mənbələrindən təcrid edildiyinə əmin olun.
EP5151-0002 EtherCAT Box-u uyğun bərkidicilərdən istifadə edərək bərkitmə dəlikləri vasitəsilə düz maşın səthinə və ya montaj lövhəsinə etibarlı şəkildə bərkidin.
EtherCAT şəbəkə kabellərini ekranlanmış M8 şin yuvalarına qoşun və qovşaqlar arasında bağlantının davamlılığını təmin edin.
24 V DC enerji təchizatını M8 enerji giriş konnektoruna qoşun və potensialların düzgün paylanmasını yoxlayın.
Təksonlu inkremental enkoderi 8 pinli M12 konnektoruna qoşun, pinlərin düzgün təyin edilməsini və vintlərin etibarlı şəkildə bərkidilməsini təmin edin.
İdarəetmə sisteminə enerjini yenidən verməzdən əvvəl bütün kabel ekranlarını, torpaqlama bağlantılarını və siqnal yollarını yoxlayın.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF EP5151-0002 EtherCAT Box?

The BECKHOFF EP5151-0002 EtherCAT Box serves as a single-channel incremental encoder interface designed to acquire position and speed data from single-ended encoders in decentralized industrial applications.

What encoder frequency does the BECKHOFF EP5151-0002 support?

The BECKHOFF EP5151-0002 supports a limit frequency of 1 MHz, which corresponds to 4 million increments per second when utilizing 4-fold quadrature evaluation.

What network protocol does the BECKHOFF EP5151-0002 utilize for communication?

The BECKHOFF EP5151-0002 communicates via the high-speed EtherCAT protocol and includes support for distributed clocks to ensure synchronized control.

What environmental protection rating does the BECKHOFF EP5151-0002 feature?

The BECKHOFF EP5151-0002 features an IP65, IP66, and IP67 protection rating, allowing it to be mounted directly on machine frames outside of control cabinets.

What type of connection technology is used for encoders on the BECKHOFF EP5151-0002?

The BECKHOFF EP5151-0002 utilizes an 8-pin M12 screw-type connector for interfacing with single-ended incremental encoders.
