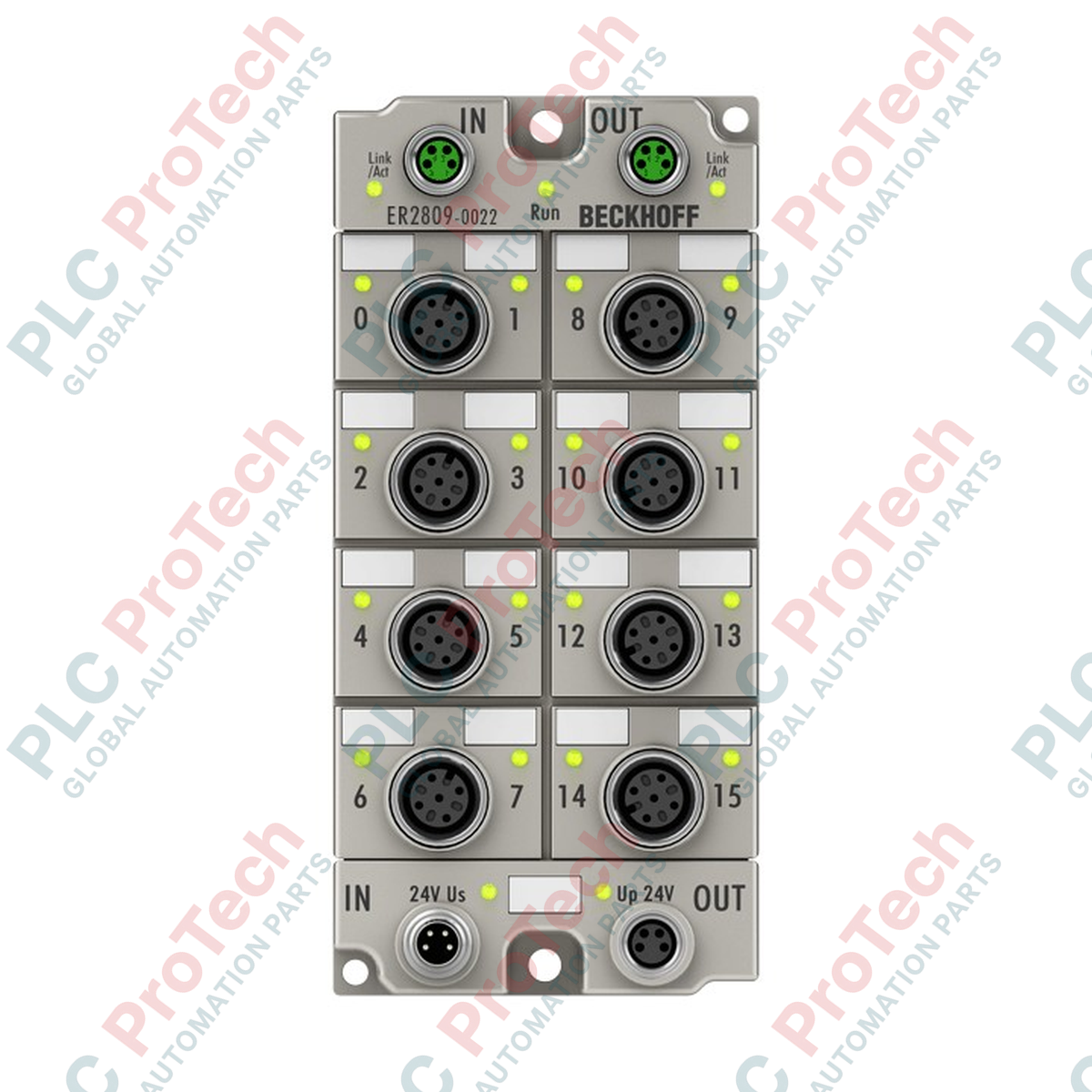

BECKHOFF ER2809-0022 EtherCAT qutusu, 16 kanallı rəqəmsal çıxış modulu

SKU ER2809-0022

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ER2809-0022
Country of origin:Germany
Product Type: EtherCAT Qutuları
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Təsvir

BECKHOFF ER2809-0022 EtherCAT Box idarəetmə şkafları olmadan maşın səviyyəli tətbiqlər üçün nəzərdə tutulmuş modul sənaye giriş/çıxış qurğusudur. 16 rəqəmsal çıxışla təchiz edilmiş bu yığcam modul sahə qurğularının etibarlı şəkildə kommutasiyasını təmin etmək üçün birbaşa EtherCAT şəbəkəsinə qoşulur. Tamamilə doldurulmuş davamlı sənaye korpusunda yerləşdirilən qurğu yüksək sürətli real vaxt rabitəsi performansını qoruyarkən tələbkar zavod mühitlərində işləmək üçün hazırlanmışdır.

Bu dəqiq model çıxış kanalları üçün M12 bağlantı texnologiyasına malikdir və fərdi qısaqapanmadan mühafizə ilə omik, induktiv və lampa yüklərini dəstəkləyir. Enerji təchizatı standartlaşdırılmış M8 konnektorları vasitəsilə təmin edilir və mərkəzləşdirilməmiş maşın topologiyalarına asan inteqrasiyaya imkan verir. Möhkəm konstruksiya qoruyucu şkaflara ehtiyacı aradan qaldırır, kabel çəkilişi üzrə işləri azaldır və aktuatorların yaxınlığında quraşdırmanı sadələşdirir.

Xüsusiyyətlər

Mərkəzləşdirilməmiş EtherCAT Box modulunda yerləşdirilmiş 16 rəqəmsal çıxış
Etibarlı sensor və aktuator naqillənməsi üçün M12 x 1, 5 pinli, A kodlaşdırılmış çıxış bağlantıları
Omik, induktiv və lampa yüklərini dəstəkləyir
Hər kanal üçün fərdi qısaqapanmadan mühafizə ilə 24 V DC nominal çıxış gərginliyi
Ekranlanmış EtherCAT şin interfeysinin zəncirvari qoşulması üçün iki M8 yuvası
M8 erkək qidalanma və M8 dişi aşağı axın yuvaları vasitəsilə inteqrasiya olunmuş enerji təchizatı bağlantısı
Ağır sənaye mühitləri üçün IP65, IP66 və IP67 mühafizə dərəcələri

Tətbiqlər

İdarəetmə şkafları olmayan mərkəzləşdirilməmiş avtomatlaşdırma arxitekturaları
Zavod avadanlıqlarında yüksək sıxlıqlı rəqəmsal aktuator idarəetməsi
Avtomatlaşdırılmış materialların daşınması və konveyer sistemləri
Paylanmış I/O tələb edən qablaşdırma və çeşidləmə avadanlıqları
Dəzgah periferik qurğuları və montaj xətləri

Texniki xüsusiyyətlər

Ümumi

Parametr	Spesifikasiya
İstehsalçı	BECKHOFF
Dəqiq model	ER2809-0022
Məhsul növü	EtherCAT qutusu
Protokol	EtherCAT

Rəqəmsal çıxışlar

Parametr	Spesifikasiya
Çıxışların sayı	16
Nominal çıxış gərginliyi	24 V DC (-15 faiz / +20 faiz)
Maks. çıxış cərəyanı	Kanal başına 0.5 A, ayrı-ayrılıqda qısaqapanmadan qorunur (cəmi cərəyan 4 A)
Yük növü	Omik, induktiv, lampa yükü
Kommutasiya müddətləri	Tipik Ton: 60 us, tipik Toff: 300 us
Qısaqapanma cərəyanı	Maks. 1.5 A
Paylanmış saatlar	Dəstəklənmir

Elektrik və enerji təchizatı

Parametr	Spesifikasiya
Us-dan cərəyan sərfi	Tipik 130 mA
Köməkçi enerji cərəyanı	Tipik 20 mA üstəgəl yük
Elektrik izolyasiyası	500 V

Bağlantılar və interfeyslər

Parametr	Spesifikasiya
Şin interfeysi	2 x M8 yuva, ekranlanmış, vintli tip
Çıxış bağlantıları	M12 x 1, 5 pinli, A kodlaşdırmalı
Enerji təchizatı bağlantısı	Qidalanma: 1 x M8 erkək yuva, 4 pinli; Aşağı axın bağlantısı: 1 x M8 dişi yuva, 4 pinli

Mexaniki və ətraf mühit göstəriciləri

Parametr	Spesifikasiya
Çəki	Təxminən 450 g
İşləmə temperaturu diapazonu	-25-dən +60 degC-dək
Saxlama temperaturu diapazonu	-40-dan +85 degC-dək
Vibrasiyaya / zərbəyə davamlılıq	EN 60068-2-6 / EN 60068-2-27 standartlarına uyğundur
EMC toxunulmazlığı / Emissiya	EN 61000-6-2 / EN 61000-6-4 standartlarına uyğundur
Mühafizə dərəcəsi	IP65 / IP66 / IP67 (EN 60529-a uyğundur)
Quraşdırma mövqeyi	Dəyişən

Təsdiqlər və sertifikatlar

Parametr	Spesifikasiya
Təsdiqlər / İşarələmələr	CE, UL

Quraşdırma təlimatları

Quraşdırma və naqilləmə işlərinə başlamazdan əvvəl maşının və ya sistemin enerjisinin tamamilə kəsildiyinə və kilidləndiyinə əmin olun.
BECKHOFF ER2809-0022 modulunu və konnektorları daşınma zamanı yaranmış görünən zədələr və ya çirklənmə baxımından yoxlayın.
EtherCAT Box-u təyin olunmuş bərkitmə dəliklərindən istifadə etməklə istənilən istiqamətdə düz maşın səthinə etibarlı şəkildə bərkidin.
Şəbəkənin bütövlüyünü qorumaq üçün daxil olan və çıxan ekranlanmış EtherCAT kabellərini M8 şin yuvalarına qoşun.
24 V DC enerji təchizatı xəttini və aşağı axın təchizat kabellərini M8 enerji konnektorlarından istifadə etməklə qoşun, qütblənmənin və gərginlik limitlərinin düzgün olmasını təmin edin.
Aktuatorları M12 çıxış portlarına qoşun və ayrı-ayrı kanallar üzrə yük limitlərinin, eləcə də ümumi cərəyanların aşılmadığını yoxlayın.
Bütün bağlantıları yoxlayın, sistemi işə salın və istismaravermə zamanı modulun diaqnostik LED-lərini yoxlayın.

FAQ

BECKHOFF ER2809-0022-nin əsas funksiyası nədir?

BECKHOFF ER2809-0022 idarəetmə şkafı tələb etmədən sənaye aktuatorlarını və yüklərini birbaşa sahədə qoşmağa imkan verən, 16 rəqəmsal çıxış təmin edən decentralizasiya edilmiş EtherCAT Box moduludur.

BECKHOFF ER2809-0022 neçə çıxışa malikdir və onların cərəyan göstəricisi nədir?

BECKHOFF ER2809-0022 hər kanal üçün maksimum 0,5 A çıxış cərəyanına malik 16 rəqəmsal çıxışla təchiz olunub. Hər çıxış qısaqapanmadan ayrıca qorunur və ümumi cərəyan limiti 4 A-dır.

ER2809-0022-də çıxışlar və rabitə üçün hansı növ konnektorlardan istifadə olunur?

BECKHOFF ER2809-0022 16 rəqəmsal çıxışı üçün M12 x 1, 5 pinli, A kodlu konnektorlardan, EtherCAT şin interfeysi üçün isə ekranlanmış M8 yuvalarından istifadə edir.

BECKHOFF ER2809-0022-nin ətraf mühitdən mühafizə dərəcəsi nədir?

BECKHOFF ER2809-0022 IP65, IP66 və IP67 mühafizə dərəcələrini təmin edir; bu, onu tam toz keçirməz edir və sərt sənaye mühitlərində su şırnaqlarından və müvəqqəti suya batmadan qoruyur.
