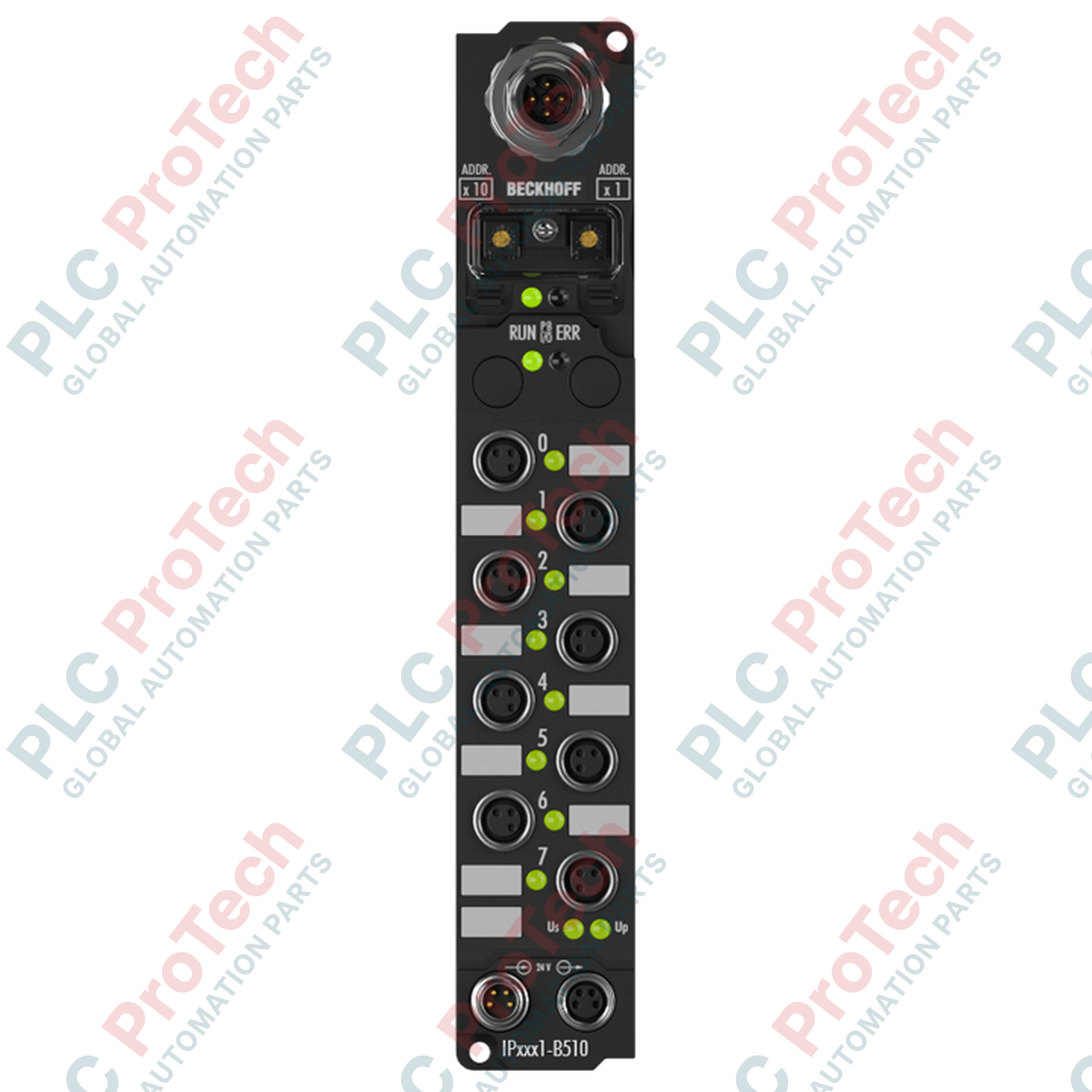

BECKHOFF IP2301-B510 Fieldbus Box

SKU IP2301-B510

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP2301-B510
Origin Germany
Product Type: Fieldbus Qutuları
Payment: T/T, Western Union
Weight: 2.0 kg
Dimensions: 30 mm x 175 mm x 26.5 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Təsvir

BECKHOFF IP2301-B510 idarəetmə şkafı olmadan birbaşa maşında quraşdırılmaq üçün nəzərdə tutulmuş yüksək məhsuldarlıqlı, paylanmış Sahə şini qutusudur. Bir qurğuda 4 rəqəmsal giriş və 4 rəqəmsal çıxışı birləşdirən bu cihaz yaxınlıq sensorlarından, açarlardan və kiçik aktuator yüklərindən məlumatların birbaşa lokal toplanmasını və idarə edilməsini təmin edir. Paylanmış avtomatlaşdırma sistemləri arasında sürətli və deterministik rabitəni asanlaşdırmaq üçün inteqrasiya edilmiş CANopen interfeysinə malikdir.

Möhkəm, nəmə davamlı korpusda yerləşdirilən BECKHOFF IP2301-B510 bütün I/O siqnalları üçün standartlaşdırılmış M8 bağlantılarından istifadə edir və sürətli, səhvsiz naqillənməni təmin edir. Kompakt ölçüləri və birbaşa sahə şini inteqrasiyası naqillərə olan tələbatı azaldır, nasazlıqların aradan qaldırılmasını asanlaşdırır və möhkəm, paylanmış avtomatlaşdırma topologiyalarında istismaravermə müddətini qısaldır.

Xüsusiyyətlər

1 Mbaud-a qədər avtomatik baud sürəti aşkarlanması ilə birbaşa CANopen şəbəkəsi inteqrasiyası.
Kontakt titrəməsini və siqnal səs-küyünü minimuma endirmək üçün 3,0 ms giriş filtri vaxtına malik 4 rəqəmsal giriş.
Qısaqapanmadan qorunan 4 rəqəmsal çıxış; etibarlı klapan və yük idarəetməsi üçün hər kanal üzrə 0,5 A-a qədər cərəyan təmin edir.
Lokal I/O siqnallarında yüksək vibrasiya dayanıqlığı üçün M8 vintli bağlantı nöqtələri.
IP65, IP66 və IP67 girişdən mühafizə dərəcələri birbaşa maşın üzərində quraşdırmaya imkan verir.
Proqram təminatı vasitəsilə SDO konfiqurasiyasına giriş daxil olmaqla, daxili diaqnostika dəstəyi.

Tətbiqlər

Paylanmış dəzgah idarəetməsi və uzaq sensor qrupları.
Yüksək girişdən mühafizə tələb olunan konveyer və materialların daşınması sistemlərinin idarə edilməsi.
Avtomatlaşdırılmış çeşidləmə sistemləri və lokal pnevmatik klapan terminallarının idarə edilməsi.
Sərt ekoloji şəraitdə işləyən montaj xətləri və qablaşdırma maşınları.

Texniki spesifikasiyalar

Ümumi və sistem məlumatları

Parametr	Spesifikasiya
İstehsalçı	BECKHOFF
Model	IP2301-B510
Məhsul növü	Sahə şini qutusu (I/O modulu)
Korpus materialı	PA6 (poliamid)
Konfiqurasiya üsulu	KS2000 proqramı və ya host kontrolleri vasitəsilə (SDO-lar)

CANopen rabitəsi

Parametr	Spesifikasiya
Sahə şini protokolu	CANopen (IPxxxx-B51x seriyasının spesifikasiyası)
Şin interfeysi bağlantısı	1 x M12 fiş, 5 pinli
Məlumat ötürmə sürətləri	10 kbaud-dan 1 Mbaud-a qədər (avtomatik aşkarlama)
Proses məlumatları obyektləri (PDO-lar)	16 göndərmə və 16 qəbul PDO-su
Əlavə xüsusiyyətlər	Qovşaq mühafizəsi, canlılıq mühafizəsi, fövqəladə obyekt, dəyişənlərin xəritələndirilməsi, saxlama/bərpa

Rəqəmsal girişlər

Parametr	Spesifikasiya
Kanalların sayı	4
Bağlantı texnologiyası	M8, vintli bağlantı
Giriş filtrinin vaxtı	3,0 ms
"0" siqnal gərginliyi	-3–+5 V
"1" siqnal gərginliyi	11–30 V (EN 61131-2, Tip 2-yə uyğun 6 mA giriş cərəyanı)
Sensor enerji təchizatı	İdarəetmə gərginliyindən əldə edilir, cəmi maks. 0,5 A (qısaqapanmadan qorunur)

Rəqəmsal çıxışlar

Parametr	Spesifikasiya
Kanalların sayı	4
Bağlantı texnologiyası	M8, vintli bağlantı
Yük növü ilə uyğunluq	Omik, induktiv və lampa yükləri
Nominal yük gərginliyi	24 V DC (-15% / +20%)
Maks. çıxış cərəyanı	Kanal başına 0,5 A (ayrı-ayrılıqda qısaqapanmadan qorunur)
Tipik qısaqapanma cərəyanı	1,5 A
Köməkçi enerji cərəyanı	Kanal başına tipik 20 mA

Elektrik və izolyasiya

Parametr	Spesifikasiya
İdarəetmə gərginliyi təchizatı	24 V DC (-15% / +20%)
Enerji təchizatı interfeysi	1 x M8 erkək yuva (4-pinli giriş); 1 x M8 dişi yuva (4-pinli aşağı istiqamətli çıxış)
Cərəyan sərfiyyatı (daxili)	45 mA + sensorun cərəyan sərfiyyatı (maks. 0,5 A)
Elektrik izolyasiyası	İdarəetmə gərginliyi/fieldbus: 500 V; idarəetmə gərginliyi/girişlər və ya çıxışlar: yoxdur

Mexaniki və ətraf mühit

Parametr	Spesifikasiya
Ölçülər (W x H x D)	30 mm x 175 mm x 26,5 mm
Montaj	M3 vintləri üçün 2 bərkitmə dəliyi (diametri 3,5 mm)
İşləmə temperaturu	0–+55 °C
Saxlama temperaturu	-25–+85 °C
Mühafizə sinfi	IP65, IP66 və IP67 (EN 60529 standartına uyğundur)
Vibrasiya/Zərbəyə davamlılıq	EN 60068-2-6 və EN 60068-2-27 standartlarına uyğundur
EMC maneəyədavamlılığı/şüalanması	EN 61000-6-2 və EN 61000-6-4 standartlarına uyğundur

Quraşdırma təlimatları

Sistemin uyğunluğunu yoxlayın: Elektrik inteqrasiyasından əvvəl əsas CANopen konfiqurasiyasının modul parametrlərinə uyğun gəldiyini yoxlayın.
Enerjini təcrid edin: Montajdan əvvəl bütün köməkçi idarəetmə və yük enerji mənbələrinin tamamilə enerjisiz olduğundan əmin olun.
Montaj: Modulu iki standart M3 vinti ilə 3,5 mm-lik montaj dəliklərindən istifadə edərək düz və sərt maşın səthinə bərkidin.
İnterfeys bağlantıları: 5-pinli M12 CANopen konnektorunu möhkəm bərkidin və ekranlamanın düzgün tətbiq olunduğundan əmin olun.
Enerji təchizatının naqillənməsi: 24 V DC idarəetmə gərginliyini M8 4-pinli erkək yuva vasitəsilə qoşun; zərurət olduqda M8 dişi aşağı istiqamətli portundan istifadə edərək onu sonrakı qurğulara ötürün.
I/O qurğusunun naqillənməsi: Nominal IP67 mühafizə sinfinə nail olmaq üçün rəqəmsal giriş və çıxışlardan gələn M8 kabellərini vintlə möhkəm bərkidin.
İstismara vermə: Qurğunu işə salın və avtomatik ünvan identifikasiyasını həyata keçirin və ya kontroller interfeysi vasitəsilə qovşaq parametrlərini təyin edin.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What protocol does the BECKHOFF IP2301-B510 utilize?

The BECKHOFF IP2301-B510 utilizes the CANopen protocol, featuring an automatic baud rate detection range of 10 kbaud up to 1 Mbaud and support for up to 16 send and 16 receive PDOs.

How many inputs and outputs are available on the BECKHOFF IP2301-B510?

The BECKHOFF IP2301-B510 is equipped with 4 digital inputs with a 3.0 ms input filter and 4 short-circuit-proof digital outputs delivering up to 0.5 A per channel.

What connection types are used for I/O and communication?

The BECKHOFF IP2301-B510 uses standardized M8 screw-type connection points for its 4 inputs and 4 outputs, an M12 5-pin connection for the CANopen bus interface, and 4-pin M8 connection points for power routing.

Can the BECKHOFF IP2301-B510 be mounted directly on a machine without an enclosure?

Yes, the BECKHOFF IP2301-B510 features a rugged PA6 polyamide housing with IP65, IP66, and IP67 protection ratings, permitting installation directly in wet, dusty, or high-vibration machine environments.

How is the BECKHOFF IP2301-B510 configured?

The BECKHOFF IP2301-B510 can be configured either through the BECKHOFF KS2000 configuration software or directly via the host controller using Service Data Objects (SDOs).
