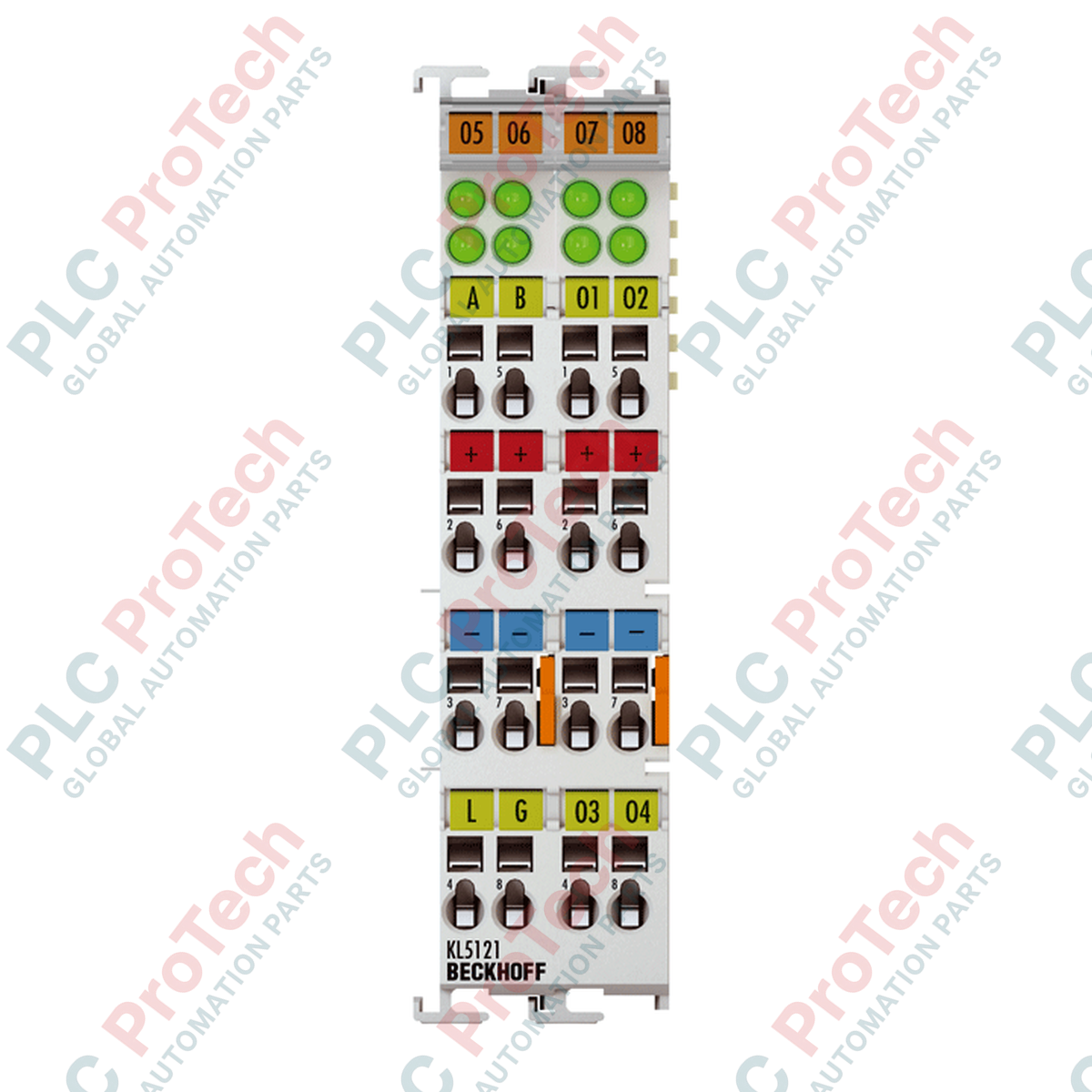

BECKHOFF KS5121 şin terminalı

SKU KS5121

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KS5121
Origin Germany
Product Type: Şin terminalları
Payment: T/T, Western Union
Weight: 0.06 kg
Dimensions: 24 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Təsvir

BECKHOFF KS5121 inkremental enkoder interfeysi və inteqrasiya edilmiş elektron eksantrik valı kontrolleri kimi fəaliyyət göstərmək üçün nəzərdə tutulmuş, qoşula bilən naqilləməyə malik xüsusi Bus Terminalıdır. Beckhoff K-bus sistemi daxilində işləyən bu modul tələbkar sənaye mövqeləndirmə tətbiqlərində 24 V DC inkremental enkoder siqnallarının dəqiq və yüksək sürətli qəbulunu və qiymətləndirilməsini təmin edir.

Terminal A, B, latch və gate bağlantılarına malik bir inkremental enkoder kanalını dörd proqramlaşdırıla bilən 24 V DC çıxışla birlikdə dəstəkləyir. O, 16 bitlik ikilik sayğaca malikdir və 4 qatlı qiymətləndirmədən istifadə edildikdə saniyədə 1.000.000 impulsadək yüksək tezlik həddini dəstəkləyir. 100 mikrosaniyədən az sürətli çıxış kommutasiyası müddəti enkoder mövqeyindəki dəyişikliklərə çevik cavab verməyi təmin edir və bu modulu real vaxt rejimində eksantrik valın kommutasiyası və sinxronizasiya tapşırıqları üçün olduqca səmərəli edir.

KS seriyasının əsas xüsusiyyəti qoşula bilən naqilləmə səviyyəsidir. BECKHOFF KS5121 terminal korpusunun naqilləmə blokundan asanlıqla ayrılmasına imkan verir; beləliklə, əl ilə yenidən naqilləmə tələb olunmadan texniki xidmət zamanı modul sürətlə dəyişdirilə bilər. Bu, quraşdırma xətalarını minimuma endirir və texniki xidmət zamanı maşının dayanma müddətini əhəmiyyətli dərəcədə azaldır.

Xüsusiyyətlər

A, B, latch və gate bağlantılarına malik birkanallı 24 V DC inkremental enkoder interfeysi
100 mikrosaniyədən az sürətli kommutasiya müddətinə malik dörd proqramlaşdırıla bilən 24 V DC çıxış
Mövqedən asılı çıxışların işə salınması üçün inteqrasiya edilmiş elektron eksantrik valı kontrolleri funksiyası
4 qatlı qiymətləndirmə zamanı saniyədə 1.000.000 impulsadək sürətli 16 bitlik ikilik sayğac
Sadələşdirilmiş naqilləmə, texniki xidmət və dəyişdirmə üçün qoşula bilən bağlantı səviyyəsi (KS seriyası)
Standart K-bus arxa panel sistemlərinə birbaşa inteqrasiya
Kanalların diaqnostik vəziyyətinin və əməliyyat statuslarının aydın göstərilməsi üçün status LED-ləri

Tətbiqlər

Sürətli, aparat əsaslı eksantrik valı kommutasiyası tələb edən fırlanan mövqeləndirmə sistemləri
Yüksək sürətli qablaşdırma, etiketləmə və çeşidləmə maşınları
Materialların daşınması və fasiləsiz trayektoriya üzrə mövqeləndirmə idarəetmə sistemləri
Enkoder əks əlaqəsinin K-bus əsaslı proqramlaşdırıla bilən məntiqi kontrollerlərə birbaşa inteqrasiyası

Texniki xüsusiyyətlər

Parametr	Spesifikasiya
İstehsalçı	BECKHOFF
Dəqiq model	KS5121
Məhsul növü	Şin terminalı (inkremental enkoder interfeysi)
Kanalların sayı	1 inkremental enkoder girişi, 4 çıxış
Enkoder girişləri	A, B, latch, gate
Enkoderin qida gərginliyi	24 V DC
Çıxış gərginliyi	24 V DC
Çıxış cərəyanı	0,5 A
Sayğacın dərinliyi	16 bitlik ikilik
Tezlik həddi	1.000.000 impuls/s (4 qatlı qiymətləndirmə ilə)
Kommutasiya sürəti	100 mikrosaniyədən az
Xüsusi funksionallıq	Elektron eksantrik val kontrolleri
Enerji təchizatı	24 V DC (-15% / +20%)
Cərəyan sərfi (K-bus)	Adətən 60 mA
Cərəyan sərfi (enerji kontaktları)	Adətən 30 mA + yük
Proses təsvirinin bit genişliyi	Giriş/Çıxış: 2 x 16 bit verilənlər, 2 x 8 bit idarəetmə/vəziyyət
Bağlantı texnologiyası	Qoşula bilən yaylı sıxac bağlantısı
Keçiricinin en kəsiyi (bərk/çoxdamarlı)	0,08–1,5 mm² (AWG 28...16)
Keçiricinin en kəsiyi (çoxdamarlı)	0,14–1,5 mm² (AWG 26...16)
Soyma uzunluğu	8–9 mm
İşləmə temperaturu	0 degC-dən +55 degC-dək
Saxlama temperaturu	-25 degC-dən +85 degC-dək
Nisbi rütubət	95%, kondensasiya olmadan
Mühafizə sinfi	IP20
Ölçülər (W x H x D)	24 mm x 100 mm x 68 mm
Təsdiqlər	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Quraşdırma təlimatları

Enerjinin kəsilməsi: Terminalın quraşdırılmasına, naqillənməsinə və ya sökülməsinə başlamazdan əvvəl bütün enerji mənbələrini (sistem və sahə tərəfi enerji təchizatlarını) həmişə təcrid edin və söndürün.
DIN relsinə montaj: İnteqrasiya edilmiş kilidləmə mexanizmindən istifadə etməklə terminalı EN 60715 standartına uyğun standart 35 mm-lik DIN relsinə möhkəm oturdun. İkiqat yuva və çıxıntı konstruksiyasından istifadə edərək qonşu K-bus terminalları ilə düzgün yan-yana birləşməni təmin edin.
Naqilləmə quruluşu: Terminal naqillərinin uclarını göstərilən 8–9 mm uzunluqda soyun. Qoşula bilən konnektor bloklarındakı yaylı sıxacları kiçik vintaçanla açın, sıxacları buraxmazdan əvvəl naqili daxil edin.
Qoşula bilən blokun yerləşdirilməsi: Naqilləmə tamamlandıqdan sonra qoşula bilən bağlantı blokunu yerinə kilidlənənədək KS5121 terminal korpusuna möhkəm şəkildə daxil edin.
K-bus yoxlaması: K-bus rabitə halqasının bütövlüyünü təmin etmək üçün Bus Terminal qurğusunun sonunda son terminalı (adətən KL9010) qoşun.
İlkin istismara vermə: Enkoder əks əlaqəsini və çıxışların kommutasiya yollarını yoxlamaq üçün K-bus enerji təchizatını və konfiqurasiyanı kontroller proqramınız (məsələn, TwinCAT) vasitəsilə tətbiq edin.

Əvəzetmə üzrə tövsiyələr

Mövcud BECKHOFF KS5121 terminalı əvəz edərkən ayrı-ayrı sahə naqillərini ayırmağa ehtiyac yoxdur. İşləməyən qurğunun ön hissəsindəki qoşula bilən naqilləmə bloklarını çıxarın, terminalı DIN relsindən azad edin, əvəzedici KS5121 modulunu quraşdırın və əvvəlcədən naqillənmiş blokları yeni terminal interfeysinə möhkəm şəkildə oturdun. K-bus parametrlərinin master konfiqurasiyasındakı sistem profili ilə uyğun olduğuna əmin olun.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the key difference between the BECKHOFF KS5121 and KL5121 models?

The BECKHOFF KS5121 features a pluggable wiring level that allows the terminal's terminal block and pre-assembled wiring harness to be detached from the electronic housing. This feature simplifies maintenance and module replacement compared to the standard KL5121, which uses fixed wiring terminals.

What encoder signal types are supported by the BECKHOFF KS5121?

The BECKHOFF KS5121 supports 24 V DC incremental encoder signals. It includes connection points specifically designed for A, B, latch, and gate input lines.

What is the maximum signal frequency capability of this module?

The BECKHOFF KS5121 has a limit frequency of 1,000,000 increments per second (1 MHz) when utilizing 4-fold signal evaluation, allowing for highly accurate, high-speed position monitoring.

Can the outputs of the BECKHOFF KS5121 be configured to trigger automatically based on position?

Yes, the BECKHOFF KS5121 features an integrated electronic camshaft controller. This built-in functionality allows the four 24 V DC outputs to switch states rapidly (< 100 microseconds) based directly on the hardware-evaluated position of the encoder.

What are the current consumption ratings for this module?

The BECKHOFF KS5121 has a typical current consumption of 60 mA from the internal K-bus. On the field side, the current consumption from the power contacts is typically 30 mA plus the external load of the four outputs.
