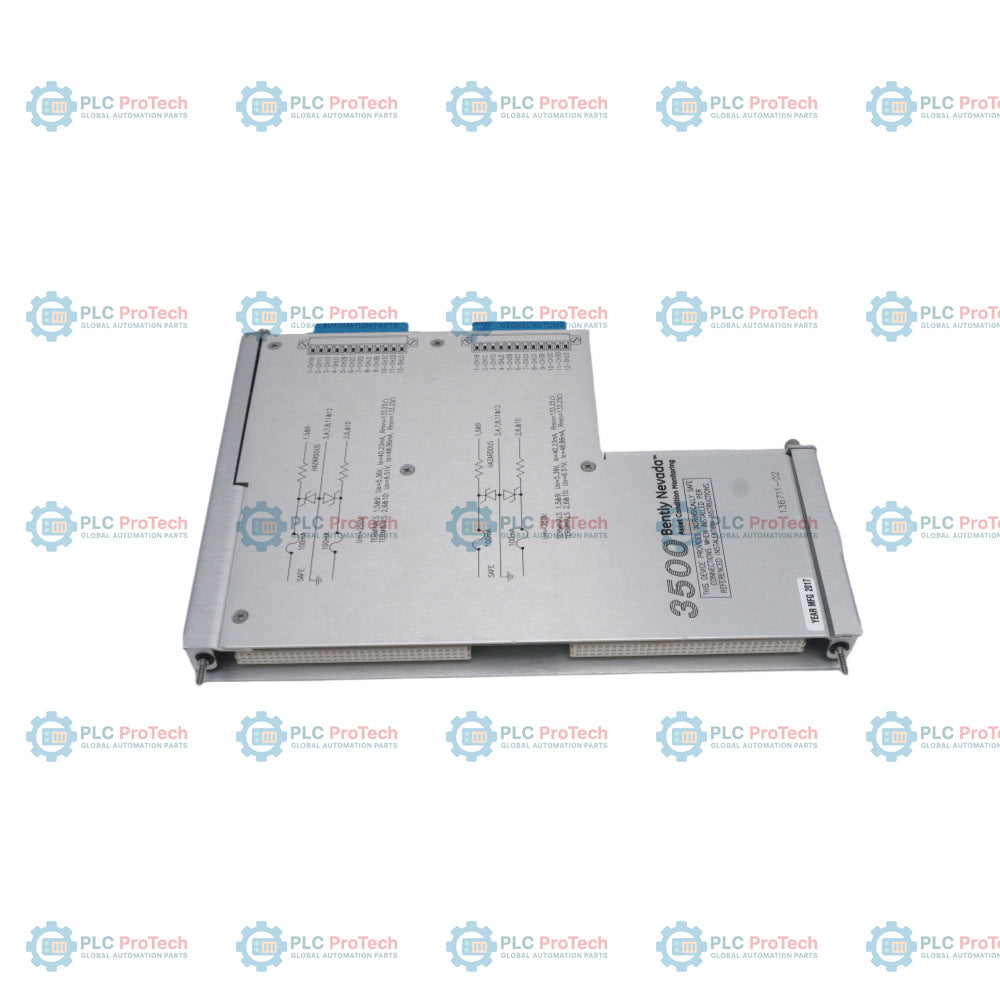

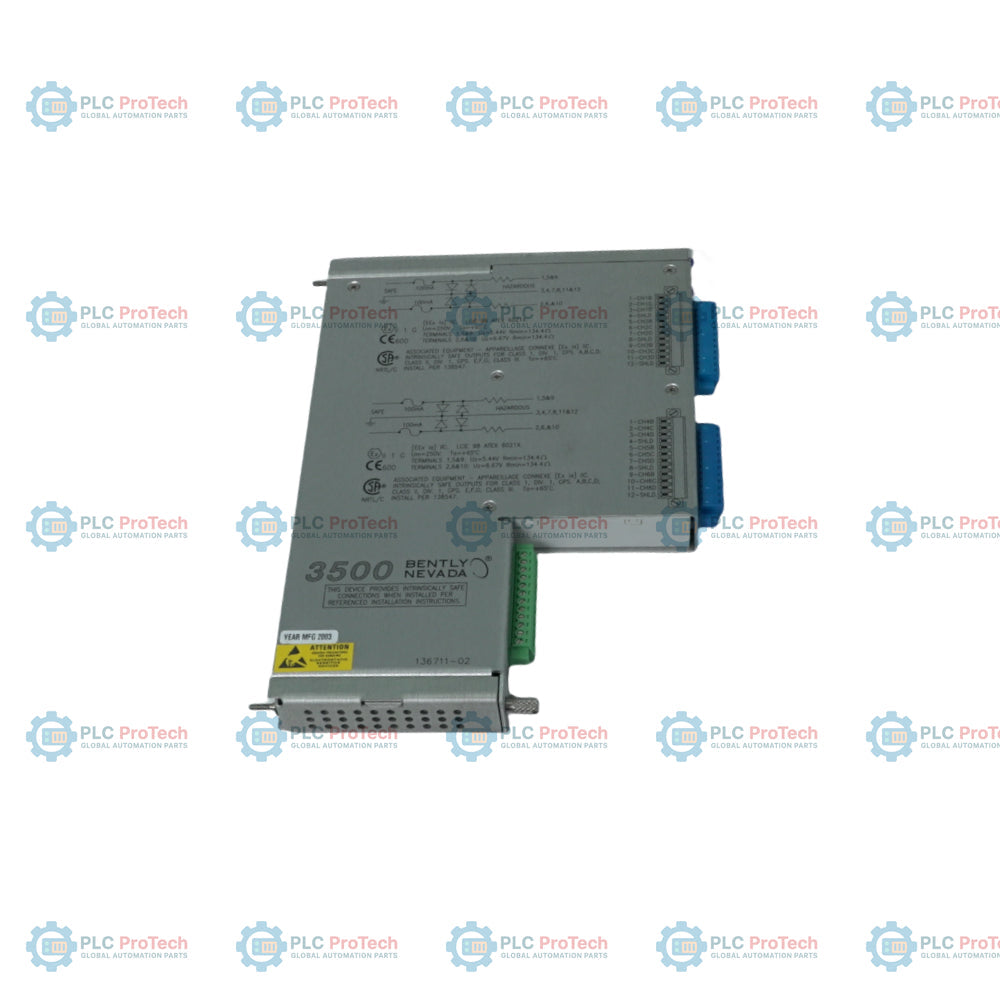

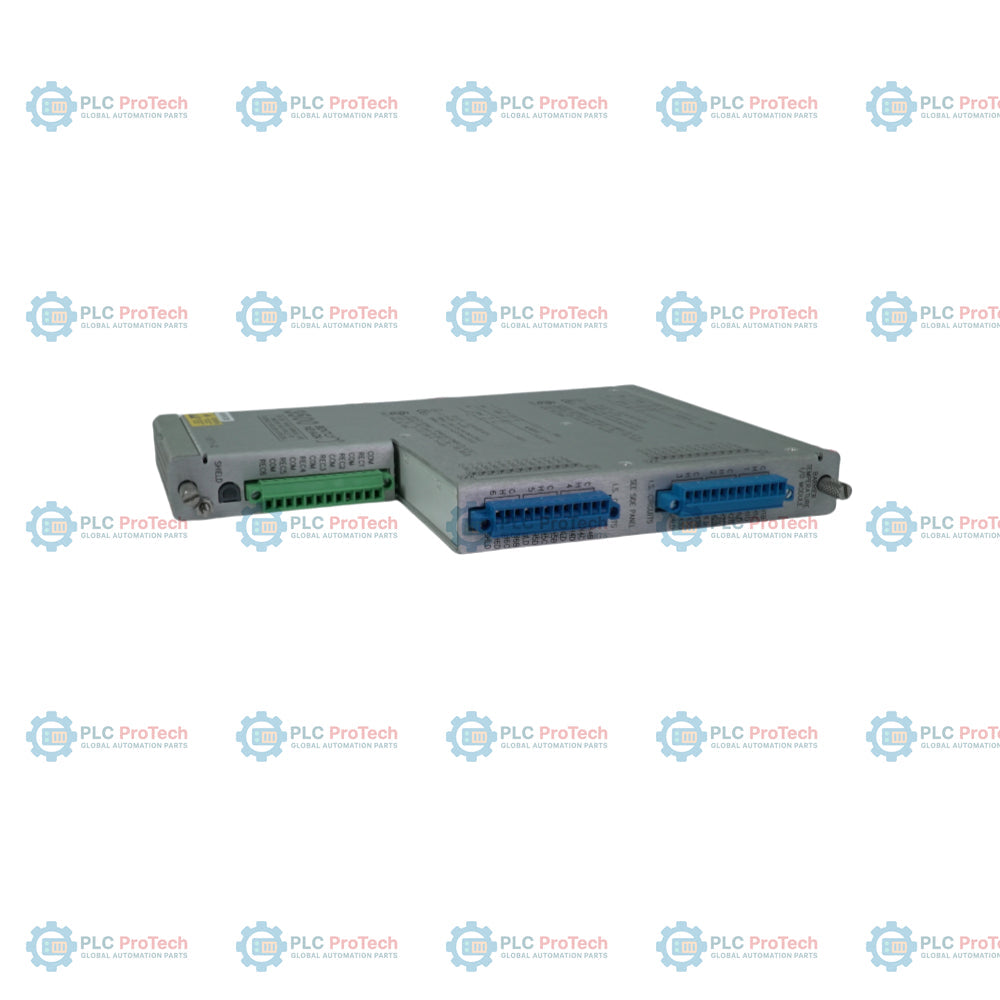

Daxili baryerləri və daxili terminalları olan Bently Nevada 136711-02 3500/61 RTD/TC giriş/çıxış modulu

SKU 136711-02

In stock

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 136711-02
Country of origin:United States
Product Type: RTD/TC Giriş/Çıxış Modulu
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 460g
Dimensions: 24.4 mm x 241.3 mm x 163.1 mm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Təsvir

Bently Nevada 136711-02, 3500 Maşın Mühafizəsi Sistemi daxilində temperatur çeviricilərindən daxil olan siqnalların emalı üçün nəzərdə tutulmuş, daxili baryerlərə və daxili sonlandırmalara malik, izolyasiya olunmamış RTD/TC giriş-çıxış moduludur. 3500/61 Temperatur Monitorunun əsas modulunun birbaşa arxasındakı tam hündürlüklü arxa yuvaya quraşdırılan bu modul altı ədədə qədər Müqavimət Temperatur Detektoru (RTD) və ya Termocüt (TC) çeviricisindən daxil olan siqnalları qəbul edir. 136711-02, sənaye mühitlərində öz-özünə təhlükəsiz maşın monitorinqi tətbiqlərini dəstəkləmək üçün şərtləndirilmiş siqnalları və +4-dən +20 mA-ya qədər proporsional qeydiyyatçı çıxışlarını inteqrasiya olunmuş daxili baryerlərdən keçirir.

Xüsusiyyətlər

Altı giriş kanalı üçün daxili zener baryerləri və daxili sonlandırma naqilləri üçün konnektorlar təqdim edir
3 naqilli RTD, 4 naqilli RTD və Termocüt çeviriciləri üçün konfiqurasiya edilə bilən interfeys seçimləri
3500 sisteminin arxa paneli vasitəsilə birbaşa 3500/61 Temperatur Monitorunun arxasına inteqrasiya olunur
Hər bir fərdi kanal üçün +4-dən +20 mA-ya qədər proporsional qeydiyyatçı çıxışlarını yönləndirir

Tətbiqlər

Turbinalar, kompressorlar və nasoslar kimi fırlanan maşınlarda yastıq temperaturunun monitorinqi
Təhlükəli zonalarda RTD və TC çeviricilərindən istifadə etməklə proses temperaturunun ölçülməsi
3500 sistem arxitekturası daxilində maşınların mühafizəsi və vəziyyət monitorinqi

Texniki xüsusiyyətlər

Parametr	Xüsusiyyət
İstehsalçı	Bently Nevada
Hissə nömrəsi	136711-02
Uyğun əsas modul	3500/61 Temperatur Monitoru
Modul tipi	Daxili baryerlərə və daxili sonlandırmalara malik RTD/TC izolyasiya olunmamış giriş-çıxış modulu
Kanalların sayı	1-dən 6-ya qədər RTD və ya TC çevirici siqnallarını qəbul edir
Giriş empedansı	Hər bir naqil girişi üçün 10 Mohm-dan çox
Termocüt tipləri	E tipi (-100 degC-dən +1000 degC-yə qədər), J tipi (0 degC-dən +760 degC-yə qədər), K tipi (0 degC-dən +1370 degC-yə qədər), T tipi (-160 degC-dən +400 degC-yə qədər)
RTD tipləri	100 ohm 3 naqilli və 4 naqilli platin (alpha = 0.00385 və ya 0.00392), 120 ohm 3 naqilli və 4 naqilli nikel, 10 ohm 3 naqilli və 4 naqilli mis
RTD cərəyan mənbəyinin dəyəri	25 degC-də hər bir çevirici üçün 925 +-15 uA
Qeydiyyatçı çıxışları	Monitorun tam ölçü diapazonuna proporsional +4-dən +20 mA-ya qədər (hər kanal üçün ayrıca)
Gərginliyə uyğunluq (cərəyan çıxışı)	Yükdə 0-dan +12 Vdc-yə qədər diapazon (0-dan 600 ohm-a qədər yük müqaviməti)
Qeydiyyatçı çıxışının ayırdetmə qabiliyyəti	Bit başına 0.3662 uA, otaq temperaturunda +-0.15% xəta (temperatur diapazonu üzrə +-0.4% xəta)
İşləmə temperaturu	Daxili baryerli giriş-çıxış modulları ilə istifadə edildikdə 0 degC-dən +65 degC-yə qədər (32 degF-dən +150 degF-yə qədər)
Saxlama temperaturu	-40 degC-dən +85 degC-yə qədər (-40 degF-dən +185 degF-yə qədər)
Rəf sahəsinə tələbat	1 tam hündürlüklü arxa yuva
Ölçülər (H x E x D)	241.3 mm x 24.4 mm x 163.1 mm (9.50 in x 0.96 in x 6.42 in)
Çəki	0.46 kg (1.01 lbs)

Quraşdırma təlimatları

Giriş-çıxış modulunu müvafiq 3500/61 Temperatur Monitoru modulunun birbaşa arxasında yerləşən tək tam hündürlüklü arxa yuvaya quraşdırın.
Naqil birləşmələrini çeviricinin naqillənmə konfiqurasiyasına uyğun olaraq yaşıl və mavi daxili sonlandırma konnektoru başlıqlarına bərkidin.
Daxili baryerlər aktiv olduqda iş mühitinin temperaturunun 0 degC-dən +65 degC-yə qədər müəyyən edilmiş hədlər daxilində qalmasını təmin edin.

Uyğunluq və sertifikatlar

Sertifikat / Standart	Standart / Təfərrüatlar
EMC direktivi	2004/108/EC (EN 61000-6-2, EN 55011/CISPR 11, EN 61000-6-4)
Aşağı gərginlik direktivi	2006/95/EC (EN 61010-1)
Şimali Amerikanın təhlükəli ərazi təsdiqi	Ex nC [ia] IIC: Class I, Div 1; AEx nC [ia] IIC: Class 1, Zone 2/0 Groups A, B, C, D; T4 @ Ta = -20 degC-dən +65 degC-yə qədər
ATEX təsdiqi	II 3/(1) G, Ex nC[ia Ga] IIC T4 Gc, T4 @ Ta = -20 degC-dən +65 degC-yə qədər
Braziliya təsdiqi (yalnız 3500/61)	BR-Ex nC[nL] IIC T4, T4 @ Ta = -20 degC-dən +65 degC-yə qədər
Cənubi Afrika təsdiqi	Ex nCAL [ia] IIC T4, Ex nCAL [L] IIC T4, T4 @ Ta = -20 degC-dən +65 degC-yə qədər

FAQ

Modul şassidə hansı yuva mövqeyini tutur?

Modul 3500/61 Temperatur Monitorunun əsas kartının düz arxasındakı tam hündürlüklü arxa yuvaya quraşdırılır.

Terminallara hansı transduser girişləri qoşula bilər?

Modul Type E, J, K və T termocütləri, yaxud platin, nikel və mis RTD-ləri daxil olmaqla, altı RTD və ya termocüt girişini qəbul edir.

Modulun işləməsi üçün hansı temperatur diapazonuna icazə verilir?

Daxili baryerli I/O konfiqurasiyaları ilə istifadə edildikdə, işləmə temperaturu diapazonu 0 degC-dən +65 degC-dəkdir.
