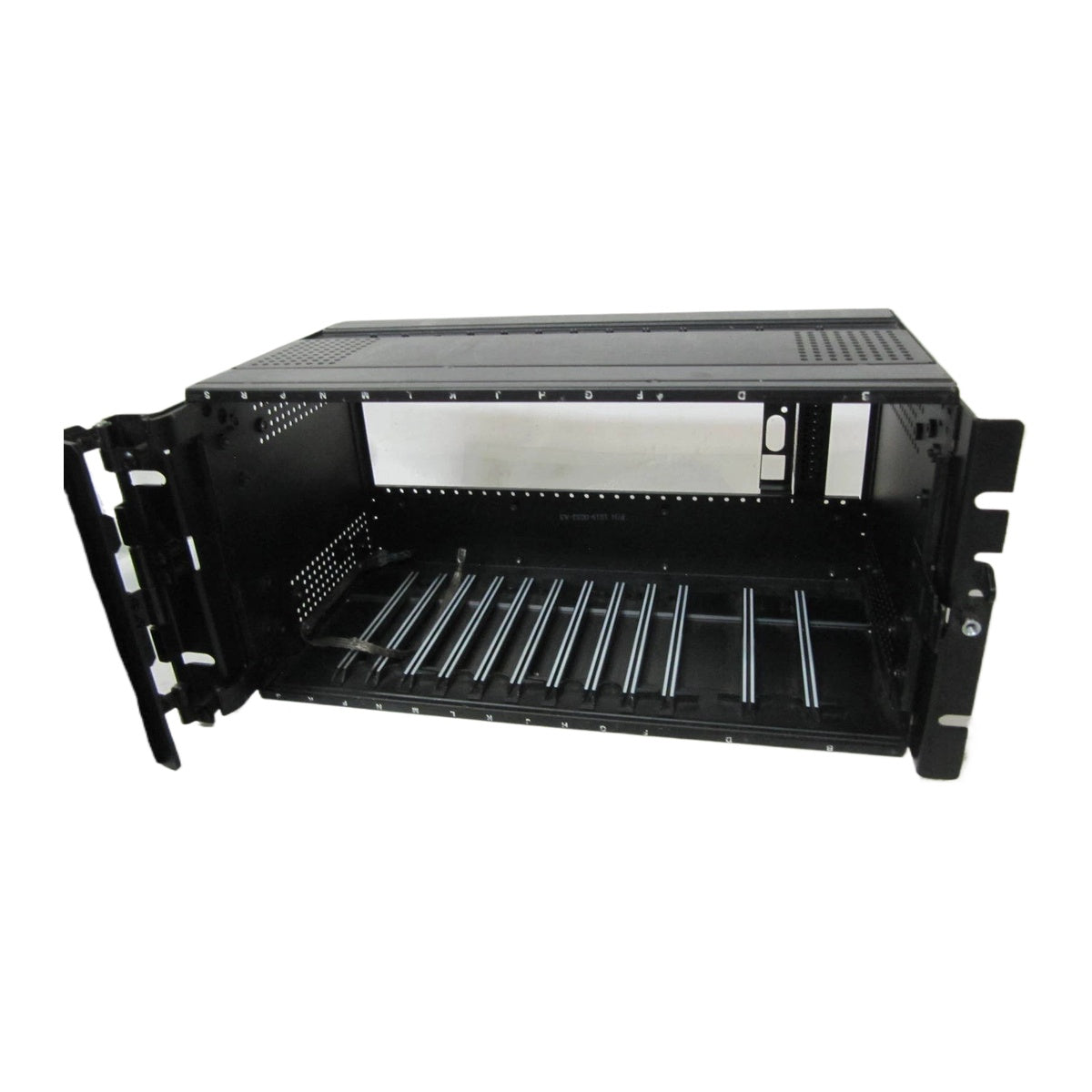

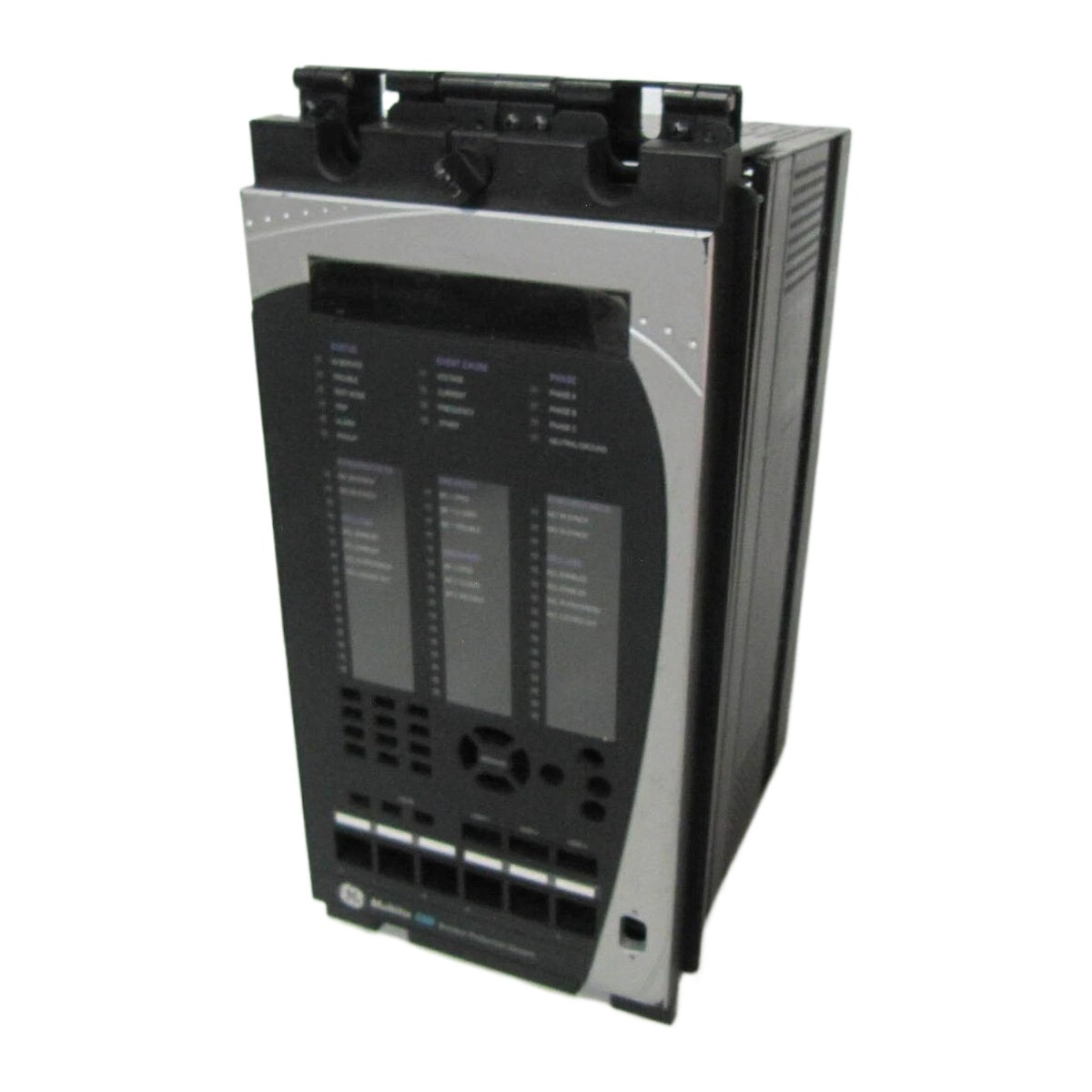

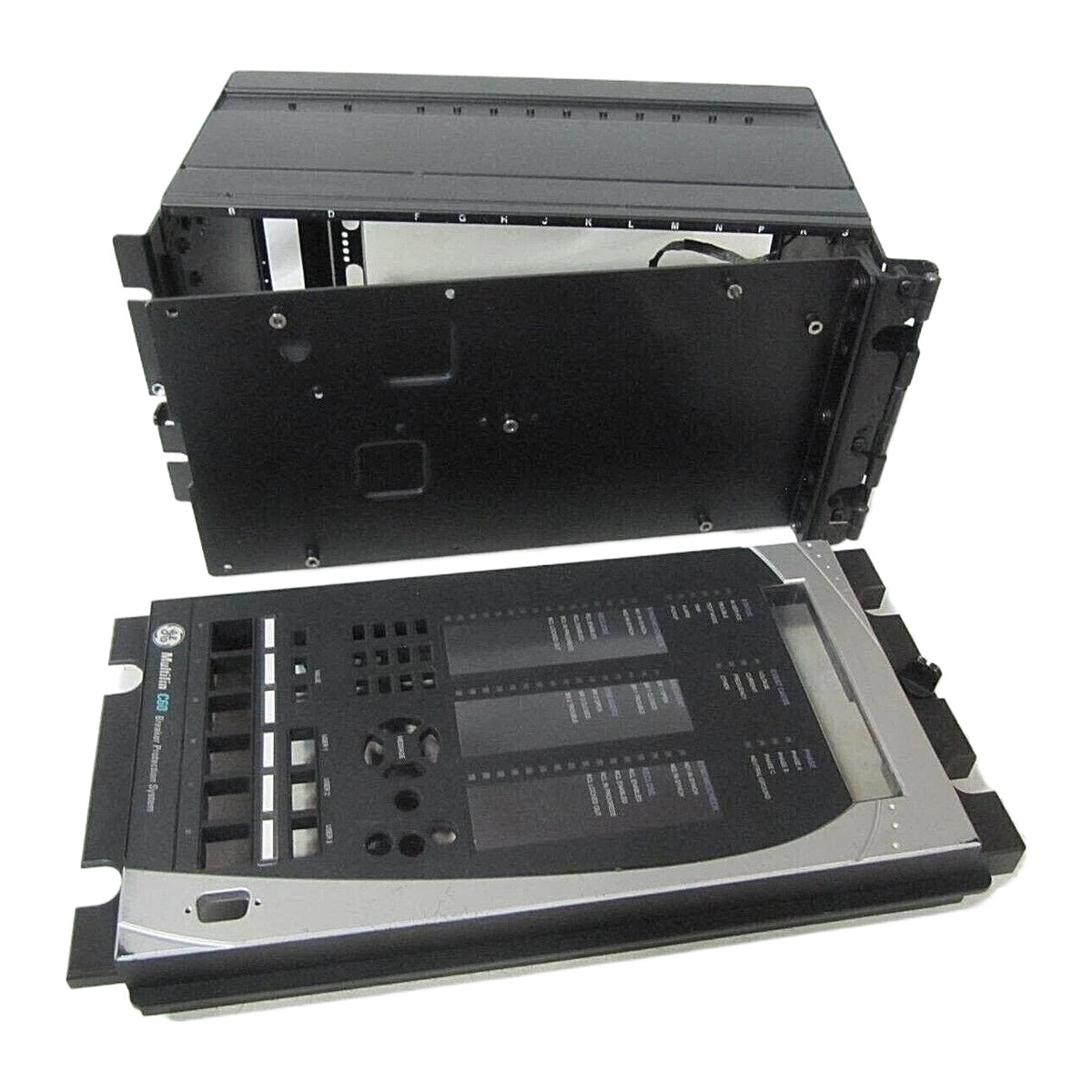

GE Multilin C60-K03-HKH-F8L-H67-M67-P6C-U6D-W6D açar mühafizə sistemi

Təsvir

GE Multilin C60-K03-HKH-F8L-H67-M67-P6C-U6D-W6D yarımstansiya və sənaye avtomatlaşdırması tətbiqlərində elektrik açarlarının idarə edilməsi üçün nəzərdə tutulmuş, yarımstansiya şəraitinə uyğunlaşdırılmış mühafizə, idarəetmə və monitorinq qurğusudur. O, bir yarımlı açar və ya halqa şini sxemləri kimi mürəkkəb ikili açarlı şin konfiqurasiyalarını dəstəkləyir və açar nasazlığının aşkarlanması, çoxsaylı təkrar qoşulma, sinxronluq yoxlaması, həddən artıq cərəyan, yüksək gərginlik və həssas istiqamətli güc elementləri daxil olmaqla inteqrasiya edilmiş mühafizə funksiyalarını təmin edir.

Yüksək sıxlıqlı giriş-çıxış konfiqurasiyaları, qabaqcıl vaxt sinxronizasiyası və möhkəm rabitə protokolu dəstəyi (məsələn, IEC 61850, DNP 3.0, Modbus TCP/IP və IEC 60870-5-104) ilə təchiz edilmiş GE Multilin C60K03HKHF8LH67M67P6CU6DW6D inteqrasiya edilmiş rəngli İMM paneli vasitəsilə deterministik idarəetmə məntiqinin icrasını və real vaxt vizuallaşdırmasını təmin edir.

Xüsusiyyətlər

• İnteqrasiya edilmiş açar idarəetməsi: Vahid modul platformada tam mühafizə, idarəetmə və monitorinq.
• İkili açar dəstəyi: 4-ə qədər cərəyan transformatoru dəstinin daxili cəmlənməsi ilə bir yarımlı açar və halqa şini quruluşları üçün yerli funksionallıq.
• FlexLogic mühərriki: 1024-ə qədər fərdi idarəetmə sxemi sətrini dəstəkləyən yüksəksürətli proqramlaşdırıla bilən məntiq mühərriki.
• Qabaqcıl mühafizə elementləri: Açar nasazlığı, 10 elementli sinxronluq yoxlaması, çoxsaylı təkrar qoşulma, yüksək gərginlikdən mühafizə, istiqamətli güc və termik həddən artıq yüklənmə funksiyalarını əhatə edir.
• Yüksək sıxlıqlı giriş-çıxış çevikliyi: Geniş yarımstansiya avtomatlaşdırma ehtiyaclarını dəstəkləmək üçün seçilə bilən rəqəmsal giriş-çıxış seçimlərinə malik miqyaslana bilən aparat arxitekturası.
• Kompleks pozuntu qeydiyyatı: Qabaqcıl hadisə qeydiyyatçısı (1024 hadisə), COMTRADE osilloqrafiyası (64-ə qədər rəqəmsal / 40 analoq kanal), qəza xülasəsi hesabatı və məlumatların qeydiyyatı imkanları.
• Yarımstansiya rabitəsi: IEC 61850 Ed. 1/Ed. 2, PRP (IEC 62439-3), marşrutlaşdırıla bilən GOOSE, IEEE 1588 vaxt sinxronizasiyası və CyberSentry təhlükəsizliyini dəstəkləyən qabaqcıl Ethernet seçimləri.
• İnsan-maşın interfeysi: İstifadəçi tərəfindən proqramlaşdırıla bilən düymələrə, status LED-lərinə və yuva displeyi seçimlərinə malik qrafik ön panel displeyi.

Tətbiqlər

• Müstəqil açar monitorinqi və idarəetməsi
• Bir yarımlı açar və halqa şini sxemlərinin idarə edilməsi
• Tək cihazdan istifadə edən avtomatik şin köçürmə (əsas-ehtiyat-əsas) sxemləri
• Enerji təchizatı və sənaye yarımstansiyalarında paylanmış yuva idarəetməsi
• Sinxronluğun yoxlanılması və yenidən qoşulma tətbiqləri

Sifariş haqqında məlumat

Texniki spesifikasiyalar

Quraşdırma təlimatları

• Rafa quraşdırma: Standart 19 düymlük rack korpusuna üfüqi şəkildə quraşdırın. İstiliyin yayılmasına imkan vermək üçün şassinin ətrafında düzgün ventilyasiya və boşluq təmin edin.
• Torpaqlama: EMI/RFI səs-küy müdaxiləsini minimuma endirmək üçün qoruyucu torpaqlama çıxışını aşağı impedanslı torpaqlama lentlərindən istifadə etməklə birbaşa yarımstansiyanın əsas torpaqlama şinasına qoşun.
• Qida təchizatı naqilləri: Modulu enerjiləndirməzdən əvvəl idarəetmə qida təchizatının nominal 125/250 V AC/DC iş gərginliyinə uyğun olduğunu yoxlayın. Gələn enerji xətlərində müvafiq qoruyucuların olmasını təmin edin.
• CT/VT bağlantıları: Cərəyan transformatoru və gərginlik transformatoru girişlərini qoşarkən düzgün polyarlığı və faza istiqamətini təmin edin. Enerjili CT ikinci dövrələrini heç vaxt açıq dövrədə saxlamayın.
• Fiber optik kabellər: ST fiber optik Ethernet bağlantıları üçün tövsiyə olunan əyilmə radiuslarına riayət edin ki, siqnal zəifləməsinin və ya fiberin fiziki zədələnməsinin qarşısı alınsın.
