Honeywell CC-PDIH01 Experion Series-C yüksək gərginlikli rəqəmsal giriş modulu

Təsvir

Honeywell CC-PDIH01, Experion Series-C I/O platformasında prosesə nəzarət və monitorinq tətbiqləri üçün hazırlanmış yüksək sıxlıqlı rəqəmsal giriş moduludur. O, yüksək gərginlikli diskret siqnallar üçün sahə interfeysi kimi çıxış edir, sahə kontaktorlarından, açarlardan və bloklama qurğularından girişləri qəbul edərək ikili sistem vəziyyətlərini C300 kontrollerinə ötürür.

32 giriş kanalına malik CC-PDIH01, seçilmiş Input Output Termination Assembly (IOTA)-dan asılı olaraq müxtəlif yüksək gərginlikli AC və DC sahə səviyyələrində izolyasiyalı siqnal qəbulu təmin edir. Universal Input Output Module (IOM) aparat qurğusunu xüsusi yüksək gərginlikli IOTA-larla birləşdirən modul, sənaye müəssisələri üçün qalvanik izolyasiyalı sahə siqnallarının emalını təmin etməklə sistemin ehtiyat hissələrinin idarə edilməsini sadələşdirir.

Xüsusiyyətlər

• Yüksək kanal sıxlığı: Yığcam Series-C modul ölçüsündə 32 diskret giriş siqnalı kanalını qəbul edir.
• Çevik yüksək gərginlik dəstəyi: Xüsusi IOTA-lardan istifadə etməklə 120 VAC/125 VDC və ya 240 VAC sahə siqnalı səviyyələrində işləyir.
• Standartlaşdırılmış aparat yığımı: Ehtiyat hissələri inventarını minimuma endirmək üçün müxtəlif xətt gərginliklərində vahid IOM arxitekturasından istifadə edir.
• Qalvanik izolyasiya: Sahə naqilləri ilə məntiq ümumi xətti arasında 1500 VAC RMS və ya +/-1500 VDC izolyasiyasını təmin edən optik izolyasiyaya malikdir.
• Çevik ehtiyatlandırma seçimləri: Xətaya davamlı avtomatlaşdırma arxitekturaları üçün qeyri-ehtiyatlı və ehtiyatlı IOTA konfiqurasiyalarını dəstəkləyir.
• İnteqrasiya edilmiş diaqnostika: Siqnalların ötürülməsinin bütövlüyünü və vəziyyətlərin etibarlı bildirilməsini təmin etmək üçün daxili aparat özünüsınağını həyata keçirir.
• Konfiqurasiya edilə bilən məntiq: Qurğunun açar məntiqinə uyğunlaşmaq üçün hər kanal üzrə giriş vəziyyətinin birbaşa və əks interpretasiyasını dəstəkləyir.

Tətbiqlər

• Yüksək gərginlikli kontaktların monitorinqi: 120 VAC, 125 VDC və ya 240 VAC gərginlikdə işləyən mühərrik idarəetmə mərkəzlərindən (MCC), avtomatik açarlardan və köməkçi rele kontaktlarından diskret status siqnallarını qəbul edir.
• Texnoloji qurğunun bloklama siqnallarının emalı: Sərt naqilli sahə təhlükəsizlik açarlarını və texnoloji proses bloklamalarını birbaşa C300 idarəetmə strategiyalarına inteqrasiya edir.
• Yarımstansiya və elektrik interfeysi: 125 VDC yarımstansiya siqnallarını və enerji təchizatı status nöqtələrini Experion DCS-ə inteqrasiya edir.

Texniki spesifikasiyalar

Qoşulmalar / İnterfeyslər

Quraşdırma qaydaları

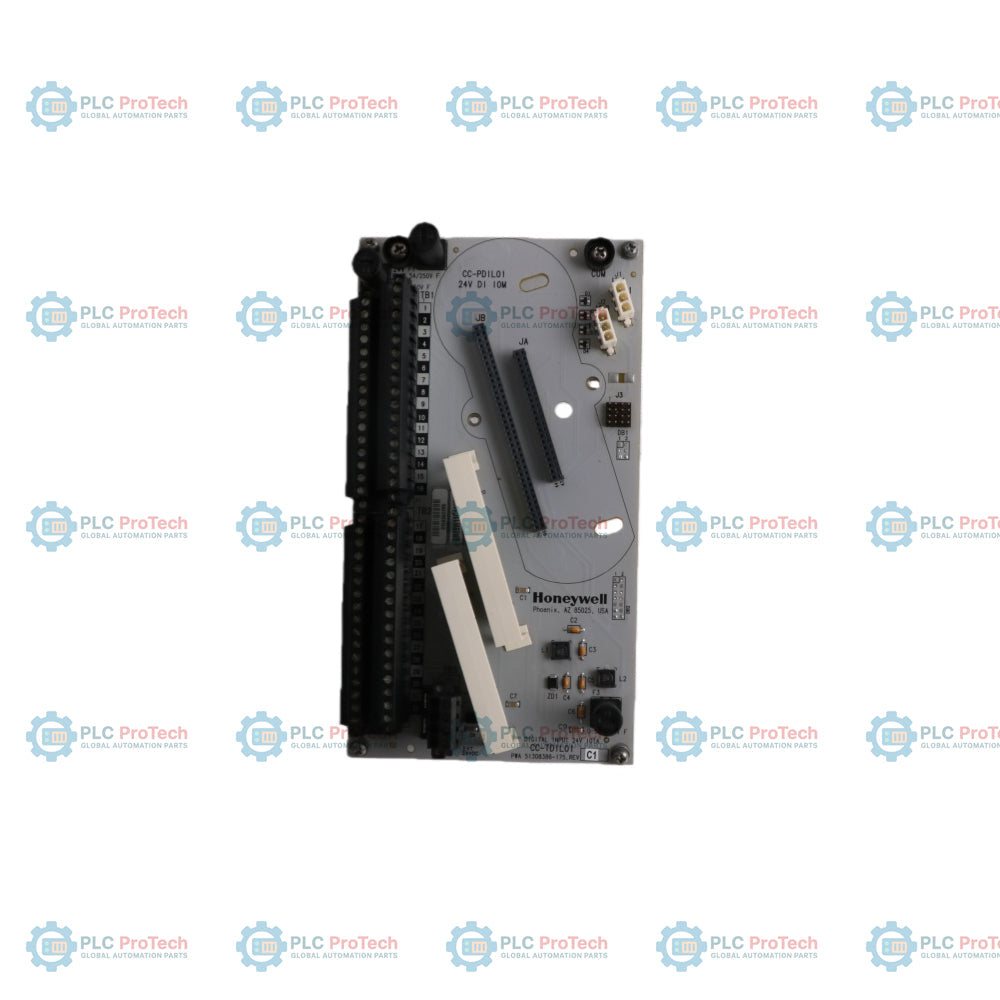

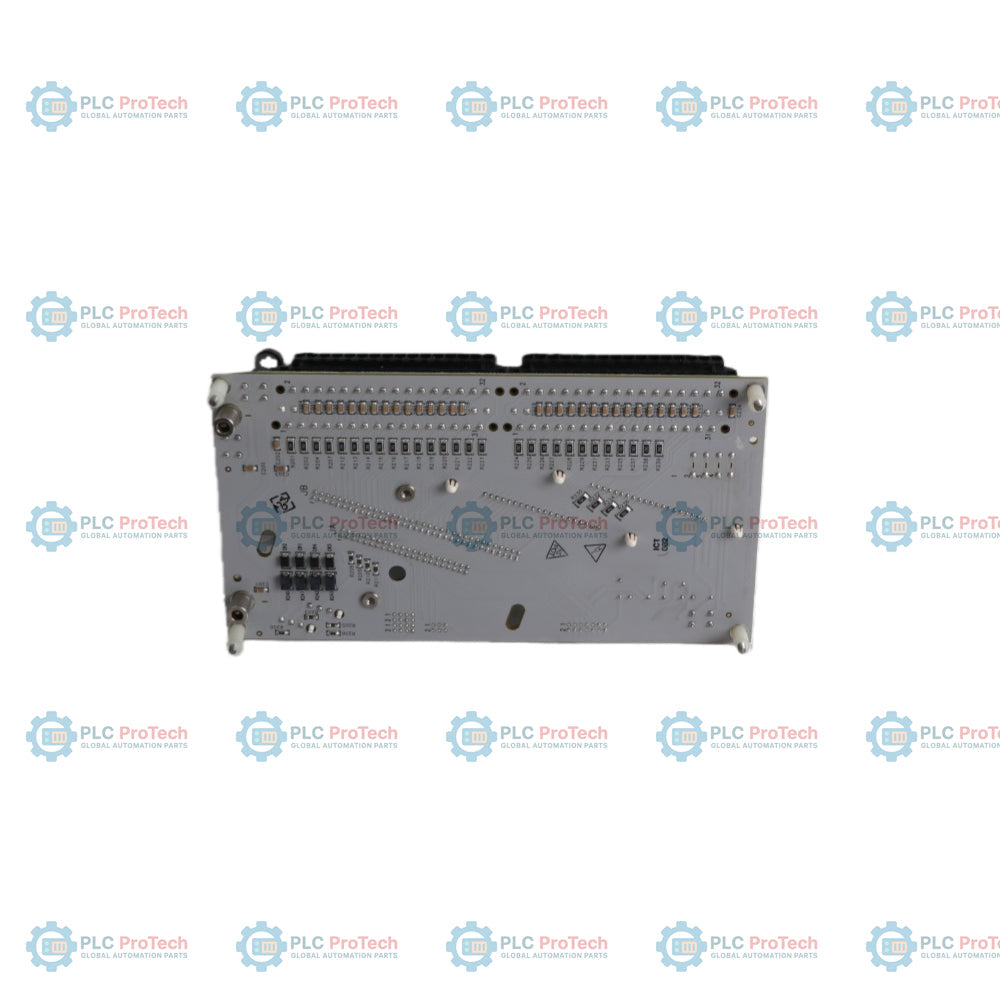

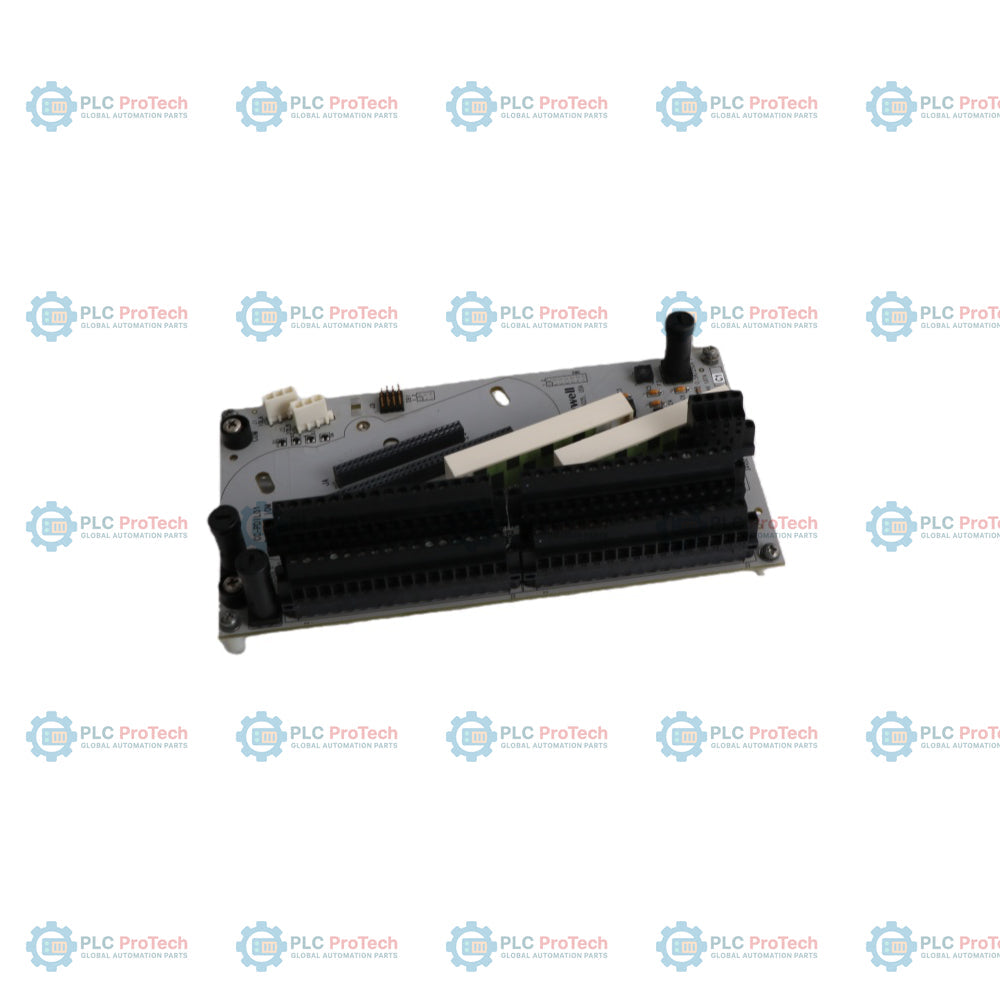

1. Sahə siqnalı səviyyələrinin quraşdırılmış konkret IOTA-ya (məsələn, CC-TDI110/120 və ya CC-TDI220/230) uyğun olduğunu təsdiqləyin: 120 VAC, 125 VDC və ya 240 VAC.
2. Aparatın montajından əvvəl sahə sensor dövrələrinə və IOTA daşıyıcı şininə verilən enerjinin söndürüldüyünü yoxlayın.
3. IOTA-nı kabinet daşıyıcı qurğusuna möhkəm bərkidin.
4. CC-PDIH01 modulunu IOTA-dakı kənar konnektorlarla hizalayın və yerinə tam oturana qədər möhkəm itələyin.
5. Yüksək gərginlikli sahə naqillərini IOTA üzərindəki çıxarıla bilən vintli terminal bloklarına qoşun və uyğun naqil ölçüsünə və sahənin torpaqlanması prinsiplərinə əməl edin.
6. Kanal statusu göstəricilərini yoxlamaq üçün IOTA daşıyıcı şininə məntiq enerjisi, sahə həyəcanlandırma gərginliyini isə tətbiq edin.

Konfiqurasiya qaydaları

1. Giriş kanallarını Experion Control Builder-də müvafiq C300 kontrollerinin I/O ağacı altında konfiqurasiya edin.
2. Kanal istiqamətini (Direct və ya Reverse) sahə kontaktının vəziyyəti spesifikasiyalarına uyğun olaraq seçin.
3. Artıq IOTA quraşdırmaları (məsələn, CC-TDI120) üçün ilkin və ikincil CC-PDIH01 modullarını eyni IOTA ünvan yuvasına təyin edin ki, keçid funksionallığı aktivləşdirilsin.
