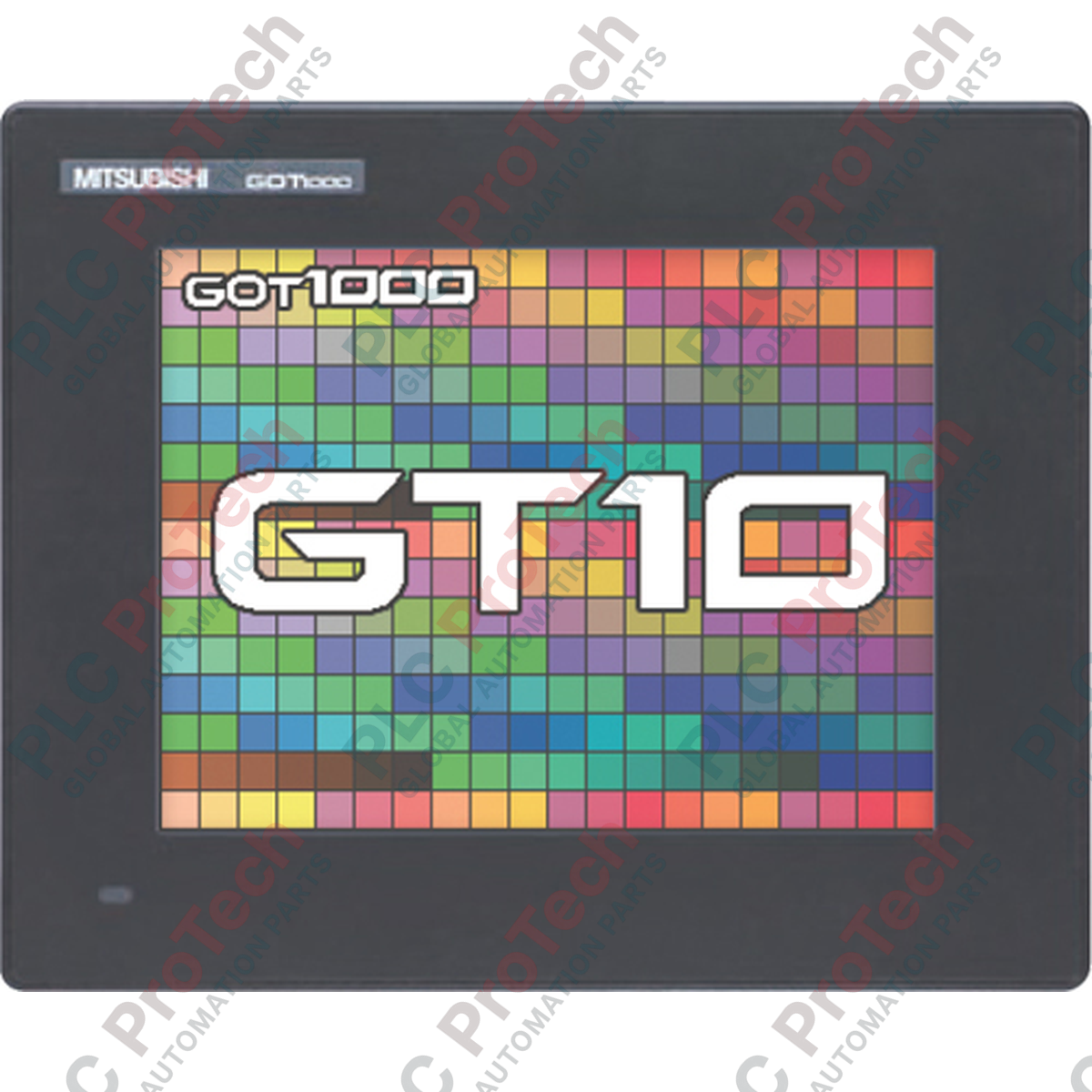

Mitsubishi Electric GT1055-QSBD GOT1000 seriyalı sensor ekranlı HMI paneli

SKU GT1055-QSBD

In stock

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: GT1055-QSBD
Country of origin:United States
Product Type: HMI panelləri
Payment: T/T, Western Union
Weight: 8000g
Shipping port: Xiamen
Warranty: 12 months

Təsvir

Etibarlı real vaxt rejimində dəzgah monitorinqini və toxunma ilə operator girişini təmin edən Mitsubishi Electric GT1055-QSBD, GOT1000 Seriyası arxitekturasında orta ölçülü operator idarəetmə interfeysi kimi fəaliyyət göstərir. 5,7 düymlük STN rəngli maye kristal displeylə təchiz olunmuş bu HMI standart 320 x 240 nöqtə QVGA təsvir ölçüsündə 256 rəngə qədər dəstəkləyərək istehsalat proseslərinin aydın vizuallaşdırılmasını təmin edir. Tələbkar sənaye mühitləri üçün hazırlanmış ön panel toz və yağ dumanının təsirinə tab gətirmək məqsədilə IP67F mühafizə dərəcəsinə malikdir, matris rezistiv toxunma paneli isə kritik idarəetmə ardıcıllıqları üçün çevik mexaniki işə salınma təmin edir.

Əsas xüsusiyyətlər

Optimallaşdırılmış vizual interfeys: 16 səviyyəli kontrast tənzimləməsi və 380 cd/m2 yüksək parlaqlıq çıxışı olan 5,7 düymlük STN rəngli LCD.
Çevik rabitə avadanlığı: PLC-yə birbaşa qoşulma üçün RS-232 portu və ümumi RS-422/485 portu (H/W versiyası C və sonrakı versiyalarda) ilə təchiz olunmuş ikili serial kanallar.
Sənaye səviyyəli yaddaş tutumu: ƏS və layihə faylları üçün ayrılmış 3 MB daxili fləş yaddaş, həyəcan siqnallarının jurnalları, tarixçə məlumatları və reseptlər üçün 128 KB SRAM ilə tamamlanır.
Davamlı toxunma səthi: İki nöqtəyə qədər eyni vaxtda basma konfiqurasiyalarını dəstəkləyən və bir milyondan çox işə salınma üzrə nominal xidmət müddətinə malik yüksək etibarlı matris rezistiv plyonkalı toxunma paneli.
Səmərəli proqramlaşdırma imkanı: Sürətli ekran dizaynı yükləmələri və proqram təminatı yeniləmələri üçün tam sürətli 12 Mbps ötürmələri dəstəkləyən inteqrasiya olunmuş USB Mini-B cihaz portu.

Tətbiqlər

Diskret avtomatlaşdırılmış yığma və konveyer marşrutlaşdırma xətləri.
Qablaşdırma, etiketləmə və doldurma avadanlıqları üçün idarəetmə konsolları.
Su təmizləmə, nasos və kiçikmiqyaslı prosesə nəzarət panelləri.
Lokallaşdırılmış CNC və metalformalaşdırma dəzgahlarında inteqrasiya olunmuş operator stansiyaları.

Texniki spesifikasiyalar

Parametr	Spesifikasiya dəyəri
İstehsalçı	Mitsubishi Electric
Model nömrəsi	GT1055-QSBD
Seriya	GOT1000
Displey növü	STN rəngli maye kristal (256 rəng)
Ekran ölçüsü / ayırdetmə qabiliyyəti	5,7 düym / QVGA (320 x 240 piksel)
Arxa işıq bloku	Soyuq katod borusu (dəyişdirilə bilməz), təxminən 75 000 saat xidmət müddəti
Giriş təchizatı gərginliyi	24V DC (+10%, -15%)
Enerji sərfiyyatı	9,84 W və ya daha az (Normal), 4,32 W və ya daha az (Arxa işıq söndürülüb)
İlkin cərəyan	15A və ya daha az (maksimum yükdə 2 ms müddətində)
İstifadəçi yaddaşı	3 MB Flash (ƏS/Layihə), 128 KB SRAM (Siqnallar/Reseptlər)
Ehtiyat batareyası	GT11-50BAT litium batareyası (təxminən 5 il xidmət müddəti)
Mühafizə dərəcəsi	IP67F-ə ekvivalent (yalnız ön panel)
İşləmə temperaturu	Displey: 0–50 degC; Displeysiz: 0–55 degC (üfüqi montaj)
Xarici ölçülər	164 mm (W) x 135 mm (H) x 56 mm (D)
Panel kəsiyinin ölçüləri	153 mm (W) x 121 mm (H)
Xalis çəki	0,7 kq (montaj kronşteynləri istisna olmaqla)

Qoşulmalar və interfeyslər

İnterfeys portu	Konnektorun növü və spesifikasiyalar
RS-422/485 (ümumi)	D-sub 9-pin (dişi). H/W versiyası C və ya daha yenisi tərəfindən dəstəklənir. Ötürmə sürəti: 115200 bps-ə qədər. Sonlandırma müqaviməti daxili fiziki açar vasitəsilə konfiqurasiya edilir (OPEN, 110 Ohm, 330 Ohm).
RS-422 (xüsusi)	D-sub 9-pin (dişi). Köhnə A–B H/W versiyalarında mövcuddur. Ötürmə sürəti: 115200 bps-ə qədər.
RS-232	D-sub 9-pin (erkək). 115200 bps-ə qədər ötürmə sürətlərini dəstəkləyən xüsusi serial kanal.
USB cihazı	USB Mini-B kanalı. Layihə məlumatlarının ötürülməsi və proqram təminatının tənzimlənməsi üçün tam sürətli 12 Mbps.
Yaddaş genişləndirilməsi	GT10-50FMB yaddaş platasının quraşdırılması üçün xüsusi interfeys.

Empirik mühəndislik məlumatları

Alternativ modellər və uyğunluq

GT1055-QSBD-ni quraşdırarkən və ya əvəzləyərkən cihazın nominal lövhəsində göstərilən aparat (H/W) reviziyasını yoxlayın. H/W reviziyası A və B kateqoriyasına daxil olan cihazlarda D-sub 9-pin dişi portunda yalnız xüsusi RS-422 interfeysindən istifadə olunur. H/W reviziyası C və ya daha yeni olan cihazlarda daxili sonlandırma müqaviməti sürgüsü vasitəsilə dəyişdirilə bilən yenilənmiş ümumi RS-422/485 quruluşu mövcuddur. Köhnə reviziyalardan C versiyasına keçərkən rabitə parametrlərinin və kabellərin yeni ikiməqsədli pin konfiqurasiyasına uyğun olduğundan əmin olun.

Tətbiq zamanı çətinliklər və mühəndislik qeydləri

Daxili CCFL (Soyuq Katodlu Flüoresan Lampa) arxa işıqlandırması yüksək temperatur dəyişikliklərinə çox həssasdır. Panelin 50 degC həddinə yaxın temperaturda fasiləsiz işlədilməsi arxa işıqlandırmanın köhnəlməsini sürətləndirə bilər. İstismar müddətini maksimuma çatdırmaq üçün mühəndislər GT Designer-də Screen Save taymer funksiyasını tətbiq etməlidirlər ki, zavodun boşdayanma müddətlərində arxa işıqlandırma söndürülsün. Bundan əlavə, bu modeldə arxa işıqlandırma bloku inteqrasiya olunub və son istifadəçi tərəfindən texniki xidmət göstərilə və ya dəyişdirilə bilməz; arxa işıqlandırmanın fiziki nasazlığı zamanı bütün blok dəyişdirilməlidir.

İstismara vermə və naqilləmə üzrə məsləhətlər

Bu qurğu 24V DC ilə işlədiyinə görə, dalğalanma gərginliyi diqqətlə izlənilməli və 200 mV-dan aşağı saxlanılmalıdır. DC xəttində yüksək tezlikli güclü dalğalanma toxunma ekranında toxunma koordinatlarının qeyri-sabit qeydiyyatına və ya RS-422 xəttində rabitənin fasilələrlə kəsilməsinə səbəb ola bilər. 24V DC enerji xəttini həmişə yüksək gərginlikli AC mühərrik xətlərindən ayrı çəkin və HMI korpusunun birbaşa Class D torpaqlamasına (100 Ohm və ya daha az müqavimətlə) qoşulduğuna əmin olun.

Quraşdırma təlimatları

KRİTİK XƏBƏRDARLIQ: Fiziki panel quraşdırılmasına, naqillərin çəkilməsinə və ya batareyanın dəyişdirilməsinə başlamazdan əvvəl əsas panel enerji mənbəyini ayırın və enerjisiz olduğunu yoxlayın. Xarici enerjinin tam ayrılmaması lokal elektrik boşalmasına, avadanlığın zədələnməsinə və ya kontrollerlə rabitənin kəsilməsinə səbəb ola bilər.

1

Montaj panelində dəqiq 153 mm x 121 mm ölçülərində kəsik hazırlayın. Müvafiq kipləşdirici sıxılmasını təmin etmək üçün montaj lövhəsinin qalınlığının 1.0 mm–5.0 mm arasında olduğuna əmin olun.

2

IP67F toz və maye sızdırmazlığını təmin etmək üçün suya davamlı kipləşdirici zolağın HMI-nin arxa çərçivəsindəki kanala möhkəm oturduğunu yoxlayın.

3

GT1055-QSBD-ni kəsilmiş hissəyə yerləşdirin və komplektə daxil olan dörd montaj kronşteynini arxa tərəfdən sıxın. Plastik HMI çərçivəsinin deformasiyasının qarşısını almaq üçün 0.20–0.25 N·m fırlanma momentindən istifadə edin.

4

24V DC enerji naqillərini M3 çəngəl terminalları (RAV1.25-3 və ya V2-N3A) ilə sonlandırın. Terminal blokunun vintlərini 0.5–0.8 N·m fırlanma momenti ilə sıxın.

FAQ

GT1055-QSBD-nin H/W Version A/B və H/W Version C versiyaları arasındakı fərq nədir?

A və B Hardware Version versiyalarında xüsusi RS-422 interfeysi var. C və daha sonrakı Hardware Version versiyalarında paylaşılan RS-422/485 portu inteqrasiya olunub və D-sub konnektorunun yaxınlığındakı fiziki sürüşdürmə açarı vasitəsilə sonlandırma müqavimətini (OPEN, 110 Ohm və ya 330 Ohm) seçmək mümkündür.

GT1055-QSBD-də soyuq katodlu arxa işıqlandırmanı əl ilə dəyişmək mümkündürmü?

Xeyr, GT1055-QSBD-də arxa işıqlandırma inteqrasiya olunub və istifadəçi tərəfindən dəyişdirilə bilməz. Arxa işıqlandırmanın ömrünü maksimuma çatdırmaq üçün operatorun fəaliyyətsiz olduğu müddətlərdə displeyi söndürmək məqsədilə GT Designer proqramında 'Screen Save' vaxtının konfiqurasiya edilməsi qətiyyətlə tövsiyə olunur.

Bu HMI-də ehtiyat məlumatlarının saxlanması üçün hansı batareya növü düzgündür?

Bu qurğuda saat parametrləri, həyəcan siqnallarının jurnalları və resept parametrləri üçün standart ətraf temperaturunda saxlanıldıqda adətən 5 ilədək ehtiyat enerji təmin edən GT11-50BAT litium batareyasından istifadə olunur.

Sensor panel çoxsaylı toxunma qarşılıqlı əlaqələrini dəstəkləyirmi?

Rezistiv matris ekran eyni vaxtda iki toxunma nöqtəsinədək dəstəkləyir. Yanlış daxiletmənin işlənməsinin qarşısını almaq üçün eyni anda ikidən çox aktiv toxunma düyməsinə basmayın.
