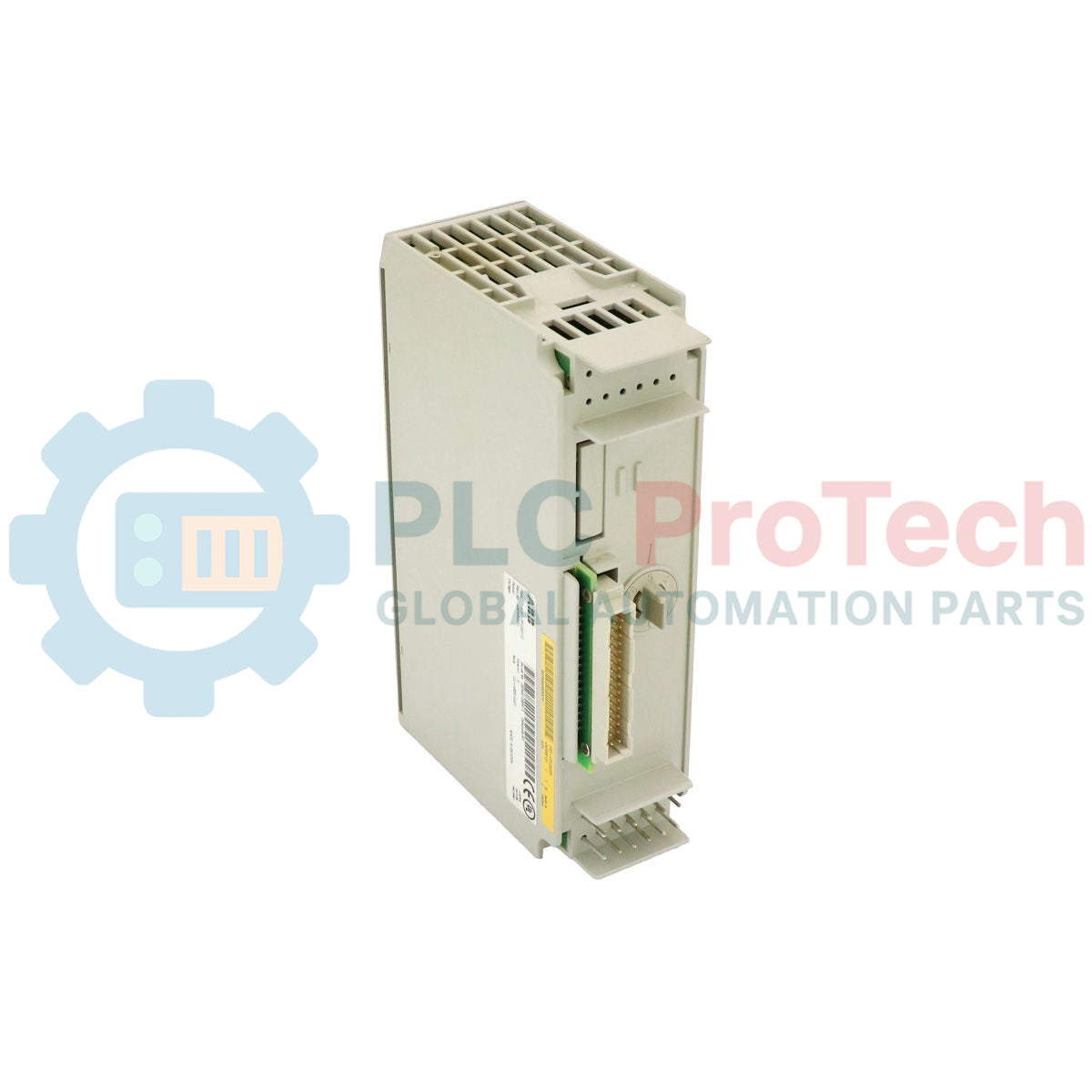

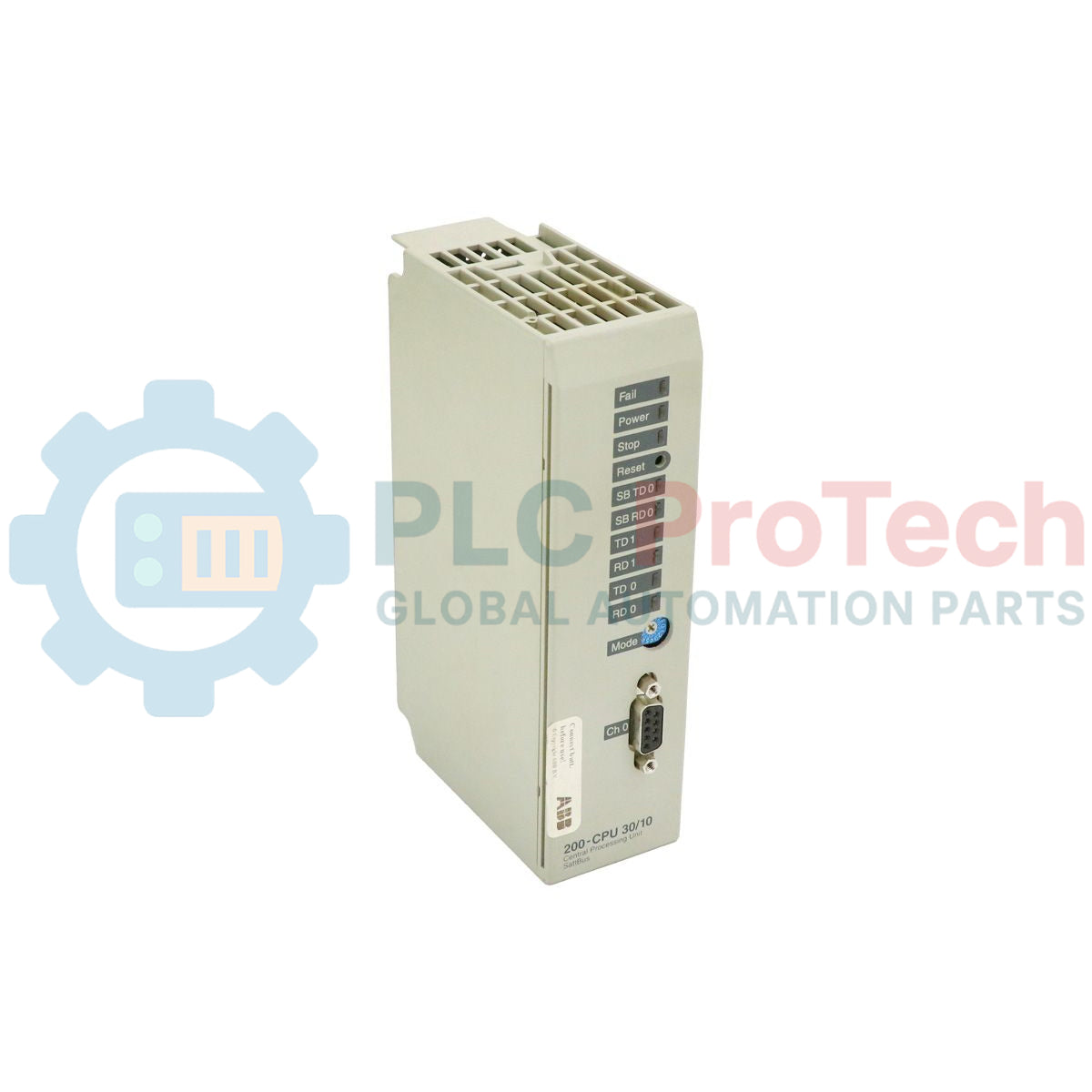

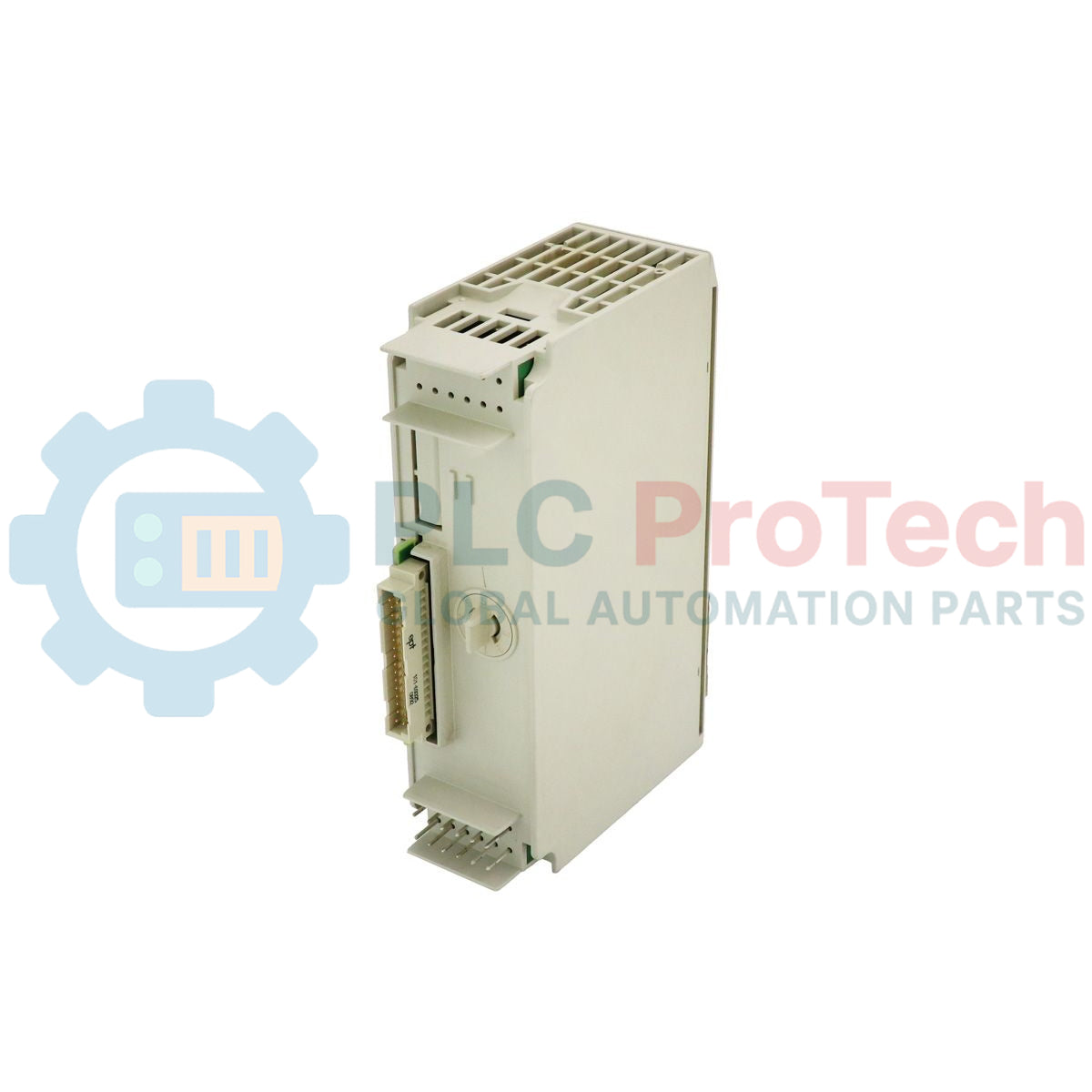

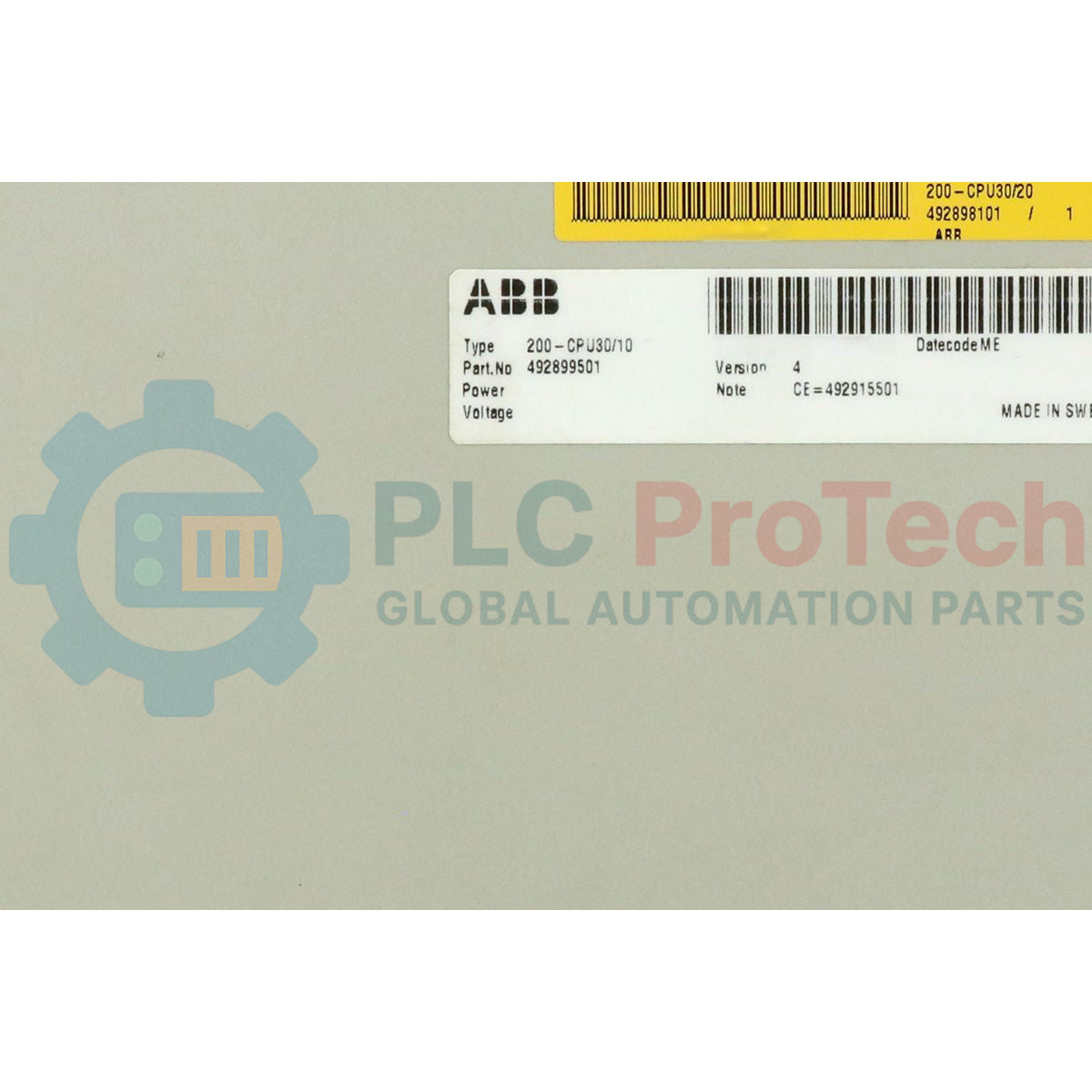

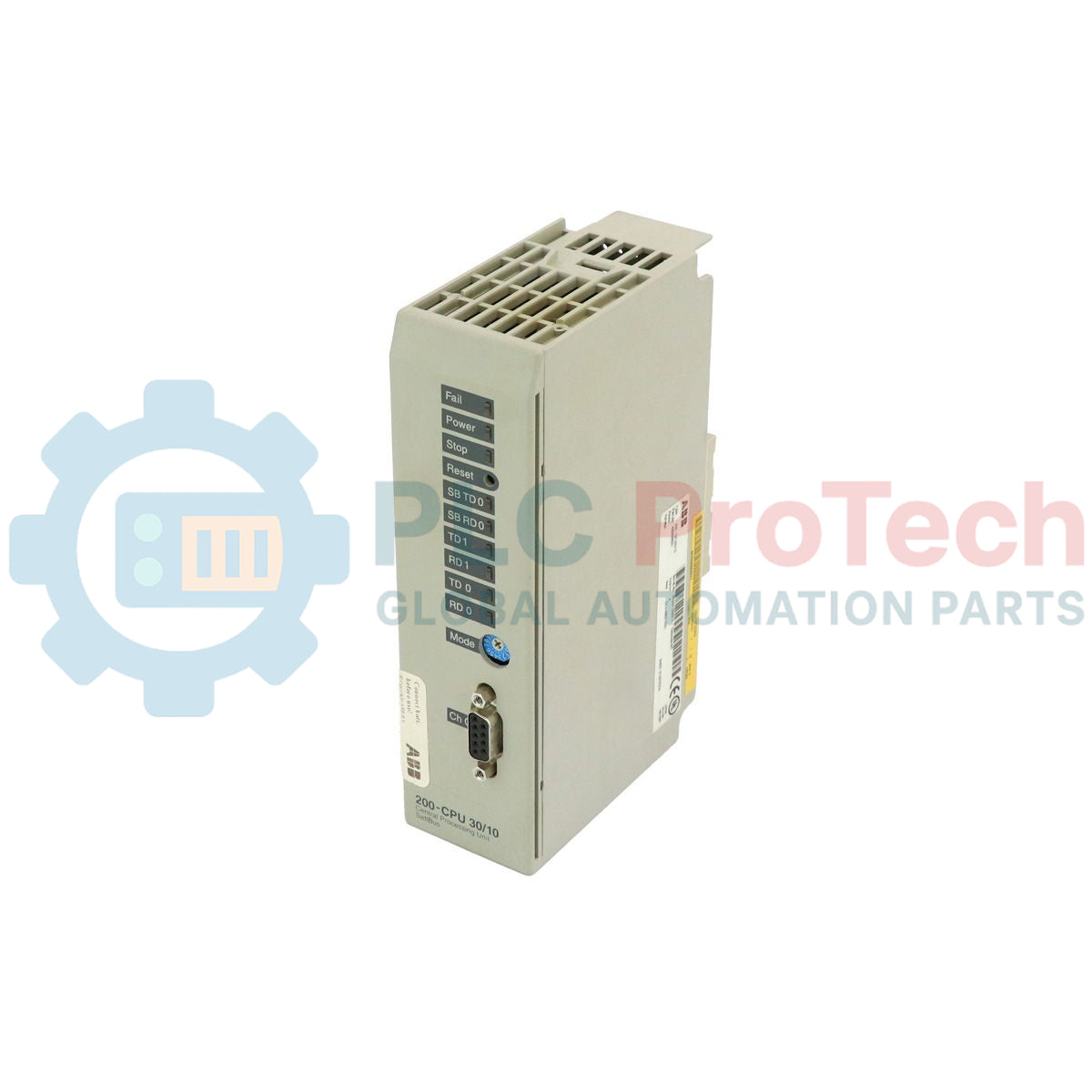

ABB 200-CPU30/10 Advant контролер 250 CPU модул

SKU 200-CPU30/10

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 200-CPU30/10
Country of origin:Швеция
Product Type: CPU модули за PLC
Barcode: 85389091
Payment: T/T, Western Union
Weight: 560g
Dimensions: 163 mm x 45 mm x 91 mm
Shipping port: Xiamen
Warranty: 12 months

Описание

Проектиран за интегриране в архитектурите за управление SattCon 200 и SattLine, ABB 200-CPU30/10 е високопроизводителен 32-битов едноплатков централен процесор, оптимизиран за сложни задачи за управление на процеси. Този модул разполага с интегриран математически съпроцесор (FPU) за ускорено изчисление с плаваща запетая и вграден интерфейс за надзор на SattBus, улесняващ безпроблемната комуникация в индустриална мрежа. Оборудван с 2 MByte системна RAM памет и часовник за реално време, поддържан от дълготрайна литиева батерия, модулът осигурява надеждно, детерминирано изпълнение на програми за автоматизация. Нормалната работа изисква стабилен входен сигнал за отпадане на захранването от съответния захранващ модул, което гарантира незабавно и безопасно изключване и запазване на данните при спадове на напрежението.

Характеристики

32-битова обработка: Задвижван от микропроцесор Motorola MC68020, работещ на 16.7 MHz.
Математическо ускорение: Интегриран математически съпроцесор с плаваща запетая (FPU) за високоскоростни математически изчисления.
Двойна серийна комуникация: Два независими RS232 серийни канала, поддържащи скорости на предаване от 75 до 19200 bps.
Интегриран SattBus: Един специализиран надзорен канал за надеждна комуникация от тип „peer-to-peer“ и надзорно управление.
Надеждно запазване на паметта: 2 MByte системна и приложна RAM памет, поддържана от лесно заменяема 3.6 V литиева батерия.

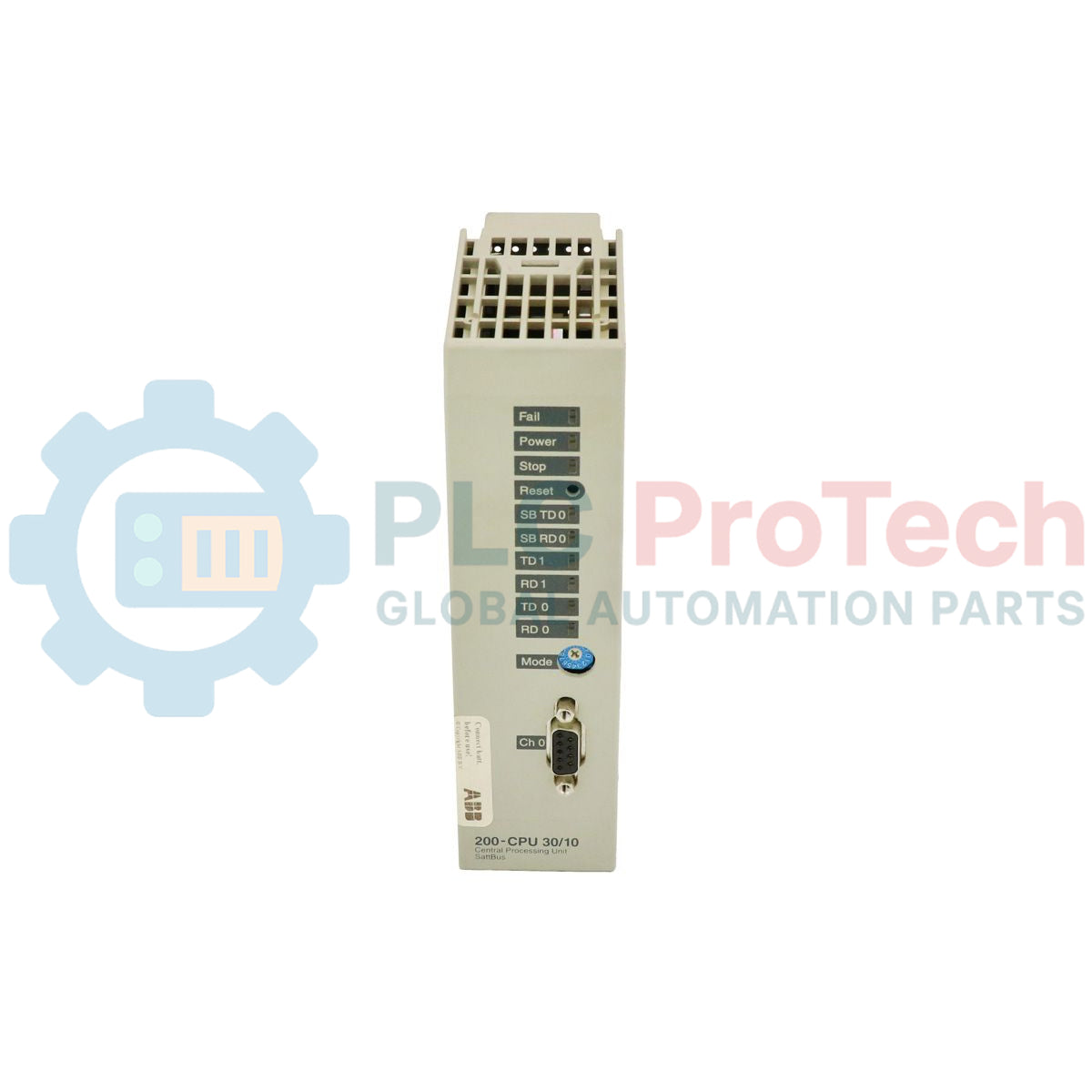

Диагностика: Зелени светодиоди на предния панел за състоянието на захранването, SattBus и серийните интерфейси, както и червени светодиоди за системни неизправности и спирания на програмата.

Приложения

Конфигурации за управление на системи SattCon 200.
Мрежи за автоматизация на процеси SattLine.
Непрекъснат мониторинг и управление на процеси в тежката промишленост.
Архитектури за управление на инсталации за пречистване на вода и отпадъчни води.

Технически спецификации

Параметър	Спецификация
Производител	ABB
Серия модели	Advant Controller 250
Тип процесор	Motorola MC68020 (16.7 MHz) с математически съпроцесор
Системна памет	2 MByte RAM
Захранващо напрежение	24 V DC (19.2 до 30 V DC) с макс. 5% пулсации
Вътрешна консумация на ток	Макс. 0.6 A
Серийни интерфейси	2x RS232 канала (скорости на предаване: 75 до 19200 bps, макс. 15 m)
Мрежови интерфейси	1x SattBus надзорен канал
Резервна батерия	Литиева 3.6 V, 1.75 Ah (тип AA/R6/UM-3), експлоатационен живот 3 години
Код на ключа на шината	5
Работна температура	+5 degC до +55 degC
Температура в неработещ режим	-25 degC до +70 degC
Диапазон на влажност	Макс. 90% относителна влажност, без кондензация
Степен на защита	IP20
Сертификати и одобрения	CE, Директива за ЕМС 89/336/ЕИО, НДН 73/23/ЕИО, UL сертифициран (САЩ/Канада), клас I, раздел 2
Размери (В x Ш x Д)	163 mm x 45 mm x 91 mm (без конекторите/фиксиращите ключалки)
Нетно тегло	0.43 kg

Връзки и интерфейси

Порт / клема	Тип и функция на интерфейса
Преден D-конектор	9-пинов женски D-тип конектор за директно програмиране и серийна диагностична връзка
Базов конектор	Един интерфейсен винтов клемен блок 200-BPP
Интерфейс на задната платка	Директно заземяване и прокарване на системното захранване чрез задната платка 200-BPN

Емпирични инженерни наблюдения

Алтернативни модели и съвместимост

200-CPU30/10 служи като път за надграждане на стандартните карти от серията CPU30 в рамките на фамилията Advant Controller 250. Използва код за ключ на задната платка 5; проверете съвместимостта на прореза на задната платка 200-BPN преди поставяне, за да предотвратите механични смущения или повреда на щифтовете. Уверете се, че конфигурациите на системния софтуер (SattCon или SattLine) са актуализирани според тази конкретна хардуерна версия, за да отстраните потенциални конфликти при адресирането.

Капани при приложенията и инженерни бележки

Често срещана причина за отказ е пропускането на сигнала за отпадане на захранването. 200-CPU30/10 изисква активни сигнали за отпадане на захранването, прекарани от захранващите блокове 200-PSMG/PSSG. Ако тези линии са прекъснати или конфигурирани неправилно, контролерът няма да изпълнява приложни програми и ще показва постоянно състояние Stop. Винаги измервайте стабилността на напрежението и проверявайте целостта на захранването 24 V DC при пълно натоварване на входовете/изходите.

Съвети за въвеждане в експлоатация и окабеляване

При първоначалното въвеждане в експлоатация проверете физическото положение на превключвателя за стартов режим на предния панел, преди да включите сглобката. Този превключвател определя как програмното пространство се зарежда при стартиране. За максимална устойчивост на шум на серийните връзки RS232 се уверете, че дължината им не надвишава 15 метра и че са прекарани в заземени, екранирани канали, изолирани от кабели за променлив ток с висок ток.

Указания за монтаж

КРИТИЧНО ПРЕДУПРЕЖДЕНИЕ

Изключете всички източници на захранване от сглобката на задната платка, преди да монтирате, отстранявате или свързвате кабелите на процесорния модул. Статичен разряд може трайно да повреди чувствителната вътрешна CMOS логика. При работа носете одобрена, заземена ESD гривна. Уверете се, че заземяващата клема на системната задна платка е свързана към главното защитно заземяване.

1

Проверете конектора на задната платка 200-BPN за замърсявания и се уверете, че физическият механичен кодиращ щифт е прецизно подравнен с код за ключ 5 на модула.

2

Подравнете внимателно модула с водещите релси на задната платка и натиснете силно, докато заключващите щракващи механизми се захванат надеждно към DIN шината или монтажното шаси.

3

Включете винтовите клемни блокове 200-BPP и закрепете комуникационните кабели на предния панел към 9-пиновите серийни портове, като затегнете винтовете с номиналния момент.

4

Поставете новата литиева резервна батерия 3,6 V в предназначения за нея слот, проверете правилната полярност и изпълнете последователността за първоначална проверка при включване.

FAQ

Какво кара процесора да остане в постоянно състояние Stop или Fail на светодиода по време на стартиране?

Това обикновено се причинява от липсващ сигнал за отпадане на захранването от захранващия модул (напр. 200-PSMG) или от изтощена резервна батерия. Уверете се, че захранването функционира и че батерията от 3,6 V е напълно заредена.

Колко често трябва да се сменя резервната батерия на тази система?

Литиевата батерия (3,6 V, 1,75 Ah) трябва да се сменя на всеки 3 години при нормални условия на работа, за да се предотврати загубата на системната RAM памет и програмния код при прекъсване на електрозахранването.

Могат ли серийните канали RS232 да се използват за комуникация на дълги разстояния?

Не, интерфейсите RS232 имат ограничение на максималната физическа дължина на кабела от 15 метра. За по-големи разстояния трябва да се използват интерфейсни преобразуватели или мрежа SattBus.
