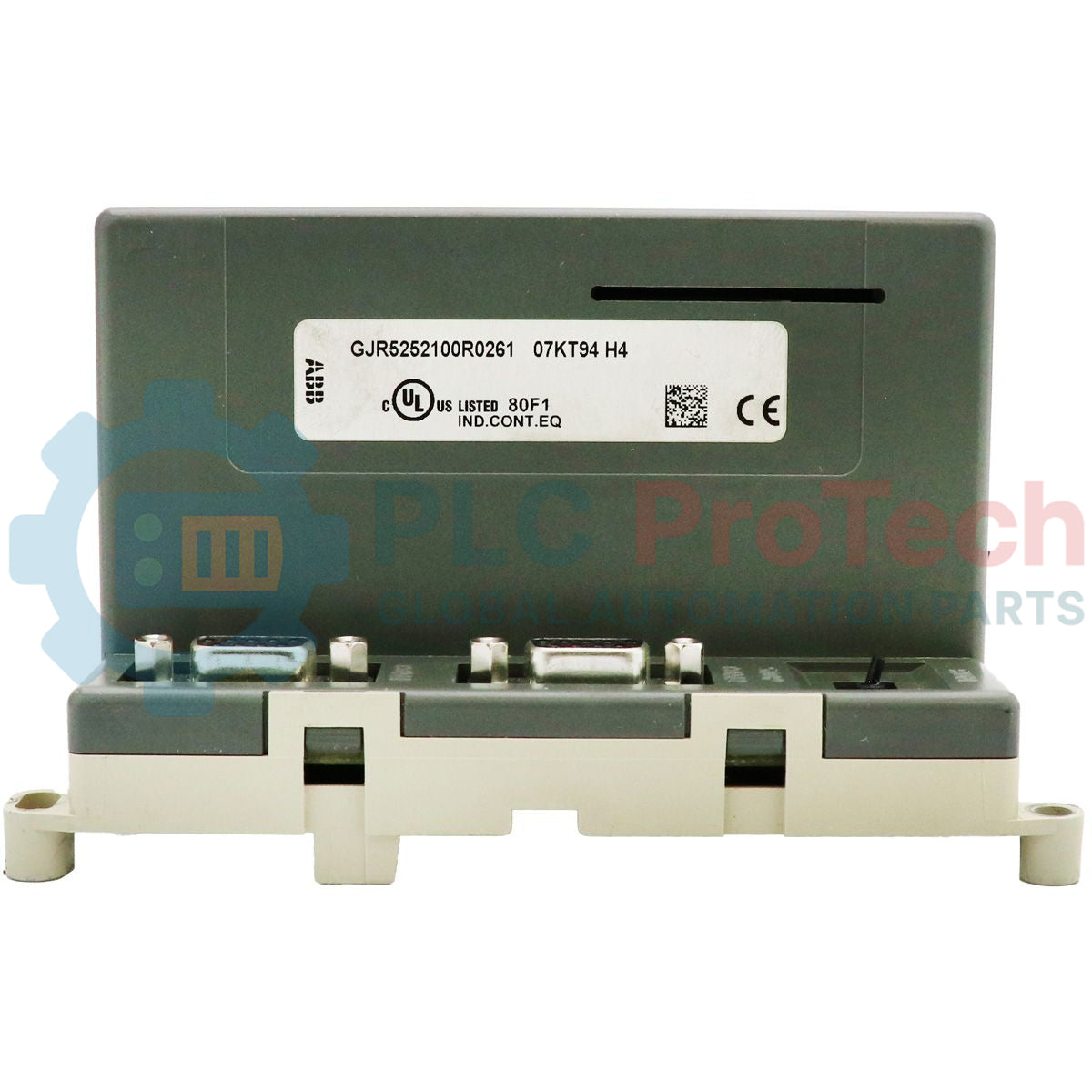

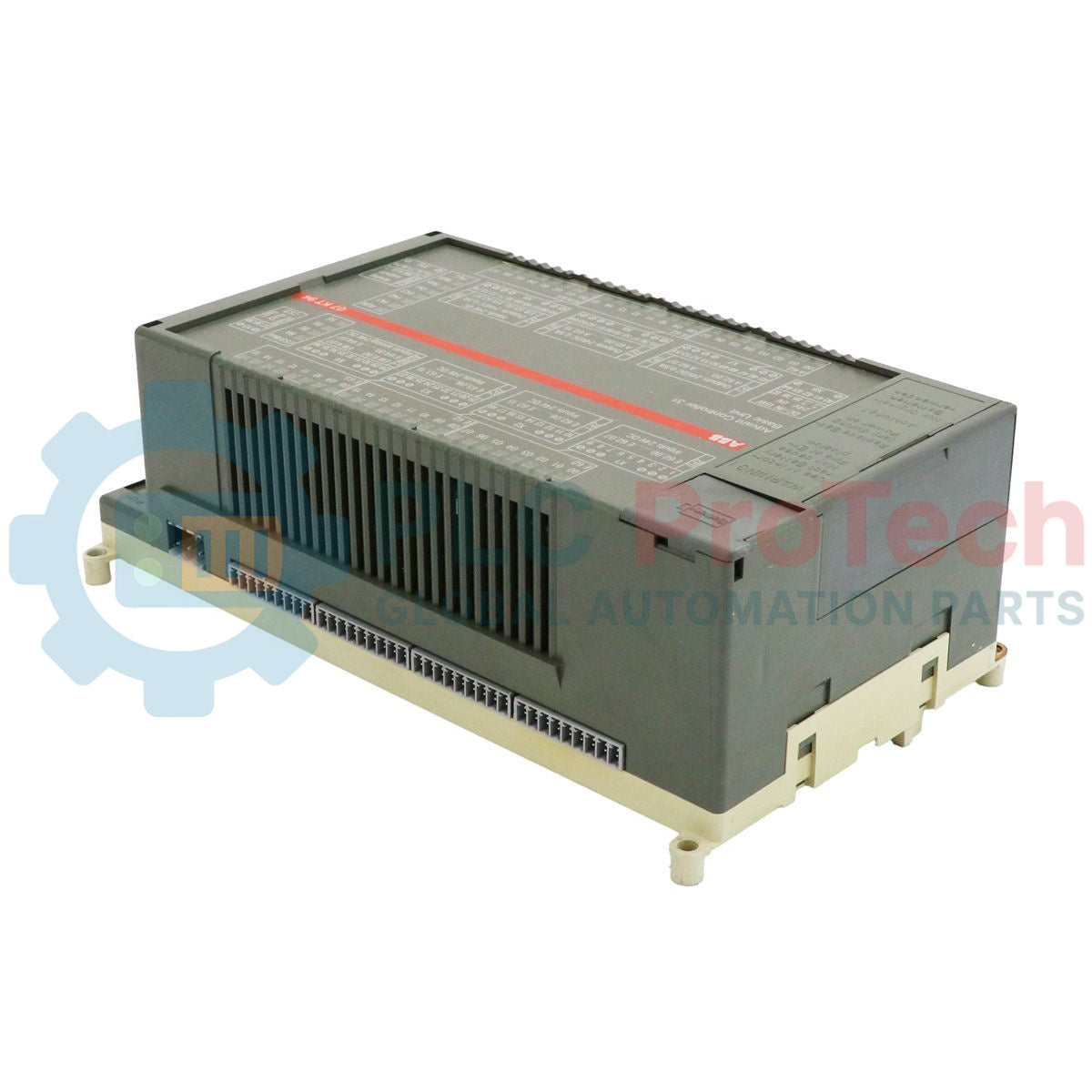

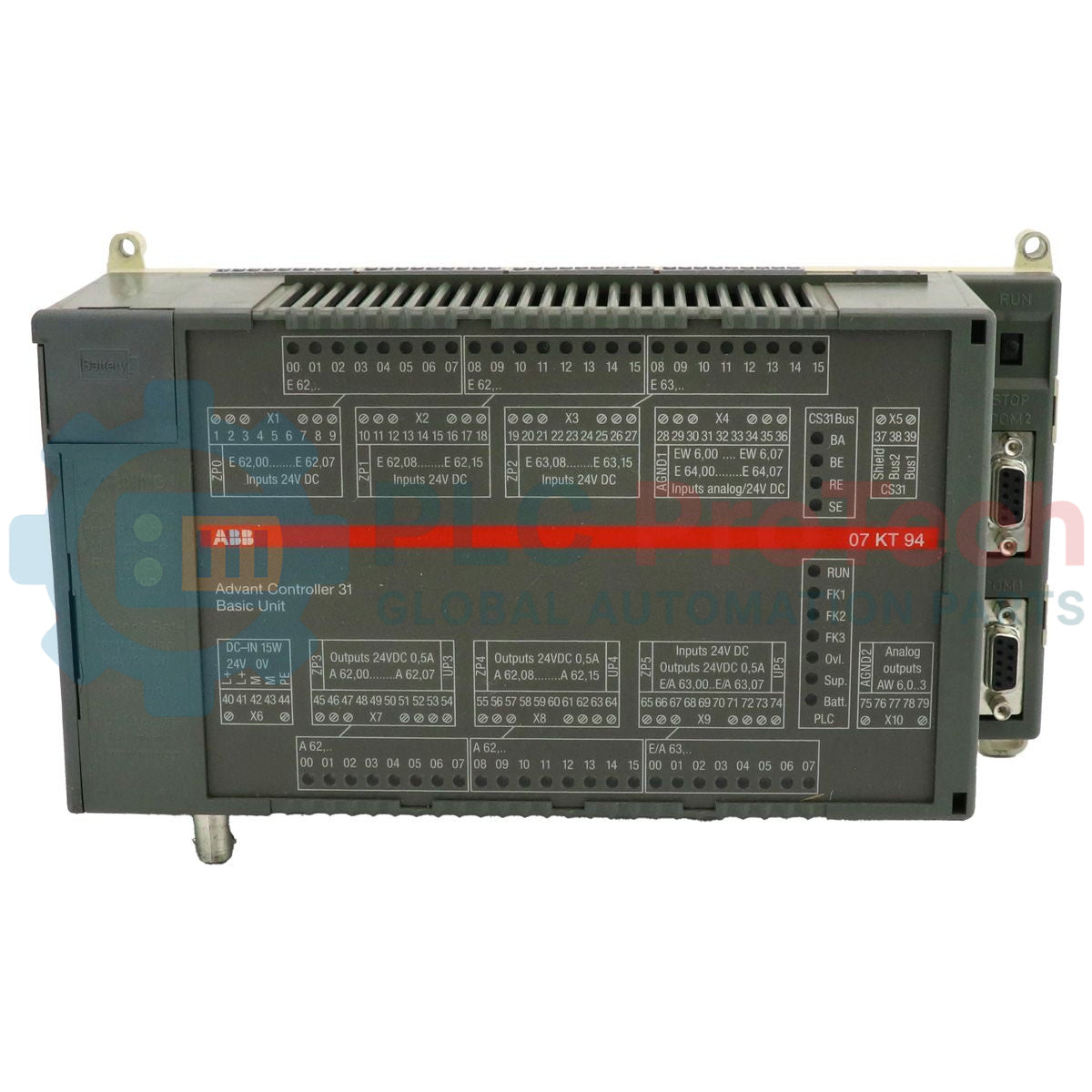

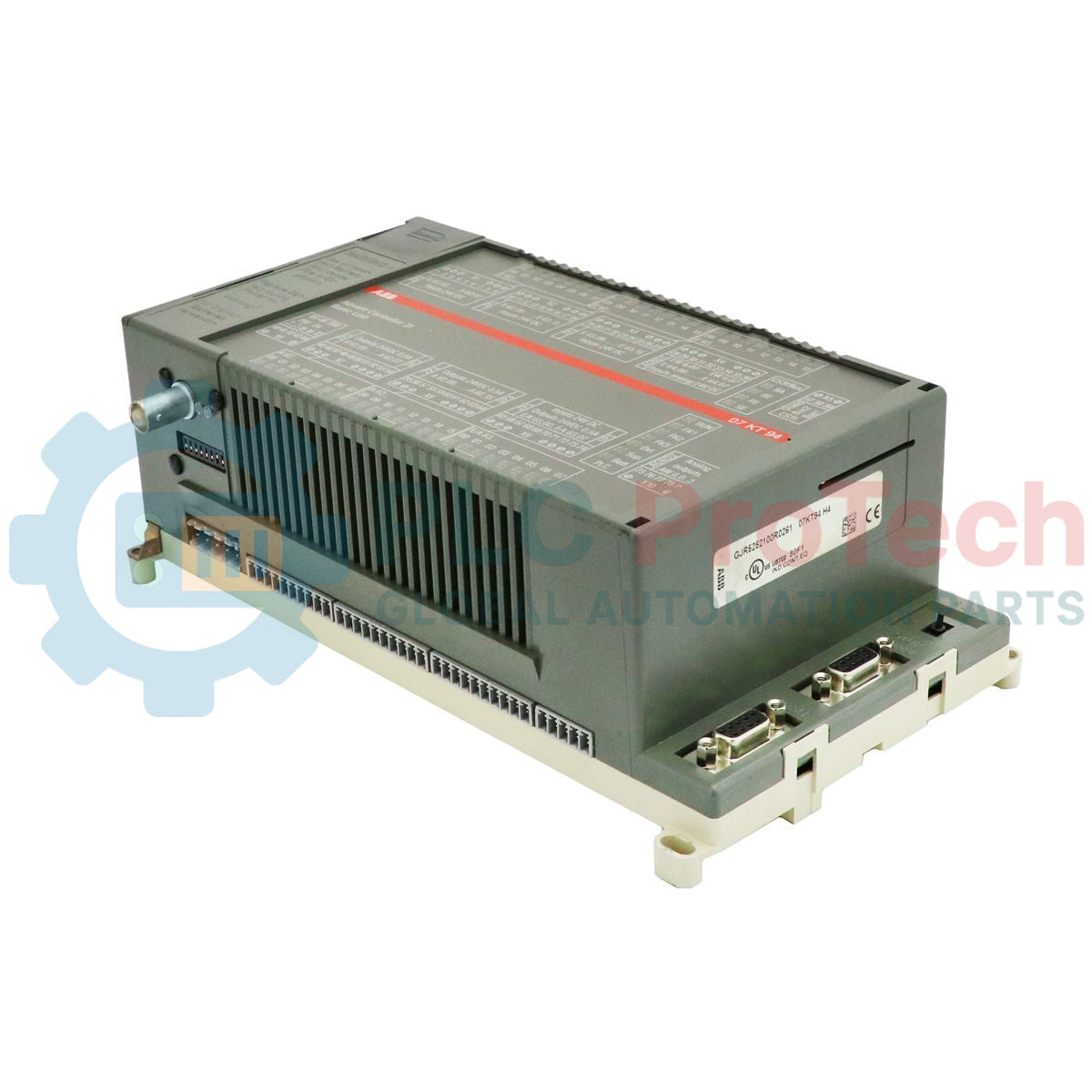

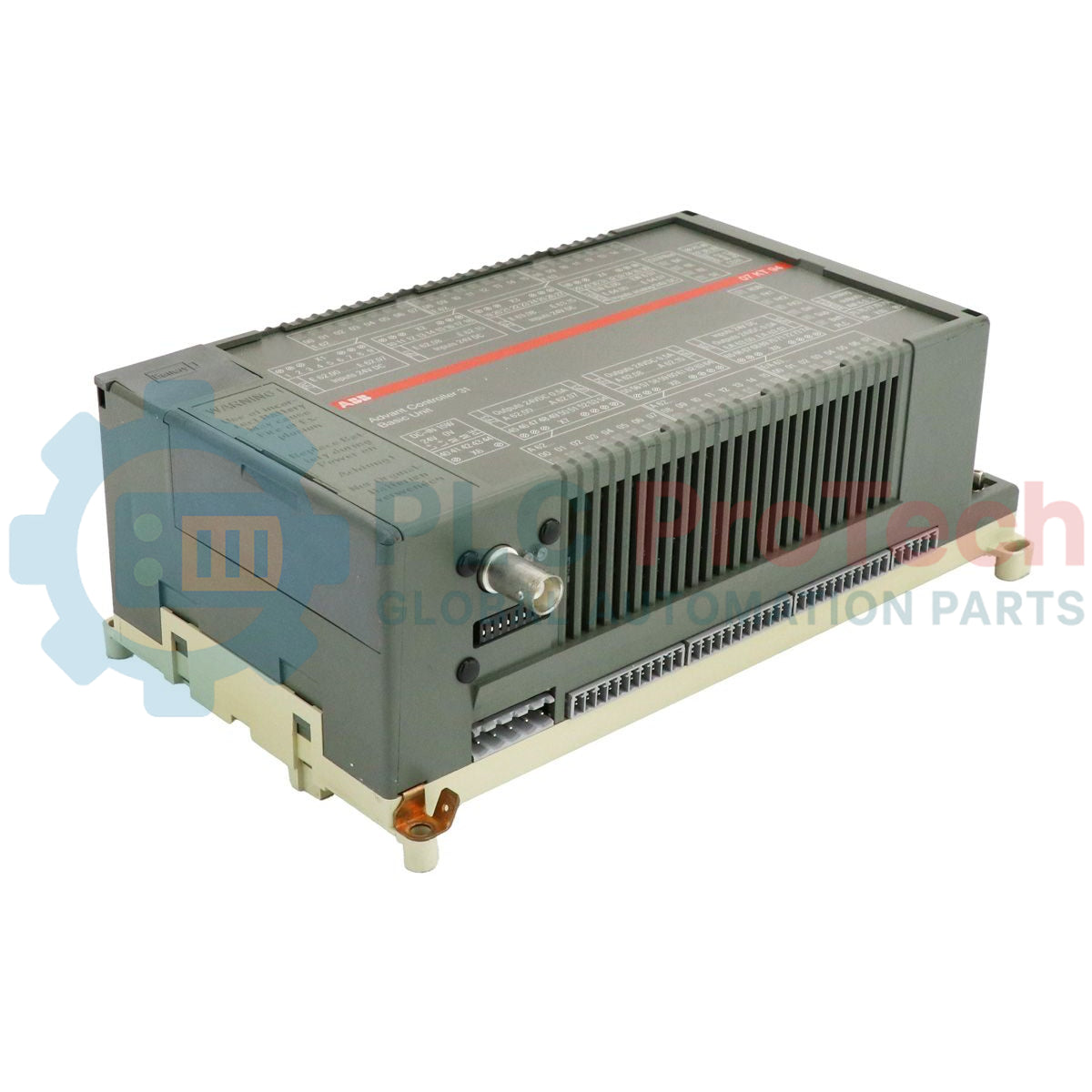

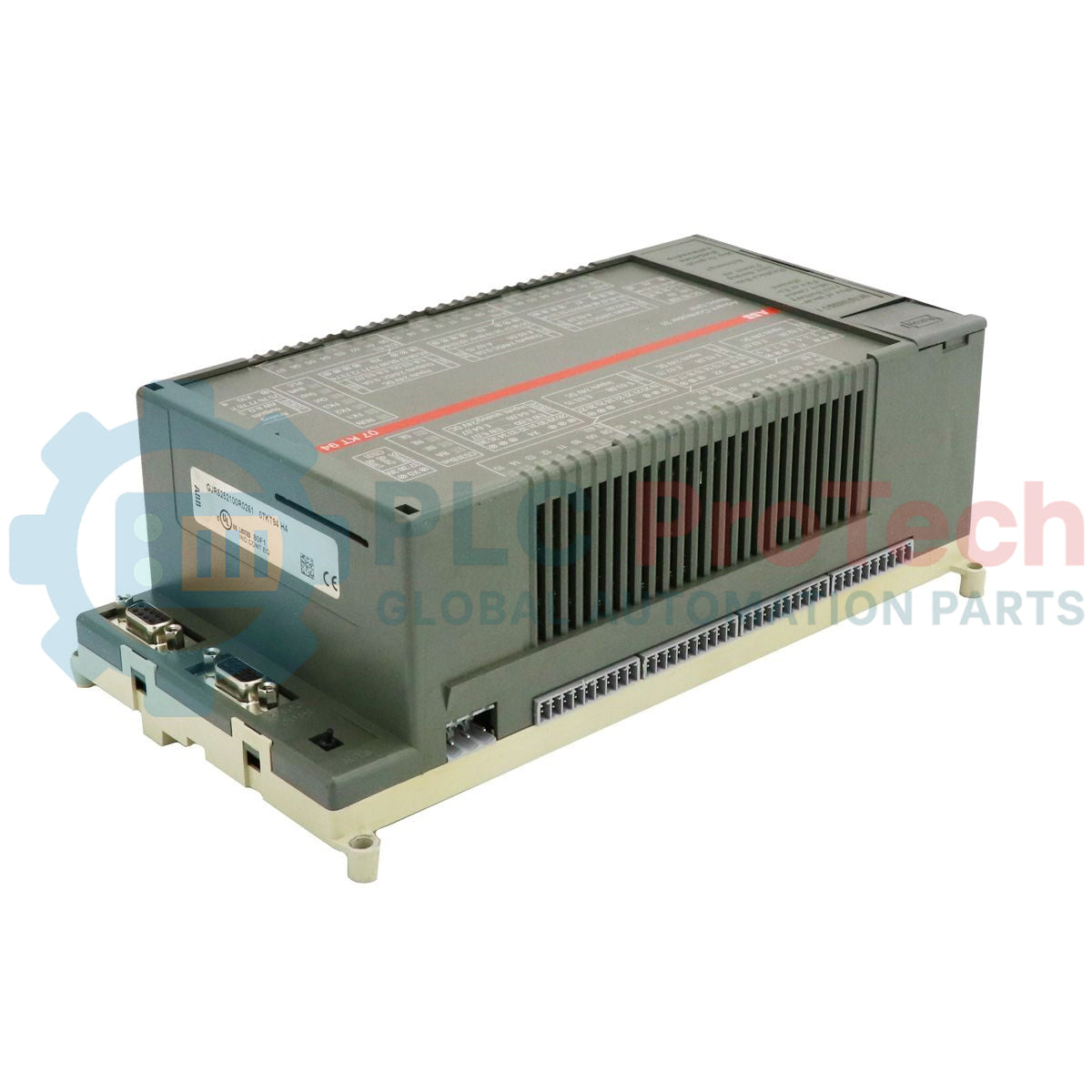

ABB GJR5252100R0261 07KT94 Advant Controller 31 базов модул

Описание

07KT94 GJR5252100R0261 (наричан също във варианта с интервали 07 KT 94 и с номер на хардуерната конфигурация GJR5 2521 00 R0261 / R261) функционира като основна централна процесорна рамка и интелигентен главен модул за топологията на системата Advant Controller 31 (AC31). Този интегриран индустриален контролер изпълнява децентрализирана логика за автоматизация, следи локални високоскоростни физически полеви компоненти и разпределя локализирани задачи в реално време по процесни мрежи. Модулът разполага с набор от фабрично интегрирани цифрови входове, транзисторни изходи и напълно конфигурируеми аналогови входно-изходни линии с множество диапазони, вградени директно в дънната му платка, което премахва необходимостта от външна интерфейсна схема при базово внедряване.

Оборудван с вграден чип за главен модул на системната шина, 07KT94 GJR5252100R0261 осигурява високоскоростна комуникация чрез протокола на полевата шина CS31, позволявайки синхронно управление на данни с отдалечени разширителни модули по стандартен кабел с усукана двойка. За целостта на данните и безопасността на програмата архитектурата свързва активната оперативна RAM памет с енергонезависима флаш памет, като гарантира, че програмният код и конфигурираните мрежови таблици остават защитени при пълна загуба на захранването. Този процесорен блок осигурява директна съвместимост за поддръжка на стари системи, предназначена за инженери, проследяващи каталожните номера 07 KT 94 и GJR5 2521 00 R0261 при локализирано обновяване на индустриални панели.

Характеристики

• Двусъвместима архитектура за индустриално проследяване, която напълно отговаря на инженерните критерии за 07KT94 и 07 KT 94, както и на каталожните номера GJR5252100R0261 и GJR5 2521 00 R0261.
• Вграден мрежов порт за главен модул на системната шина CS31, осигуряващ детерминирано разпределение на данни от отдалечени входове/изходи в реално време.
• Високоплътна вградена конфигурация на входовете/изходите, включваща 24 цифрови входа, 16 защитени транзисторни изхода и 8 универсални конфигурируеми цифрови контура.
• Интегрирана многорежимна аналогова подсистема с 8 входни канала, поддържащи температурни сензори за напрежение, ток или Pt100, и 4 прецизни аналогови изхода.
• Обработка от високоскоростен хардуерен брояч за задачи до 50 kHz при независимо проследяване на енкодер или импулсна последователност.

Приложения

• Разпределена обработка на логиката и координация на главния модул на полевата шина в сложни линии за транспортиране и сортиране на материали.
• Многоканално аналогово проследяване на температурата и интеграция на сензорни контури в панели на ОВК инсталации за големи обекти.
• Автономно секвениране на автоматизацията на процесите и хардуерен мониторинг на безопасността в рамките на дискретни производствени клетки във фабрики.

Технически спецификации

Връзки/интерфейси

Указания за монтаж

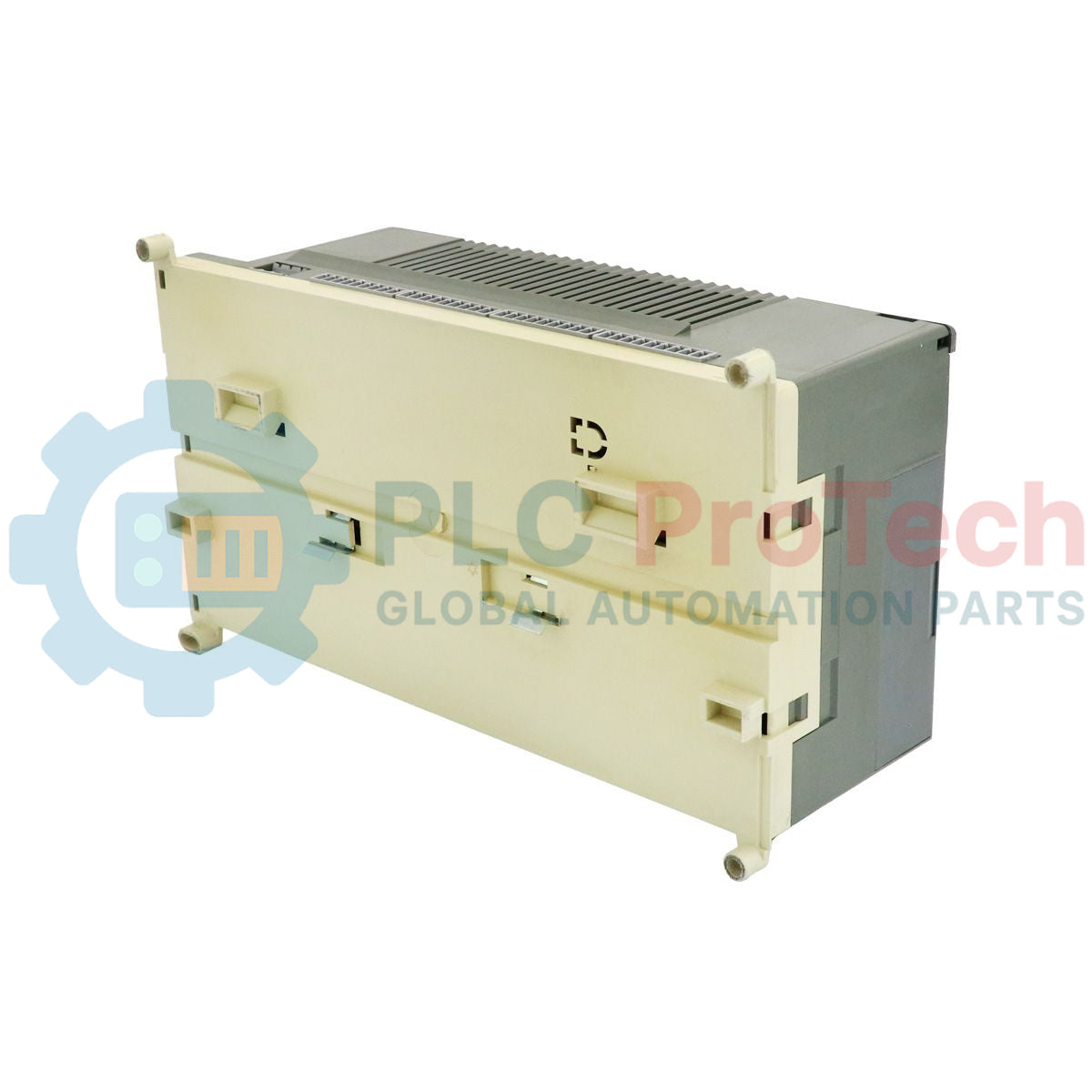

• Монтаж върху DIN шина: Монтирайте корпуса на процесора хоризонтално върху стандартна 35 mm DIN шина TS35. Проверете дали горният и долният плъзгащ заключващ механизъм са напълно захванати за фланците на шината, за да предотвратите хоризонтално движение при конструкционни вибрации.
• Отстояния за термично управление: За да осигурите достатъчна циркулация на въздуха през вентилационните отвори на корпуса, поддържайте свободно пространство от поне 50 mm над и под корпуса на модула в контролния панел.
• Размери на проводниците за клемите: Свържете захранващите линии, шинните връзки и физическите I/O канали с многожилни медни проводници със сечения между 0.5 mm2 и 2.5 mm2. Уверете се, че винтовите скоби са правилно затегнати, за да се елиминират аномалиите в контактния импеданс.
• Терминиране на мрежата CS31: Ако този модул е разположен във физическия краен възел на системната шинна линия CS31, свържете стандартен резистор за терминиране на шината със съпротивление 120 ома между клемните връзки BUS1 и BUS2, за да потиснете високочестотните отражения на сигнала.
• Протокол за поддръжка на батерията: Сменяйте литиевата батерия за съхранение на данни (07 LE 90) само докато основното захранване за работа 24 VDC е активно. Изключването на батерията, докато системата е изключена, ще доведе до незабавна загуба на данните за конфигурацията във волатилната RAM памет.
