Dimensions:
35.56 x 177.80 x 298.45 mm (Ш x В x Д)
Shipping port:
Xiamen
Warranty:
12 months
Описание

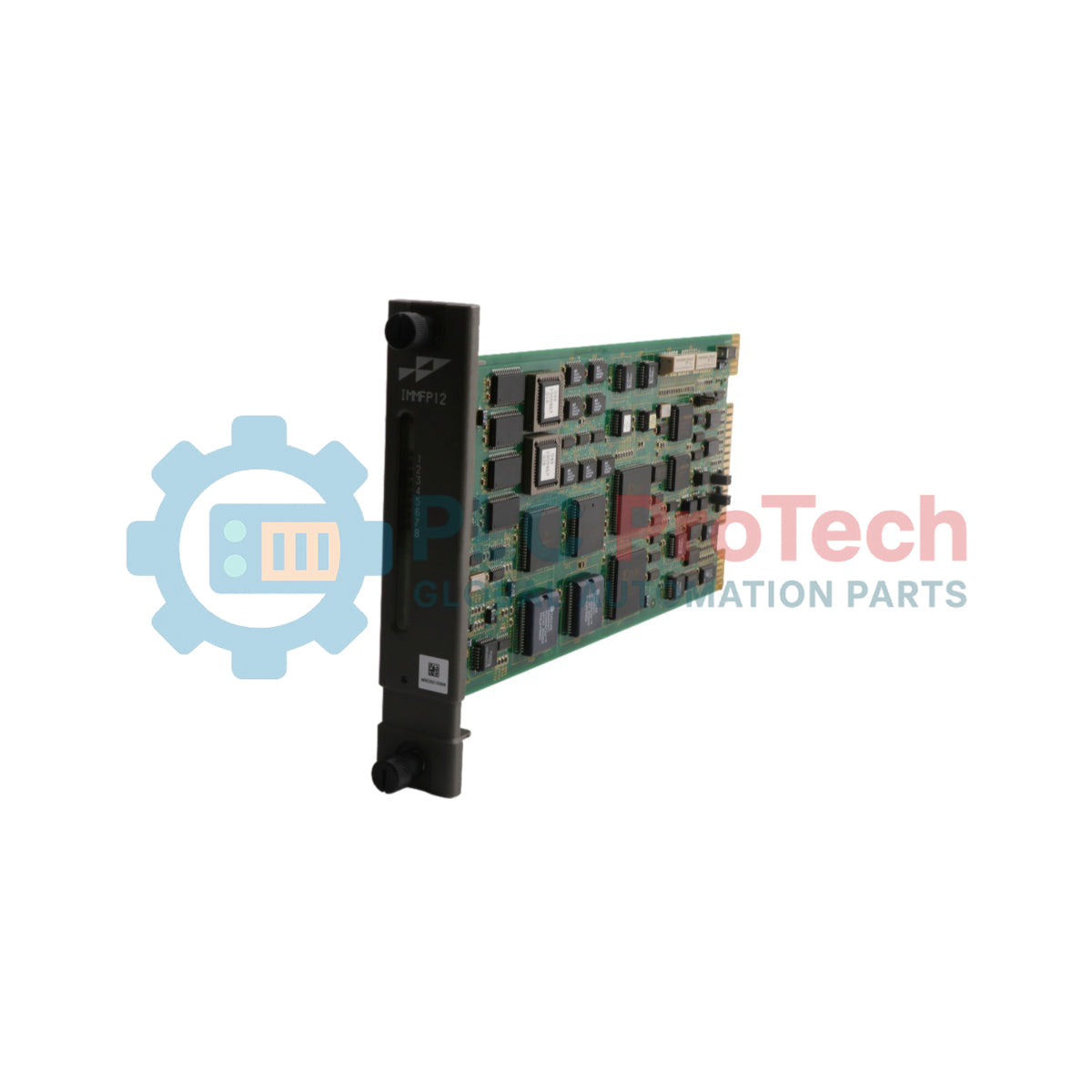

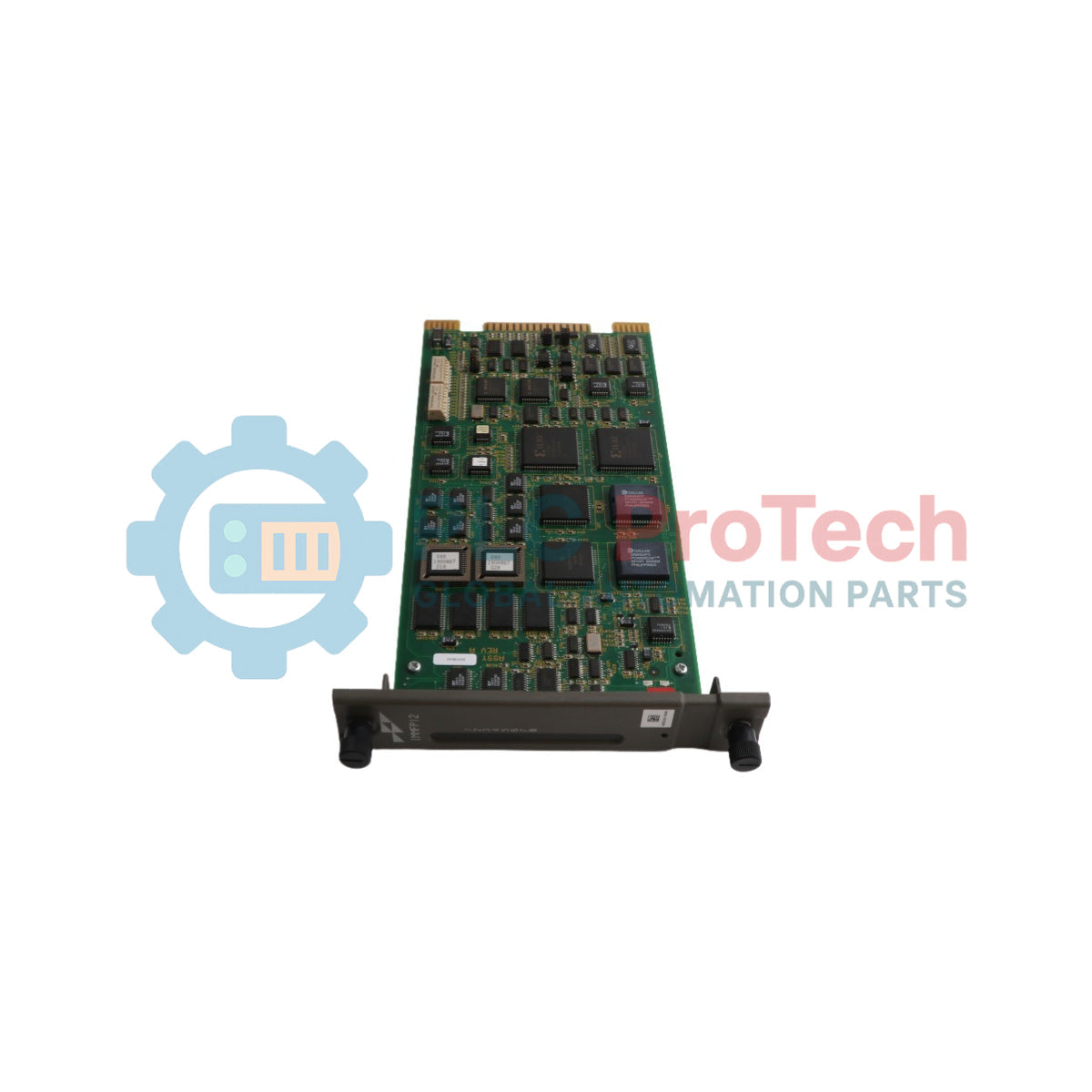

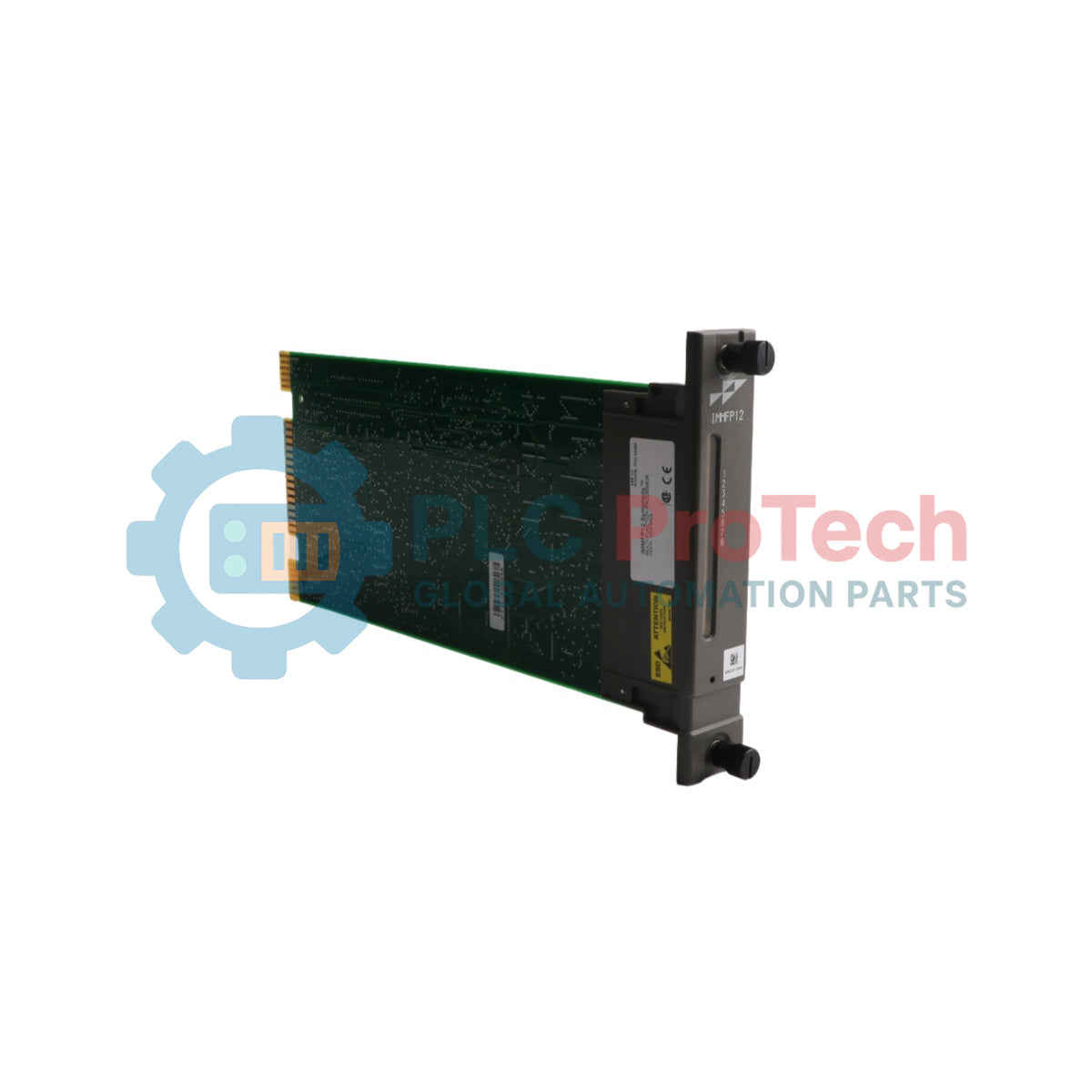

IMMFP12 функционира като аналогов контролер с множество контури, контролер за последователни и пакетни процеси и контролер на базата на функционални кодове в системата INFI 90 OPEN. Той осъществява управление на процеси, събиране на данни и обработка на информация, като същевременно поддържа комуникация между интелигентни модули от тип „равноправен към равноправен“.
Процесорът обменя данни за процеса с аналогови и цифрови модули за входове/изходи чрез шината I/O Expander. Той може да комуникира с до 64 маломощни модула за входове/изходи във всякаква комбинация. Вътрешната схема за DMA прехвърля комуникационните данни директно към или от RAM без постоянна намеса на микропроцесора.
Два серийни канала с общо предназначение поддържат комуникация със станции и външни устройства. Модулът осигурява също комуникация чрез Controlway, работа по шината на модула и специална връзка за резервиране на процесорите.
Основен и резервен процесор могат да работят в резервирана конфигурация. Резервният процесор остава в режим на гореща готовност и получава изходните данни на блоковете от основния процесор. Управлението се прехвърля към резервния процесор, ако основният процесор излезе от експлоатация.
Характеристики
Аналогово управление с множество контури
Изпълнение на последователно и пакетно управление
Обработка на стратегии за управление, базирани на функционални кодове
Събиране на данни и обработка на информация
Комуникация между интелигентни модули от тип „равноправен към равноправен“
Резервиране на основен и горещ резервен процесор
Безударно прехвърляне на управлението между резервирани процесори
Работни режими за изпълнение, конфигуриране и грешка
Пренос на комуникационни данни с DMA
Светодиодна индикация за състоянието и диагностиката на предния панел
Комбиниран бутон за спиране и нулиране
Енергонезависимо съхранение на конфигурацията на модула
Приложения
Аналогово управление с множество контури
Последователно управление на оборудването
Управление на периодични процеси
Координация на аналогови и цифрови входове/изходи
Събиране на данни от процеса
Обработка на информация за стратегии за управление
Резервирани модули за управление на процеси
Комуникация с операторска станция
Модернизация на системата за управление INFI 90 OPEN
Съвместими конфигурации на системи Network 90
Връзки/интерфейси
Конектор за ръбовете на платката P1
Щифт на конектора
Функция
1
+5 VDC
2
+5 VDC
3
-30 VDC или състояние на захранването
4
Controlway B
5
Общ проводник
6
Общ проводник
7
+15 VDC
8
-15 VDC
9
Прекъсване при отказ на захранването
10
Не се използва
11
Controlway A или шината на модула
12
Не се използва
Пин 3 пренася -30 VDC в ранните системи Network 90. В по-новите системи Network 90 и INFI 90 пренася сигнала за състоянието на захранването.
Конектор за ръбовете на платката P2
Щифт на конектора
Функция
1
Бит за данни 1
2
Бит за данни 0
3
Бит за данни 3
4
Бит за данни 2
5
Бит за данни 5
6
Бит за данни 4
7
Бит за данни 7
8
Бит за данни 6
9
Тактов сигнал на шината
10
Синхронизация
11
Резервирано
12
Резервирано
Всички битове за данни на P2 са активни при ниско ниво.
Краен конектор P3 на платката
Щифт на конектора
Функция
Щифт на конектора
Функция
1
DCS A (-)
16
DCS A (+)
2
DCS B (-)
17
DCS B (+)
3
Предаване при резервиране (-)
18
Предаване при резервиране (+)
4
Тактов сигнал за предаване при резервиране (-)
19
Тактов сигнал за предаване при резервиране (+)
5
Приемане при резервиране (-)
20
Приемане при резервиране (+)
6
Тактов сигнал за приемане при резервиране (-)
21
Тактов сигнал за приемане при резервиране (+)
7
Приемане A (-)
22
Приемане A (+)
8
Приемане B (-)
23
Приемане B (+)
9
Разрешение за изпращане A (-)
24
Разрешение за изпращане A (+)
10
Разрешение за изпращане B (-)
25
Разрешение за изпращане B (+)
11
Предаване A (-)
26
Предаване A (+)
12
Предаване B (-)
27
Предаване B (+)
13
Заявка за изпращане A (-)
28
Заявка за изпращане A (+)
14
Заявка за изпращане B (-)
29
Заявка за изпращане B (+)
15
Цифров изход (+)
30
Цифров изход (-)
Указания за монтаж
Проверете съвместимостта на монтажния блок на модула преди монтажа.
Проверете дали задната платка подава -30 VDC, преди да настроите джъмпера J5.
При работа с платката използвайте заземена антистатична гривна.
Дръжте модула в антистатичната му защитна торба до монтажа.
Хващайте модула за ръбовете и избягвайте докосването на електронните схеми.
Проверете всички настройки на DIP превключвателите SW3 и SW4 преди работа.
Проверете джъмперите J1 до J5, преди да поставите модула.
Използвайте идентични адреси на модулите за резервирани процесори.
Използвайте еднакви настройки на SW4 за резервирани процесори.
Проверете дали версиите на фърмуера в основния и резервния процесор съвпадат.
Изключете захранването на шкафа, преди да инсталирате дипшунтове на задната платка.
Инсталирайте 24-щифтови дипшунтове между свързаните слотове на шината на разширителя за входове/изходи.
Дръжте монтажните блокове, свързани към Controlway, в един и същ шкаф.
Не свързвайте повече от осем свързани монтажни блока в един шкаф.
Свързвайте терминалния хардуер NTMP01, NIMP01 или NIMP02 с помощта на указаните кабели.
Уверете се, че всички кабели са свързани към слота на предназначения монтажен блок на модула.
Поставете модула плътно в конекторите на задната платка.
Закрепете модула с двата фиксиращи винта на лицевия панел.
Дръжте вратите на шкафа затворени по време на работа.
Дръжте преносимото комуникационно оборудване на разстояние най-малко 2 метра от шкафа.
Експлоатирайте и съхранявайте модула в некорозивна среда.
Съответствие и сертификати
Сертифицирано от CSA за употреба като оборудване за управление на процеси в обикновена безопасна зона.
Одобрено от Factory Mutual за употреба в опасни зони от клас I, раздел 2.
FAQ
Какви функции за управление поддържа модулът?
Модулът поддържа аналогово управление с множество контури, последователно управление, пакетно управление и управление с функционални кодове. Той също така извършва събиране и обработка на данни.
С колко I/O модула може да комуникира?
Процесорът може да комуникира с до 64 аналогови и цифрови I/O модула с ниска консумация чрез шината I/O Expander Bus.
Как работи резервирането на процесора?
Резервна връзка със скорост 1 Mbaud свързва основния и резервния процесор. Резервният процесор остава в режим на горещо изчакване и поема управлението, ако основният процесор откаже.
Какви серийни интерфейси са налични?
Модулът поддържа два порта RS-232-C или един порт RS-485 и един порт RS-232-C. Скоростта на серийната комуникация достига 19,2 kbaud.
Какъв е определеният диапазон на работната температура?
Определеният диапазон на околната работна температура е от 0 до 70 degC.
