ABB

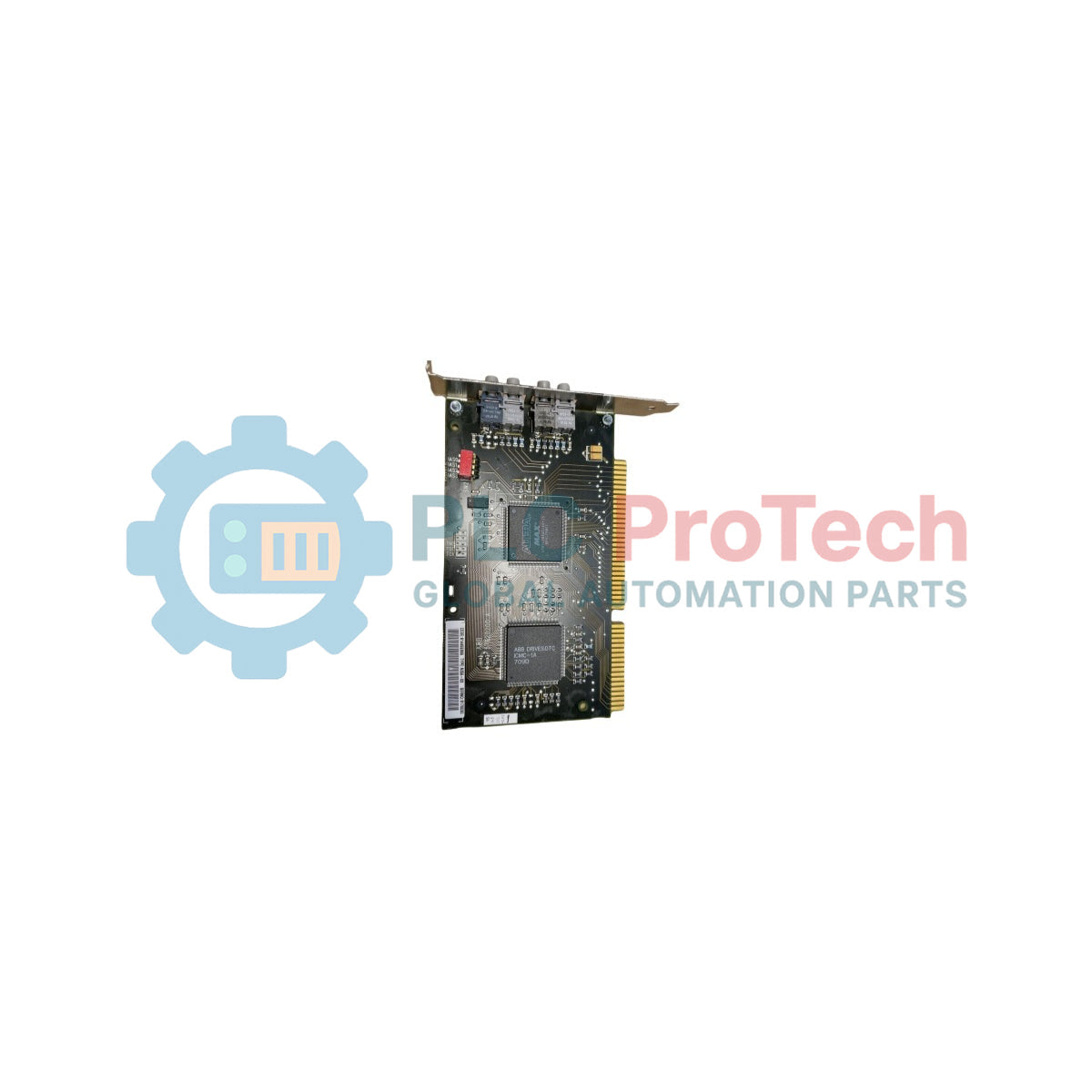

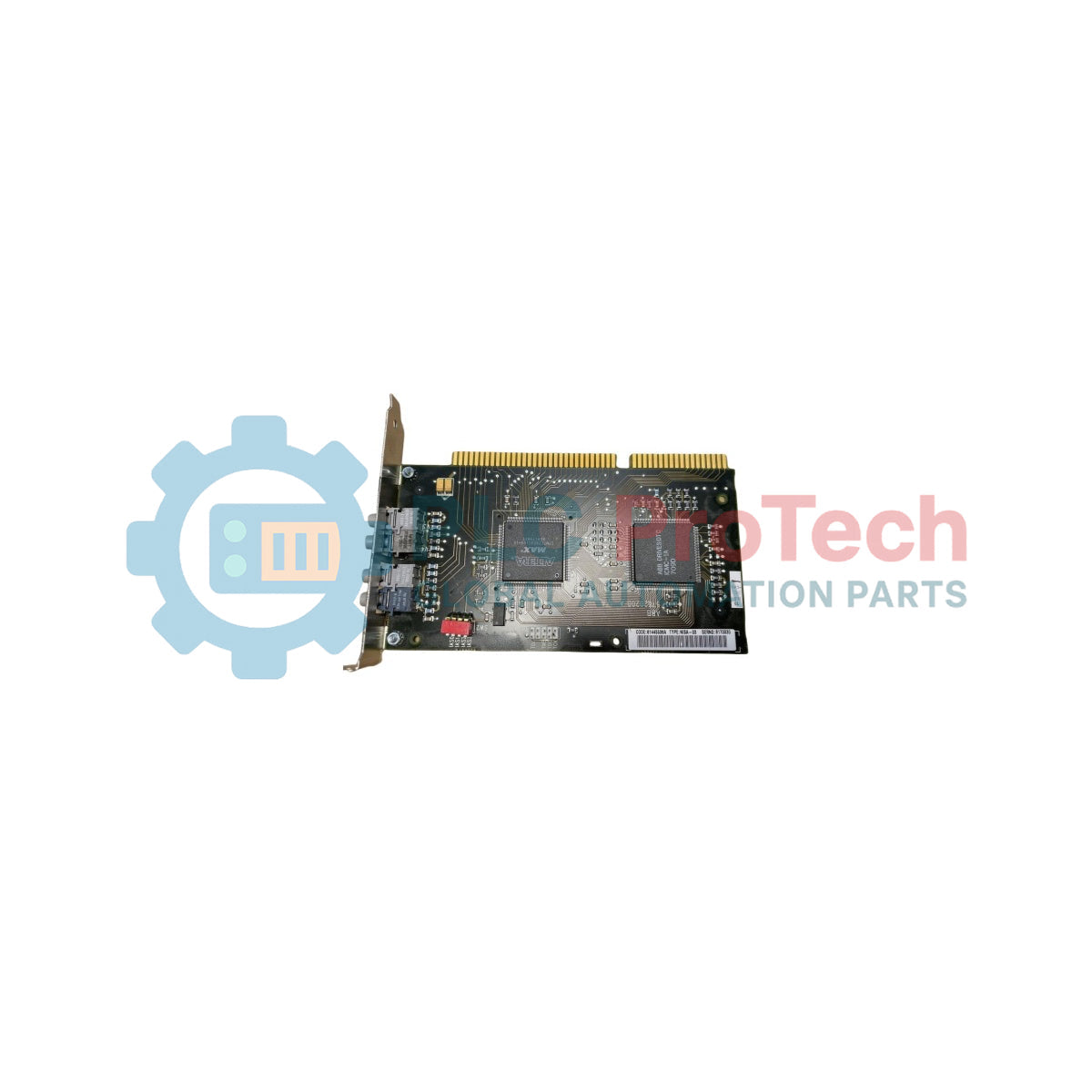

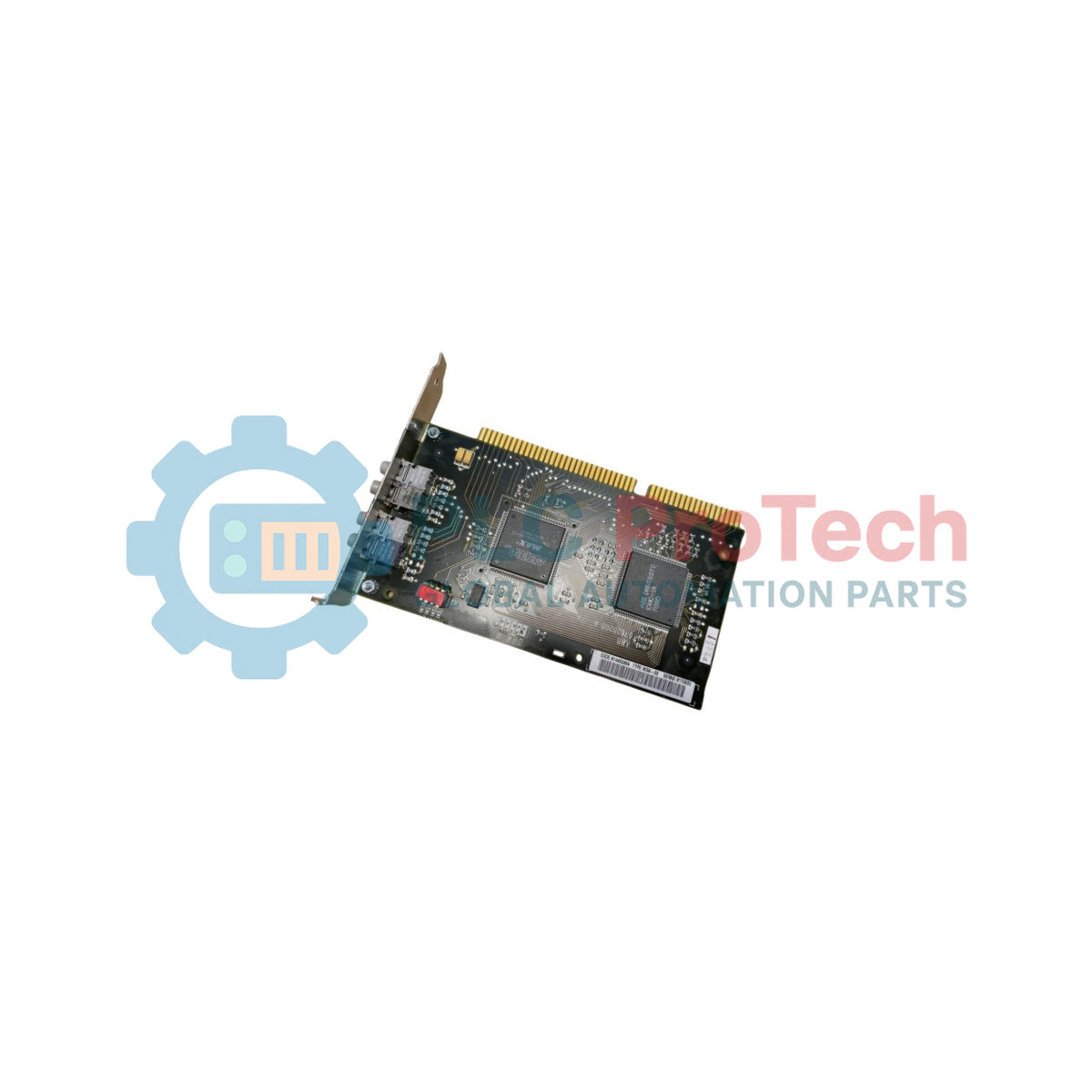

ABB NISA-03 DDCS/ISA адаптерна интерфейсна платка

SKU NISA-03

В наличност
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB
  • Product No.: NISA-03
  • Origin Финландия
  • Product Type: Платки за комуникационни адаптери
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.1 kg
  • Dimensions: 2,5 см x 12,7 см x 17,8 см
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Communication Adapter Boards

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

ABB NISA-03 DDCS/ISA адаптерна интерфейсна платка

Download Open in new tab
Количество
Call sales Contact

Product Description

Описание

NISA-03 е специализирана DDCS/ISA адаптерна интерфейсна платка, конфигурирана за директно управление и наблюдение на честотните преобразуватели от продуктовата фамилия ABB ACS 600 (наричани също ACx 600) от настолен персонален компютър. Тази електронна адаптерна платка създава високоскоростна комуникационна връзка, която позволява използването на компютърен софтуер DriveWare, като DriveWindow, за въвеждане в експлоатация на преобразувателя, диагностика и управление на параметрите. Работейки по два отделни оптични канала чрез патентования протокол DDCS, модулът осигурява надежден оптичен мост към мрежово управлявани платки за приложения и управление на двигатели.

Характеристики

  • Двуканална DDCS обработка: Оборудвана е с един оптичен канал със скорост 5 мегабода и един оптичен канал със скорост 10 мегабода за поддържане на различни скорости на връзка с клемните платки.
  • Интеграция с компютърната шина: Заема един стандартен 16-битов ISA разширителен слот на дънната платка на настолния компютър.
  • Поддръжка на многопреобразувателна архитектура: Поддържа разпределение на сигнала към множество отделни честотни преобразуватели, когато се комбинира с разклонителни блокове от серията NDBU.

Приложения

  • Комуникация със софтуера DriveWare за компютър: Свързва стандартни офисни настолни компютри, работещи със софтуера DriveWindow, с промишлени системи за управление на преобразуватели.
  • Интерфейс към продуктовата фамилия ACS 600: Служи като централен оптичен интерфейсен компонент за конфигуриране и наблюдение на нисковолтови честотни преобразуватели за двигатели.
  • Разпределена мрежа от преобразуватели: Свързва се с управляващи платки NAMC и разклонителни възли NDBU за изграждане на сложни масиви за автоматизация с множество преобразуватели.

Технически спецификации

Параметър Стойност
Производител ABB
Модел NISA-03
Тип модул DDCS/ISA адаптер
Слот за хост интерфейса 16-битов ISA
Ресурс за адресиране 32 последователни I/O адреса
Адрес на базовия I/O по подразбиране 280H
Алтернативен адрес на базовия I/O 2A0H
Максимална скорост на оптичния канал CH0 5 MBaud
Максимална скорост на оптичния канал CH1 10 MBaud
Страна на произход Финландия (FI)

Свързвания/интерфейси

Канал Свързващ хардуер / съвместимост Тип кабел и максимално допустима дължина



CH0 (5 MBaud)

 NAMC-03/04/11 (с опция NDCO-03), NDBU-91  POF (пластмасово оптично влакно) <= 15 m



CH1 (10 MBaud)

 NAMC-11 (с опция NDCO-01/02), NAMC-21, NDBU-85/95  POF <= 30 m ИЛИ HCS (оптично влакно от силициев диоксид с твърда обвивка) <= 200 m

Указания за монтаж

  • Предпазни мерки срещу електростатичен разряд: Уверете се, че по време на всички операции с платката носите заземяваща гривна, тъй като интегралните схеми на платката са силно чувствителни към електростатични разряди (ESD).
  • Конфигуриране на адреса: Проверете конфигурацията на хост компютъра, за да се уверите, че друга интерфейсна карта не използва адресното пространство на базовия адрес по подразбиране 280H. При конфликт настройте DIP превключвателите на платката (IAS0 до IAS2), за да изберете алтернативния адресен профил 2A0H.
  • Поставяне на картата: Натиснете здраво и равномерно адаптерната карта в свободен 16-битов ISA слот на дънната платка на изключения компютър и закрепете планката с фиксиращия винт.
  • Работа с оптичните влакна: Не превишавайте максималното дълготрайно натоварване на опън от 1 N и не огъвайте оптичните кабели под минималния радиус на огъване за краткотрайно натоварване от 35 mm. Избягвайте докосването на непокритите краища на влакната и използвайте гумени втулки за защита на трасетата вътре в преобразувателя.
  • Предупреждение за електрическа безопасност: Никога не извършвайте работа вътре в честотния преобразувател, докато е под напрежение. Изключете главното захранване и изчакайте най-малко 5 минути, за да се разредят напълно кондензаторите на междинната верига на преобразувателя, преди да получите достъп до вътрешните клеми.
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Каква е основната функция на тази адаптерна платка?
Устройството служи като стандартна 16-битова ISA интерфейсна платка, която позволява на персонален компютър да управлява и наблюдава честотните преобразуватели от серията ABB ACS 600 чрез приложенията DriveWare за PC, като DriveWindow.
Как да отстраня конфликт на I/O адрес по време на инсталиране?
Платката има стандартен базов I/O адрес 280H. Ако този адресен диапазон е зает, можете да промените конфигурацията на 2A0H чрез вградените DIP превключватели (IAS0, IAS1 и IAS2).
Какви са ограниченията при работа със свързаните оптични кабели?
Оптичните кабели трябва да се използват внимателно. Те изискват минимален радиус на огъване при краткотрайно натоварване от 35 mm, максимално допустимо дълготрайно опъващо натоварване от 1 N, а оголените им краища не трябва да се докосват поради чувствителността им към замърсяване.
Къде се свързват оптичните кабели във вътрешността на честотния преобразувател?
В модула на честотния преобразувател оптичните кабели се свързват директно към канал 3 (изводи V19 и V20) на управляващата платка NAMC или към канал MSTR, ако се използва разклонителен блок NDBU.
