ABB DCS 500 3BSE006567R1 SDCS-COM-5 TC комуникационна платка за връзка

SKU SDCS-COM-5 3BSE006567R1

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: SDCS-COM-5 3BSE006567R1
Country of origin:Швеция
Product Type: Комуникационна платка
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 500g
Dimensions: 15,8 см x 2 см x 8,3 см
Shipping port: Xiamen
Warranty: 12 months

Описание

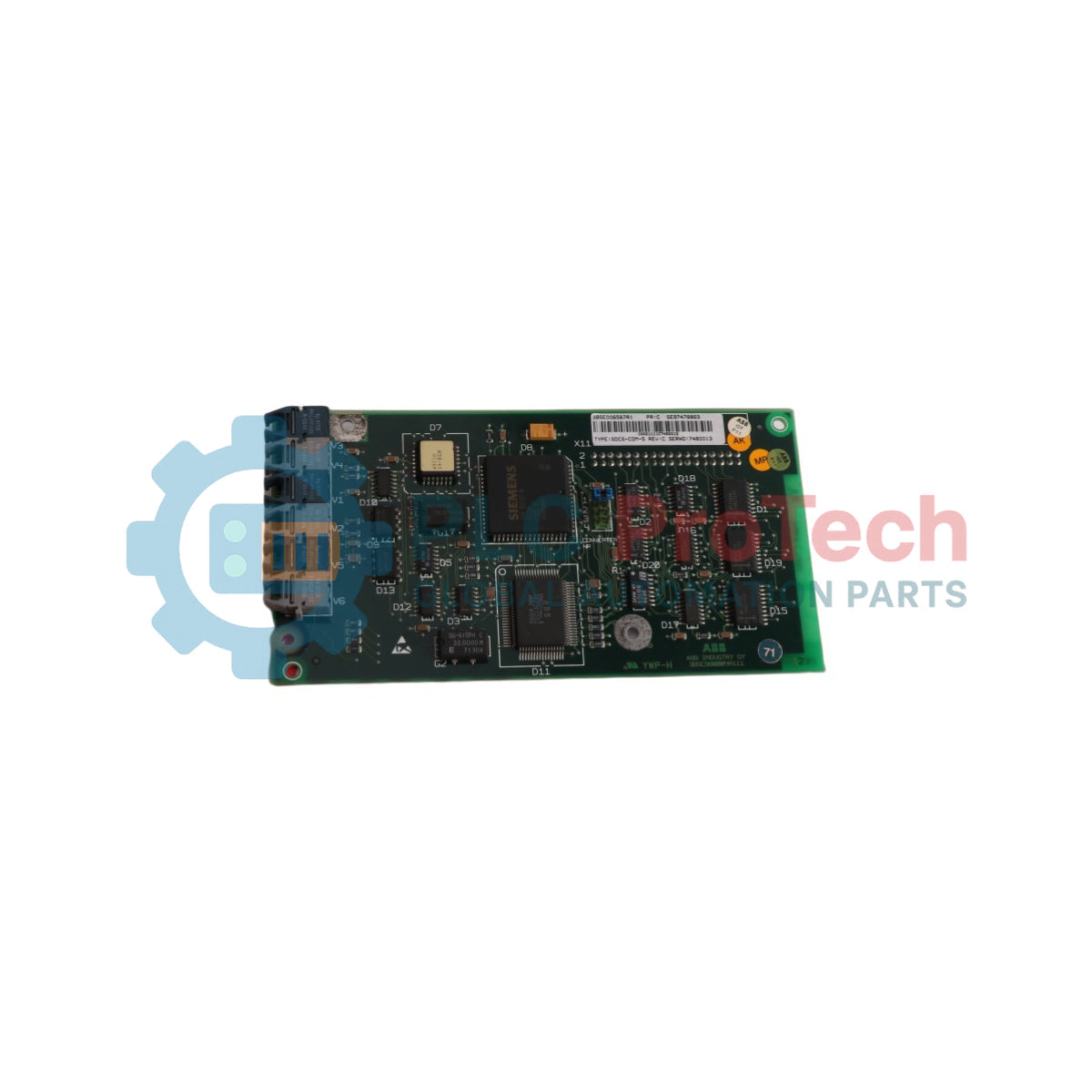

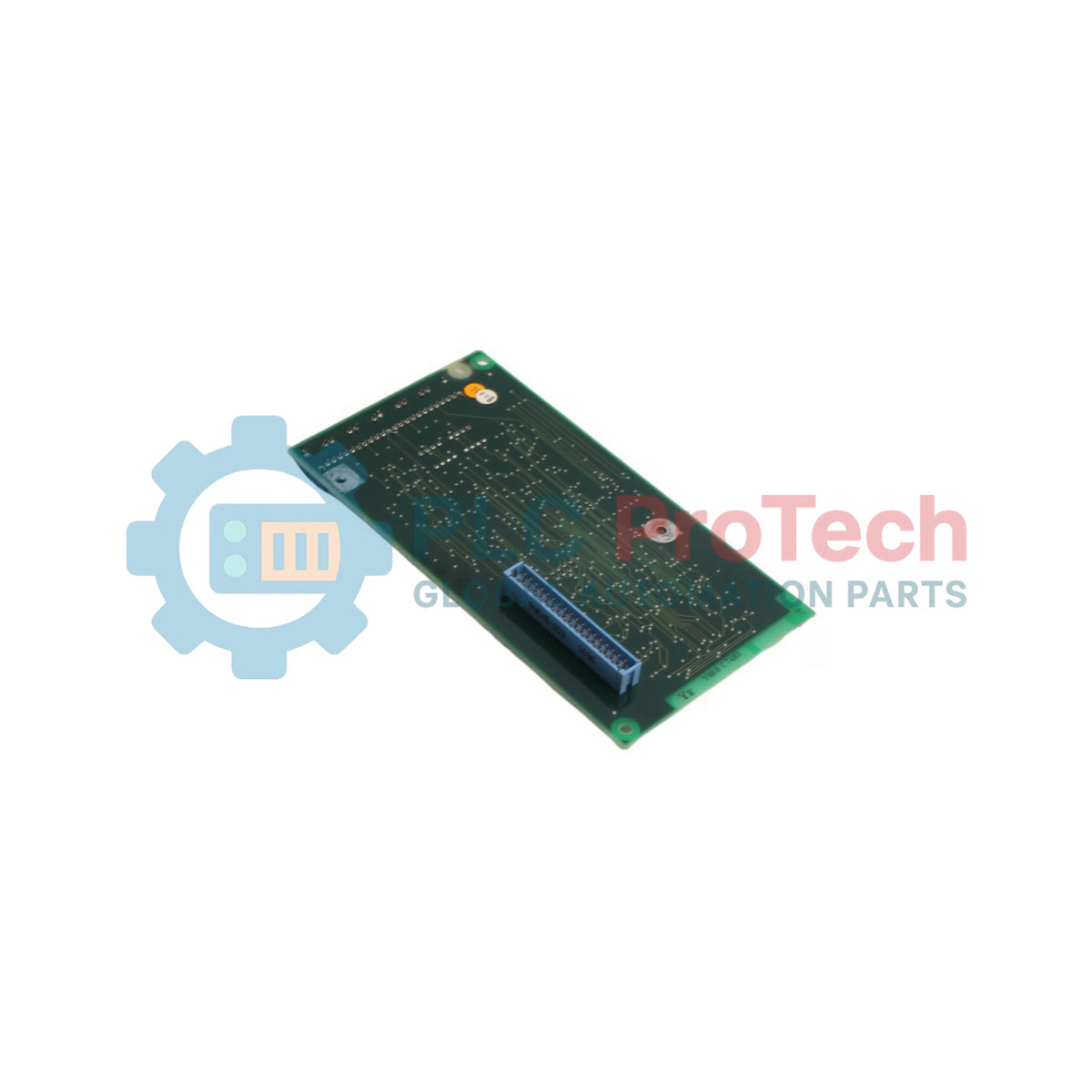

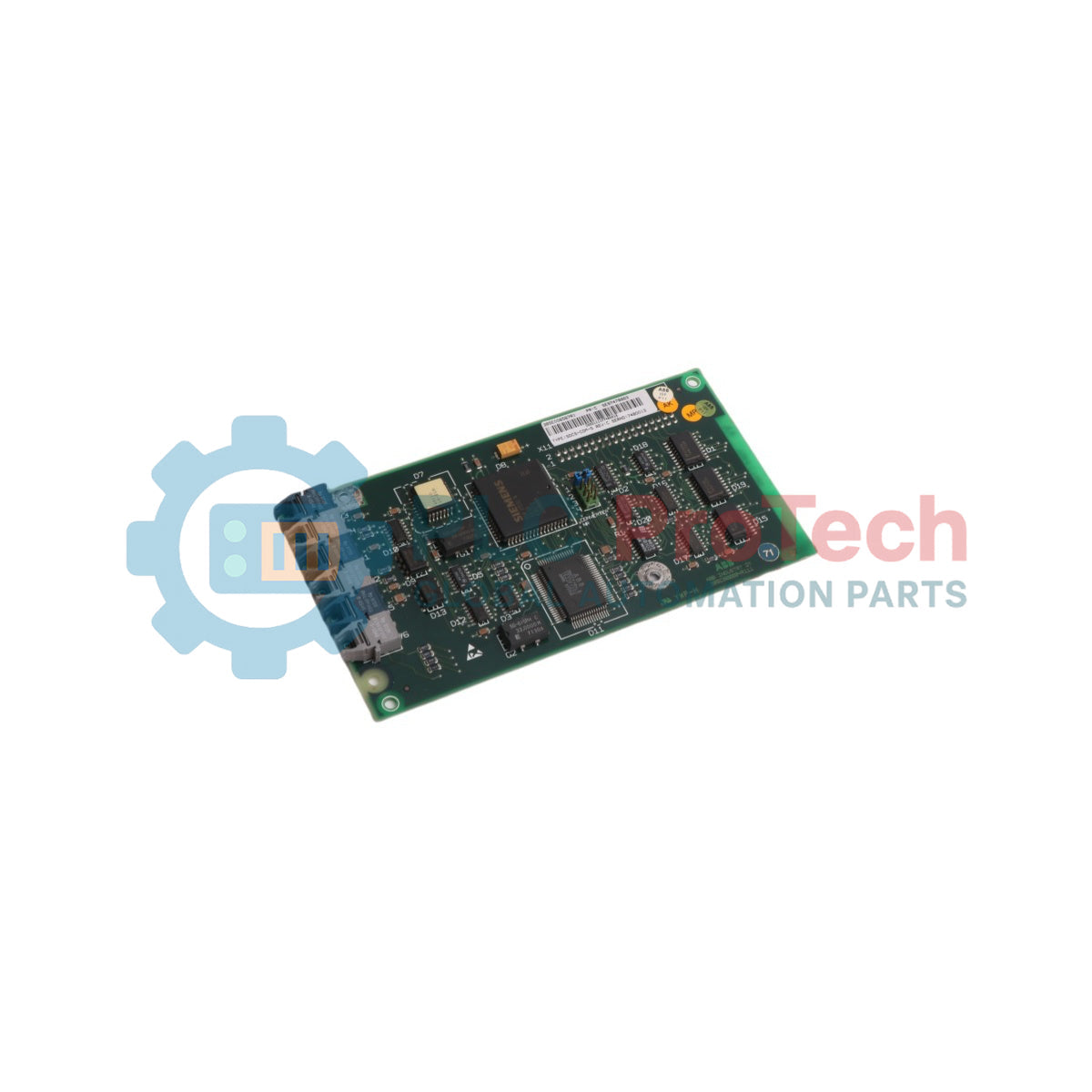

SDCS-COM-5 (идентификатор на продукта: 3BSE006567R1) е специализирана комуникационна платка TC Link, произведена от ABB специално за интегриране в конверторни модули DCS 500. Този модул осигурява специализирана хардуерна обработка за три независими серийни комуникационни канала, позволявайки надеждна високоскоростна интерфейсна връзка между конверторни конфигурации, компютри и разпределени промишлени системи за управление. Платката се свързва директно чрез предназначения системен интерфейс X11, като използва специално проектирано разположение на сиви оптични портове за предаване (TxD) и сини оптични портове за приемане (RxD), осигуряващи надеждна електрическа изолация между активните канали за обработка.

Характеристики

Три отделни комуникационни канала, позволяващи едновременен трансфер на данни
Високоскоростен системен интерфейс HDLC с максимална скорост 1,5 Mbits/s по канал 1
Широколентова обработка DDCS със скорост до 4 Mbits/s по канал 3
Цветово кодирани оптични портове за разделяне на контурите за предаване (сиви) и приемане (сини)
Вграден блок от кодиращи джъмпери S1 с 4 позиции за задаване на конфигурации с множество конвертори

Приложения

Инфраструктури за свързване на конверторни модули ABB DCS 500
Високоскоростни връзки за мониторинг на промишлени задвижвания чрез компютър
Хардуерни адаптации за PROFIBUS, CS31 и MODBUS

Технически спецификации

Параметър	Спецификация
Производител	ABB
Идентификатор на продукта	3BSE006567R1
Типово обозначение на ABB	SDCS-COM-5
Клас на компонента	Комуникационна платка TC Link
Системна съвместимост	Конверторни модули DCS 500 със софтуер до S21.1xx
Несъвместим софтуер	Версия S21.xxx
Спецификация на канал 1	Канал с протокол HDLC, 1,5 Mbits/s (интерфейс към компютър)
Спецификация на канал 2	Специализиран канал за пренос на данни
Спецификация на канал 3	Канал DDCS, до 4 Mbits/s (PROFIBUS/CS31/MODBUS)
Тип интерфейсен порт	Оптичен щепсел и гнездо RxD / TxD
Основен системен конектор	Интерфейс X11
Дължина на платката	156,5 mm
Ширина на платката	83,5 mm

Връзки/интерфейси

Щифт на конектора / порт	Функция
V3 / CH2 RxD	Оптичен порт за приемане на канал 2 (синьо гнездо)
V4 / CH2 TxD	Оптичен порт за предаване на канал 2 (сиво гнездо)
V1 / CH1 RxD	Оптичен порт за приемане на канал 1 (синьо гнездо)
V2 / CH1 TxD	Оптичен порт за предаване на канал 1 (сиво гнездо)
V5 / CH3 RxD	Оптичен порт за приемане на канал 3 (синьо гнездо)
V6 / CH3 TxD	Оптичен порт за предаване на канал 3 (сиво гнездо)
Блок X11	Основен интерфейс за свързване към системния конвертор

Указания за монтаж

Изключете всички основни захранвания на конвертора и спомагателни захранващи входове, преди да монтирате платката върху системния носач.
Уверете се, че цветовете на съответстващите щепсели и гнезда са подравнени при свързване на оптичната връзка (винаги свързвайте синьо към синьо и сиво към сиво).
Проверете дали софтуерът, зареден в целевия конверторен модул DCS 500, е до версия S21.1xx включително, за да осигурите съвместимост на комуникационния протокол по време на работа.
Настройте 4-позиционния редови плъзгащ превключвател S1 според конкретната мрежова конфигурация на конверторната линия (позиции 1 до 4 съответстват съответно на конвертори 1 до 4, като позиция 1 е фабричната настройка).
Проверете дали и двата монтажни дистанционера на платката и определеният проводящ опорен тампон са плътно подравнени с металното шаси, за да гарантирате непрекъснатост на електрическия път.

FAQ

Какви правила за конфигурация трябва да се спазват при свързване на оптичните линии?

Оптичните влакна трябва винаги да следват цветовото разпределение. Уверете се, че синият конектор на кабела се свързва директно към синия приемен (RxD) порт, а сивият конектор на кабела се свързва директно към сивия предавателен (TxD) порт.

Какви са ограниченията на протокола и поддържаните скорости на канал 3?

Канал 3 използва архитектура DDCS със скорост до 4 Mbits/s. Той е предназначен за свързване на серийни системи, работещи с мрежов хардуер PROFIBUS, CS31 или MODBUS, чрез адаптационен модул.

Как се конфигурира комуникационната интерфейсна платка за конфигурации с няколко преобразувателя?

Платката разполага с вграден блок за кодиране с джъмпер S1. Преместването на избиращия щифт променя маршрутизирането на адресите в зависимост от номера на линията на целевия преобразувател (стойности от 1 до 4).
