Преглед на интерфейса за терминиране на S800 I/O

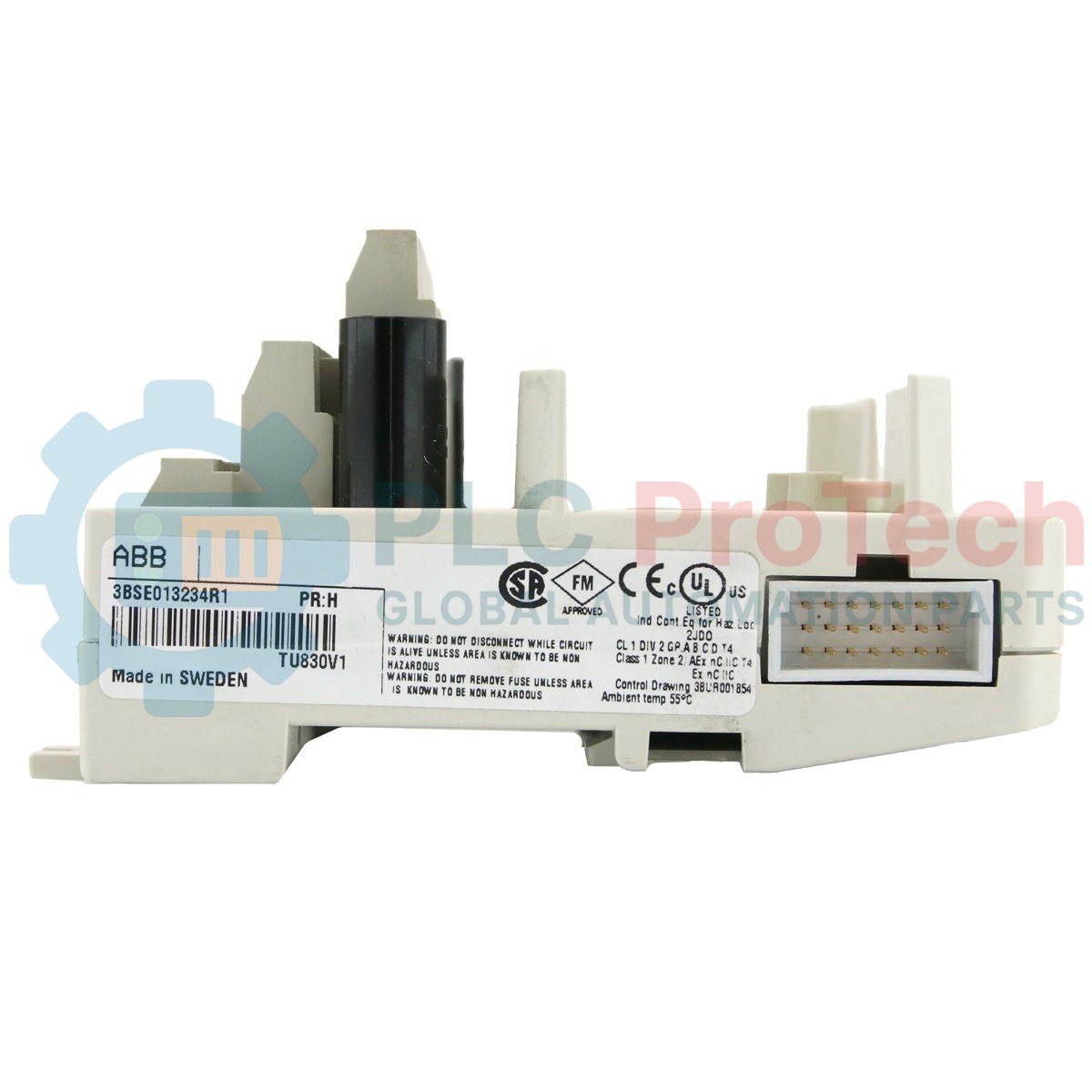

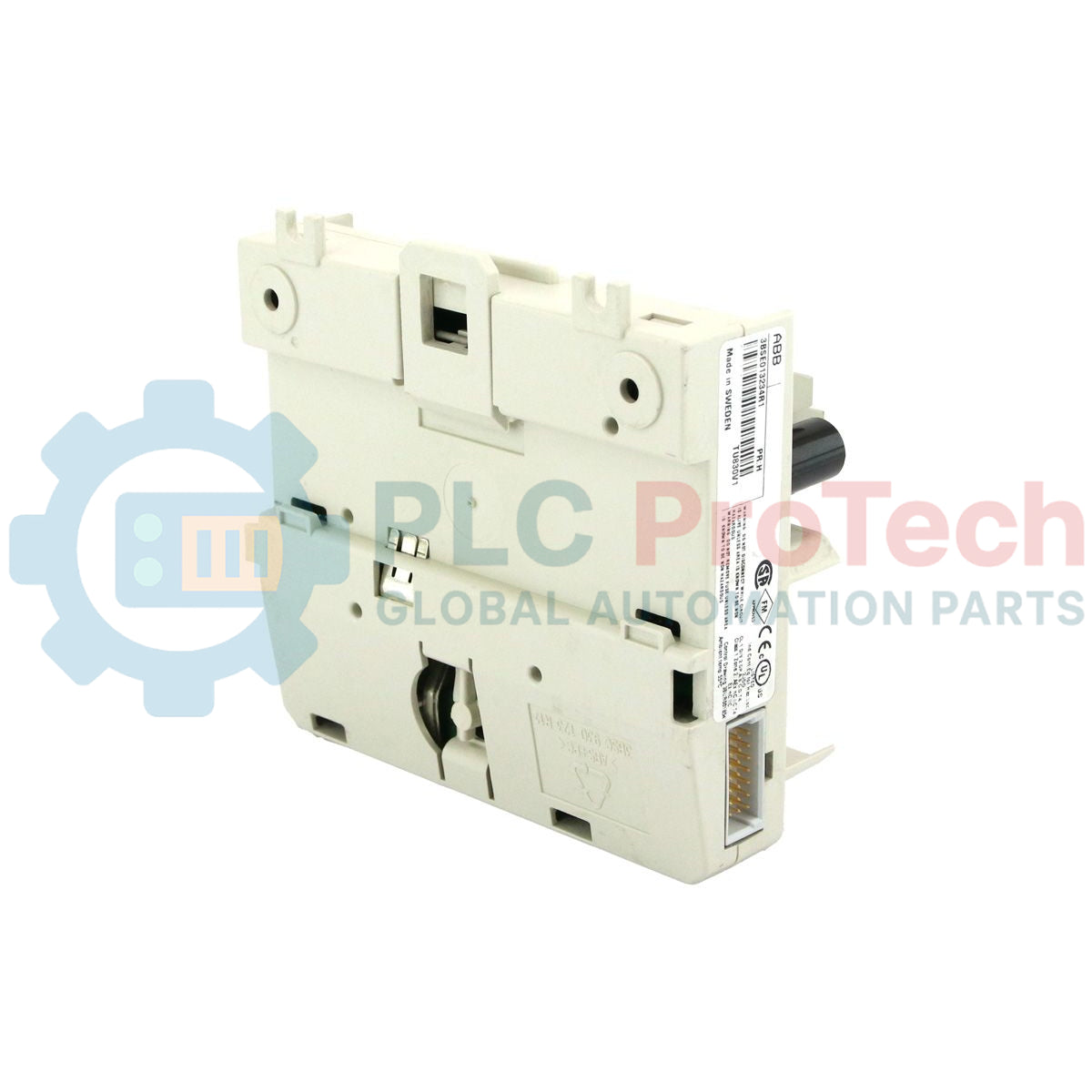

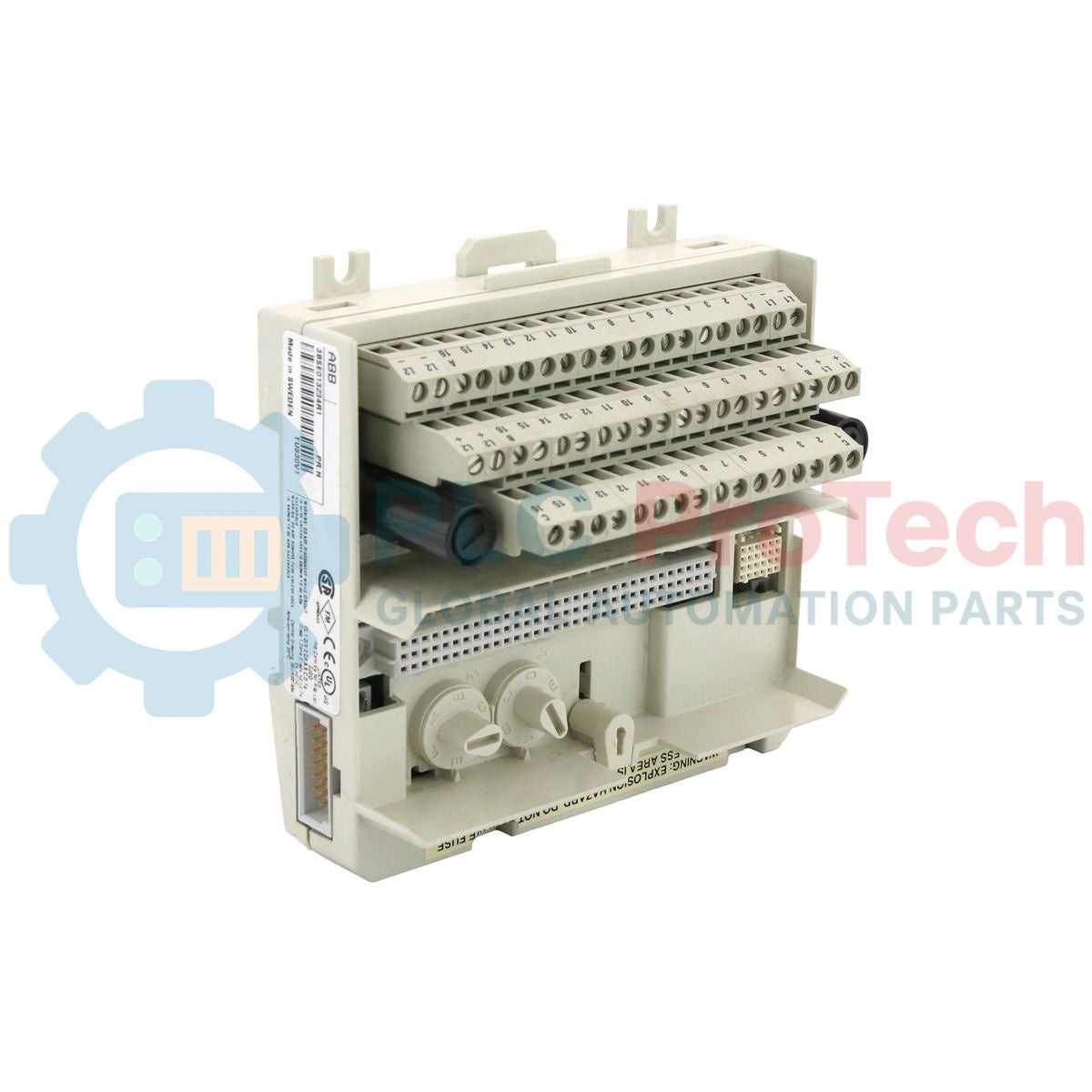

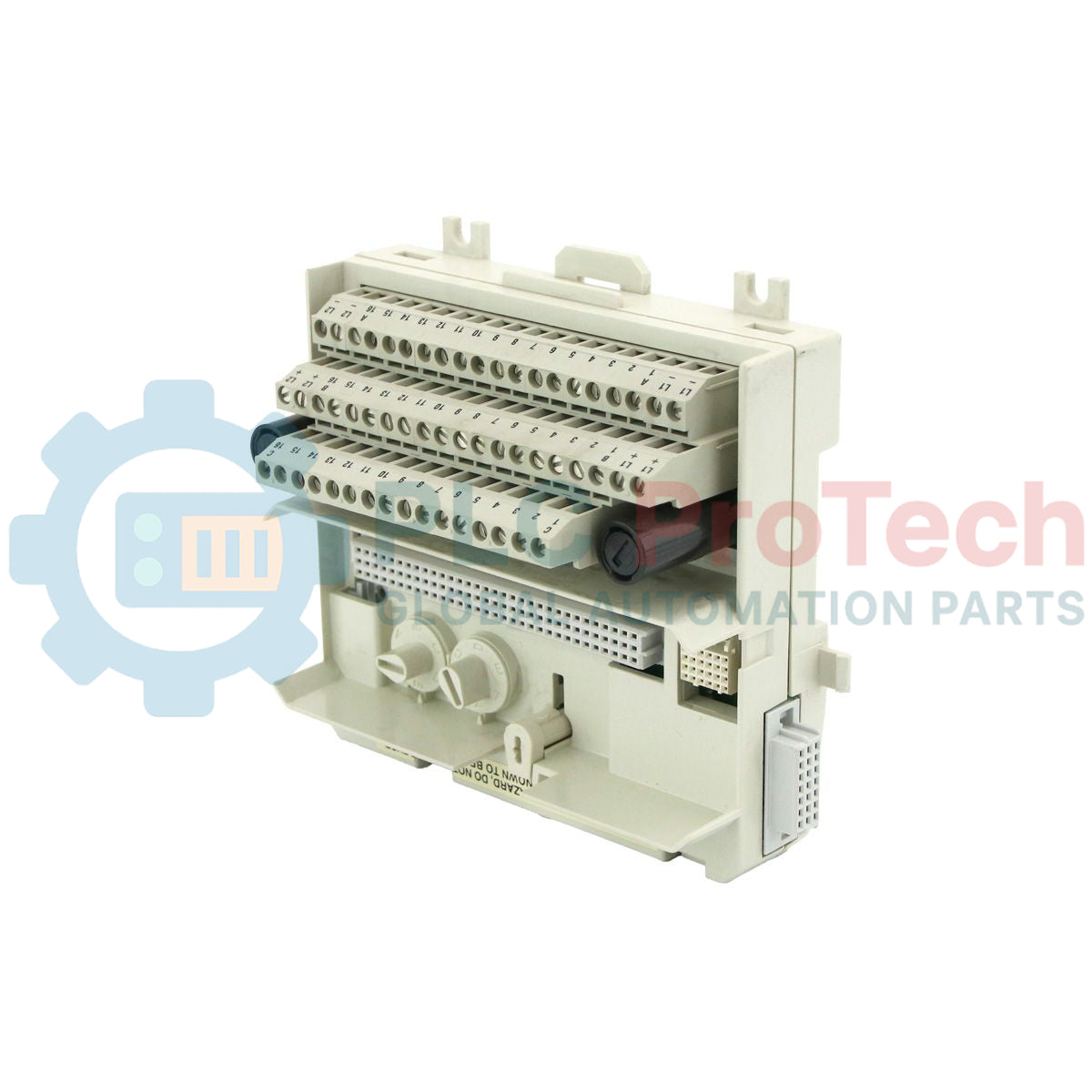

TU830V1 (3BSE013234R1) е разширен модул за терминиране (MTU) в системата ABB S800 I/O. Той осигурява физическия и електрическия интерфейс между I/O модулите и полевото окабеляване, като представлява важна част от архитектурата за разпределение на сигналите в индустриалните системи за управление.

За разлика от компактните MTU, TU830V1 разполага с разширена конфигурация на клемите, която поддържа окабеляване с висока плътност и общо разпределение на захранването. Използва се широко в среди с ABB 800xA, Advant OCS и Compact Product Suite, където модулността и бързата поддръжка са от съществено значение.

Архитектура на окабеляването и функционален дизайн

TU830V1 е проектиран да опрости окабеляването в шкафа, като същевременно поддържа стабилност на сигналите и механична устойчивост:

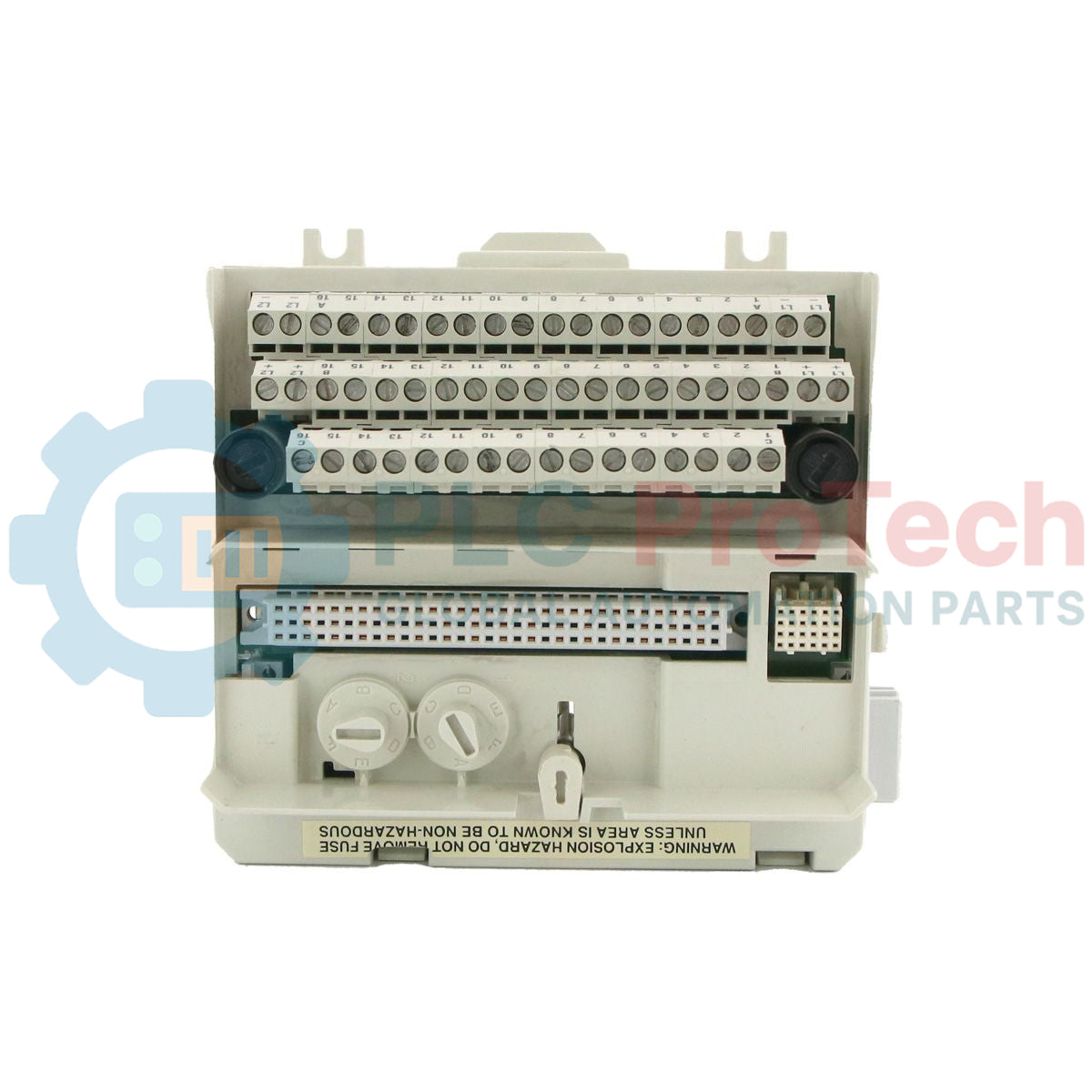

• Плътност на клемите: 32 клеми, подредени в конфигурация 2 × 16, за I/O модули с голям брой канали.
• Диапазон на напрежението: Номинално до 50 V, оптимизиран за приложения с цифрови и аналогови сигнали 24 VDC.
• Съвместимост с модули: Поддържа широка гама S800 I/O модули чрез интеграция с ModuleBus.

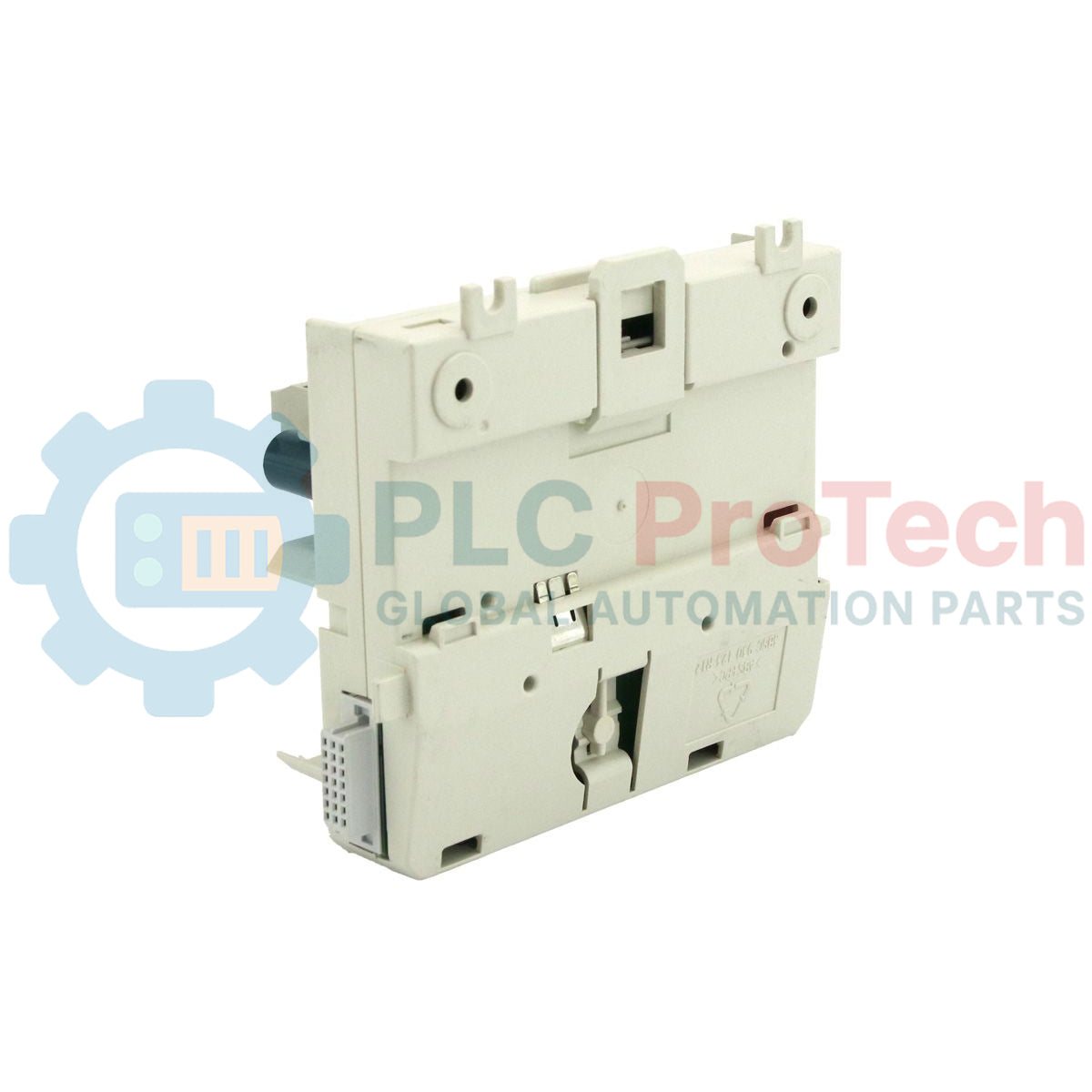

• Механично заключване: Монтаж на DIN шина със сигурен заключващ лост за устойчив на вибрации монтаж.
• Полево окабеляване: Винтови клеми, проектирани за стабилна дълготрайна електрическа и механична връзка.

Електрически и механични данни

Бележки за приложението и системата

Каква е разликата между TU810 и TU830V1?

TU810 е компактен MTU с по-малко клеми и обикновено изисква външни клемни блокове за разпределение. TU830V1 разполага с разширена конфигурация от 2 × 16 клеми, което позволява директно свързване както на сигналното, така и на общото окабеляване към един и същ модул.

Може ли TU830V1 да се използва с I/O модули за високо напрежение?

Не. TU830V1 е ограничен до максимално напрежение 50 V. Модулите за високо напрежение изискват MTU с подходящи номинални характеристики и увеличени изолационни разстояния за съответствие с изискванията за безопасност.

Поддържа ли този MTU резервирани I/O конфигурации?

Не. TU830V1 е предназначен за работа с един модул. Резервираните I/O системи изискват специализирани варианти на MTU, като TU842 или TU843.

Бележки за монтажа и въвеждането в експлоатация

Практика при окабеляване:
Използвайте кабелни накрайници с изолирани втулки за всички полеви връзки. Прилагайте правилния момент на затягане на винтовете на клемите (обикновено 0.5 Nm), за да избегнете повреда на вътрешните контактни структури.

Интеграция с ModuleBus:
Уверете се, че конекторите ModuleBus между съседните MTU на DIN шината са правилно свързани. Това гарантира стабилна комуникация и разпределение на захранването в целия I/O клъстер.

Заземяване:
Свържете DIN шината към функционалната земя, за да подпомогнете екранирането и да намалите електромагнитните смущения в шкафове с висока плътност на компонентите.

Дисциплина при етикетирането:
Етикетирайте ясно редовете с клеми и групите сигнали. При 32 клеми на модул структурираната идентификация е от решаващо значение за точността при въвеждане в експлоатация.
