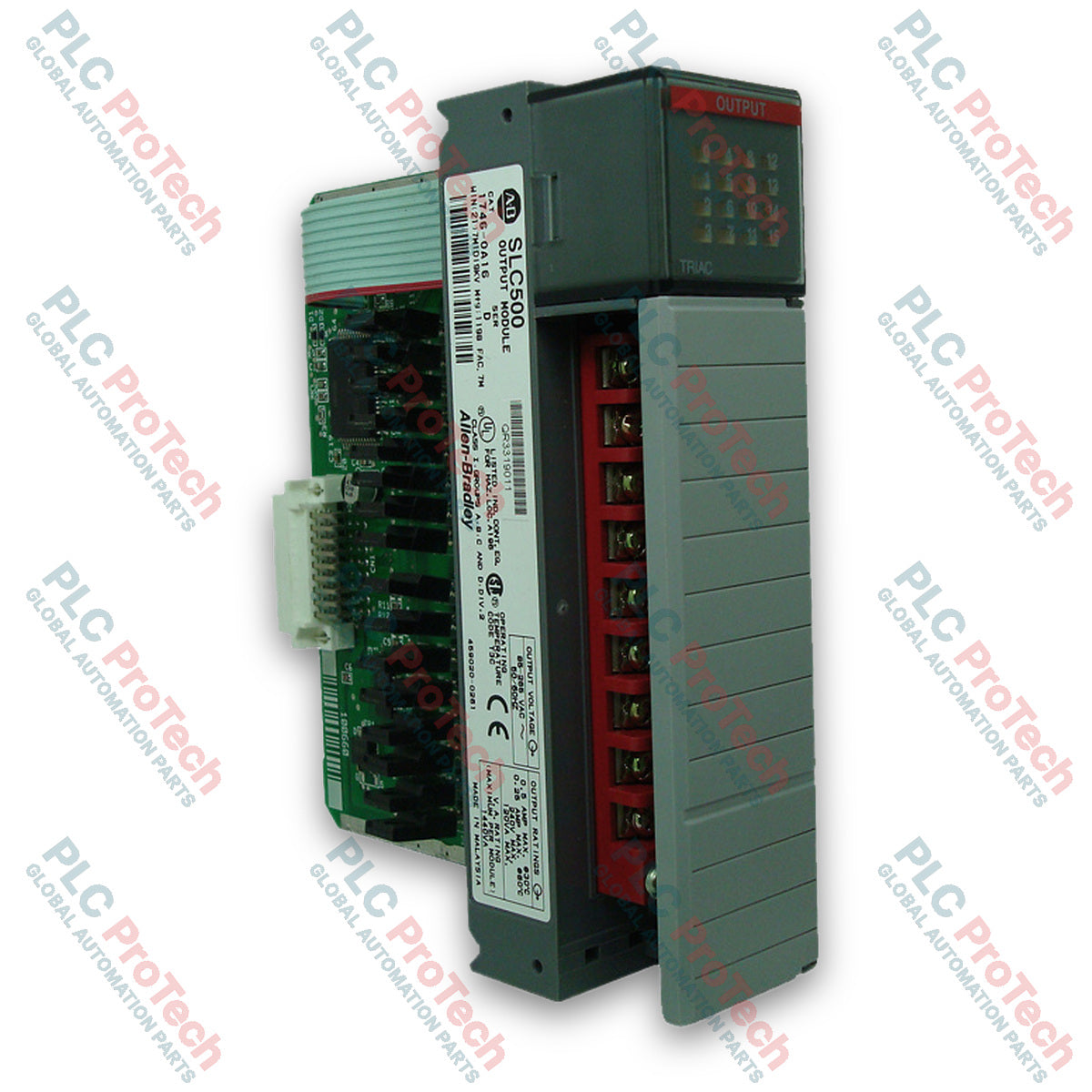

Allen-Bradley 1746-OA16 SLC 500 дискретен AC изходен модул

SKU 1746-OA16

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1746-OA16
Origin Съединени щати
Product Type: PLC Изходен модул
Payment: T/T, Western Union
Weight: 1.0 kg
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Количество

Call sales Contact

Product Description

Описание

Allen-Bradley 1746-OA16 е надежден модул за дискретни AC изходи, предназначен за модулната хардуерна платформа Allen-Bradley SLC 500. Този 16-точков изходен модул е проектиран за управление на различни промишлени устройства, захранвани с AC, като пускатели на двигатели, соленоиди и сигнални лампи. Създаден за взискателни среди за автоматизация, той осигурява оптична изолация между логическата схема и AC захранването от полевата страна, за да защити чувствителните компоненти на контролера от преходни пренапрежения.

Поместен в компактен едноширок корпус на модул SLC 500, 1746-OA16 включва вътрешни схеми за потискане на пренапреженията, които минимизират електрическия шум, генериран от индуктивни товари. Модулът изисква минимална мощност от шината и поддържа стандартни подвижни клемни блокове, което улеснява поддръжката на окабеляването и пускането на системата в експлоатация, без да се прекъсват връзките от полевата страна.

Характеристики

16 дискретни AC изходни канала, групирани за гъвкави конфигурации на окабеляването
Работен диапазон на напрежението от 85 до 265 VAC при 47 до 63 Hz
Оптична изолация между логиката на шината и полевите вериги за входове/изходи
Вградено потискане на пренапреженията за повишена надеждност при преходни процеси от превключването на индуктивни товари
Конструкция с подвижен клемен блок за лесен монтаж и поддръжка
LED индикатори за състояние за всяка точка за бърза диагностична проверка

Приложения

Управление на промишлени AC изпълнителни механизми, соленоиди и управляващи клапани
Интерфейсен модул за пилотни лампи и операторски алармени сирени
Превключване на пускатели и контактори за AC двигатели с частична мощност
Дискретно логическо управление в системи за производство, опаковане и обработка на материали

Технически спецификации

Параметър	Спецификация
Производител	Allen-Bradley / Rockwell Automation
Продуктова серия	SLC 500
Каталожен номер / модел	1746-OA16
Тип модул	Модул за дискретни AC изходи
Брой изходи	16 изхода (изолирани групи)
Работен диапазон на напрежението	85 до 265 VAC (47 до 63 Hz)
Консумация на ток от шината (5 VDC)	0.370 A
Консумация на ток от шината (24 VDC)	0.0 A
Непрекъснат ток на точка	0.50 A при 30 deg C (86 deg F) / 0.25 A при 60 deg C (140 deg F)
Макс. непрекъснат ток на модул	8.0 A при 30 deg C (86 deg F) / 4.0 A при 60 deg C (140 deg F)
Импулсен ток на точка	10.0 A за 25 ms (макс. повторение на всеки 2 секунди)
Мин. ток на товара	10 mA на точка
Ток на утечка в изключено състояние	2.0 mA макс. при 265 VAC
Закъснение на сигнала (резистивен товар)	ВКЛ.: 1.0 ms макс. / ИЗКЛ.: 11.0 ms макс.
Страна на произход	Съединени щати

Връзки / интерфейси

1746-OA16 използва стандартен подвижен клемен блок Allen-Bradley (RTB), разположен в предната част на устройството. Полевото окабеляване се свързва директно към винтовите клеми на RTB, което позволява модулът да бъде лесно изваден от шасито SLC 500, без да се разкачат полевите проводници. Групирането на клемите съответства на вътрешната структура за изолация на изходите.

Указания за монтаж

Уверете се, че захранването на шасито SLC 500 е изключено, преди да монтирате или изваждате модула 1746-OA16. Поставете модула във всеки свободен I/O слот на шасито SLC 500, като внимавате задният ръб на платката да се подравни с конектора на шината. Закрепете модула с горния и долния фиксиращ винт. Проверете дали цялото полево AC окабеляване отговаря на местните електрически норми и не превишава максималните номинални стойности за напрежение и ток.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the Allen-Bradley 1746-OA16?

The Allen-Bradley 1746-OA16 is a 16-point discrete AC output module engineered specifically for the Allen-Bradley SLC 500 modular hardware platform. It is designed to control various alternating current industrial devices such as motor starters, solenoids, and indicator lamps. This module provides optical isolation between the logic circuitry and field-side AC supplies to protect your controller.

What is the operating voltage range for this module?

The Allen-Bradley 1746-OA16 operates across a voltage range of 85 to 265 VAC at 47 to 63 Hz. This wide operational window allows the module to interface reliably with standard industrial AC power systems. It supports fractional horsepower motor starters, control valves, and alarm horns within this electrical envelope.

How does the Allen-Bradley 1746-OA16 handle inductive load switching?

The Allen-Bradley 1746-OA16 features built-in internal surge suppression circuits designed to minimize electrical noise generated by inductive loads. It supports a surge current per point of up to 10.0 A for 25 ms, ensuring high reliability against switching transients. This integrated protection safeguards the internal components from voltage spikes.

What are the backplane power requirements of this unit?

The Allen-Bradley 1746-OA16 consumes 0.370 A of backplane current at 5 VDC and draws 0.0 A at 24 VDC. This low power consumption makes it efficient for integration within standard SLC 500 chassis configurations. Proper power budgeting ensures stable operation across all slots in your automation rack.

How is field wiring connected to the Allen-Bradley 1746-OA16?

The Allen-Bradley 1746-OA16 utilizes a standard removable terminal block located on the front of the unit for easy wiring maintenance. Field devices connect directly to these screw terminals, allowing you to remove the module from the chassis without disturbing field-side connections. Status LED indicators per point are also provided for fast diagnostic troubleshooting.
