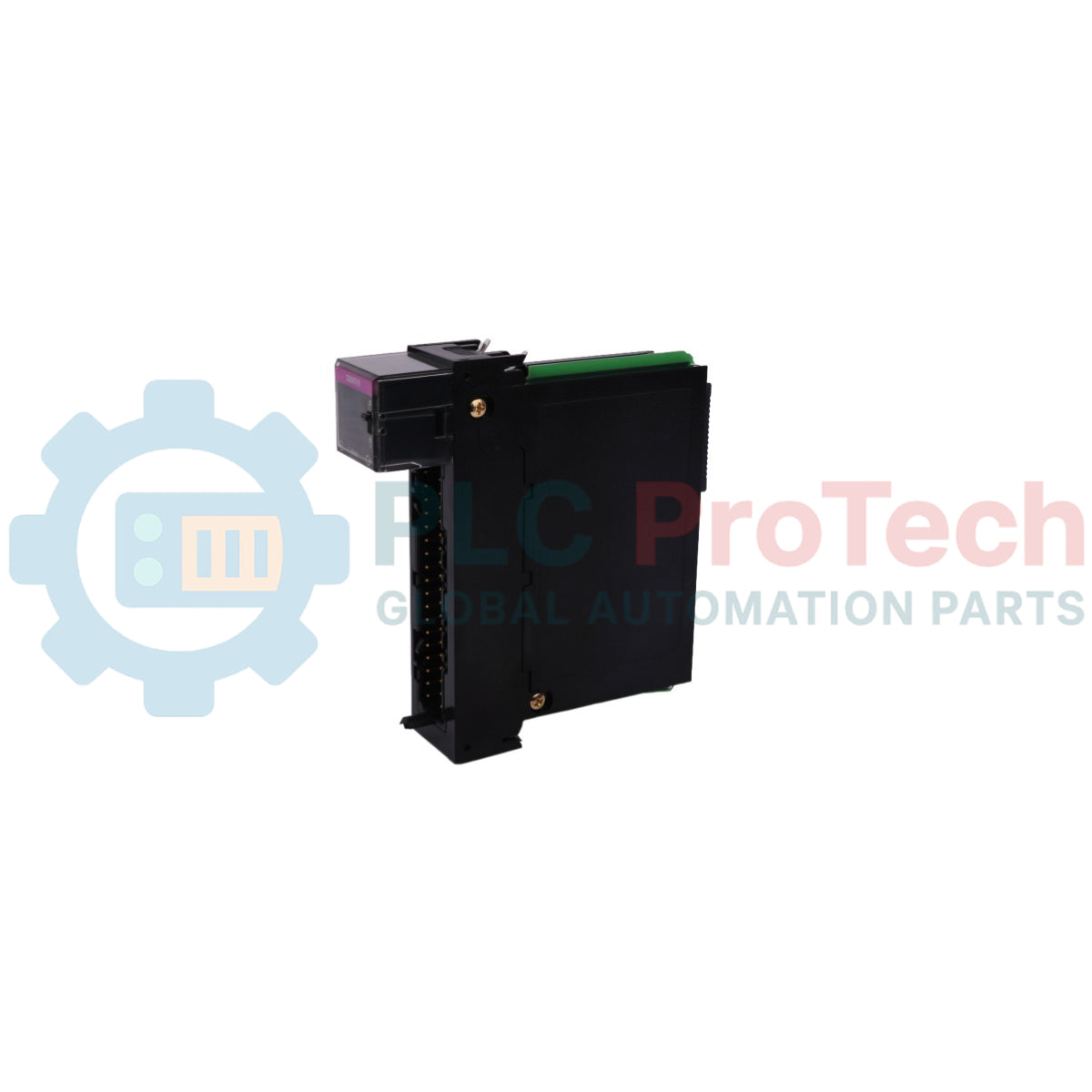

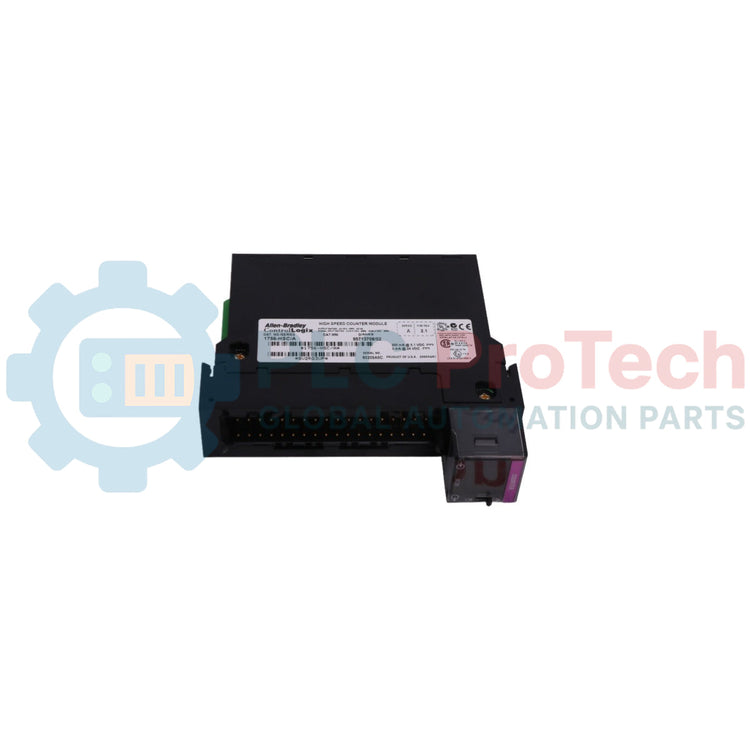

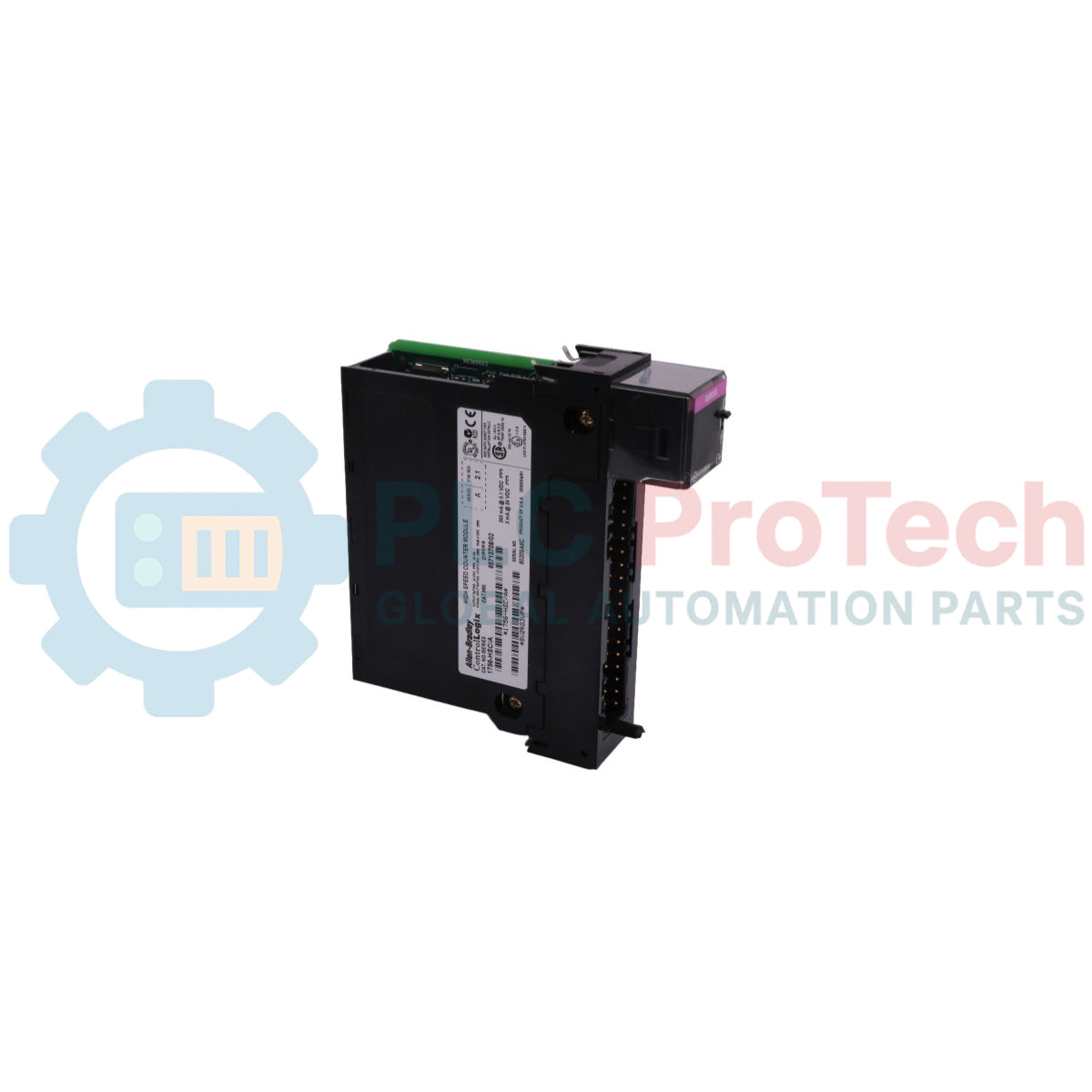

Allen-Bradley 1756-HSC/B ControlLogix високоскоростен броячен модул

Общ преглед на продукта

 1756-HSC/B е високопроизводителен модул за високоскоростно броене (HSC), предназначен за платформата Allen-Bradley ControlLogix. Този модул е проектиран за приложения с прецизно управление на движението и броене, които надхвърлят възможностите за сканиране на стандартните модули за цифрови входове. Той може да обработва с изключителна точност бързи импулсни потоци от енкодери, разходомери и сензори за близост.

Версията серия B на този модул предлага подобрена стабилност и е основен компонент за приложения, изискващи високоскоростно откриване на събития, като бутилиращи линии, обработка на материали и наблюдение на скоростта на турбини. Като прехвърля логиката за броене от процесора към хардуера на модула, 1756-HSC гарантира, че импулсите никога не се „пропускат“ поради колебания във времето за сканиране на PLC.

Техническа конфигурация

1756-HSC предоставя надеждни възможности за входове/изходи, предназначени за промишлено броене:

• Архитектура с два брояча: Разполага с два независими брояча, което позволява едновременното наблюдение на два различни високоскоростни процеса.

• Три входа на брояч: Всеки брояч приема три входа (обикновено сигнали A, B и Z/индекс), което осигурява пълна поддръжка на квадратурни енкодери за отчитане на посока и позиция.

• Четворни изходни сигнали: Включва четири физически изхода, които могат да бъдат конфигурирани да се задействат при определени стойности на брояча (предварително зададена/текуща стойност), което позволява реакции на хардуерно ниво в реално време.

• Висока скорост на реакция: Проектиран да обработва честоти до 1 MHz (при определени конфигурации), осигурявайки необходимата разделителна способност за високоскоростно производство.

• Енергийна ефективност: Консумира само 300 mA от шината 5,1 V и пренебрежимо малките 3 mA от източника 24 V, което води до ниска обща консумация от шината от 1,6 W.

Технически спецификации

Технически често задавани въпроси

Каква е разликата между Серия A и Серия B?

Въпреки че и двете серии споделят едни и същи основни функционални характеристики, Серия B обикновено включва хардуерни ревизии за по-дълъг живот на компонентите и по-добра устойчивост на електромагнитни смущения (EMI). За повечето приложения Серия B е предпочитана заради съвместимостта си с актуализиран фърмуер и подобрената защита на схемите.

Може ли този модул да поддържа стандартен инкрементален енкодер?

Да. Конфигурацията с три входа на брояч е специално предназначена за инкрементални енкодери. Тя поддържа квадратурно декодиране X1, X2 и X4, както и броене нагоре/надолу и режими „Импулс/Посока“.

Изисква ли модулът външно захранване за входовете?

Да. Входовете и изходите на 1756-HSC изискват външно захранване за полевата страна (обикновено 12/24 V DC). Посоченият ток от задната шина е предназначен изцяло за вътрешната логика на модула и комуникацията с процесора ControlLogix.

Ръководство за проектиране и монтаж

Окабеляване и целостта на сигнала

Високоскоростното броене е изключително чувствително към електрически шум. За предотвратяване на „фалшиви импулси“:

1. Екраниране: Използвайте висококачествени екранирани усукани двойки за всички връзки към енкодера. Свържете екрана към една-единствена точка за заземяване на шасито.

2. Полагане на кабелите: Никога не полагайте кабели на енкодери в един и същ кабелопровод или кабелна скара с проводници за високоволтови променливотокови двигатели или изходни кабели на ЧПТ.

3. Клемен блок: Уверете се, че сменяемият клемен блок 1756-TBCH или 1756-TBSH (36-пинов) е поставен стабилно.

Конфигуриране на модула в Studio 5000

При добавяне на 1756-HSC към дървото за входове/изходи:

• Избор на филтър: Конфигурирайте входните филтри според очакваната честота на импулсите. Задаването на твърде ниска стойност на филтъра ще „изглади“ валидните високоскоростни импулси, а задаването на твърде висока стойност може да доведе до отчитане на шум.

• Режим на брояча: Изберете между „Брояч“ (за сумиране) и „Енкодер“ (за позициониране).

• Съхранение: Използвайте функцията „Съхранение“, за да запишете текущата стойност на броя при определен преход на входа „Z“ за прецизни последователности за установяване на начална позиция.

Управление на топлината

1756-HSC разсейва до 5,6 W. Уверете се, че шасито ControlLogix е монтирано в добре вентилиран корпус. Ако вътрешната температура на шкафа се доближи до 60 °C, обмислете използването на принудително въздушно охлаждане, за да предотвратите влошаване на точността на броене поради прегряване.
