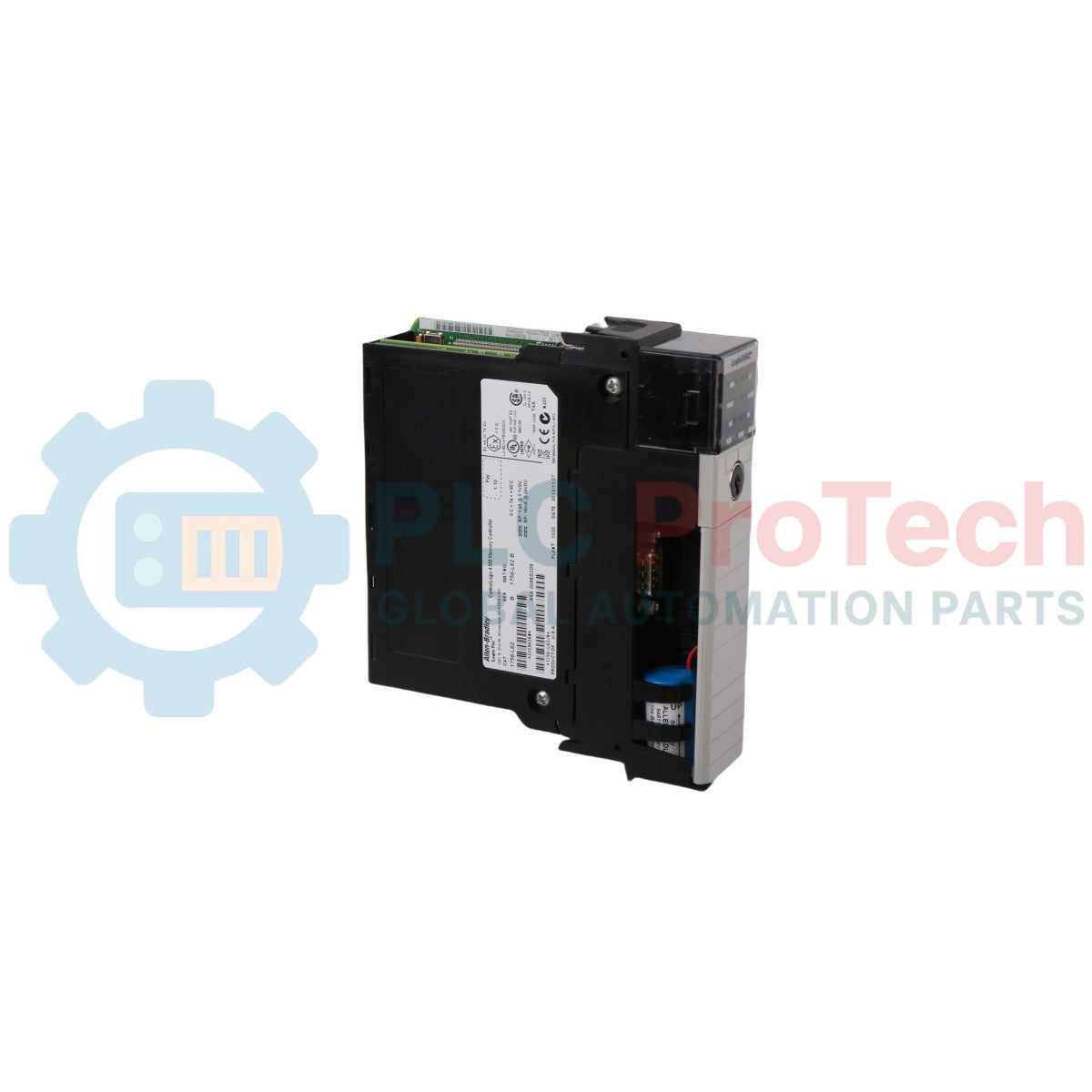

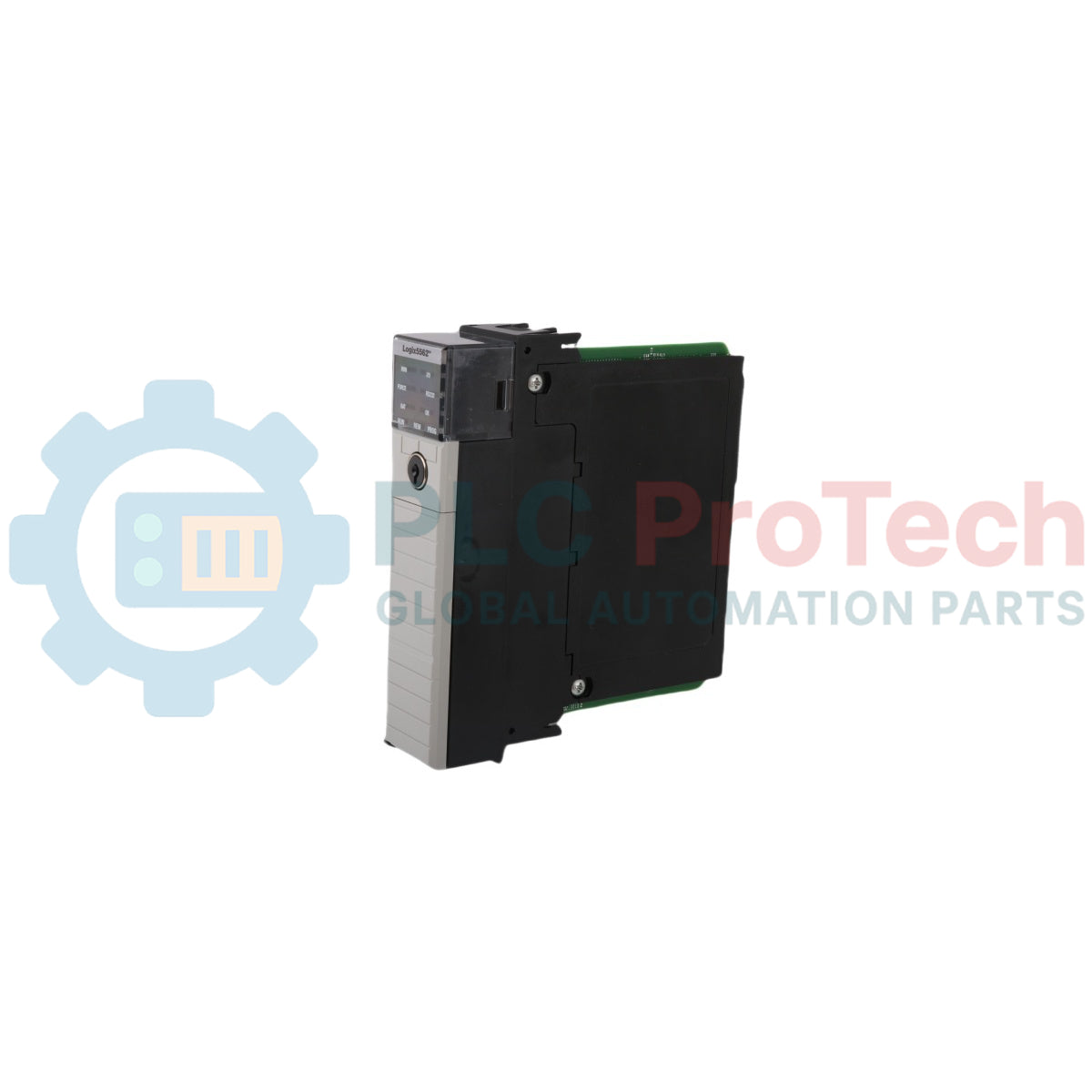

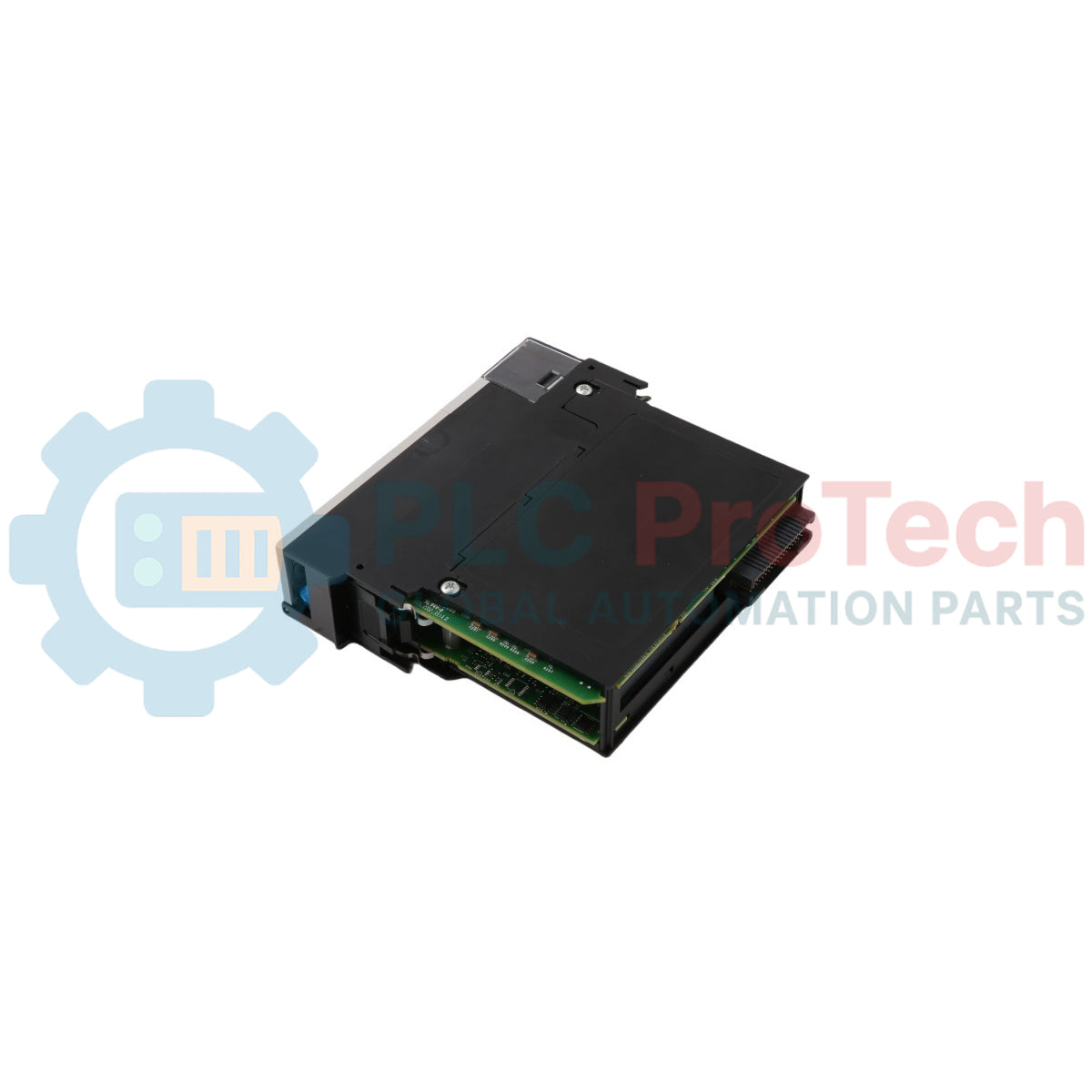

Контролер Allen-Bradley 1756-L62 ControlLogix с памет 4 MB

Allen-Bradley 1756-L62 е контролер ControlLogix 5560, който осигурява 4 MB потребителска памет за приложения за индустриално управление и автоматизация. Устройството обработва задачи за управление, управлява системните входове/изходи и поддържа конфигурации с множество контролери в стандартно шаси 1756. То разполага с вграден сериен комуникационен порт RS-232 и използва сменяем литиев модул с батерия за запазване на паметта и поддържане на часовника при изключено захранване. Енергонезависимата памет се разширява чрез опционална CompactFlash карта.

Характеристики

• Вграден сериен порт RS-232 за програмиране и серийни комуникационни протоколи
• Капацитет на потребителската памет 4 MB за програмна логика и съхранение на данни
• Поддържа до 250 връзки с контролери
• Резервно копиране в енергонезависима памет чрез опционална CompactFlash карта
• Опции за сменяема литиева батерия (1756-BA1 или 1756-BA2) за запазване на паметта при прекъсвания на захранването
• Индикатори за състояние на предния панел за диагностичен и оперативен мониторинг
• Трипозиционен превключвател за режим (RUN, REM, PROG) за управление на работата на системата

Приложения

• Автоматизация на индустриални процеси и системи за управление на производствени партиди
• Управление на машини и поточни линии за дискретно производство
• Разпределени входове/изходи и конфигурации за управление с множество шасита
• Управление на движения и интеграция на оси

Технически спецификации

Връзки/интерфейси

Указания за инсталиране

• Монтиране в шасито: Модулът може да бъде инсталиран във всеки свободен слот на стандартно шаси ControlLogix 1756.
• Електростатичен разряд: Работете с устройството, като използвате одобрена заземяваща гривна и антистатично работно място, за да предотвратите повреда на компонентите.
• Поддръжка на батерията: Проверете поляритета на батерията при свързване на 1756-BA1 или 1756-BA2. Сменяйте батериите съгласно графика, определен за температурата на околната среда, за да предотвратите загуба на памет.
• Прокарване на серийния кабел: Уверете се, че дължината на серийния кабел не надвишава 15,2 m (50 ft) при изграждане на персонализирани серийни интерфейси.
• Работа с CompactFlash: Поставяйте или изваждайте CompactFlash картата само когато захранването е изключено или е потвърдено, че зоната не е опасна, за да предотвратите електрическо искрене.
