Описание

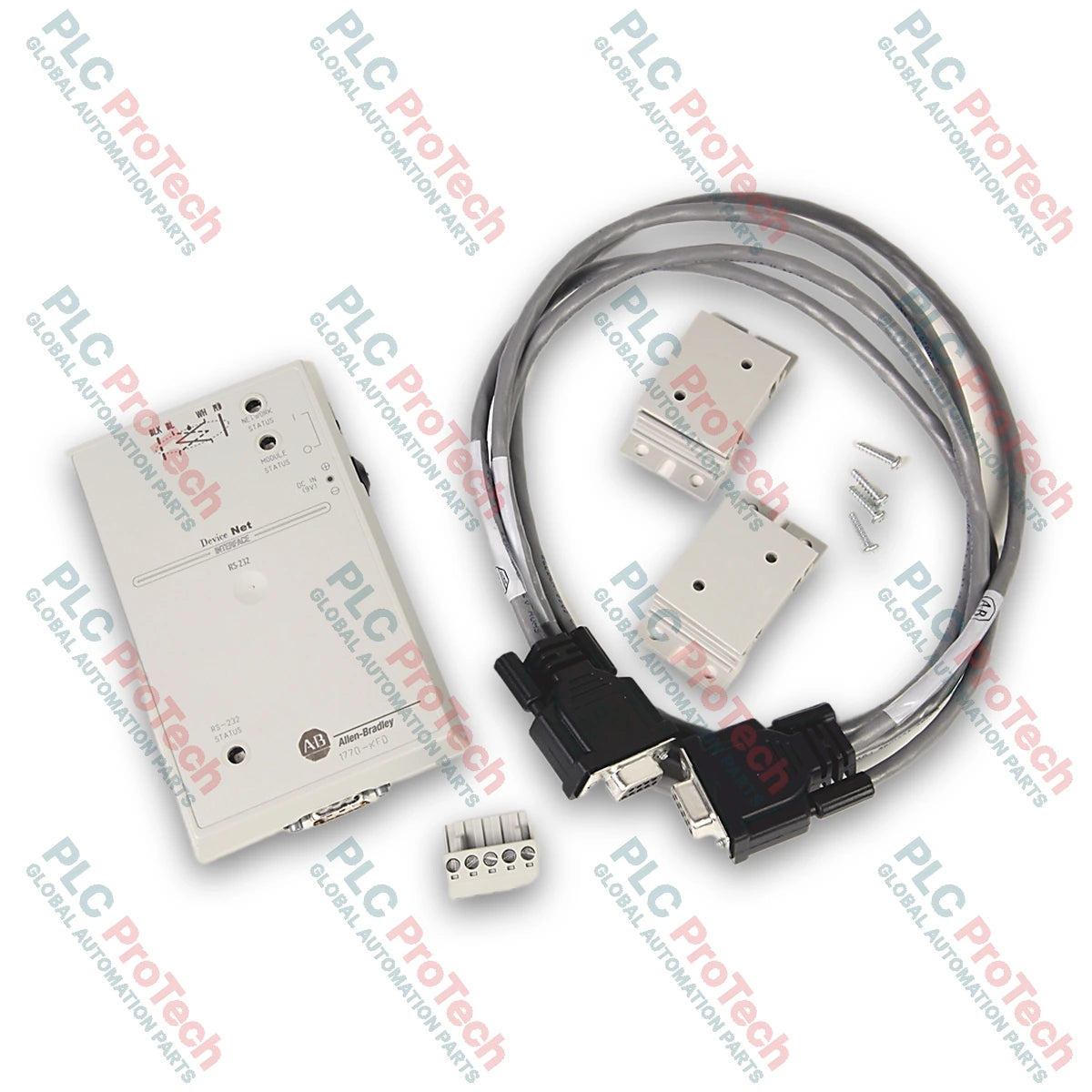

Allen-Bradley 1770-KFD е преносим, самостоятелен комуникационен интерфейсен модул DeviceNet RS-232, предназначен да осигурява на персонални компютри и работни станции за програмиране директен сериен достъп до индустриална мрежа DeviceNet. Работейки като външен комуникационен шлюз, модулът свързва стандартните серийни портове RS-232 с полеви мрежи DeviceNet, позволявайки на системни интегратори, инженери по управление и персонал по поддръжката да извършват онлайн мониторинг на мрежата, конфигуриране на устройства, пускане в експлоатация на възли и диагностични процедури в разпределени архитектури за автоматизация.

Работейки в среди за автоматизация с Allen-Bradley PLC-5, SLC 500 и CompactLogix, 1770-KFD осигурява комуникация както в конфигурация от точка до точка, директно свързана към едно полево устройство, така и по многовъзлов магистрален сегмент DeviceNet. Модулът изпълнява локални процедури за управление на мрежата и преобразуване на протокола между кадриране по RS-232 и съобщения, базирани на DeviceNet CAN, което позволява на софтуерни приложения като DeviceNet Manager или RSLinx да взаимодействат със скенери, I/O блокове, задвижвания и интелигентни сензори в мрежата.

С компактен настолен корпус и опционални скоби за монтаж на DIN шина, 1770-KFD предлага гъвкави възможности за захранване от два източника. Той може да работи директно от шината 24 V DC, осигурена от мрежовата връзка DeviceNet, или чрез външен стенен адаптер 9 V DC. Светодиодните индикатори осигуряват непрекъсната визуална обратна връзка за диагностиката на модула и състоянието на мрежовата шина, улеснявайки сервизното обслужване на място, отстраняването на неизправности в мрежата и операциите по архивиране на параметри.

Функции

• Преобразуване на протокол от сериен интерфейс към DeviceNet: Преобразува стандартните серийни кадри с данни по RS-232 в съобщения, базирани на DeviceNet CAN, за пускане в експлоатация и управление на параметри чрез компютър.
• Два режима на работа: Поддържа директна конфигурация от точка до точка с отделно мрежово устройство, както и пълен многоточков достъп в активен сегмент на мрежата DeviceNet.
• Гъвкави опции за захранване: Работи със захранване, получено директно от кабела на мрежата DeviceNet (11 до 25 V DC), или чрез външен адаптер за захранване 9 V DC.
• Избираеми скорости на предаване: Поддържа скорости на предаване по RS-232 до 57 600 бодa, както и избираеми скорости за предаване на данни в мрежата DeviceNet от 125k, 250k и 500k бода.
• Захранване от точка до точка: Може да подава постояннотоково захранване 12 V (до 100 mA) към свързано полево устройство по време на директни сесии за настройка от точка до точка.
• Диагностични светодиодни индикатори: Вградените визуални индикатори осигуряват наблюдение в реално време на захранването на модула, работното състояние и комуникационната активност на DeviceNet.
• Преносим и подходящ за монтаж на DIN шина: Лек и компактен корпус, подходящ за сервизна работа на работна маса или за постоянен монтаж в шкаф чрез включените адаптери за DIN шина.

Приложения

• Въвеждане в експлоатация на полеви устройства: Директно конфигуриране на параметри точка-точка на интелигентни сензори DeviceNet, пускатели на двигатели, честотни регулатори и модули за отдалечен вход/изход преди инсталирането на мрежата.
• Мрежова диагностика и мониторинг: Онлайн наблюдение на шината, проверка на съобщителния трафик и проверка на адресите на възлите чрез компютърен софтуер като DeviceNet Manager.
• Поддръжка на PLC системи: Интерфейсна точка за обслужване на мрежи DeviceNet със скенери, управлявани от контролери Allen-Bradley PLC-5 (1771-SDN), SLC 500 (1747-SDN) или CompactLogix (1769-SDN).
• Архивиране и възстановяване на параметри: Качване и изтегляне на профили на устройства, конфигурации на възли и работни параметри при подмяна на полеви хардуер.

Технически спецификации

Общи сведения

Комуникационни параметри

Електрически изисквания

Условия на околната среда

Връзки / интерфейси

Указания за инсталиране

1. Мярка за безопасност: Уверете се, че всички източници на електрическо захранване са изключени или обезточени съгласно промишлените протоколи за безопасност, преди да променяте окабеляването на контролния панел.
2. Монтиране: Използвайте модула като преносимо настолно устройство или монтирайте предоставените скоби за DIN шина с помощта на четирите монтажни винта, за да прикрепите модула към стандартна DIN шина 35 mm в шкаф.
3. Свързване на серийния кабел: Свържете 9-пиновия D-shell порт RS-232 на модула към свободен сериен COM порт на хост работната станция със стандартен 9-пинов нулемодемен кабел.
4. Свързване към шината DeviceNet: Свържете 5-пиновия незапечатан клемен конектор DeviceNet към мрежовия кабел за отклонение, като се уверите, че разпределението на пиновете съответства правилно за сигналите (CAN_H, CAN_L), захранването (V+, V-) и дренажния/екраниращия проводник.
5. Проверка на източника на захранване:
   • При работа със захранване от мрежата се уверете, че активната шина DeviceNet осигурява между 11V DC и 25V DC между клемите V+ и V-. Имайте предвид, че активното мрежово захранване има предимство пред външния вход за захранване.
   • За самостоятелна настолна конфигурация свържете одобрения стенен адаптер 9V DC към жака за постояннотоково захранване.
6. Заземяване: Уверете се, че по протежение на отклонението на мрежата DeviceNet се спазват правилните принципи за екраниране и заземяване на сигнала, за да се предотвратят смущения от шум.

Конфигуриране / Въвеждане в експлоатация / Замяна

Указания за конфигуриране

• Инсталирайте подходящия драйвер за 1770-KFD или серийния драйвер в RSLinx / DeviceNet Manager на хост компютъра.
• Съгласувайте настройката за серийната скорост на предаване на драйвера в софтуера с избора чрез физическия превключвател/софтуера, конфигуриран на модула 1770-KFD (до 57 600 baud).
• Уверете се, че целевата скорост на предаване в мрежата DeviceNet (125k, 250k или 500k baud) съответства на работната скорост на предаване на всички възли, свързани към шината.

Въвеждане в експлоатация и диагностика

• Наблюдавайте светодиодите за състоянието на модула, когато го включвате. Проверете стабилната индикация за захранване и нормалното превключване на комуникацията както по серийните, така и по мрежовите линии.
• Извършете сканиране за откриване на възли от софтуера на работната станция, за да потвърдите онлайн видимостта на свързаните полеви устройства DeviceNet или PLC скенерни модули (като 1771-SDN, 1747-SDN или 1769-SDN).

Препоръки за замяна

• При замяна на съществуващ интерфейсния модул 1770-KFD потвърдете, че конфигурациите на серийния драйвер и настройките за скоростта на предаване в RSLinx или хост софтуера съответстват на предишните системни параметри.
• Изключете клемния блок DeviceNet от стария модул и го включете директно в резервния модул, без да променяте отделните кабелни връзки.
