Описание

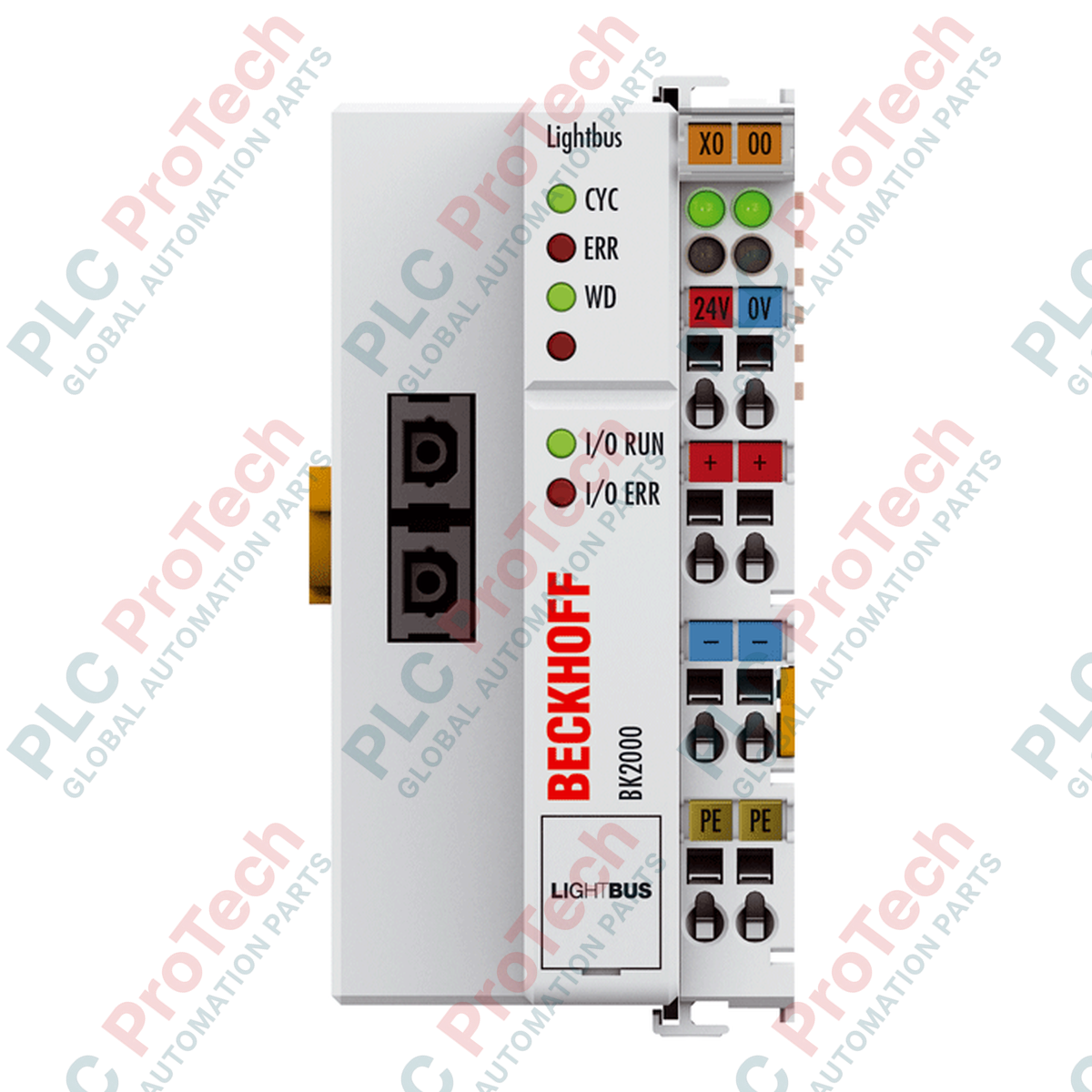

Проектиран за детерминирана комуникация в среди с високи нива на смущения, BECKHOFF BK2000 Lightbus Bus Coupler служи като децентрализиран интерфейс между оптичната система Lightbus и модулните Beckhoff Bus Terminals. Устройството автоматично конфигурира и映映ва цифровите, аналоговите и специализираните технологични сигнали от до 64 свързани I/O терминала директно в паметта на системата за управление. Чрез използването на оптична преносна среда модулът осигурява пълна електрическа изолация, висока устойчивост на смущения и бързи скорости на обмен на данни от 2,5 MBaud. Тази конфигурация го прави изключително подходящ за сложни, географски разпределени архитектури за управление, при които електрическите смущения и токовите контури по маса са често срещан проблем.
Характеристики
- Интегрира специализиран оптичен интерфейс Lightbus за високоскоростна индустриална комуникация без смущения.
- Поддържа директно свързване на до 64 Beckhoff Bus Terminals към един възел.
- Осигурява вътрешен изходен ток на K-bus до 1,75 A за захранване на логиката на свързаните I/O терминали.
- Оборудван е с вграден интерфейс за конфигуриране, съвместим със софтуерния инструмент KS2000.
- Разполага с интегрирани, изолирани захранващи контакти за 24 V DC за надеждно разпределение на захранването към периферни устройства.
- Здрав корпус със степен на защита IP20 и компактен профил за монтаж върху DIN шина.
Приложения
- Разпределени мрежи за управление в съоръжения за високо напрежение и производство на електроенергия.
- Автомобилни поточни линии за сглобяване, подложени на силни електромагнитни смущения от заваряване.
- Телеметрия в съоръжения за пречистване на вода и отпадъчни води.
- Тежки машини и опаковъчни системи, изискващи надеждни, изолирани I/O възли.
Технически спецификации
| Параметър |
Стойност |
| Производител |
BECKHOFF |
| Каталожен номер/модел |
BK2000 |
| Тип продукт |
Lightbus Bus Coupler |
| Комуникационен протокол |
Lightbus (оптичен) |
| Скорост на предаване |
2,5 MBaud |
| Захранващо напрежение |
24 V DC (+/- 10%) |
| Входен ток |
Обичайно 105 mA, максимум 900 mA |
| Изходен ток на K-bus |
Максимум 1,75 A |
| Галванично разделяне на захранването |
500 Veff (K-bus / захранващо напрежение) |
| Максимален брой Bus Terminal устройства |
64 |
| Цифрови периферни сигнали |
256 входа и изхода |
| Аналогови периферни сигнали |
128 входа и изхода |
| Периферийно процесно изображение |
512 входни байта, 512 изходни байта |
| Конфигурационен порт |
Интерфейс за конфигуриране KS2000 |
| Напрежение на силовите контакти |
24 V DC / AC |
| Допустим ток на силовите контакти |
Максимум 10 A |
| Максимално допустимо напрежение |
500 Veff (силов контакт / захранващо напрежение) |
| Степен на защита на корпуса |
IP20 |
| Работна температура |
0 degC до +55 degC |
| Температура на съхранение |
-25 degC до +85 degC |
| Относителна влажност |
95%, без кондензация |
| Устойчивост на вибрации / удар |
Съгласно IEC 68-2-6 / IEC 68-2-27 |
| Устойчивост на ЕМС (пакетни импулси / ESD) |
Съгласно EN 61000-4-4 / EN 61000-4-2 |
| Ориентация при монтаж |
В произволна ориентация |
| Ориентация при монтаж |
Прибл. 150 g |
Указания за монтаж
- Монтирайте куплера върху стандартна 35 mm DIN шина (EN 60715), като го защракнете на място, докато се закрепи надеждно.
- Уверете се, че системата е напълно обезточена, преди да свържете управляващото захранване 24 V DC или периферното окабеляване.
- Спазвайте минималните радиуси на огъване за всички свързани оптични кабели Lightbus, за да избегнете затихване на сигнала или физическа повреда.
- Поддържайте вентилационните отвори в горната и долната част на корпуса свободни от препятствия, за да осигурите правилна топлинна конвекция.
- Уверете се, че общата консумация на ток на всички свързани Bus Terminal устройства не надвишава максималния токов лимит на K-bus от 1,75 A. При необходимост използвайте захранващи клеми.
Съответствие и сертификати
- CE
- IEC 68-2-6 (устойчивост на вибрации)
- IEC 68-2-27 (устойчивост на удар)
- EN 61000-4-4 / EN 61000-4-2 (стандарти за електромагнитна съвместимост)
