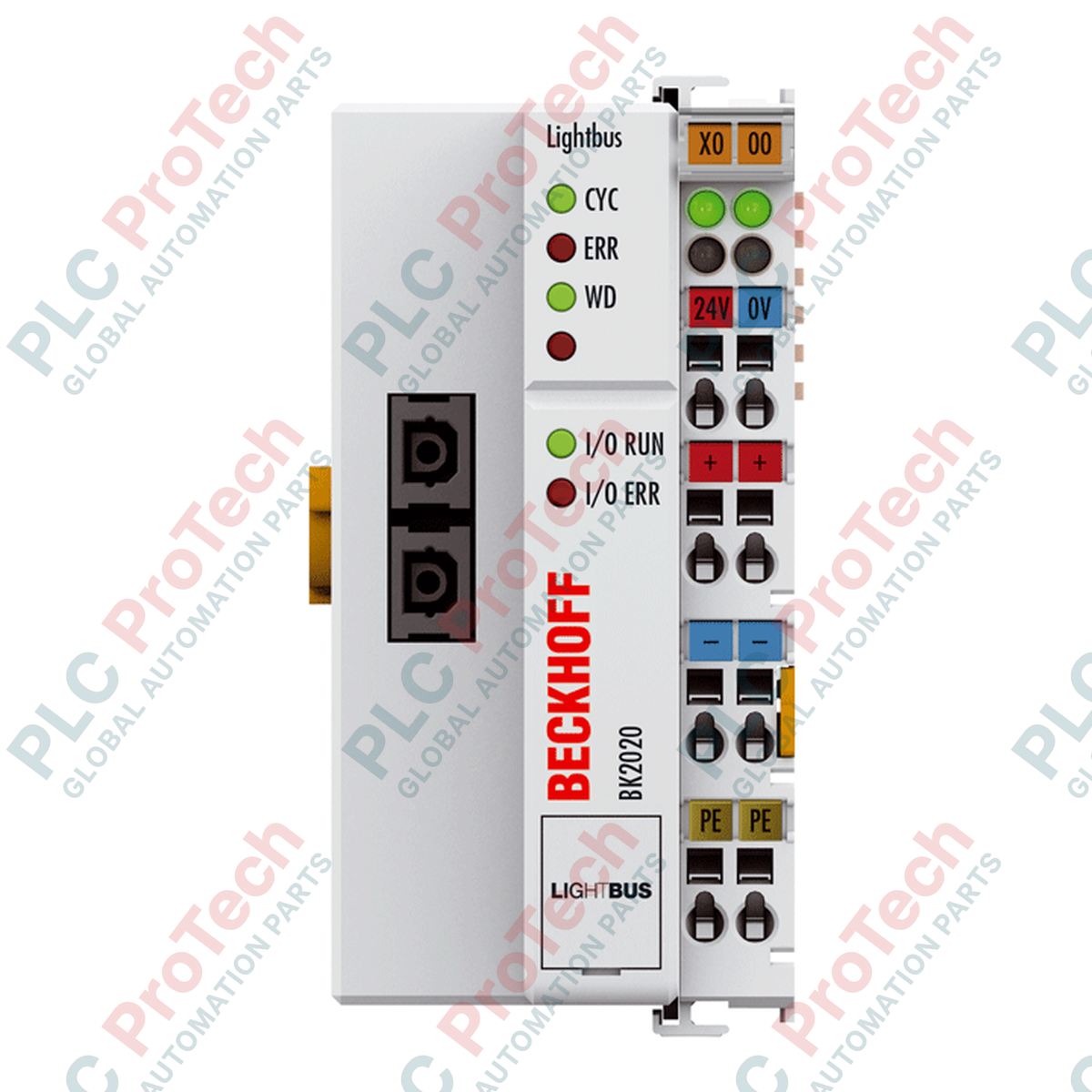

BECKHOFF BK2020 Lightbus шинен съединител

Описание

BECKHOFF BK2020 е специализиран куплунг на шината Lightbus, предназначен за свързване на полевата шина Lightbus с модулни шинни клеми BECKHOFF. Куплунгът действа като децентрализиран шлюз, преобразувайки физическите оптични сигнали от пръстена Lightbus във вътрешния протокол K-bus, използван от свързаните входно-изходни клеми. Той управлява обмена на технологични данни и осигурява диагностични функции за локалния комплект клеми.

BECKHOFF BK2020 поддържа стандартни K-bus клеми, като позволява директно свързване на до 64 модула. Със система за разширение на K-bus конфигурацията може да бъде разширена до 255 шинни клеми. Интегрираният оптичен интерфейс осигурява отлична устойчивост на електромагнитни смущения, като гарантира стабилна високоскоростна комуникация на различни физически разстояния.

За внедряване в системата куплунгът включва интегриран захранващ блок. Този блок черпи захранване от източник 24 V DC, за да захранва както самия куплунг и електрониката на K-bus, така и интегрираните захранващи контакти за разпределяне на 24 V DC към електрониката на клемите от страната на полето.

Характеристики

• Интерфейс за директно свързване на до 64 шинни клеми BECKHOFF, с възможност за разширяване до 255 с разширение на K-bus.
• Оптичен комуникационен интерфейс Lightbus с два стандартни оптични конектора.
• Висока устойчивост на смущения благодарение на оптичната преносна линия.
• Интегриран захранващ блок, осигуряващ захранващ ток до 1750 mA за свързаните K-bus клеми.
• Вградени контакти за захранване с 24 V DC за локално разпределение на захранването към клемите от страната на полето.
• Конфигурирането и диагностиката се поддържат чрез софтуера KS2000 или директно през главния контролер.

Приложения

• Децентрализирани системи за индустриална автоматизация, изискващи висока електромагнитна съвместимост (EMC).
• Архитектури за управление на машини, използващи оптичен комуникационен пръстен Lightbus.
• Разпределена обработка на входове/изходи, при която електрическата изолация и потискането на смущенията са от критично значение.

Технически спецификации

Обща информация

Електрически данни

Полевa шина и комуникация

Физически и условия на околната среда

Указания за монтаж

1. Уверете се, че всички електрически захранвания са изключени, преди да започнете монтаж или задачи по поддръжката.
2. Монтирайте съединителя върху стандартна 35 mm DIN шина (EN 60715), като го щракнете здраво на място.
3. Плъзнете необходимите Bus Terminals върху DIN шината от дясната страна, като се уверите, че се захващат надеждно към контактите на K-bus на съединителя.
4. Свържете входящия и изходящия оптичен кабел Lightbus към двойните оптични конектори, като се уверите, че краищата на влакната са чисти и радиусите на огъване са правилни.
5. Свържете източника на захранване 24 V DC към точките за свързване на клемите както за електрониката на съединителя, така и за силовите контакти.
6. Проверете дали заземителната (PE) връзка е правилно установена, за да се поддържа съответствието с изискванията за електромагнитна съвместимост.

Препоръки за замяна

При замяна на съществуващ BECKHOFF BK2020 документирайте физическото разположение на всички свързани Bus Terminals и запишете настройките на конфигурацията преди демонтажа. Изключете напълно системата. Разкачете всички проводници и оптични кабели, като обърнете специално внимание на разпределението на оптичните влакна за предавателя и приемника. Освободете съединителя от DIN шината, плъзнете новия модул на място, поставете отново клемния блок и възстановете електрическите и оптичните връзки. Подайте отново захранване и проверете правилния статус на оптичния пръстен и индикаторите за комуникация по K-bus.
