BECKHOFF C9900-E783 Разширение за бутони на контролния панел

Описание

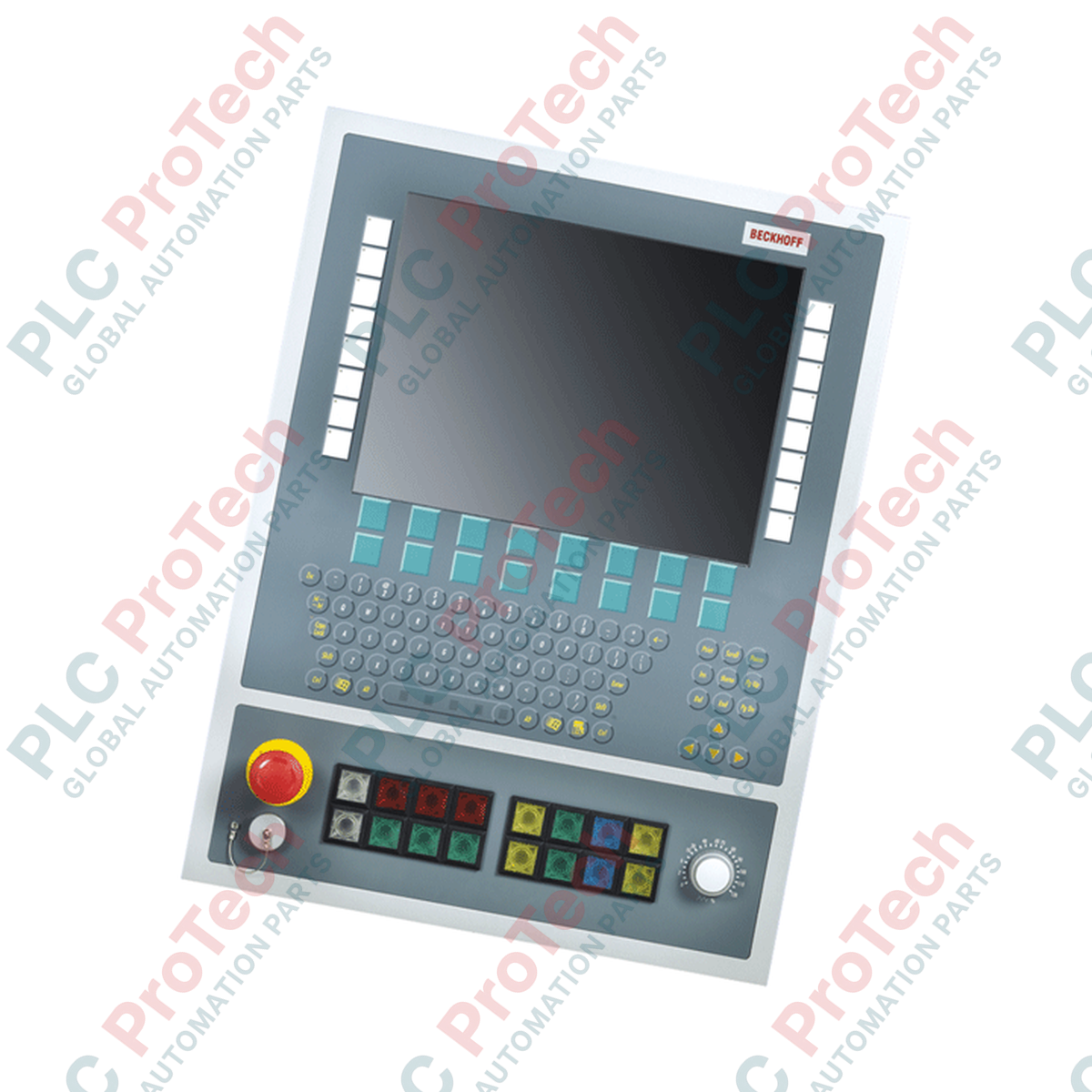

BECKHOFF C9900-E783 е разширение с бутони за оператори, проектирано специално за интеграция с контролни панели и Panel PC BECKHOFF CP6xxx и CP7xxx. Този хардуерен модул е проектиран за директен монтаж под съвместими 15-инчови дисплеи без вградени клавиатури и разширява операторския интерфейс, като съчетава тактилни физически органи за управление със сензорна работа.

Това разширение с бутони предоставя на операторите тактилни органи за управление за незабавни действия, включително стандартни бутони, вграден авариен стоп бутон, въртящ се превключвател за сив код и USB портове с достъп от предния панел. Чрез разделяне на входните пътища между USB предаване и директно физическо окабеляване устройството предлага както опростен монтаж, така и високонадеждни архитектури за свързване на критични команди.

Като част от официалната си фаза на жизнения цикъл, BECKHOFF C9900-E783 е критичен компонент за замяна и преоборудване на остарели металорежещи машини, преработвателни предприятия и съществуващи системи за фабрична автоматизация, изискващи прецизни физически интерфейси за обратна връзка от оператора.

Характеристики

• Специално проектиран за монтаж под 15-инчови дисплеи BECKHOFF без вградени клавиатури.
• Разполага с 16 квадратни бутона (30 x 30 mm) с вградени светлинни индикатори.
• Включва 1 усилен авариен стоп бутон с директно окабеляване за интегриране в защитна верига.
• Оборудван с 23-позиционен превключвател за сив код, наблюдаван чрез USB интерфейса.
• Двоен USB Type-A интерфейс на предния панел, защитен с винтова капачка IP65.
• Гъвкави опции за окабеляване с USB предаване на стандартни сигнали и втори ред клеми за директно окабеляване за резервно или високонадеждно физическо свързване.

Приложения

• Директен монтаж под 15-инчови контролни панели BECKHOFF CP6942 и CP7942.
• Директна интеграция с BECKHOFF CP6242, CP6442, CP6542 и CP7242 Panel PC.
• Панели за оператори на металорежещи машини, изискващи физически бутони наред със сензорни екрани.
• Замяна и преоборудване на остаряло хардуерно оборудване за системи, които понастоящем са в активна експлоатация.

Технически спецификации

Връзки / Интерфейси

Указания за монтаж

1. Уверете се, че цялото електрическо захранване към Control Panel или Panel PC CP6xxx или CP7xxx е напълно изключено преди монтажа.
2. Проверете дали физическите размери на корпуса на хост устройството с диагонал 15 инча съответстват правилно на монтажния шаблон на разширителния блок C9900-E783.
3. Закрепете надеждно разширението за бутони под модула на дисплея с посочените механични крепежни елементи.
4. Свържете вътрешния USB интерфейсен кабел от разширителния блок към предназначения USB хост порт на Panel PC или Control Panel.
5. Прокарайте и свържете физическите контакти за аварийно спиране към основните релета за управление на безопасността на машината или към системи TwinSAFE.
6. Ако е необходимо директно физическо обратна връзка, свържете вторичните нормално отворени (NO) сигнални вериги на бутоните от клемния ред към входните клеми на вашия PLC.
7. Проверете дали винтовата капачка с IP65 е плътно закрепена върху предните USB портове, ако те не се използват активно.
8. Възстановете захранването на системата и чрез управляващия софтуер проверете състоянието на бутоните, осветлението на лампите и селекторния превключвател.
