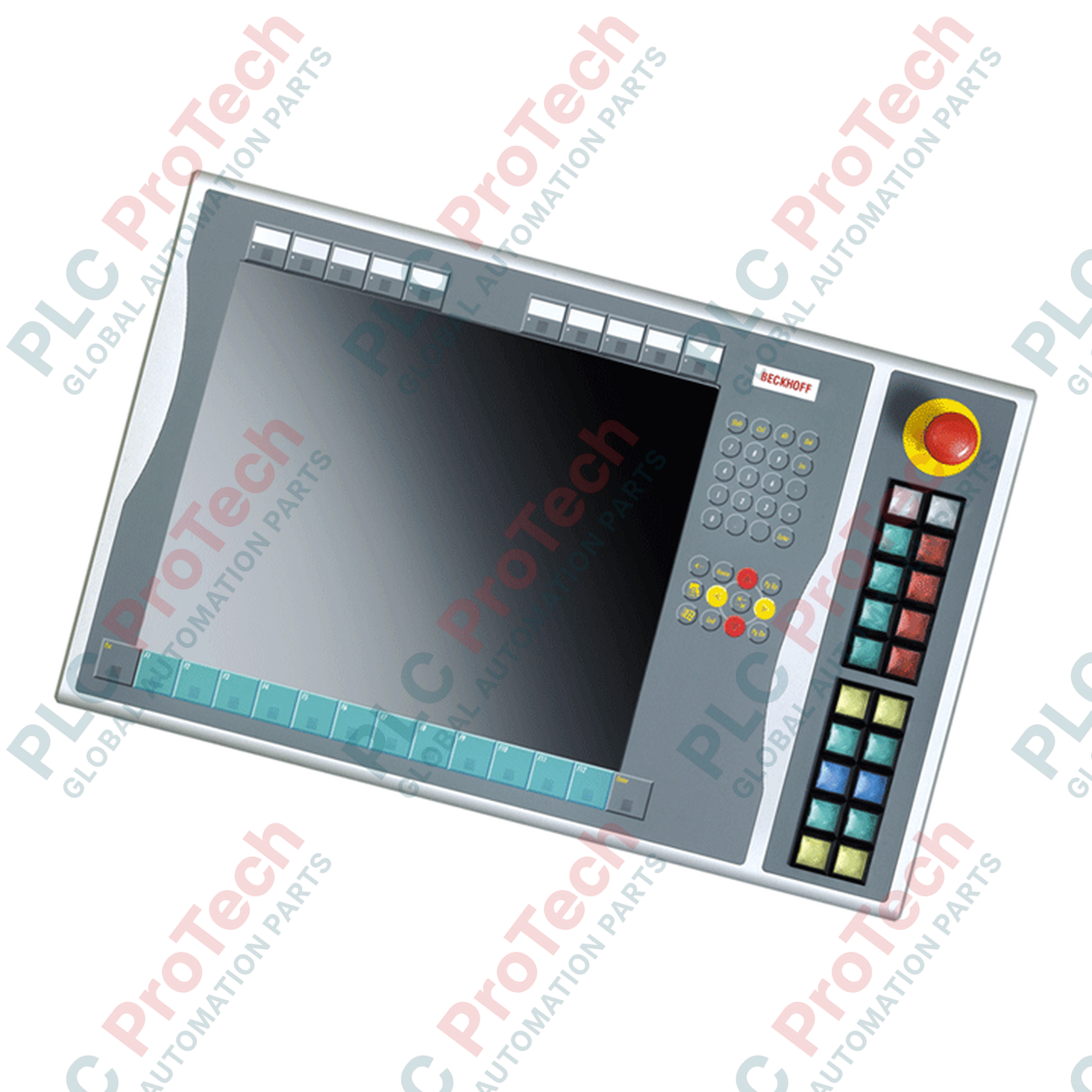

BECKHOFF C9900-E798 Разширение с бутони за CP6xxx CP7xxx

Описание

Проектиран за безпроблемна механична и електрическа интеграция с контролни панели и панелни компютри CP6xxx и CP7xxx, C9900-E798 осигурява тактилни операторски органи за управление директно от дясната страна на дисплейния модул. Това физическо разширение с бутони е оптимизирано за 15-инчови дисплеи без интегрирана клавиатура, като разширява локалното взаимодействие със системата чрез надеждни управляващи елементи.

Устройството разполага с 20 светещи бутона и специален бутон за аварийно спиране. Сигналите от натискането на бутоните и командите за управление на лампите се предават към главния PC контролер чрез стандартна USB връзка. За вериги с висока степен на интегритет или критични за безопасността вериги вторичен механичен контактен блок за всеки бутон е изведен към клеморед, което позволява директно свързване към предпазни релета или цифрови входове на PLC.

Характеристики

• Монтаж от дясната страна: Проектиран за директен монтаж от дясната страна на управляващи устройства CP6x23-00xx и CP7x23-00xx.
• Тактилни управляващи елементи: 20 бутона с интегрирани сигнални лампи (квадратни Siemens Signum, 30 x 30 mm).
• Интегриран предпазен превключвател: 1 авариен стоп бутон Siemens Signum, с възможност за директно окабеляване за незабавна интеграция в предпазни вериги.
• Гъвкав двоен интерфейс: Сигналите от бутоните се предават чрез USB (нормално отворен контакт), а вторият физически нормално отворен контакт е свързан директно към вътрешен клеморед.
• Индивидуално обозначаване: Капачките на бутоните имат прозрачни, сваляеми капаци за поставяне на етикети с индивидуален печат.
• Управление на сигналите чрез USB: Всички интегрирани сигнални лампи се управляват директно чрез USB интерфейса.

Приложения

• Човеко-машинни интерфейси (HMI) за металорежещи машини
• Панели за управление на автомобилни монтажни линии
• Пултове за управление на технологични процеси и спомагателни конзоли за наблюдение
• Интеграция в промишлени системи за безопасност (чрез директно окабелен авариен стоп)

Технически спецификации

Връзки и интерфейси

Указания за монтаж

• Механично закрепване: Уверете се, че хост контролният панел или панелният компютър е изключен, преди да извършите механичния монтаж. Закрепете корпуса на разширението стабилно към десния фланец на корпуса на екрана с помощта на посочените монтажни винтове, за да запазите степента на защита срещу проникване на външни въздействия.
• Заземяване и екраниране: Свържете проводника за функционално заземяване на корпуса на разширението към централната точка на заземяване на машината. Уверете се, че кабелът на USB интерфейса е напълно екраниран и прокаран далеч от силови AC линии с високо ниво на шум.
• Окабеляване за безопасност: Контактите на аварийното спиране трябва да бъдат свързани в резервирана двуканална конфигурация директно към одобрено предпазно реле за оценка или входен модул на предпазен PLC. Не разчитайте на USB интерфейса за функциите за аварийно изключване.
