BECKHOFF C9900-E898 разширение с бутони

Описание

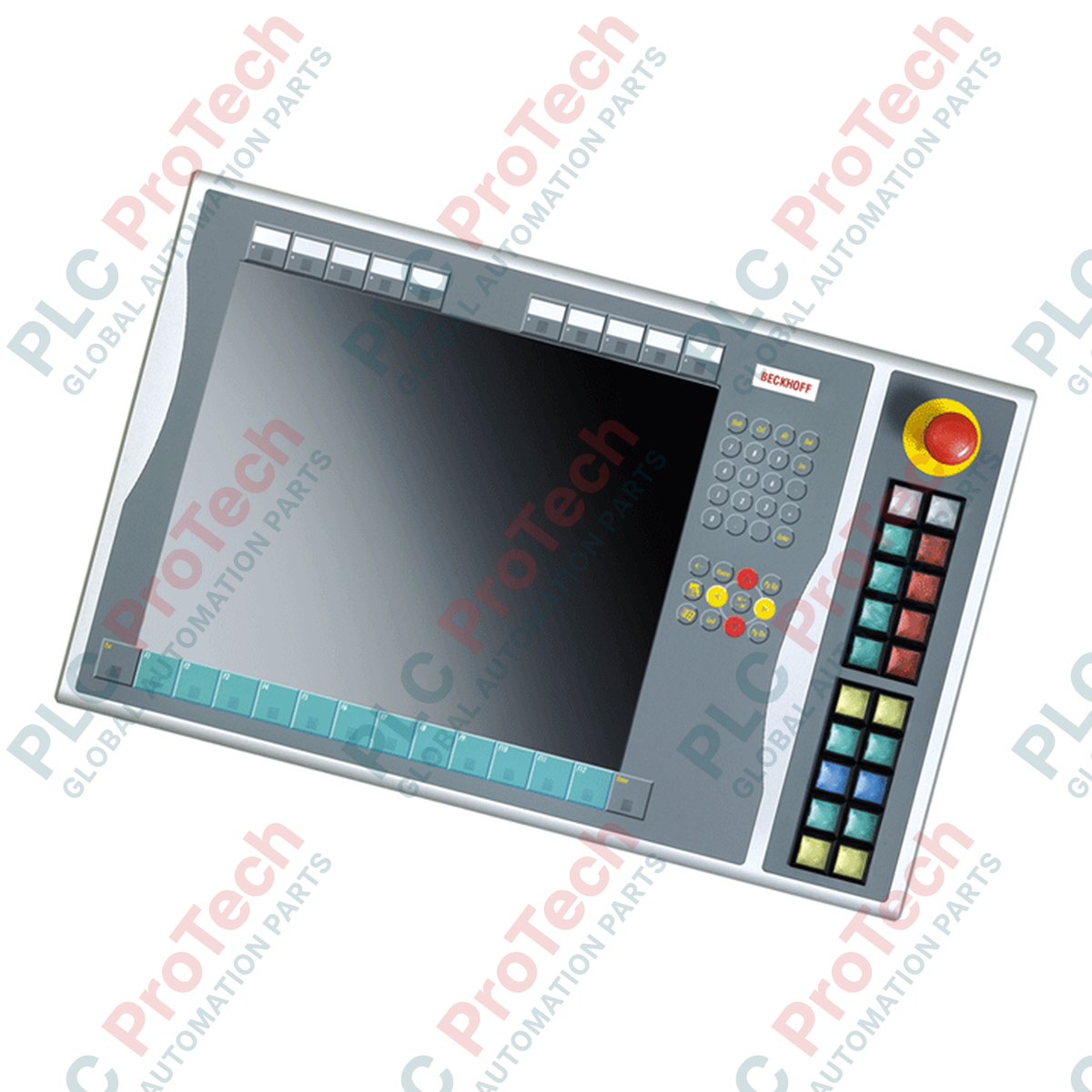

BECKHOFF C9900-E898 е специализирано разширение с бутони за монтаж от дясната страна, проектирано за интегриране с контролни панели CP6x23-00xx и CP7x23-00xx и панелни компютри с 15-инчов дисплей и без вградена клавиатура. Този промишлен аксесоар осигурява физически тактилни бутони непосредствено до екрана за визуализация, като позволява на операторите да изпълняват критични команди, без да разчитат единствено на сензорни екрани или отдалечени устройства за въвеждане.

Това разширение разполага с 20 осветени квадратни бутона Siemens Signum и специален бутон за аварийно спиране Siemens Signum. Проектирано да съчетава физическите изисквания за безопасност със съвременните цифрови системи за управление, BECKHOFF C9900-E898 предава командните сигнали чрез USB, като същевременно поддържа независими окабелени връзки за физически вериги за безопасност и допълнителна проверка на сигналите.

Характеристики

• Предназначено изключително за монтаж от дясната страна на съвместими 15-инчови корпуси за дисплеи BECKHOFF.
• Оборудвано с 20 квадратни бутона Siemens Signum (30 x 30 mm) с вградени сигнални лампи.
• Характеристики 1 бутон за аварийно спиране Siemens Signum, предназначен за директно окабелено свързване към външни вериги за управление на безопасността.
• Двоен път за предаване на управляващи сигнали: всички бутони разполагат с един нормално отворен контакт, предаван чрез USB, и втори независим нормално отворен контакт, насочен към ред физически клеми.
• Сигналните лампи се управляват и наблюдават изключително чрез USB връзката.
• Свалящите се прозрачни капачки на бутоните позволяват персонализирано обозначаване и функционално маркиране.

Приложения

• Операторски контролни станции, използващи 15-инчови контролни панели BECKHOFF CP6xxx и CP7xxx.
• Интерфейси на машинни инструменти, изискващи физически бутони за стартиране и спиране на цикъла и за ръчно придвижване.
• Индустриални производствени среди, изискващи физически бутони за аварийно спиране, свързани директно към защитни релета, наред със стандартни команди през USB интерфейс.

Технически спецификации

Общи

Интерфейс за оператора

Електрически характеристики и комуникация

Връзки / интерфейси

Указания за монтаж

1. Уверете се, че цялото електрозахранване към основния операторски панел или Panel PC е напълно изключено преди започване на монтажа.
2. Подравнете физическия разширител BECKHOFF C9900-E898 с монтажния фланец от дясната страна на съвместимия 15-инчов корпус BECKHOFF.
3. Закрепете здраво механичните монтажни винтове съгласно зададените стойности на въртящия момент на основния операторски панел.
4. Свържете USB комуникационния кабел от разширителния модул към свободен, предназначен USB порт на Panel PC или операторския панел.
5. Прокарайте и свържете физическите контакти на аварийния стоп към релето за наблюдение на безопасността на машината или към веригата за аварийно спиране.
6. Ако е необходима директна механична резервираност, свържете вторичните нормално отворени контакти на клемния ред към физическия цифров входен модул на PLC.
7. Включете отново захранването на операторския панел и проверете комуникацията с командите и функционалността на индикаторните лампи в TwinCAT или софтуера за изпълнение на вашия HMI.
