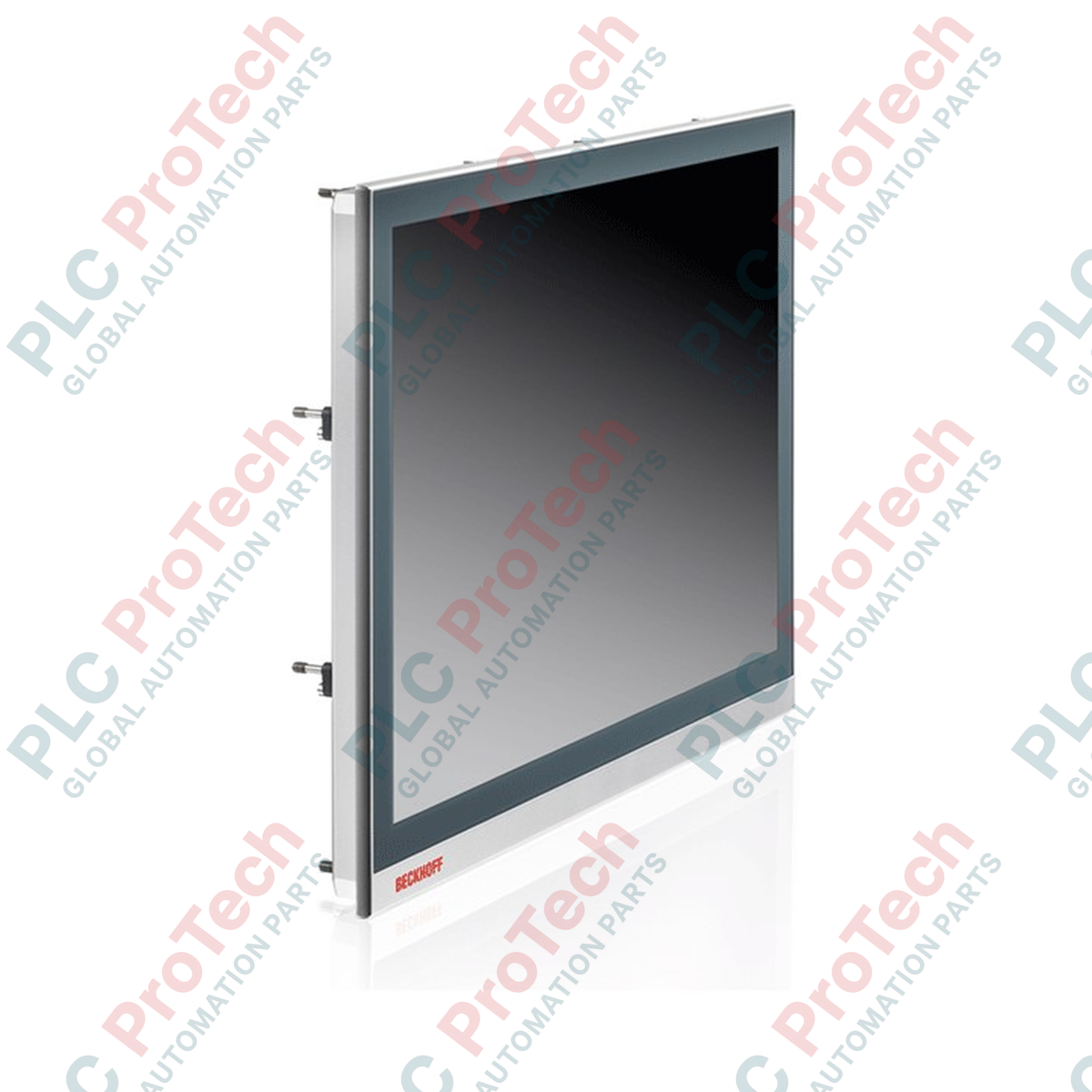

BECKHOFF CP2924-0010 мултитъч вграден контролен панел с CP-Link 4

Описание

BECKHOFF CP2924-0010 е вграден операторски панел с мултитъч функция и интерфейс CP-Link 4, предназначен за среди с индустриална автоматизация, където са необходими управление и визуализация с висока разделителна способност. Като част от серията CP29xx, този панел включва мултитъч екран и алуминиев корпус със стъклен преден панел, осигуряващи здрава конструкция за вграден монтаж в контролни шкафове или операторски конзоли.

Този операторски панел използва CP-Link 4 - технологията One Cable Display Link на BECKHOFF, която предава DVI и USB 2.0 сигнали със скорост 100 Mbit/s на разстояние до 100 метра чрез един кабел Cat.6A. Връзката поддържа интегрирано или отделно захранване 24 V DC в зависимост от конфигурацията на съответния предавателен модул.

Характеристики

• 24-инчов мултитъч дисплей с резолюция 1920 x 1080 пиксела
• Интерфейс CP-Link 4 за комбинирано предаване на DVI, USB 2.0 и захранване чрез един кабел Cat.6A на разстояние до 100 m
• Алуминиев корпус с изцяло стъклен преден панел и непрекъснат дизайн
• Степен на защита IP65 от предната страна и IP20 от задната страна
• Интегрирани изтеглящи се затягащи лостове за бърз монтаж с помощта на инструмент, без свободни части
• Два USB 2.0 порта и един преден USB порт за свързване на периферни устройства

Приложения

• Автоматизация на металообработващи машини и операторски интерфейси
• Визуализация на промишлени инсталации и SCADA системи
• Мониторинг на производствени линии и контролни станции
• HMI приложения, изискващи отдалечено разполагане на панела спрямо индустриалния компютър

Технически спецификации

Общи

Електрически характеристики и комуникация

Механични характеристики и условия на околната среда

Указания за монтаж

1. Проверете дали номерът на модела BECKHOFF CP2924-0010 съответства на изискванията на вашата системна конструкция, преди да започнете монтажа.
2. Уверете се, че всички източници на захранване към контролния шкаф и дистанционния предавателен модул на компютъра са изключени и блокирани.
3. Подгответе отвора за панела в монтажната повърхност съгласно спецификациите за механичните размери на 24-инчовия вграден модул.
4. Поставете операторския панел в отвора отпред, като се уверите, че предното уплътнение прилепва равномерно към монтажната повърхност, за да се запази уплътнението по IP65.
5. Закрепете модула от задната страна с помощта на интегрираните изтеглящи се затягащи лостове, като ги затягате равномерно, за да избегнете усукване на алуминиевия корпус.
6. Свържете кабела Cat.6A от предавателния модул от серията CP29 към задния порт RJ45 CP-Link 4 на панела.
7. Проверете връзките към захранването 24 V DC и цялото окабеляване, преди да включите отново системата.
