Описание

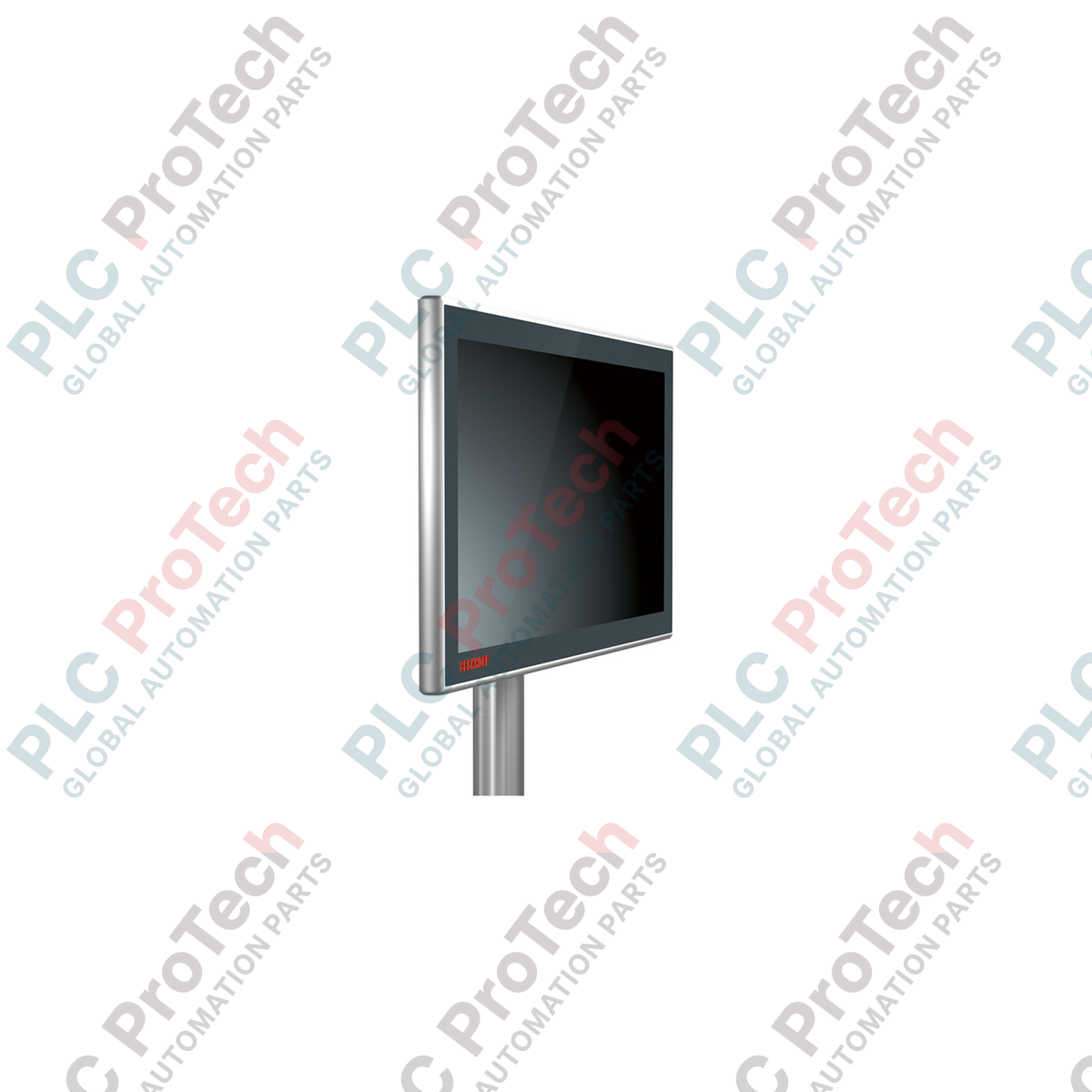

BECKHOFF CP3916-0010 е високопроизводителен мултитъч Control Panel, предназначен за монтаж върху носещо рамо в изискващи индустриални среди. Този отдалечен панел разчита на усъвършенстваната технология CP-Link 4, която позволява предаване на видеосигнали, данни по USB 2.0 и управляващи сигнали на разстояние до 100 метра между хост индустриалния компютър и дисплейния модул. Чрез интегрирането на тези функции в една комуникационна линия управлението на кабелите се опростява, а разходите за монтаж се намаляват.

Изработен със здрав алуминиев корпус и изцяло стъклен преден панел, BECKHOFF CP3916-0010 предлага цялостна IP65 защита срещу прах, вода и отпадъци, което го прави идеален за управление на ниво машина без необходимост от защитен електрически шкаф. Широкоекранният дисплей с размер 15,6 инча осигурява ясна резолюция 1366 x 768 и използва капацитивна сензорна технология с поддръжка на няколко пръста за съвременни, интуитивни операторски интерфейси, базирани на плъзгане и жестове.

Физическите връзки се осъществяват надеждно чрез индустриални кръгли конектори M12. В зависимост от избрания предавателен модул Control Panel може да се захранва директно чрез кабела CP-Link 4 (технология One Cable) или чрез отделна спомагателна линия 24 V DC на вторичния конектор, което осигурява гъвкави възможности за интеграция в различни фабрични архитектури.

Характеристики

• 15,6-инчов широкоекранен мултитъч дисплей с резолюция 1366 x 768.
• Проекционно-капацитивна (PCT) сензорна технология, поддържаща работа с няколко пръста.
• Напълно затворен алуминиев корпус със стъклен преден панел, осигуряващ пълна IP65 защита.
• Технология за свързване CP-Link 4, позволяваща работа на разстояние до 100 метра от управляващия компютър.
• Два кръгли конектора M12 с IP65 за надеждни физически интерфейси във влажни или прашни среди.
• Универсални опции за захранване, включително предаване на захранване чрез CP-Link 4 или външно 24 V DC захранване.

Приложения

• Визуализация на ниво машина и взаимодействие с оператора.
• Монтаж на рамена по производствени линии и производствени машини.
• Разпределени архитектури за управление, изискващи надежден HMI на разстояние от главния IPC.

Технически спецификации

Връзки / интерфейси

Указания за монтаж

1. Проверете дали моделът BECKHOFF CP3916-0010 и схемата на свързване съответстват на конструкцията на системата и на избрания предавателен модул CP-Link 4.
2. Изключете от захранването главния индустриален компютър и всички спомагателни захранвания, преди да започнете физическия монтаж или свързването на кабели.
3. Закрепете Control Panel към системата на монтажното рамо с помощта на четири винта M6, поставени в свързващия блок с размери 100 x 100 mm. Уверете се, че монтажната конструкция е предназначена да поддържа теглото на сглобения модул.
4. Свържете кабела Cat.6A към предназначения кръгъл M12 CP-Link 4 конектор. Затегнете резбата на конектора на ръка, за да запазите целостта на уплътнението IP65.
5. Ако конфигурацията на системата ви използва отделно захранване, свържете спомагателната линия за захранване 24 V DC към втория M12 конектор.
6. Включете захранването на компютъра на предавателя, проверете индикаторите за диагностичен статус и потвърдете правилната реакция при докосване и работата на дисплея в операционната среда.
