Преглед на продукта

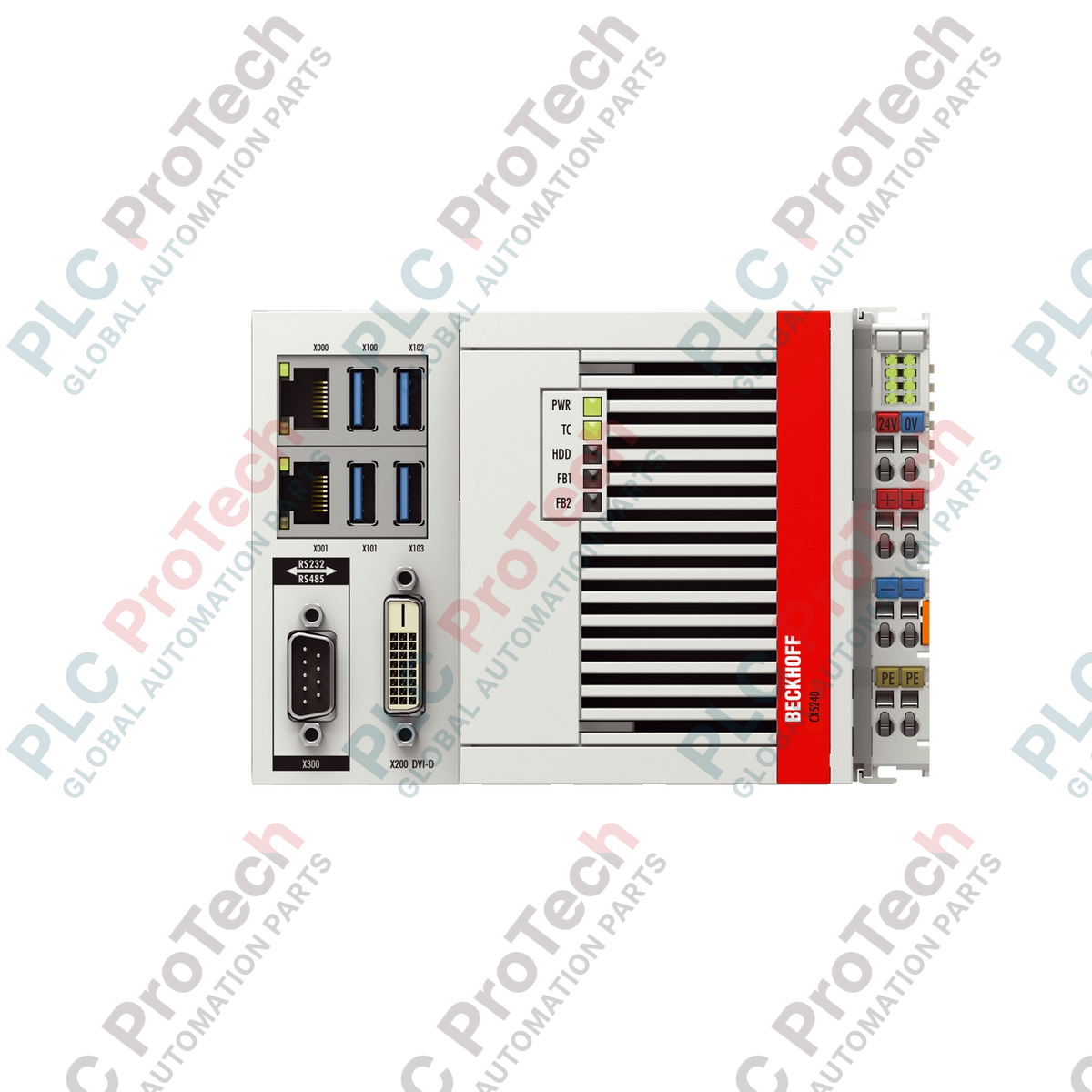

Beckhoff CX5240-N031-0003 е високопроизводителен безвентилаторен Embedded PC от серията CX5200. Проектиран за сложни задачи за управление, той се захранва от процесор Intel Atom®, осигуряващ компактна, но мощна платформа за централизирана автоматизация, управление на движения и обработка на данни. Този конкретен вариант на модела е оборудван със специализиран RS485 интерфейс, който позволява гъвкава комуникация със серийни периферни устройства директно от вградения контролер.

Техническа конфигурация

Серията CX5200 е известна със своята мащабируемост и здрава конструкция, което я прави идеален избор за широк спектър от сценарии за индустриална автоматизация, при които се изисква висока изчислителна мощност в корпус за монтаж на DIN шина.

• Архитектура на процесора: Оборудван е с процесор Intel Atom®, който осигурява ефективна производителност при ниско топлинно натоварване, позволявайки безвентилаторна работа в индустриални шкафове.
• RS485 комуникация: Вграденият 9-пинов D-sub RS485 интерфейс е конфигуриран като „точка за отпадане“. Тази специфична конфигурация включва функция за ехо и осигурява гъвкаво управление на настройките за терминиране, гарантирайки целостта на сигнала при дълги серийни кабелни линии.
• Мащабируемост: Както всички устройства CX5200, този модул се интегрира безпроблемно с терминалните системи Beckhoff E-bus или K-bus, което позволява значително разширяване на локалните му I/O възможности.
• Индустриална конструкция: Устройството е проектирано да издържа на типичните за индустрията температурни диапазони и механични вибрации, осигурявайки дългосрочна надеждност в производствени среди.

Технически спецификации

Често задавани въпроси

Какво означава „конфигуриран като точка за отпадане“ за този RS485 интерфейс?

При серийната комуникация конфигурацията „точка за отпадане“ означава, че интерфейсът е оптимизиран да функционира като възел в мрежа с множество устройства. Поддръжката на „ехо“ позволява на устройството да проверява дали данните, които предава по RS485 линията, съответстват на физически наличните в шината, което е полезна диагностична функция при сложни серийни контури.

Мога ли да свържа стандартни EtherCAT терминали към този Embedded PC?

Да. Серията CX5240 поддържа директно свързване на Beckhoff EtherCAT терминали (серия EL) или Bus терминали (серия KL) отстрани на устройството, което го превръща в цялостно интегрирано решение за управление.

Влияе ли безвентилаторната конструкция върху допустимия диапазон на околната температура?

Въпреки че устройството е безвентилаторно, то разчита на пасивна конвекция. Уверете се, че сте осигурили препоръчителните свободни пространства около модула (обикновено поне 50 mm над и под него), за да може топлината да се отвежда ефективно от корпуса, особено ако устройството изпълнява управляващи цикли с високо натоварване.

Интегриране в системата и най-добри практики при експлоатация

• RS485 терминиране: По подразбиране устройството се доставя с изключено терминиране. Ако вашата RS485 мрежа е дълга или работи с по-високи скорости на предаване, може да се наложи да активирате терминирането (обикновено 120 ома) във физическите краища на кабелната линия, за да предотвратите отражения на сигнала.
• Заземяване: За да защитите серийния комуникационен интерфейс, уверете се, че клемата за функционално заземяване (FE) на Embedded PC е свързана към заземяване с нисък импеданс. Това е особено важно при серийни интерфейси, които могат да преминават през различни електрически зони.
• Софтуерна среда: Като Embedded PC на Beckhoff, този модул е проектиран да работи със софтуера TwinCAT. Уверете се, че сте инсталирали съвместима версия на TwinCAT (например TwinCAT 3), която да поддържа драйверите за серийния хардуер и конфигурацията на EtherCAT.
• Захранване: Уверете се, че захранването от 24 V DC е стабилно и правилно филтрирано. Спадове на напрежението могат да доведат до рестартиране на процесора или прекъсване на връзката със серийния интерфейс, което да причини прекъсвания на процеса.
