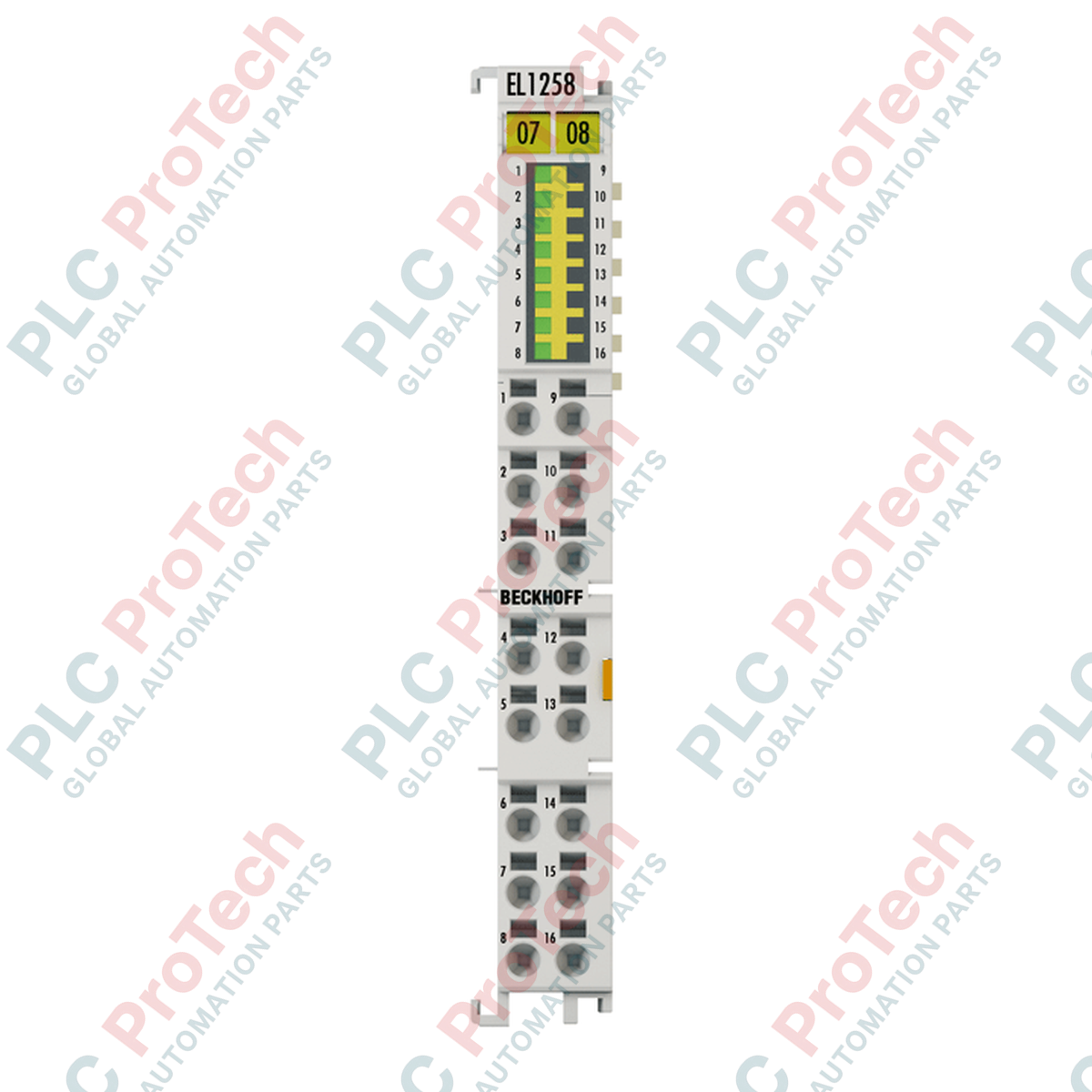

Общ преглед на продукта

EL1258 (EL1258) е високопроизводителен 8-канален терминал за цифрови входове, предназначен за свръхбързо придобиване на сигнали в рамките на EtherCAT I/O системата. Разработен за приложения, изискващи изключителна времева прецизност — като високоскоростно откриване на детайли, регистриране на печатни метки и синхронизирани импулси за управление на движението — EL1258 разполага със забележителен входен филтър под 1 µs. Чрез използване на разпределени часовници (DC) и усъвършенствана технология за многократно времево маркиране този терминал може да открива и записва множество фронтове на сигнала в рамките на един EtherCAT цикъл. Това позволява на контролера да възстановява високочестотни събития с прецизност, значително по-добра от 1 микросекунда, като ефективно преодолява ограниченията на времето на цикъла на полевата шина.

Техническа конфигурация

Хардуерната архитектура на EL1258 е разположена в корпус High-Density (HD) с ширина 12 mm и поддържа 8 цифрови входа с 2-проводна технология на свързване. Тя отговаря на стандартите IEC 61131-2 (тип 1/3), което гарантира съвместимост със стандартни промишлени сензори 24 VDC. Функцията „Multi-Timestamp“ е основното техническо предимство: тя позволява на терминала да съхранява до 32 времеви маркировки на канал (в зависимост от конфигурацията), така че PLC да обработва събития, които възникват по-бързо от работния цикъл. Модулът осигурява електрическа изолация от 500 V между E-bus и полевия потенциал и се захранва чрез EtherCAT линията, като обичайно консумира 130 mA от E-bus.

Технически спецификации

Често задавани технически въпроси

Какво е предимството на многократното времево маркиране пред стандартните цифрови входове?

Стандартните цифрови входове могат да отчетат състоянието на сигнала само в момента, в който EtherCAT цикълът достигне до тях. Ако сигналът се промени многократно между два цикъла, тези събития се губят. EL1258 записва точния момент (времевата маркировка) на всеки преход на фронта, което позволява на PLC да определи точно кога са възникнали множество събития, дори ако са се случили по средата на комуникационен цикъл.

Поддържа ли този терминал разпределени часовници?

Да. EL1258 използва разпределени часовници (DC), за да синхронизира своя вътрешен високоскоростен часовник с останалата част от EtherCAT мрежата. Това прави времевите маркировки глобално валидни в цялата система за управление.

Колко фронта може да открива EL1258 за секунда?

В зависимост от конфигурацията и необходимия размер на буфера той може да открива между 25 000 и 100 000 фронта в секунда. Това го прави подходящ за високоскоростно броене на импулси и мониторинг на въртенето, надхвърлящи възможностите на стандартните I/O модули.

Ръководство за проектиране и монтаж

• Окабеляване с висока плътност: Тъй като EL1258 използва HD корпус, пространството е ограничено. Използвайте кабелни накрайници за многожилни проводници (0.14 до 0.75 mm²), за да осигурите чисти и надеждни връзки и да предотвратите къси съединения между близко разположените входни точки, причинени от разпилени жички.

• Качество на сигнала при филтриране < 1 µs: Тъй като входният филтър е изключително бърз (< 1 µs), терминалът е чувствителен към много кратки шумови пикове. Винаги използвайте екранирани кабели за високоскоростни сигнали и ги прокарвайте далеч от силнотокови AC кабели или проводници на честотни регулатори. Използвайте висококачествени сензори с чисти характеристики на превключване, за да избегнете фалшиво „двойно задействане“.

• Конфигуриране на софтуера: В TwinCAT трябва да активирате режима DC (разпределени часовници) за EL1258. Също така трябва да конфигурирате „Брой времеви маркировки“ в настройките на CoE (CanOpen over EtherCAT) според изискванията на приложението; увеличаването на размера на буфера може да увеличи размера на процесния образ.

• Оголване и монтаж: Оголете проводниците точно на 8–9 mm. Използвайте плоска отвертка за задействане на пружинните клеми. Уверете се, че терминалът е надеждно фиксиран към DIN шината, за да се поддържа стабилна връзка със захранващите контакти на E-bus.
