Описание

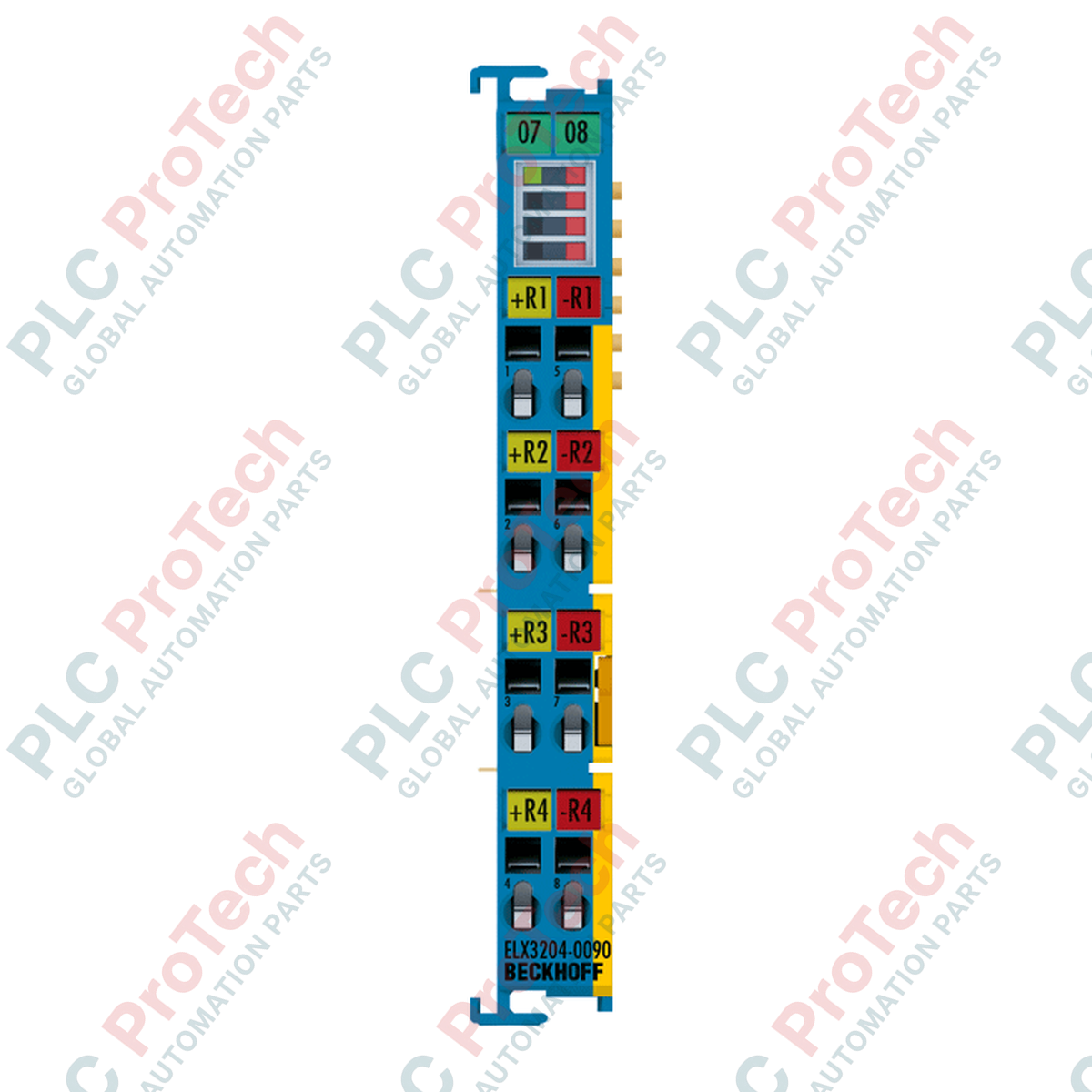

BECKHOFF ELX3204-0090 е искробезопасен (Ex i) 4-канален аналогов входен EtherCAT терминал, предназначен за директно свързване на резистивни температурни детектори (RTD), разположени в опасни зони, класифицирани като зона 0/20 или 1/21. Този модел разполага с интегрирана технология TwinSAFE SC (Single Channel), която позволява използването на стандартни сигнали за задачи, свързани с безопасността, в приложения за безопасност до PL d или SIL 2.

Работейки по двупроводна схема на свързване, BECKHOFF ELX3204-0090 осигурява 16-битови високорезолюционни измервания на температура и съпротивление. Поддържа широк набор от типове сензори, включително Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 и Ni1000, както и общи измервания на съпротивление. Линеаризацията на характеристичните криви и цифровото филтриране се извършват директно в терминала, за да се сведе до минимум изчислителното натоварване на главния контролер.

Разположен в компактен механичен корпус с ширина 12 mm, терминалът се свързва директно към системата Beckhoff EtherCAT E-bus. За осигуряване на съответстваща на изискванията изолация в опасни зони захранващите контакти от полевата страна трябва да се подават чрез искробезопасен захранващ терминал ELX9560. Вградените диагностични светодиоди осигуряват незабавен мониторинг на състоянието за лесно отстраняване на неизправности и пускане в експлоатация на място.

Характеристики

• Четири диференциални искробезопасни (Ex i) аналогови входа за среди от зона 0/20 или 1/21.
• Интеграция на технологията TwinSAFE SC за поддръжка на задачи на системата, свързани с безопасността, до PL d / SIL 2.
• Директно свързване на Pt и Ni RTD сензори, предаватели за съпротивление и KT(Y) сензори.
• 16-битова аналогово-цифрова резолюция с конфигурируемо вътрешно време за преобразуване.
• Вградена линеаризация на характеристиките на сензорите и цифрови входни филтри.
• Гальванично разделяне между потенциала от полевата страна и вътрешната E-bus шина.
• Светодиоди за диагностика на състоянието и грешките за бързо отстраняване на неизправности.

Приложения

• Директен температурен мониторинг на технологични контури в химически, фармацевтични предприятия и предприятия за преработка на газ.
• Искробезопасни интерфейси за измерване с RTD в зони с експлозивни газове или прах.
• Мониторинг на процеси, свързан със сигурността, чрез стандартни RTD сигнали в рамките на архитектури TwinSAFE SC за безопасност.
• Разпределено регистриране на температурата в опасни среди и машинни концепции.

Технически спецификации

Указания за монтаж

1. Уверете се, че всички електрически компоненти и входящи източници на захранване са напълно изключени, преди да извършвате монтаж или обслужване.
2. Монтирайте терминала върху стандартна 35 mm DIN шина (EN 60715), като използвате конструкцията с двоен прорез и шпонка за правилно подравняване.
3. Уверете се, че захранващите контакти от полевата страна се захранват от проверен захранващ терминал BECKHOFF ELX9560 в същия сегмент.
4. Свържете RTD сензорите чрез пружинните клеми. Следвайте стандартната 2-проводна конфигурация на клемите, за да избегнете шум в сигнала.
5. Спазвайте всички местни разпоредби относно физическото изолиране и разделянето на кабелите при искробезопасни (Ex i) електрически инсталации.
6. Проверете параметрите на конфигурацията, включително типа на сензора, филтрите и диагностиката на TwinSAFE SC, в проекта TwinCAT преди стартиране на системата.

Препоръки за подмяна

При подмяна на BECKHOFF ELX3204-0090 първо изключете захранването на целия терминален сегмент. Документирайте цялото окабеляване между терминалите и сензорите, преди да разедините пружинните клеми. Заместващото устройство трябва да съответства на оригиналната конфигурация и нивото на интеграция на безопасността. Уверете се, че конфигурациите на проекта TwinCAT и Safety PLC са актуализирани или проверени спрямо новата хардуерна ревизия, за да се запази коректният статус на проверка на TwinSAFE SC.
