Описание

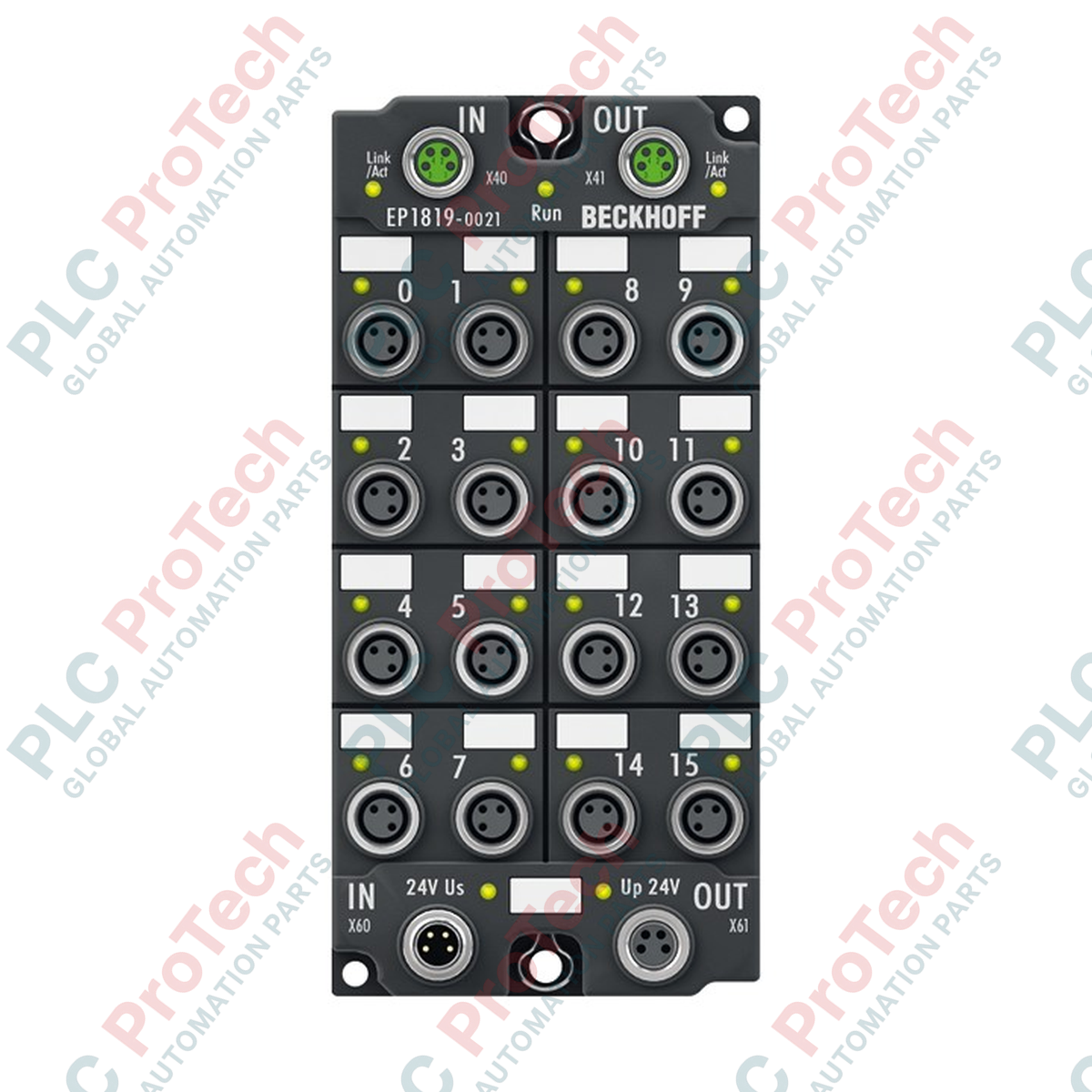

BECKHOFF EP1819-0021 е високоплътен 16-канален EtherCAT Box с цифрови входове, предназначен за директно събиране на двоични управляващи сигнали в децентрализирани промишлени среди. Този компактен модул за монтаж на ниво поле е проектиран за директна работа върху машини без необходимост от защитни клемни шкафове или управляващи корпуси, като оптимизира полевото окабеляване и намалява необходимото монтажно пространство.

Устройството разполага с 16 цифрови входа, отговарящи на стандарт EN 61131-2, тип 1 и тип 3, които приемат номинални сигнали 24 V DC. Чрез интегриране на високоефективно филтриране на сигнала и локално разпределение на захранването за сензорите, BECKHOFF EP1819-0021 служи като надежден интерфейс между полевите сензори и централния EtherCAT master контролер при тежки експлоатационни условия.

Характеристики

• 16 цифрови входа, предназначени за обработка на двоични сигнали с напрежение 24 V DC.
• Бърза конфигурация на входния филтър с продължителност 10 микросекунди за своевременно откриване на сигнали.
• Надеждна защита от проникване с класове IP65, IP66 и IP67.
• Интегрирано захранване на сензорите, получено от управляващото напрежение, с общ ток до 0,5 A и защита от късо съединение.
• Икономични на място M8 връзки за входове на сензори, EtherCAT шина и силови вериги.
• Възможност за директен монтаж върху машината за намаляване на обема на шкафа и сложността на окабеляването.

Приложения

• Децентрализирано събиране на входни сигнали в конвейерни системи и оборудване за обработка на материали.
• Интегриране на сензори в опаковъчни машини и монтажни линии.
• Автоматизация на металообработващи машини във влажни, прашни или силно вибриращи производствени зони.
• Архитектури на разпределен вход/изход, изискващи директен монтаж на ниво поле.

Технически спецификации

Общи характеристики

Електрически характеристики

EtherCAT и комуникация

Свързване

Механични и експлоатационни условия

Указания за монтаж

1. Проверете дали полученият хардуер съответства на обозначението на модела EP1819-0021 и огледайте външния корпус за повреди, причинени при транспортиране.
2. Уверете се, че всички захранвания нагоре по веригата (управляващото напрежение US и периферното напрежение UP) са напълно изключени, преди да монтирате модула или да извършвате корекции по окабеляването.
3. Монтирайте EtherCAT Box стабилно върху плоска повърхност на машината, като използвате вградените монтажни фланци. Не превишавайте стандартните стойности на конструктивния момент на затягане.
4. Свържете входящите и изходящите EtherCAT кабели към обозначените екранирани M8 гнезда. Уверете се, че винтовите съединения са затегнати, за да се запази степента на защита IP67.
5. Свържете сензорните линии към 3-пиновите, кодирани по A M8 входни връзки. Проверете дали общият товар на захранването на сензорите не надвишава 0,5 A.
6. Свържете захранването 24 V DC към захранващия конектор и при необходимост свържете последователно модулите след него. Подайте захранване към системата и проверете диагностичните светодиоди за активен статус и функционална комуникация.

Препоръки за замяна
