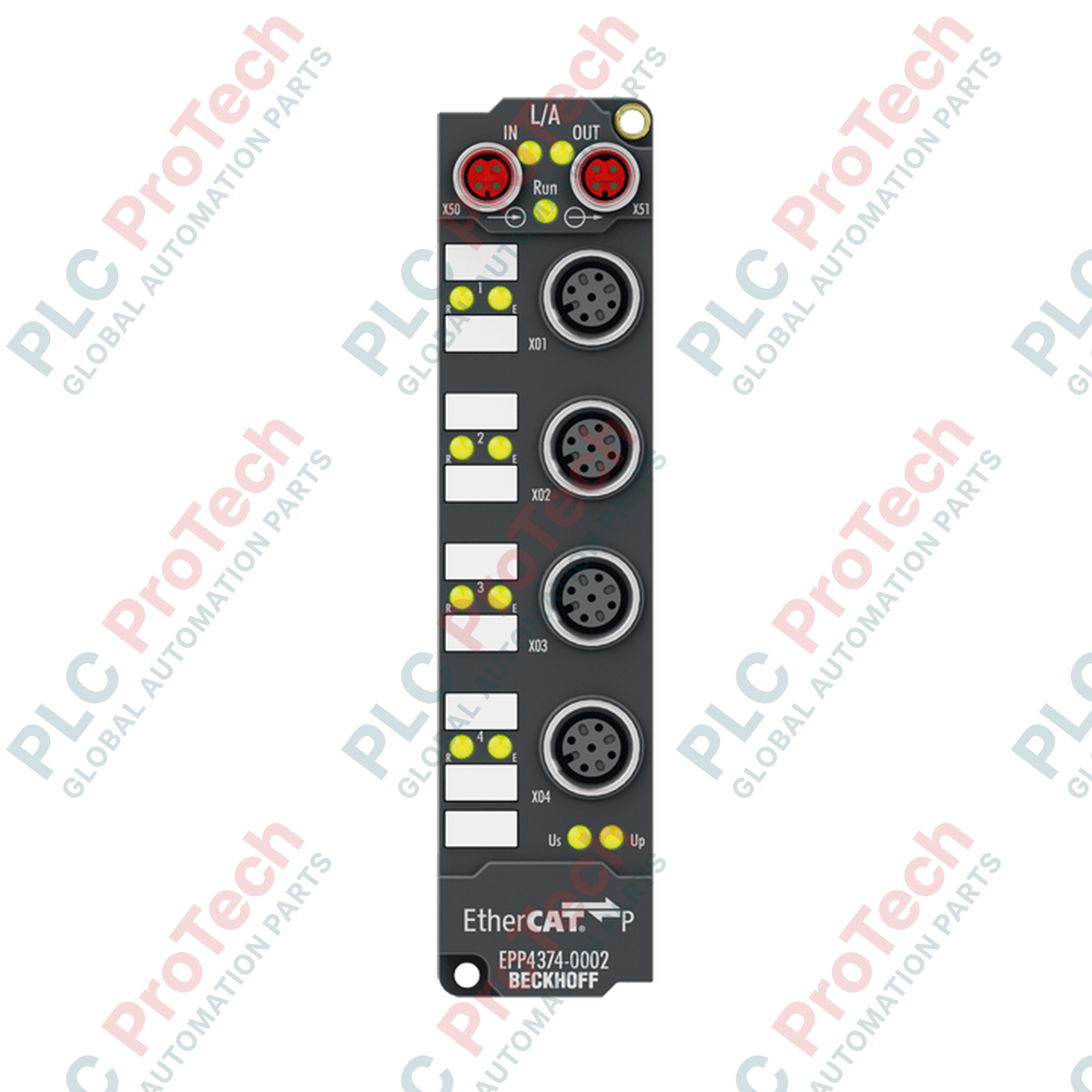

BECKHOFF EPP4374-0002 EtherCAT P модул

Описание

BECKHOFF EPP4374-0002 е високопроизводителен децентрализиран EtherCAT P Box, предназначен за директно получаване и обработка на аналогови сигнали в сурови промишлени среди. Като комбиниран входно-изходен модул това устройство разполага с два аналогови входа и два аналогови изхода, всеки от които може да бъде индивидуално параметризиран за токови или напреженови сигнали. Тази адаптивност го прави изключително универсален за директно свързване на различни сензори и изпълнителни механизми на полево ниво, без необходимост от локални съединителни кутии.

Чрез използването на технологията EtherCAT P BECKHOFF EPP4374-0002 комбинира свръхбърза EtherCAT комуникация с две независими захранвания 24 V DC (Us за системната и сензорната електроника и Up за захранването на периферните изпълнителни механизми) в една система от M8 конектори. Тази интеграция значително опростява окабеляването на полево ниво, намалява заеманото пространство и общите разходи за управление на кабелите.

Модулът е затворен в здрав, компактен корпус със степен на защита IP67, който го предпазва от влага, прах и механични натоварвания. Той е идеален за директен монтаж върху машината, като елиминира необходимостта от защитни шкафове и осигурява чиста обработка на сигнали с висока резолюция директно в точката на приложение.

Характеристики

• Комбинирана конфигурация с 2 аналогови входа и 2 аналогови изхода.
• Индивидуално параметризируеми канали за сигнали по напрежение (-10 до +10 V, 0 до 10 V) или ток (0 до 20 mA, 4 до 20 mA).
• Високорезолюционно 16-битово аналогово-цифрово и цифрово-аналогово преобразуване за прецизен мониторинг и управление на сигналите.
• EtherCAT P интерфейс, комбиниращ комуникацията и захранването в една компактна връзка, спестяваща пространство.
• Стандартни M12 x 1, 5-пинови, A-кодирани гнезда за надеждно свързване на изпълнителни механизми и сензори на полево ниво.
• Напълно капсулиран корпус със степени на защита IP65, IP66 и IP67, подходящ за монтаж без шкаф.

Приложения

• Директен монтаж върху машината в промишлени инсталации с ограничено пространство.
• Интегриране на разпределени аналогови сензори и изпълнителни механизми в автоматизирани производствени линии.
• Прецизно измерване и управление на изходите за ток и напрежение във вериги за обратна връзка.
• Обработка на сигнали на полево ниво в модулни машини, използващи EtherCAT P топологии.

Технически спецификации

Общи

Електрически характеристики и диагностика

Работни характеристики

Механични и условия на околната среда

Връзки / интерфейси

Указания за монтаж

1. Проверка на състоянието на системата: Изключете захранването на всички източници, преди да започнете механичния монтаж или процедурите по окабеляване.
2. Механичен монтаж: Закрепете надеждно модула директно към корпуса на машината или монтажната рамка, като използвате предвидените монтажни отвори. Уверете се, че монтажната повърхност е равна, за да избегнете механично натоварване на корпуса.
3. Окабеляване на EtherCAT P: Свържете входящия EtherCAT P кабел към входното M8 гнездо, а при последователно свързване свържете следващия модул чрез изходното M8 гнездо. Използвайте само екранирани, P-кодирани M8 конектори, за да запазите защитата и целостта на сигнала.
4. Свързване на сигналните входове/изходи: Свържете аналоговите сензори и изпълнителни механизми към M12 гнездата. Използвайте екранирани кабели за всички аналогови линии, за да сведете до минимум електромагнитния шум и смущенията.
5. Заземяване: Уверете се, че модулът е правилно заземен съгласно местните разпоредби, като използвате предвидените точки за заземяване или монтажните винтове върху проводима, заземена повърхност.
6. Въвеждане в експлоатация: Включете системата и проверете показанията на светодиодите за състояние. Конфигурирайте параметрите на сигнала (напрежение или ток) за всеки канал във вашата развойна среда TwinCAT.
