BECKHOFF IP1010-B528 DeviceNet Fieldbus модул

Описание

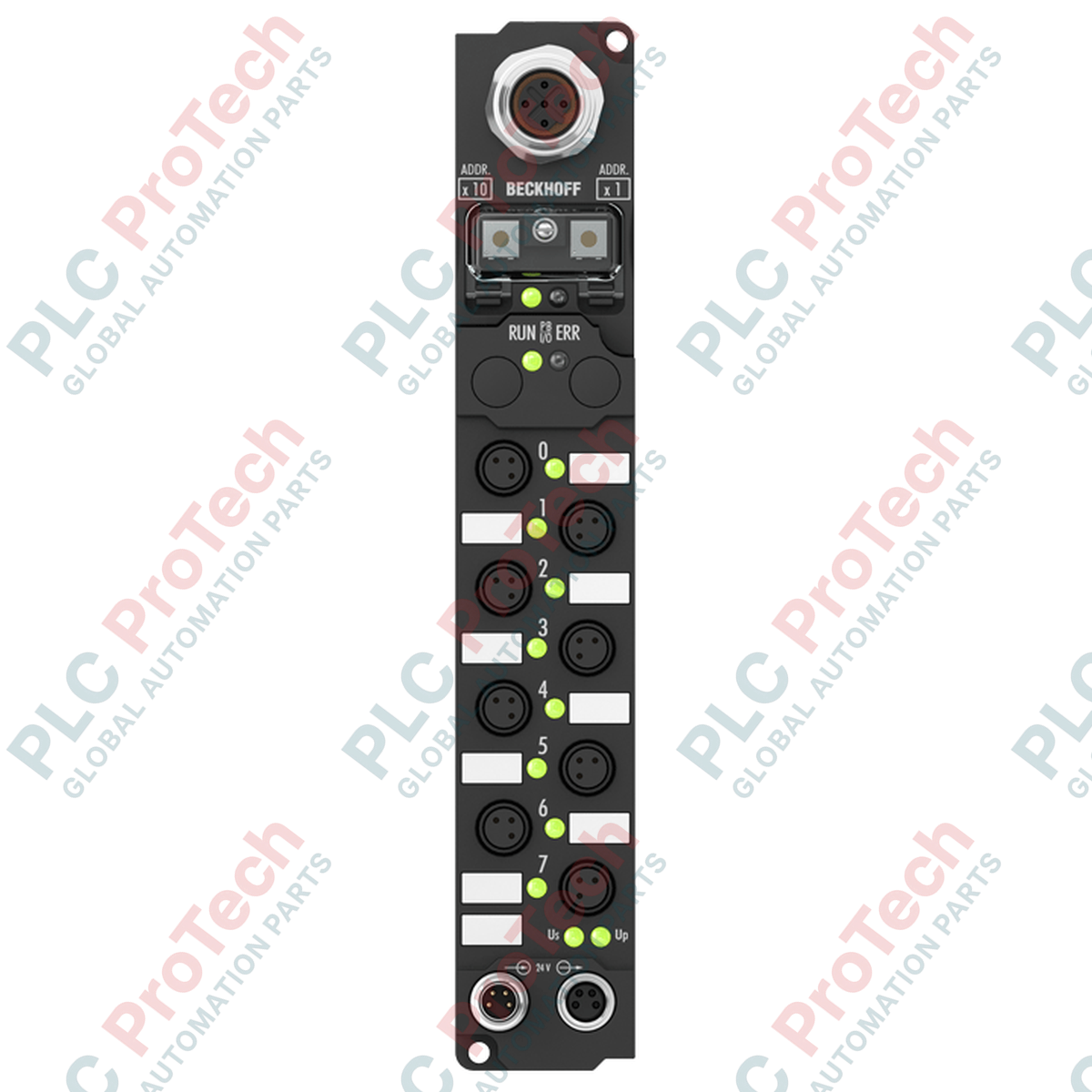

BECKHOFF IP1010-B528 е децентрализиран Fieldbus Box, предназначен за събиране на цифрови входове директно в индустриална среда. Оборудван с 8 цифрови входни канала, този модул регистрира двоични управляващи сигнали от сензори и ги предава към централизирана система за автоматизация. Проектиран за работа в мрежа DeviceNet, той осигурява надежден обмен на данни в сурови или ограничени откъм пространство места.

Това компактно устройство разполага с 8 mm щракащи конектори (Ø8) за ефективно свързване на сензорни линии без инструменти. За опростяване на мрежовата топология BECKHOFF IP1010-B528 включва интегриран интерфейс с M12 T-конектор. Тази архитектура позволява линията на полевата шина DeviceNet да бъде прокарвана директно от една станция към следващата, без да са необходими външни активни разпределителни модули или отделни T-конектори.

Проектиран за децентрализиран монтаж без защитен контролен шкаф, модулът разполага с напълно уплътнен корпус от полиамид. Той е проектиран да издържа на механични вибрации, висока влажност и прах, което го прави подходящ за разпределени машинни архитектури, при които е необходим директен монтаж върху машината.

Характеристики

• 8 цифрови входни канала със стандартен входен филтър от 0,2 ms
• Интегриран DeviceNet интерфейс с поддръжка на автоматично разпознаване на скоростта на предаване до 500 kbaud
• Вграден T-конектор с 5-пинови M12 връзки (един щепсел, една букса)
• Компактни 8 mm щракащи входни точки за свързване
• Степен на защита IP65, IP66 и IP67 за директно излагане на околната среда
• Цялостна локална LED диагностика за състоянието на каналите и шината
• Механично стабилна конструкция от полиамид с интегрирани монтажни отвори

Приложения

• Децентрализирано събиране на сензорни сигнали в автоматизирани производствени линии
• Системи за обработка на материали, системи за сортиране и конвейерни линии
• Автоматизирани системи за машинни инструменти и опаковъчни машини
• Децентрализирани I/O конфигурации в производствени мрежи с управление чрез DeviceNet

Технически спецификации

Връзки / интерфейси

Указания за монтаж

1. Уверете се, че захранването е напълно изключено и блокирано преди започване на механичния монтаж или окабеляването.
2. Монтирайте модула стабилно с помощта на двата вградени монтажни отвора с диаметър 3.5 mm и подходящи винтове M3, като се уверите, че монтажната повърхност е равна, за да избегнете натоварване върху корпуса.
3. Свържете комуникационните кабели DeviceNet с помощта на вградените щекерни и гнездови връзки M12. Затегнете холендровите гайки, за да осигурите уплътнение със степен IP.
4. Свържете захранването за управление 24 V DC към захранващия конектор M8 и при необходимост свържете последователно съседните модули чрез изходното гнездо M8.
5. Поставете връзките на сензорите в предназначените 8 mm щракващи гнезда, докато се фиксират стабилно. Проверете дали кабелните уплътнения са правилно поставени.
6. Проверете локалните светодиоди за състояние при включване на системата, за да потвърдите правилната комуникация по полевата шина и състоянието на каналите.
