BECKHOFF IP2320-B400 полева шинна кутия

Описание

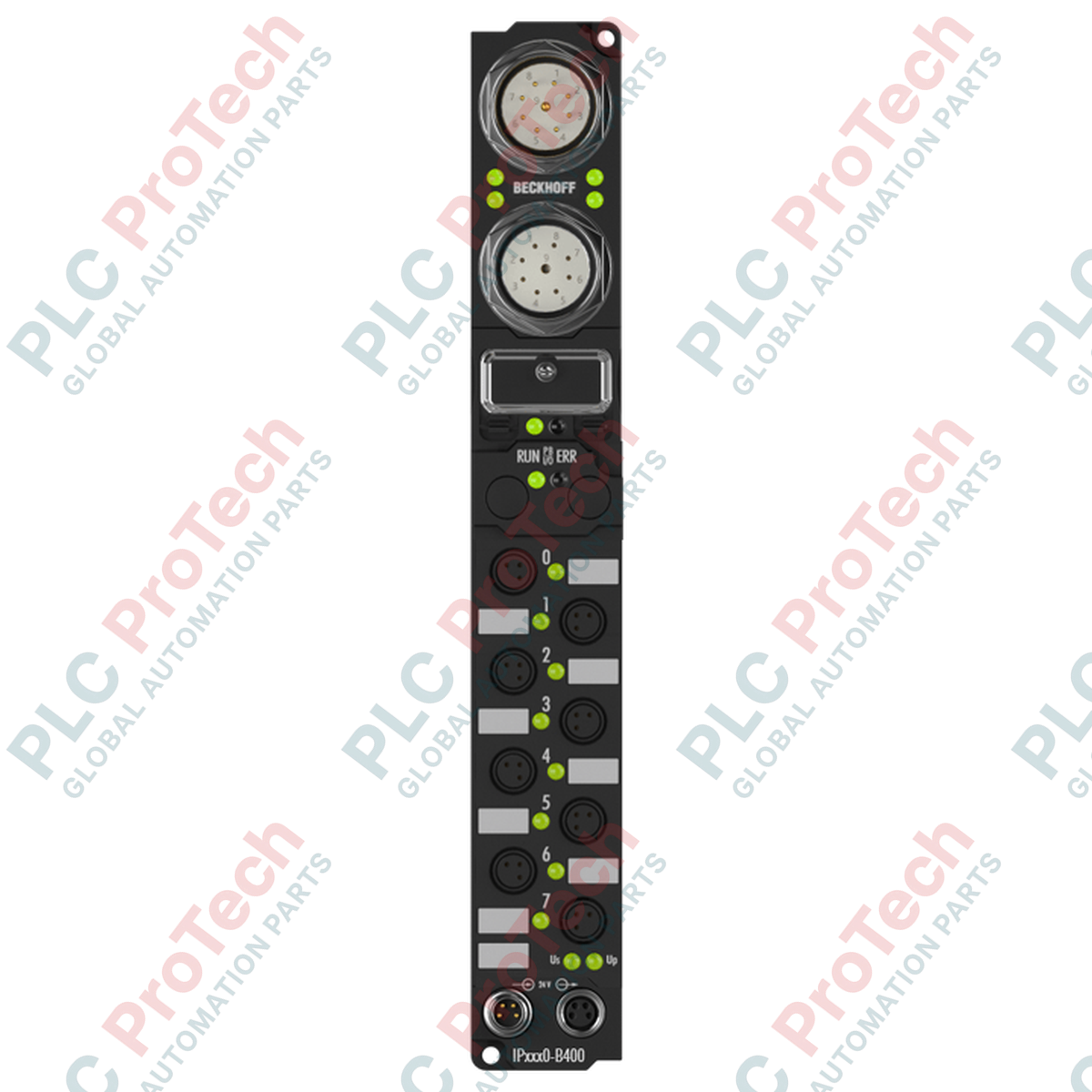

BECKHOFF IP2320-B400 е децентрализиран Fieldbus Box с клас на защита IP67, предназначен за пестящо пространство монтиране директно върху машината без контролен шкаф. Този комбиниран I/O модул интегрира 4 цифрови входа и 4 цифрови изхода в един здрав корпус, като се свързва директно с индустриални комуникационни мрежи Interbus.

Чрез извеждането на управляващите сигнали директно към рамата на машината BECKHOFF IP2320-B400 опростява полевото окабеляване и намалява сложността на кабелните връзки. Входните сигнали се обработват с време на филтриране 3 ms, а цифровите изходи с висок капацитет осигуряват до 2 A на канал, което прави модула изключително подходящ за превключване на соленоиди, клапани, изпълнителни механизми и други натоварващи устройства в среди за индустриална автоматизация.

Характеристики

• Интерфейс за полева шина Interbus за директна интеграция в децентрализирани управляващи мрежи.
• 4 цифрови входа (24 V DC) с входен филтър 3 ms.
• 4 цифрови изхода с висок капацитет (24 V DC), номинално натоварване 2 A на канал.
• Компактна кръгла система за свързване M8 (Ø8 mm) за ефективно и сигурно окабеляване на сензори и изпълнителни механизми.
• Издръжлив клас на защита IP67, предпазващ електрониката от прах, влага и проникване на течности.
• Локализирана диагностична възможност за бързо отстраняване на неизправности на производствената площадка.

Приложения

• Децентрализирани архитектури за управление на машини, при които е необходимо директно монтиране на I/O.
• Системи за обработка на материали, опаковъчни машини и конвейерни мрежи.
• Автоматизирани монтажни и производствени линии, използващи комуникация Interbus.
• Приложения за превключване на силни токове при клапани, изпълнителни механизми и контактори.

Технически спецификации

Общи

Полева шина и комуникация

Цифрови входове

Цифрови изходи

Свързване и окабеляване

Връзки / интерфейси

Указания за монтаж

1. Преди започване на монтажа проверете дали физическият номер на модела съвпада с IP2320-B400.
2. Уверете се, че всички системни захранвания (захранване на полевата шина, управляващо захранване и захранване на товара) са изключени преди монтажа.
3. Монтирайте Fieldbus Box стабилно върху равна повърхност на машината, като използвате предназначените монтажни отвори. Не затягайте прекомерно монтажните винтове, за да избегнете натоварване на корпуса.
4. Свържете входящите и изходящите линии Interbus с помощта на проверени кабели за индустриални приложения.
5. Свържете сензорите и изпълнителните механизми към кръглите M8 портове. Уверете се, че конекторите са затегнати с подходящия момент на затягане на ръка, за да се запази уплътнението за защита IP67.
6. Подайте 24 V DC и потвърдете, че светодиодните индикатори за логика/шина светят правилно.
7. Извършете конфигурирането и физическото адресиране в конфигурационния софтуер на вашия Interbus master контролер.

Препоръки за замяна
