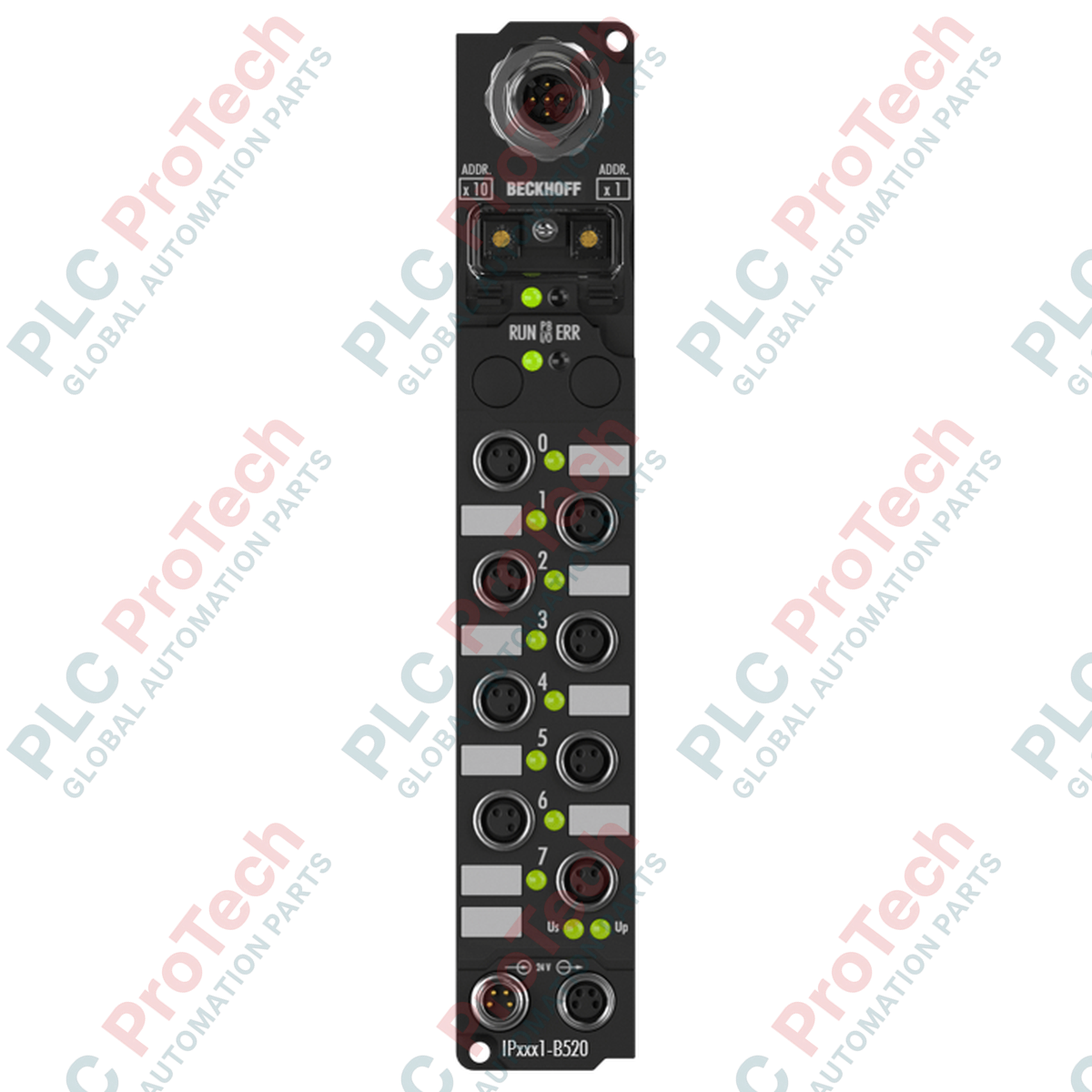

За обработка на децентрализирани I/O сигнали директно върху машината полевият шинен модул Beckhoff IP2401-B520 служи като устойчив интерфейсен модул DeviceNet. Този модул със степен на защита IP67 премахва необходимостта от защитни управляващи шкафове, като се монтира директно в сурови производствени среди. Разполага с автоматична конфигурация на скоростта на предаване и директна интеграция с мрежи DeviceNet чрез промишлени M12 кабели. Устройството управлява изпълнението на вътрешната логика и маршрутизирането на сигналите, осигурявайки ефективна управляваща архитектура с ниска латентност в разпределени системи за автоматизация.
| Производител | Beckhoff |
| Идентификатор на модела | IP2401-B520 |
| Интерфейс на полевата шина | 1 x M12 конектор, 5-пинов |
| Скорости на предаване на данни | Автоматично разпознаване до 500 kbaud |
| Среда за предаване | Екраниран меден кабел със захранване, обикновено 2 x 2 x 0,25 mm² |
| Напрежение на управляващото захранване | 24 V DC (-15 % / +20 %) |
| Свързване на захранването | Вход: 1 x M8 мъжки, 4-пинов; изход: 1 x M8 женски, 4-пинов |
| Консумация на ток от модула | 45 mA + консумация на сензорите (максимум 0,5 A) |
| Електрическа изолация | 500 V (управляващо напрежение към логиката на полевата шина) |
| Разстояния между станциите | До 500 m (125 kbaud) / 250 m (250 kbaud) / 100 m (500 kbaud) |
| Типове комуникация | Битово стробиране, анкетиране, циклично предаване, промяна на състоянието (COS) |
| Степен на IP защита | IP65 / IP66 / IP67 (съответства на EN 60529) |
| Работна температура | от 0 до +55 °C |
| Температура на съхранение | от -25 до +85 °C |
| Стандарти и съответствие със стандартите | EN 60068-2-6 (вибрации) / EN 60068-2-27 (удар) |
| Устойчивост на електромагнитни смущения / Емисии | Съответства на EN 61000-6-2 / EN 61000-6-4 |
| Одобрения | CE, UL |
| Тегло при изпращане (изчислено) | 2,0 kg |
| Тип връзка | Спецификация на конектора | Назначение и предназначение |
|---|---|---|
| Шина DeviceNet | M12 щекер, 5-пинов, с кодировка A | Стандартен интерфейс на трансивър DeviceNet (екран, V+, V-, CAN_H, CAN_L) |
| Вход за захранване (подаващ) | M8 мъжки, 4-пинов | Вход за управляващо напрежение 24 V DC и системно захранване |
| Изход за захранване (към следващ модул) | M8 женски, 4-пинов | Последователно свързване към разположени надолу по веригата модули Fieldbus Box |
При подмяна на стари кутии Beckhoff от серия IP проверете точните конфигурационни файлове (.EDS) на мастера DeviceNet. IP2401-B520 има вградено автоматично договаряне на скоростта на предаване, но статичните настройки на мастера може да изискват ръчно задаване на скоростта чрез софтуера на контролера, ако автоматичното разпознаване не се установи по време на първоначалните цикли на установяване на връзката.
Въпреки че модулът има защита IP67 срещу проникване, уверете се, че всички неизползвани портове M12 и M8 са запечатани с промишлени защитни капачки. Натрупването на конденз в отворени гнезда ще наруши вътрешната електрическа изолация от 500 V между управляващата логика и физическия слой на мрежовия трансивър, което ще доведе до периодични кодове за грешки на полевата шина.
Винаги свързвайте отделен терминиращ резистор 121 ома между щифтовете CAN_H и CAN_L в двата физически края на сегмента DeviceNet. При полагане на кабели на дълги разстояния (над 100 метра) не прокарвайте шинните кабели непосредствено до изходните кабели на високоволтови честотни задвижвания (VFD), за да избегнете индуктивни шумове, въпреки сертификацията за промишлена устойчивост EN 61000-6-2.
Преди започване на монтаж, подмяна или преконфигуриране на окабеляването проверете дали всички управляващи напрежения 24 V DC и напрежения на външни товари, подаващи се към модула, са напълно изключени. Непълното изолиране на захранването преди включване или изключване на промишлени връзки M8 и M12 може да доведе до искрене между щифтовете, окисляване на контактите или повреда на трансивъра.
Монтирайте Fieldbus Box върху плоска повърхност с намалени вибрации, като използвате винтове M4. Уверете се, че монтажното положение позволява визуална проверка на светодиодите за състояние.
Свържете комуникационния кабел DeviceNet към 5-пиновия конектор M12. Затегнете конектора на ръка, за да осигурите уплътнение IP67; не използвайте клещи.
Подайте управляващото захранване 24 V DC към входния конектор M8. Ако подавате захранване към няколко кутии във верига, свържете изходния конектор M8 към входа на следващия модул.
Проверете адресирането на възлите DeviceNet чрез софтуера за конфигуриране и въведете мрежата в експлоатация, за да тествате автоматичното разпознаване на скоростта на предаване.
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: IP2401-B520
Country of origin:Германия
Product Type: Модули на Fieldbus Box
Payment: T/T, Western Union
Weight: 500g
Dimensions: 2 x 2 x 0,25 мм
Shipping port: Xiamen
Warranty: 12 months
За обработка на децентрализирани I/O сигнали директно върху машината полевият шинен модул Beckhoff IP2401-B520 служи като устойчив интерфейсен модул DeviceNet. Този модул със степен на защита IP67 премахва необходимостта от защитни управляващи шкафове, като се монтира директно в сурови производствени среди. Разполага с автоматична конфигурация на скоростта на предаване и директна интеграция с мрежи DeviceNet чрез промишлени M12 кабели. Устройството управлява изпълнението на вътрешната логика и маршрутизирането на сигналите, осигурявайки ефективна управляваща архитектура с ниска латентност в разпределени системи за автоматизация.
| Производител | Beckhoff |
| Идентификатор на модела | IP2401-B520 |
| Интерфейс на полевата шина | 1 x M12 конектор, 5-пинов |
| Скорости на предаване на данни | Автоматично разпознаване до 500 kbaud |
| Среда за предаване | Екраниран меден кабел със захранване, обикновено 2 x 2 x 0,25 mm² |
| Напрежение на управляващото захранване | 24 V DC (-15 % / +20 %) |
| Свързване на захранването | Вход: 1 x M8 мъжки, 4-пинов; изход: 1 x M8 женски, 4-пинов |
| Консумация на ток от модула | 45 mA + консумация на сензорите (максимум 0,5 A) |
| Електрическа изолация | 500 V (управляващо напрежение към логиката на полевата шина) |
| Разстояния между станциите | До 500 m (125 kbaud) / 250 m (250 kbaud) / 100 m (500 kbaud) |
| Типове комуникация | Битово стробиране, анкетиране, циклично предаване, промяна на състоянието (COS) |
| Степен на IP защита | IP65 / IP66 / IP67 (съответства на EN 60529) |
| Работна температура | от 0 до +55 °C |
| Температура на съхранение | от -25 до +85 °C |
| Стандарти и съответствие със стандартите | EN 60068-2-6 (вибрации) / EN 60068-2-27 (удар) |
| Устойчивост на електромагнитни смущения / Емисии | Съответства на EN 61000-6-2 / EN 61000-6-4 |
| Одобрения | CE, UL |
| Тегло при изпращане (изчислено) | 2,0 kg |
| Тип връзка | Спецификация на конектора | Назначение и предназначение |
|---|---|---|
| Шина DeviceNet | M12 щекер, 5-пинов, с кодировка A | Стандартен интерфейс на трансивър DeviceNet (екран, V+, V-, CAN_H, CAN_L) |
| Вход за захранване (подаващ) | M8 мъжки, 4-пинов | Вход за управляващо напрежение 24 V DC и системно захранване |
| Изход за захранване (към следващ модул) | M8 женски, 4-пинов | Последователно свързване към разположени надолу по веригата модули Fieldbus Box |
При подмяна на стари кутии Beckhoff от серия IP проверете точните конфигурационни файлове (.EDS) на мастера DeviceNet. IP2401-B520 има вградено автоматично договаряне на скоростта на предаване, но статичните настройки на мастера може да изискват ръчно задаване на скоростта чрез софтуера на контролера, ако автоматичното разпознаване не се установи по време на първоначалните цикли на установяване на връзката.
Въпреки че модулът има защита IP67 срещу проникване, уверете се, че всички неизползвани портове M12 и M8 са запечатани с промишлени защитни капачки. Натрупването на конденз в отворени гнезда ще наруши вътрешната електрическа изолация от 500 V между управляващата логика и физическия слой на мрежовия трансивър, което ще доведе до периодични кодове за грешки на полевата шина.
Винаги свързвайте отделен терминиращ резистор 121 ома между щифтовете CAN_H и CAN_L в двата физически края на сегмента DeviceNet. При полагане на кабели на дълги разстояния (над 100 метра) не прокарвайте шинните кабели непосредствено до изходните кабели на високоволтови честотни задвижвания (VFD), за да избегнете индуктивни шумове, въпреки сертификацията за промишлена устойчивост EN 61000-6-2.
Преди започване на монтаж, подмяна или преконфигуриране на окабеляването проверете дали всички управляващи напрежения 24 V DC и напрежения на външни товари, подаващи се към модула, са напълно изключени. Непълното изолиране на захранването преди включване или изключване на промишлени връзки M8 и M12 може да доведе до искрене между щифтовете, окисляване на контактите или повреда на трансивъра.
Монтирайте Fieldbus Box върху плоска повърхност с намалени вибрации, като използвате винтове M4. Уверете се, че монтажното положение позволява визуална проверка на светодиодите за състояние.
Свържете комуникационния кабел DeviceNet към 5-пиновия конектор M12. Затегнете конектора на ръка, за да осигурите уплътнение IP67; не използвайте клещи.
Подайте управляващото захранване 24 V DC към входния конектор M8. Ако подавате захранване към няколко кутии във верига, свържете изходния конектор M8 към входа на следващия модул.
Проверете адресирането на възлите DeviceNet чрез софтуера за конфигуриране и въведете мрежата в експлоатация, за да тествате автоматичното разпознаване на скоростта на предаване.
Глобална експресна доставка
Връщания и гаранция
Поръчките се обработват и доставят от понеделник до петък (с изключение на официалните празници).
За пълна информация относно допустимост, такси за презареждане и международни връщания, моля, разгледайте нашия официален Политика за възстановяване и връщане .
| Country of origin |
Германия
|
