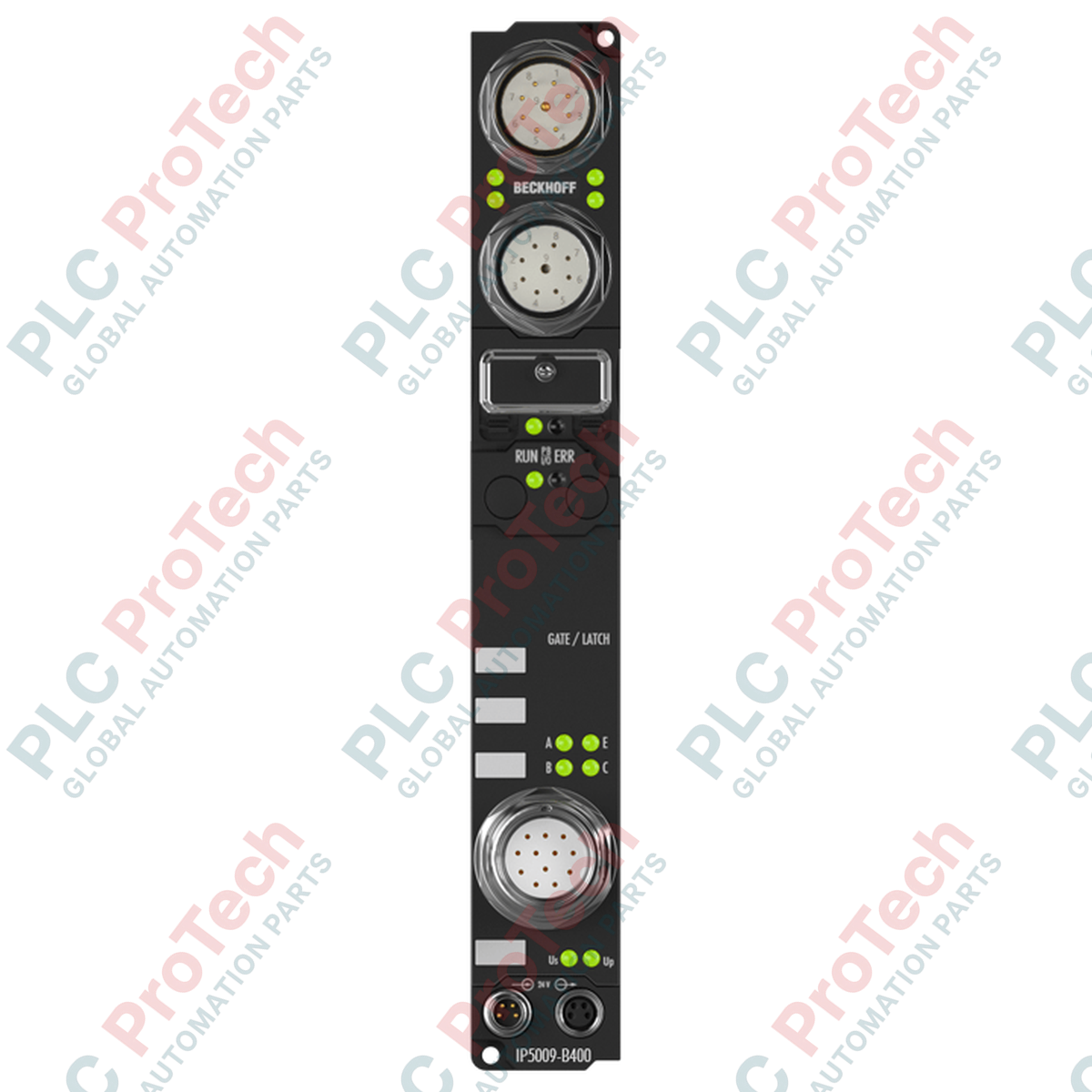

BECKHOFF IP5009-B400 Interbus модул за интерфейс към SSI енкодер

SKU IP5009-B400

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP5009-B400
Origin Германия
Product Type: Fieldbus Box устройства
Payment: T/T, Western Union
Weight: 0.35 kg
Dimensions: 30 mm x 210 mm x 26.5 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Описание

BECKHOFF IP5009-B400 е съвместим с Interbus модул Fieldbus Box, предназначен за директно свързване към абсолютни SSI енкодери. Като едноканален сензорен интерфейс този модул отчита физическата информация за позицията от абсолютни сензори и предава данните директно към системата Interbus от по-високо ниво. Поместен в здрав полiamиден корпус с размер XXL, този модул е проектиран за директен монтаж върху машини и оборудване, като премахва необходимостта от отделен електрически шкаф.

Модулът е оборудван с високоскоростен интерфейс за диференциални сигнали RS485, способен да обработва регулируеми дължини на серийния вход. Свързващите клеми включват стандартизирани кръгли M23 конектори за абсолютния енкодер и мрежата Interbus, комбинирани с компактни M8 конектори за разпределение на захранването. Тези здрави физически връзки осигуряват надеждна комуникация и висока степен на защита от проникване в среди за индустриална автоматизация.

Характеристики

Едноканален интерфейс за SSI абсолютен енкодер за високоточна обратна връзка за позицията
Директно свързване към Interbus мрежи чрез стандартизирани кръгли M23 конектори
Диференциален сигнален вход RS485 за надеждно предаване на данни в електрически шумна среда
Конфигурируеми скорости на предаване на SSI данни със стандартна настройка по подразбиране от 250 kHz
Защитено от късо съединение захранване на сензора, получавано директно от контролното напрежение
Издръжлив полиамиден корпус, осигуряващ защита от степен IP65, IP66 и IP67
Съвместим със софтуерния пакет BECKHOFF KS2000 за опростена настройка на параметри и диагностика

Приложения

Директен мониторинг на абсолютната позиция, монтиран непосредствено на машината, без защитни електрически шкафове
Интегриране на ротационни и линейни енкодери в заводска автоматизация, базирана на Interbus
Индустриално управление на движението, обработка на материали и конвейерни системи, изискващи обратна връзка за абсолютна позиция

Технически спецификации

Общи

Параметър	Спецификация
Производител	BECKHOFF
Модел	IP5009-B400
Тип продукт	Fieldbus Box
Материал на корпуса	PA6 (полиамид)
Размери (Ш x В x Д)	30 mm x 210 mm x 26,5 mm
Тегло	Прибл. 350 g
Монтаж	2 x фиксиращи отвори с диаметър 3,5 mm за винтове M3

Електрически характеристики и захранване

Параметър	Спецификация
Номинално напрежение	24 V DC (-15% / +20%)
Захранване с контролно напрежение	24 V DC (20...29 V DC)
Консумиран ток на модула	85 mA + консумация на сензора (макс. 0,5 A)
Захранване на сензора	От контролното напрежение, макс. 0,5 A, защитено от късо съединение
Захранване на енкодера	24 V DC, от товарното напрежение
Захранващ конектор	Вход: 1 x мъжки конектор M8 (4-пинов); изход: 1 x женски конектор M8 (4-пинов)

Interbus и комуникация

Параметър	Спецификация
Полева шинна система	Interbus
Интерфейс на шината	1 x женски конектор M23 (9-пинов), 1 x мъжки конектор M23 (9-пинов)
Скорост на предаване на данни (шина)	500 kBaud
Брой I/O станции	В зависимост от мастъра (макс. 256)
Среда за предаване на данни	Кабел LiYCY 3 x 2 x 0.22 mm²
Дължина на кабела	Макс. 400 m между модулите

SSI интерфейс

Параметър	Спецификация
Брой канали	1
Връзка към SSI енкодер	Конектор M23 с външна резба, 12-пинов
Сигнален вход	Диференциален сигнал (RS485)
Скорости на SSI трансфер на данни	Променлива до 1 MHz (250 kHz по подразбиране)
Сериен вход	24 бита (регулируема)
Посока на данните	Четене
Ширина на бита на образа на процеса	Вход: 1 x 32-битови данни (опционално 1 x 8-битов контролен/статусен сигнал)

Екологични стандарти и стандарти за безопасност

Параметър	Спецификация
Работна температура	0 до +55 degC
Температура на съхранение	-25 до +85 degC
Клас на защита	IP65/66/67 (съответства на EN 60529)
Устойчивост на вибрации и удар	Съответства на EN 60068-2-6 / EN 60068-2-27
Устойчивост и излъчване на електромагнитни смущения	Съответства на EN 61000-6-2 / EN 61000-6-4

Указания за монтаж

Уверете се, че захранването на системата е напълно изключено и блокирано преди започване на монтажа.
Преди монтажа проверете Fieldbus Box BECKHOFF IP5009-B400 за физически повреди.
Монтирайте модула директно върху плоска монтажна повърхност без вибрации, като използвате двата вградени отвора с диаметър 3,5 mm и подходящ крепеж M3.
Свържете 12-пиновия SSI кабел на енкодера към съответния резбован конектор на модула, като се уверите, че външният пръстен е напълно затегнат, за да се запази защитата от атмосферни влияния.
Свържете входните и изходните мрежови кабели Interbus към 9-пиновите конектори M23.
Свържете 4-пиновите захранващи конектори M8, като проверите правилната полярност както за управляващото, така и за товарното напрежение.
Включете системата и наблюдавайте светодиодите за състоянието, за да проверите правилната работа и комуникацията с интерфейса.

Указания за конфигуриране

За да конфигурирате работни параметри, като скоростта на SSI трансфера или ширината на бита на серийния вход, свържете BECKHOFF IP5009-B400 към компютър, на който работи инструментът за конфигуриране BECKHOFF KS2000. В софтуерния интерфейс можете да настроите съпоставянето на образа на процеса и да зададете свойствата на модула според точните спецификации на свързания абсолютен енкодер.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF IP5009-B400?

The BECKHOFF IP5009-B400 is an Interbus Fieldbus Box module designed to act as a single-channel sensor interface, allowing direct connection of an absolute SSI encoder to an Interbus control network.

What type of connections are used on the BECKHOFF IP5009-B400?

The BECKHOFF IP5009-B400 uses a 12-pin M23 outer-threaded circular connector for the SSI encoder, 9-pin M23 connectors for the Interbus interface, and 4-pin M8 connectors for control and load power supplies.

Can the SSI parameters be adjusted on the BECKHOFF IP5009-B400?

Yes, the BECKHOFF IP5009-B400 supports adjustable serial input configurations up to 24 bits and variable data transfer rates up to 1 MHz (with a default of 250 kHz), which can be set up via the KS2000 software interface.

What environmental protection does the BECKHOFF IP5009-B400 housing offer?

The BECKHOFF IP5009-B400 is enclosed in a durable PA6 polyamide housing that conforms to IP65, IP66, and IP67 protection standards, enabling direct machine installation in harsh, wet, or dusty environments without an enclosure.
